413-01-53

Щиток приборов 413-01-53



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

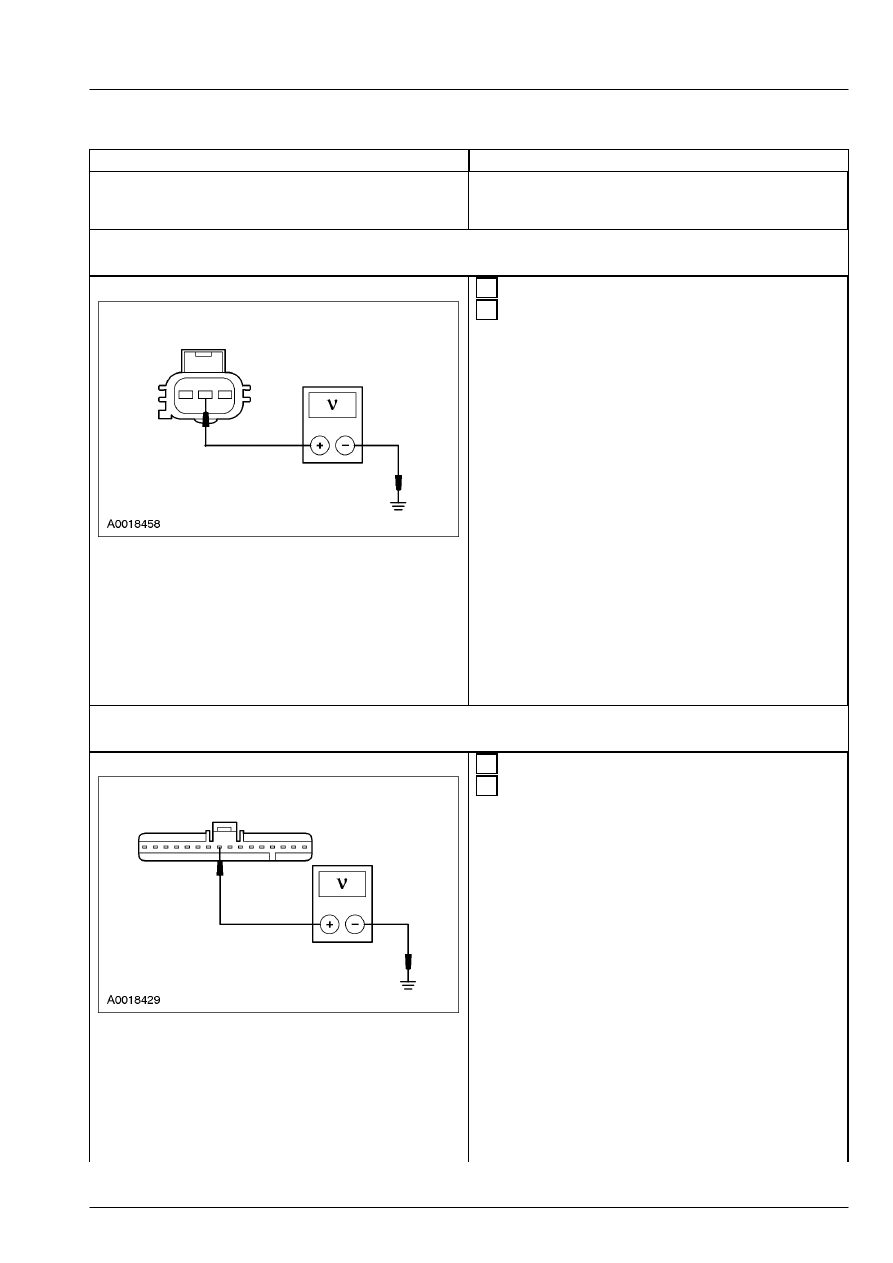

Q3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-RJ32  (ЧЕРНУЮ/ОРАНЖЕВУЮ) НА
КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 2 C1080

датчика наличия воды в топливе,  электрической
цепи 31S-RJ32 (черной/оранжевой),  со стороны
электропроводки, и "массой".



• Напряжение регистрируется?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к Q4



Q4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 15-LK29
(ЗЕЛЕНОЙ/КОРИЧНЕВОЙ)







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 9 C220a

щитка приборов, электрической цепи 15-LK29
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет

413-01-54

Щиток приборов 413-01-54



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

Q5: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-
RJ32  (ЧЕРНУЮ/ОРАНЖЕВУЮ)







 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220a.







 3  Измерьте сопротивление между штырем 4

C220a щитка приборов, электрической цепи
31S-RJ32  (черной/оранжевой), со стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ОБРАТИТЕСЬ к WDS/FDS 2000.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ R: КОНТРОЛЬНАЯ ЛАМПА ДАВЛЕНИЯ МАСЛА НЕ  РАБОТАЕТ/ГОРИТ
ПОСТОЯННО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

R1: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ  ДАВЛЕНИЯ МАСЛА







 1  Ведите положение ON.





 2  Проверьте работу контрольной лампы  давления

масла в режиме проверки.



• Контрольная лампа давления масла  горит?



→

→

→

→ Да





Перейдите к R2



Контрольная лампа давления масла  горит
постоянно,

Перейдите к R5





→

→

→

→ Нет





Перейдите к R3



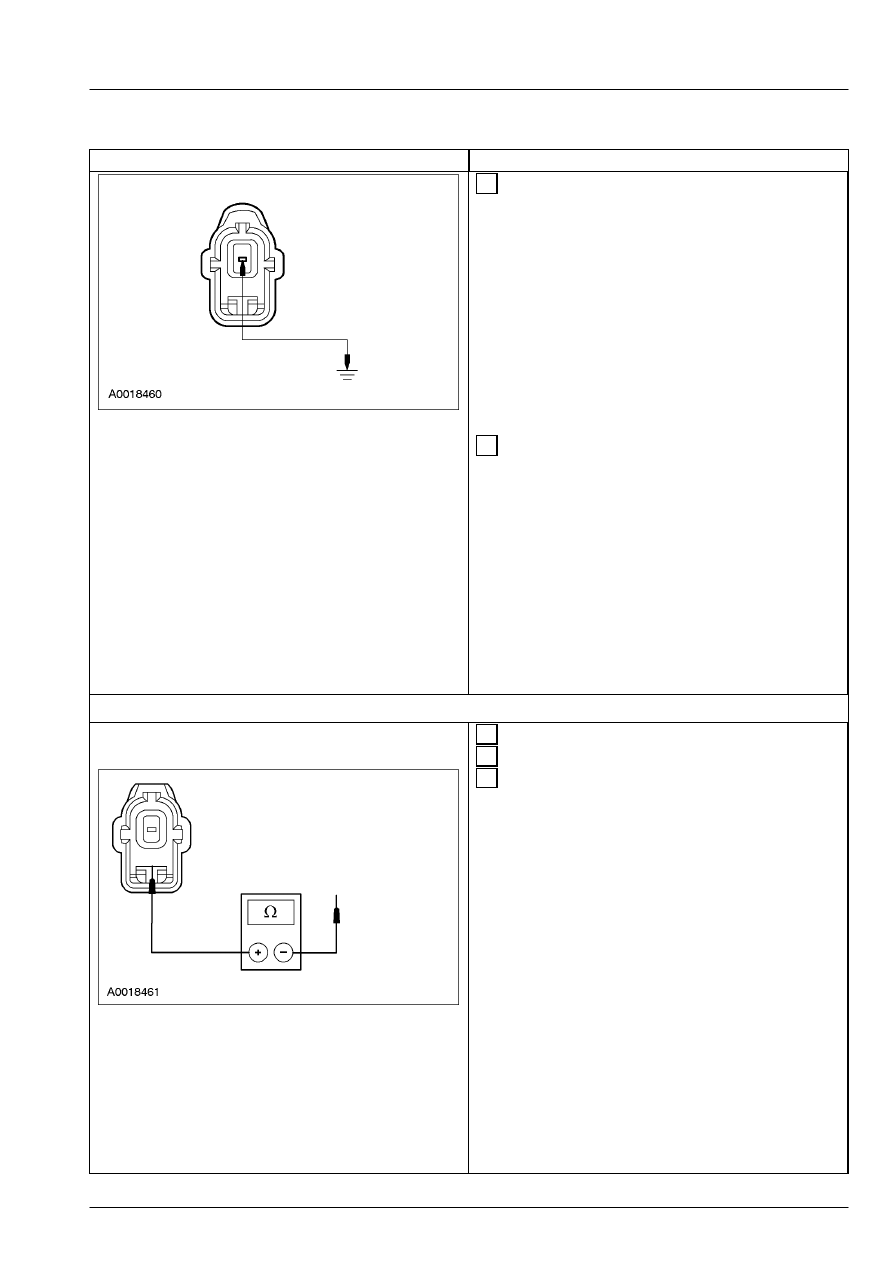

R2: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ  МАСЛА







 1  Введите положение OFF.





 2  Отсоедините Переключатель давления масла -

C103.

413-01-55

Щиток приборов 413-01-55



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Установите соединительный провод с  плавким

предохранителем (10 A) между разъемом  C103
переключателя давления масла,  электрической
цепи 31S-GC20 (черной/оранжевой),  со стороны
электропроводки, и "массой".





 4  Ведите положение ON.



• Контрольная лампа давления масла  горит?



→

→

→

→ Да



ПРОВЕРЬТЕ давление моторного масла:    За
дополнительной информацией обратитесь к
Разделу 303-00. Если давление  масла
соответствует спецификации,
УСТАНОВИТЕ новый переключатель
давления масла.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



СНИМИТЕ соединительный провод.

Перейдите к R3



R3: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-GC20 (ЧЕРНУЮ/ОРАНЖЕВУЮ)







 1  Отсоедините Щиток приборов - C220b.





 2  Ведите положение ON.







 3  Измерьте сопротивление между штырем 1

C220b щитка приборов, электрической цепи
31S-GC20  (черной/оранжевой), со стороны
электропроводки, и разъемом C103
переключателя давления масла,  электрической
цепи 31S-GC20 (черной/оранжевой),  со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к R4





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

413-01-56

Щиток приборов 413-01-56



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

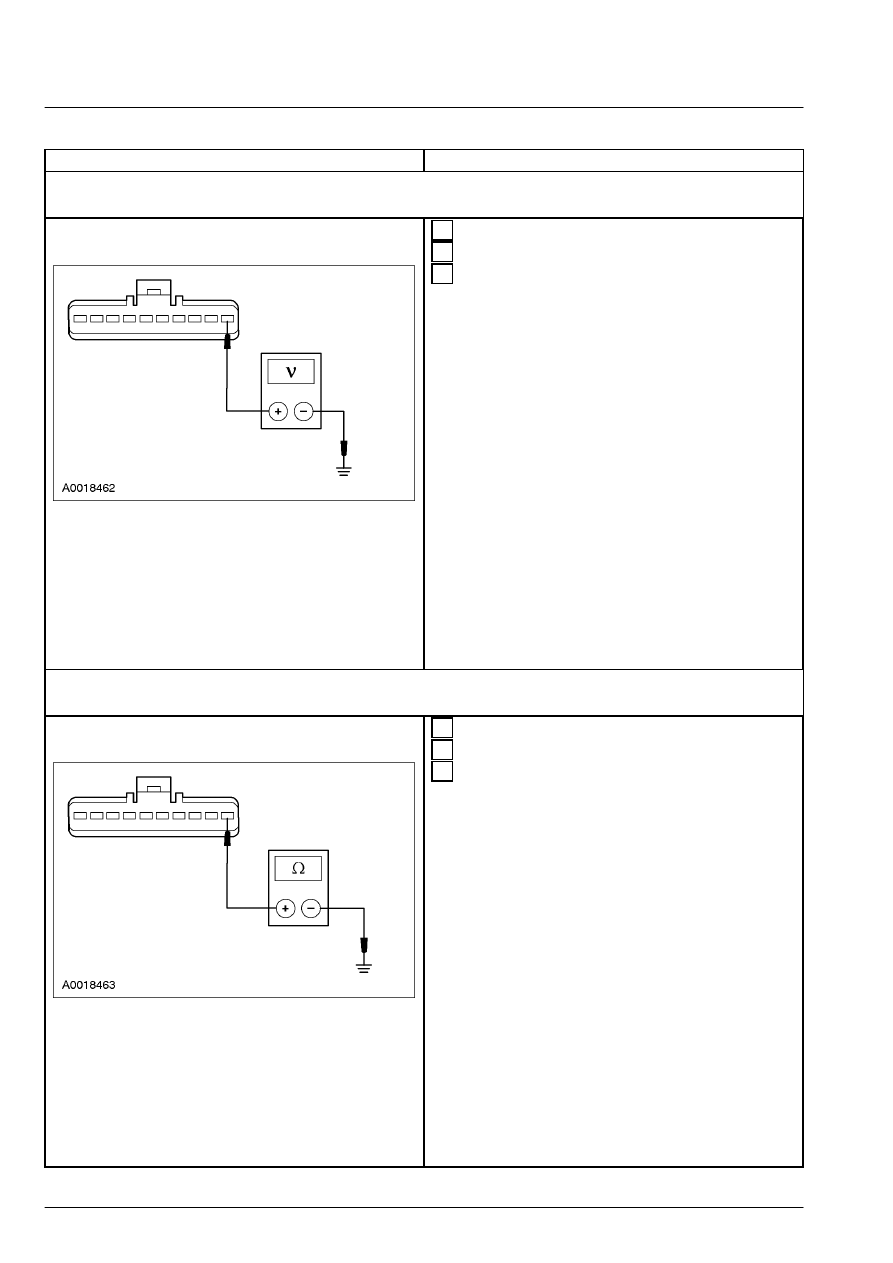

R4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-GC20  (ЧЕРНУЮ/ОРАНЖЕВУЮ) НА
КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ







 1  Отсоедините Щиток приборов - C220b.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 1 C220b

щитка приборов, электрической цепи 31S-GC20
(черной/оранжевой), со стороны
электропроводки, и "массой".



• Напряжение регистрируется?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к R5



R5: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-
GC20  (ЧЕРНУЮ/ОРАНЖЕВУЮ)







 1  Отсоедините Щиток приборов - C220b.





 2  Ведите положение ON.







 3  Измерьте сопротивление между штырем 1

C220b щитка приборов, электрической цепи
31S-GC20  (черной/оранжевой), со стороны
электропроводки, и "массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да





Перейдите к R6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.
