РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

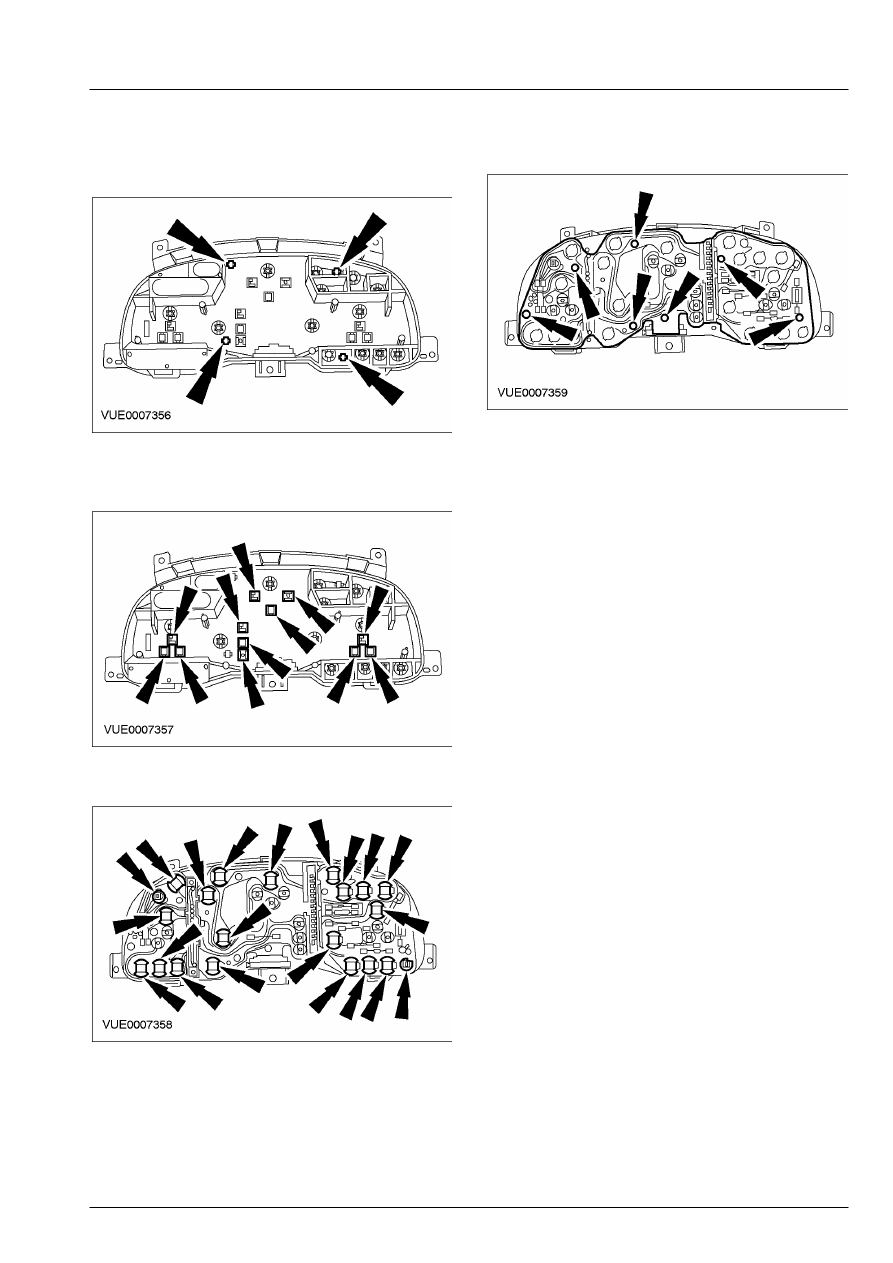

7.  Рассоедините электрические  разъемы.

        •  Нажмите на фиксирующие язычки.









8.  Отсоедините крепежные зажимы печатной

схемы щитка приборов.









9.  Снимите лампы щитка приборов.









10.  Снимите печатную схему щитка  приборов.







Сборка



1.  Установите элементы на место, действуя  в

обратной последовательности.

413-06-1

Звуковой сигнал 413-06-1



РАЗДЕЛ 413-06 Звуковой сигнал

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ДИАГНОСТИКА И ПРОВЕРКИ





Звуковой сигнал ................................................................................................................................



413-06-2

Осмотр и проверка...........................................................................................................................

413-06-2

Таблица признаков неисправности................................................................................................

413-06-2

Pinpoint-тесты ..................................................................................................................................

413-06-2



413-06-2

Звуковой сигнал 413-06-2



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Звуковой сигнал



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

413-06.

Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков электрических  повреждений.

Схема визуального осмотра



Электрические факторы





–  Плавкий предохранитель(и)

  –  Жгут электропроводки
  –  Электрический разъем(ы)
  –  Реле
  –  Переключатель звукового сигнала
  –  Звуковой сигнал




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Звуковой сигнал звучит

непрерывно



• Электрическая цепь.

 • Переключатель звукового

сигнала.



• ПЕРЕЙДИТЕ к Pinpoint-тесту A.





• Реле звукового сигнала.



• ВЫПОЛНИТЕ Проверку

элементов реле.  ОБРАТИТЕСЬ к
Схемам электрических
соединений.



• Отсутствует звук звукового

сигнала



• Плавкий предохранитель(и).

 • Электрическая цепь.
 • Переключатель звукового

сигнала.

 • Звуковой сигнал.



• ПЕРЕЙДИТЕ к Pinpoint-тесту B.





• Реле звукового сигнала.



• ВЫПОЛНИТЕ Проверку

элементов реле.  ОБРАТИТЕСЬ к
Схемам электрических
соединений.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: ЗВУКОВОЙ СИГНАЛ ЗВУЧИТ НЕПРЕРЫВНО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-GJ6  (КРАСНУЮ/ЖЕЛТУЮ) НА КОРОТКОЕ
ЗАМЫКАНИЕ НА  (B+)







 1  Отсоедините Реле звукового сигнала - C1006.

413-06-3

Звуковой сигнал 413-06-3



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Звуковой сигнал отключается при
отсоединении реле?



→

→

→

→ Да





Перейдите к A2





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-GJ6 (красную/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

A2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-GJ6  (ЧЕРНУЮ/ЖЕЛТУЮ) НА КОРОТКОЕ
ЗАМЫКАНИЕ НА  "МАССУ"









 1  Измерьте сопротивление между штырем 1

C1006 реле звукового сигнала, электрической
цепи 31S-GJ6 (черной/желтой), со стороны
электропроводки, и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое реле звукового
сигнала.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к A3



A3: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗВУКОВОГО  СИГНАЛА НА РУЛЕВОМ КОЛЕСЕ



ПРЕДУПРЕЖДЕНИЕ: Для дезактивизации подушки  безопасности обратитесь к процедуре в

Разделе 501-20B, в котором описана правильная  процедура дезактивизации подушки
безопасности.  Несоблюдение этих  инструкций может привести к травме.





 1  Снимите подушку безопасности.    За

дополнительной информацией обратитесь к
Разделу 501-20A / 501-20B.





 2  Отсоедините Проверьте переключатель

звукового  сигнала N54.





 3  Измерьте сопротивление между

электрическими разъемами переключателя
звукового сигнала (со стороны элемента).



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый скользящий контакт
подушки безопасности.  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет
