412-01-1

Распределение и очищение воздуха 412-01-1



РАЗДЕЛ 412-01 Распределение и очищение воздуха

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Распределение и очищение воздуха................................................................................................



412-01-2

ДИАГНОСТИКА И ПРОВЕРКИ





Распределение и очищение воздуха................................................................................................



412-01-4

СНЯТИЕ И УСТАНОВКА





Заслонка со стороны водителя ........................................................................................................



412-01-5



Центральные заслонки .....................................................................................................................



412-01-7



412-01-2

Распределение и очищение воздуха 412-01-2



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Распределение и очищение воздуха



Задача системы распределения воздуха
заключается в распределении подачи воздуха  к
определенным заслонкам.  Это происходит тогда,
когда  воздух входит в приемную камеру через
отверстие для впуска свежего воздуха и
разводится к выбранным вентиляционным
дефлекторам при помощи распределительных

заслонок.  Поступающий свежий воздух  проходит
через пылевой фильтр, который  располагается под
панелью капота, и  очищается от частиц пыли и
грязи.
Воздуховоды разводят воздух к  конкретным
зонам системы распределения  воздуха.

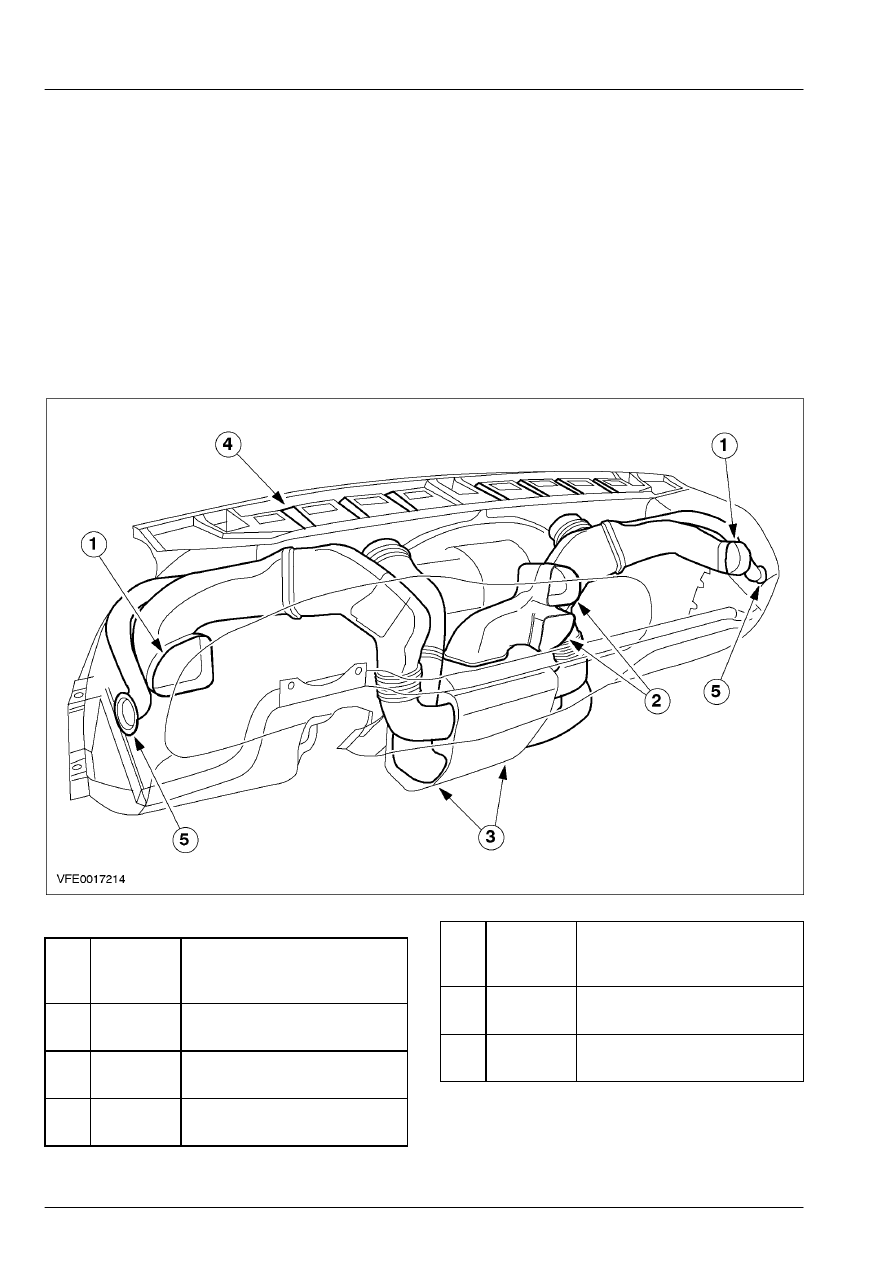

Воздуховоды






Поз.



№

Запасной

Части



Наименование



1 -

Воздуховоды боковых
заслонок

2 -

Воздуховоды центральных
заслонок

3 -

Вентиляционные дефлекторы
выемок для  ног

Поз.



№

Запасной

Части



Наименование



4 -

Дефлекторы
антиобледенения

5 -

Вентиляционные дефлекторы
окон  дверей



Эти зоны - воздуховоды пола, заслонки  панели
приборов, дефлекторы  антизапотевания окон
дверей и дефлекторы  антиобледенения.

412-01-3

Распределение и очищение воздуха 412-01-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

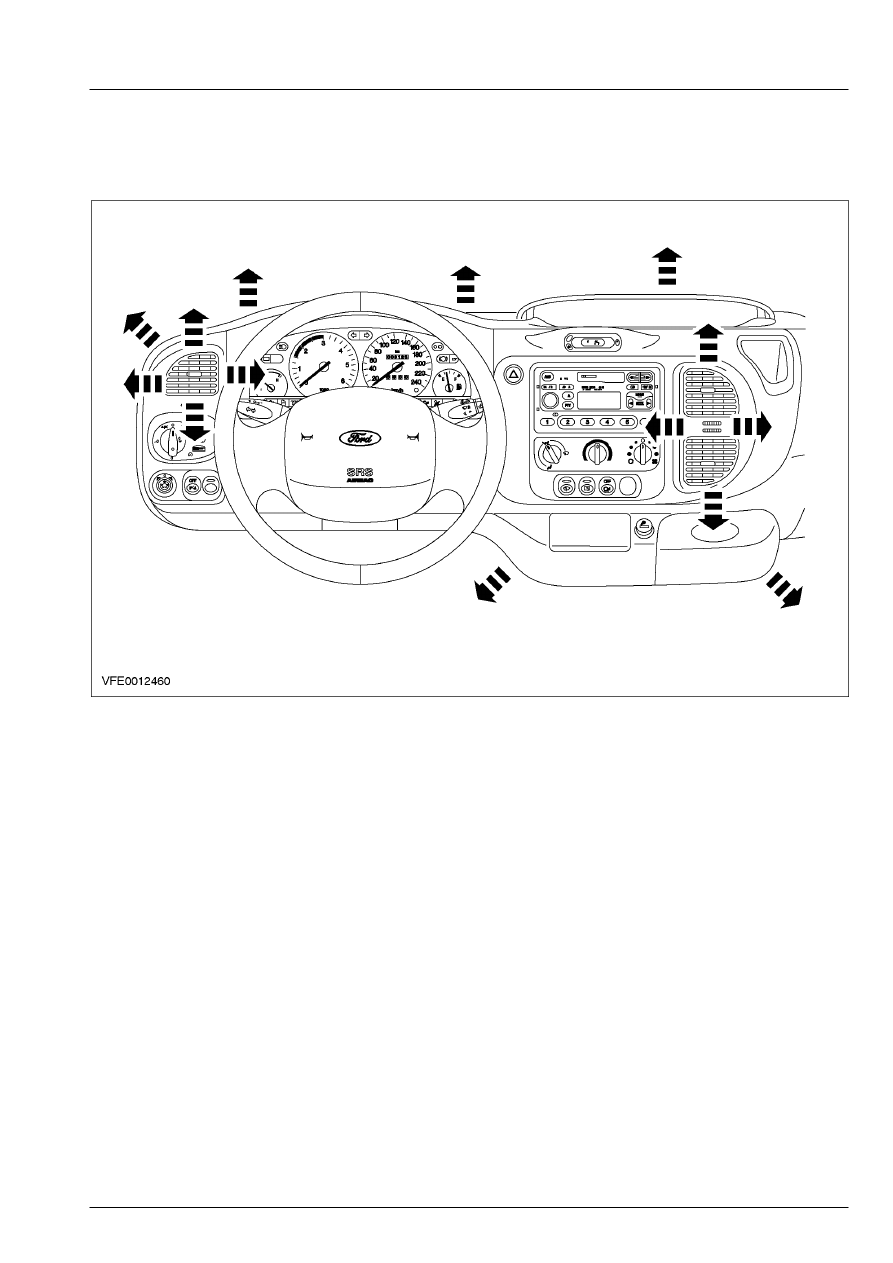

Распределение воздуха





Заслонки панели приборов регулируемые  и
используются для подачи воздуха в  требуемую
зону.  Вентиляционные дефлекторы выемки для
ног, вентиляционные дефлекторы окон дверей  и
дефлекторы антиобледенения  нерегулируемые.
Положение распределительных заслонок
определяется элементами управления.  Заслонки
распределения  открывают и закрывают
воздушные каналы  внутри системы
распределения воздуха,  чтобы задать направление
воздушного потока.  Имеются две
распределительных  заслонки внутри приемной
камеры в сборе,  смесительная заслонка
дефлектора/  воздуховода антиобледенения и
смесительная заслонка вентиляционного
дефлектора/ воздуховода выемки для ног.
Заслонку смешивания дефлектора/  воздуховода
антиобледенения можно  установить или в
закрытое положение или в  открытое, позволяя
воздуху проходить к  воздуховодам панели
приборов или  воздуховодам антиобледенения.
Заслонку смешивания  дефлектора/ воздуховода
выемки для ног  можно установить или в закрытое
положение  или в открытое, позволяя воздуху

проходить  к воздуховодам панели приборов/
антиобледенения или к воздуховоду выемки  для
ног.

412-01-4

Распределение и очищение воздуха 412-01-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Распределение и очищение воздуха



За дополнительной информацией обратитесь к
Разделу 412-00.
