412-00-9

Система управления микроклиматом - Общая 412-00-9

 информация



ОБЩИЕ ПРОЦЕДУРЫ



Поиск протечек в системе воздухозабора (34 620 3)



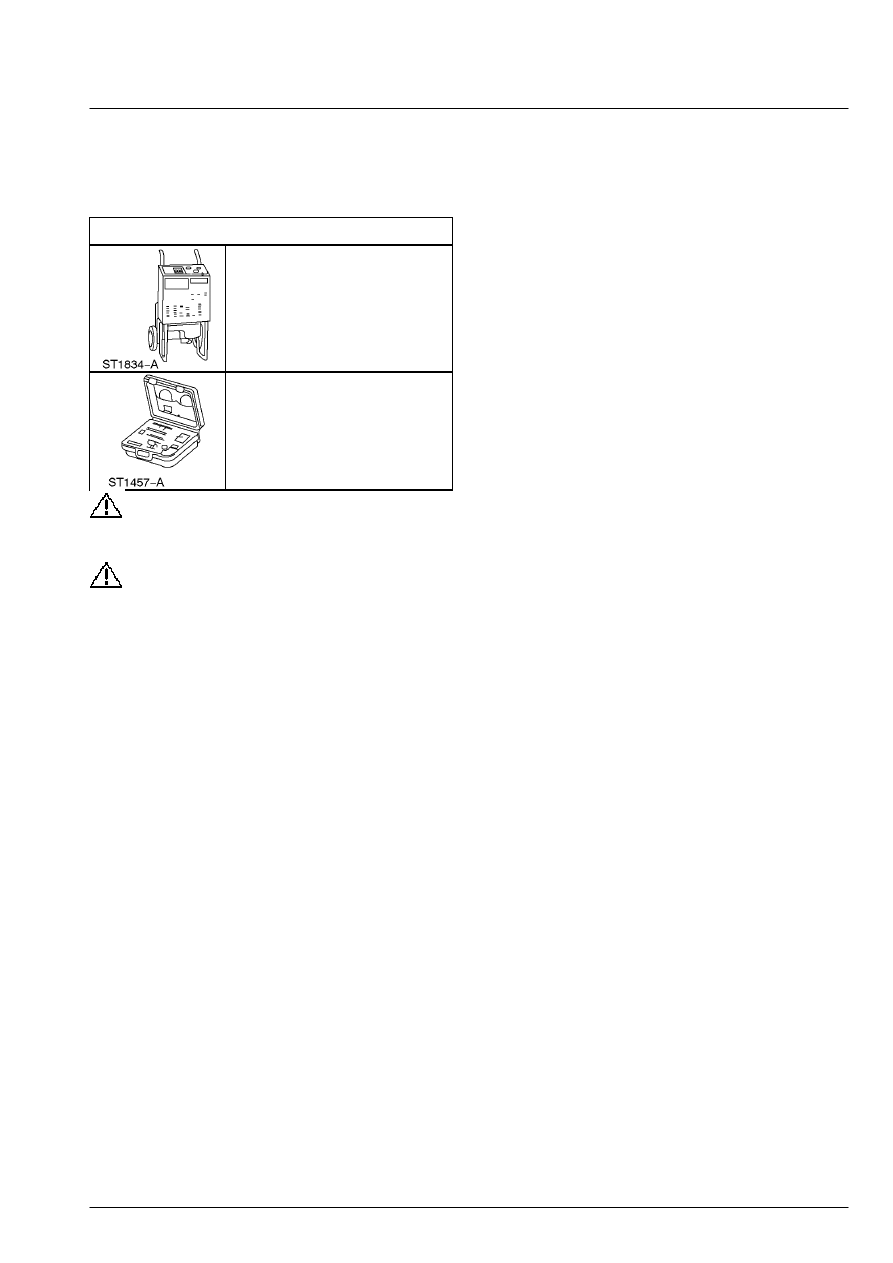

Специальный инструмент





Сервисная станция для
хладагента R134a  или
эквивалентное оборудование
023-00106



Прибор для распознавания
хладагента  или
эквивалентное оборудование
198-0003



ПРЕДУПРЕЖДЕНИЕ: Соблюдайте

требования гл. "Охрана  здоровья и
техника безопасности".

ПРЕДОСТЕРЕЖЕНИЕ: Прибор для

распознавания хладагента  следует
использовать перед выполнением
вакуумирования системы. В противном
случае  возможно загрязнение сервисной
станции.  Загрязненный хладагент следует
утилизировать как специальные отходы.
При обращении с сервисной станцией
следует пользоваться инструкциями
изготовителя.

 1.  Опорожните систему воздушного

кондиционирования путем отсасывания и
выполните ее вакуумирование.     За
дополнительной информацией обратитесь к
главе  Система воздушного
кондиционирования - слив хладагента,
вакуумирование и заправка хладагентом
имеющейся в этом разделе.

2. ПРИМЕЧАНИЕ: Если выполняется

вакуумирование  системы воздушного
кондиционирования,  которая была заполнена
хладагентом,  некоторое количество хладагента
будет  оставаться в охлаждающем масле
компрессора.  Это оставшееся количество
хладагента может все еще испаряться, и в
процессе выполнения проверки на наличие
протечек это может привести к
незначительному увеличению показаний
манометра (максимум, два деления).  Однако,
несмотря на это  увеличение давления,
протечки в системе  воздушного
кондиционирования  отсутствуют.

    Выполните проверку на наличие  протечек.
        •  Закройте ручные вентили на  манометре.
        •  Выключите вакуумный насос сервисной

станции.

        •  Следите за манометром низкого давления

на сервисной станции.  Если показание
манометра  увеличивается более чем на 20
мбар (2 кПа или  0.29 фунт/кв. дюйм),
система протекает.

        •  Если имеются протечки, заправьте в

систему воздушного кондиционирования
приблизительно 300 г хладагента и
проверьте  систему, используя течеискатель.
За дополнительной информацией
обратитесь к главе Проверка на наличие
протечек имеющейся в этом разделе.

        •  При отсутствии протечек в системе,

продолжите процедуру заправки.

412-00-10

Система управления микроклиматом - Общая 412-00-10

 информация



ОБЩИЕ ПРОЦЕДУРЫ



Промывка системы воздушного кондиционирования (А/С) (34 818 1)



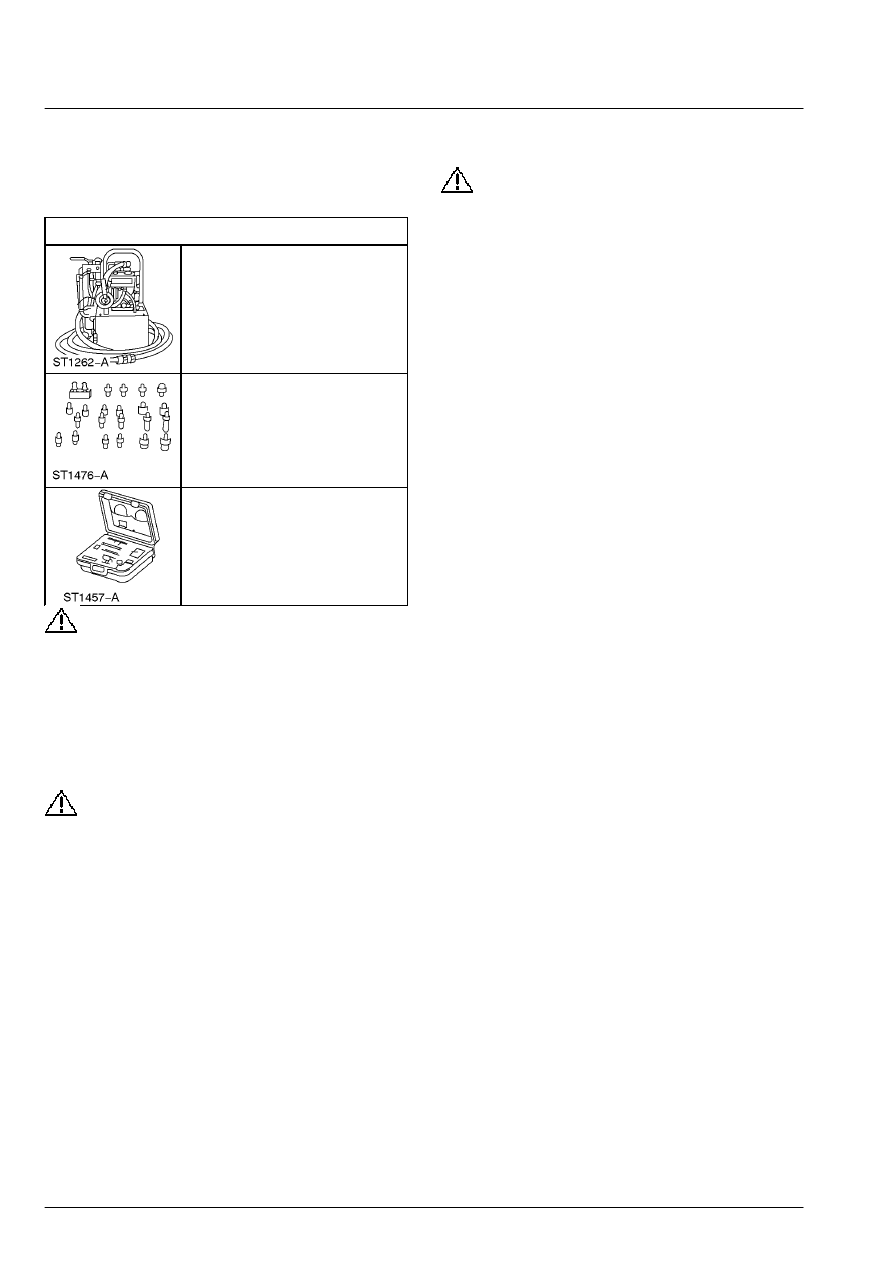

Специальный инструмент





Комплект для промывки А/С
или  эквивалент




Комплект для промывки А/С
или  эквивалент




Анализатор наличия
хладагента А/С  или
эквивалент




ПРЕДУПРЕЖДЕНИЕ: Будьте

чрезвычайно аккуратны и  соблюдайте все
меры предосторожности по
использованию хладагента.
Предупреждение: Вследствие  вредности
хладагента при работе с системой  А/С или
ее промывке всегда используйте
защитные очки и непроницаемые
перчатки.

ПРЕДОСТЕРЕЖЕНИЕ: Перед

утилизацией следует  использовать
анализатор наличия  хладагента А/С. В
противном случае возможно  загрязнение
сервисного блока.  Весь загрязненный
хладагент следует  утилизировать как
вредные для здоровья отходы.  При работе
с оборудованием  следуйте инструкциям
его изготовителя.

ПРЕДОСТЕРЕЖЕНИЕ: Всасывающий

накопитель, глушитель,  шланги,
тепловой расширительный клапан и
трубопровод с жиклером при промывке
системы А/С необходимо снять.
Внутренняя конструкция этих  элементов
делает невозможным правильное
удаление остатков промывочного
средства.  За исключением шлангов, после
загрязнения системы А/С эти элементы
обычно отбраковываются.  Шланги, как
правило, можно  использовать повторно,
если только они не  засорены инородными
частицами.  Средство для промывки А/С
(Ford A/C  Flushing Solvent) и фильтр,
используемый в  промывочном блоке,
предназначены только  для одноразового
использования (на одном автомобиле).  Их
можно использовать для  промывки и
сердцевины конденсатора А/С и
сердцевины испарителя А/С на
конкретном  автомобиле, но ни при каких
условиях не  следует использовать их
более, чем на одном  автомобиле.    За
дополнительной информацией обратитесь
к главе Спецификации имеющейся в этом
разделе. .

1. ПРИМЕЧАНИЕ: Перед использованием

промывочного  блока в первый раз
ознакомьтесь с  инструкциями по его
эксплуатации.

    Имеется предписанная процедура,

предназначенная для техников и
описывающая  методику промывания
теплообменников  загрязненной системы
А/С (сердцевины  испарителя и сердцевины
конденсатора А/С)  (без использования
CFC).  Это процедура позволяет очистить,
промыть определенные элементы, не снимая
их  со своих штатных мест в автомобиле.
Типы вымываемого загрязнения  включают
в себя частицы материалы износа
компрессора А/С или частицы,
образовавшиеся  в результате
неисправности всасывающего  накопителя,
и осадок, образующийся в  результате
перегревания охлаждающего  масла при
заедании компрессора А/С.  Процесс
промывания - это двухэтапный  процесс,
который подразумевает  использование
промывочного блока А/С для  того, чтобы:

        •  Обеспечить циркуляцию промывочного

раствора через теплообменник в

412-00-11

Система управления микроклиматом - Общая 412-00-11

 информация



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

направлении, противоположенном
нормальному направлению потока
хладагента  (обратная промывка).  Перед
тем как отработанный  раствор
возвращается в резервуар для  продолжения
циркуляции, он проходит через  фильтр, где
из него отбираются собранные  инородные
частицы.

        •  Удалите промывочный раствор из

теплообменника.  На этом этапе процедуры
для выжимания и выпаривания оставшегося
в  теплообменнике промывочного раствора
используется сжатый воздух под давлением
(6, 2-8, 6) бар ((621-862) кПа, (90-125)
фунт/кв. дюйм).

2. ПРИМЕЧАНИЕ: Для использования на

автомобилях Ford  разрешается только
промывочный комплект  А/С (A/C Flushing Kit),
который включает в себя  промывочный блок
А/С, комплект для  подсоединения
промывочного блока и раствор  для
промывания системы A/C Ford.  Никакие
другие промывочные устройства  или растворы
не разрешается использовать  для промывания
теплообменников.  Использование любых иных
промывочных блоков или растворов может
привести к повреждению системы А/С и
промывочного блока.

    Промывочный блок А/С включает в себя

следующие элементы:

        •  Клапан № 1 (№ запасной части 014 - 00991)
        •  Клапан № 2 (№ запасной части 014 - 00991)
        •  Быстродействующая муфта для промывки

(№ запасной части 014-00991)

        •  Влагоуловитель (№ запасной части  014-

00991)

        •  Клапан продувки воздухом (№ запасной

части 014-00991)

 3.  Утилизируйте хладагент.     За

дополнительной информацией обратитесь к
главе Вакуумирование и заправка системы
воздушного кондиционирования А/С
имеющейся в этом разделе.  .

 4.  Отсоедините магистрали хладагента от

теплообменника (ов), подлежащего
промывке.    За дополнительной
информацией обратитесь к Разделу 412-03A /
412-03B.

 5.  Подсоедините промывочный блок А/С и

комплект для подсоединения промывочного
блока А/С к теплообменнику, подлежащему
промывке.  Не промывайте жиклер
сердцевины  испарителя А/С, глушители

или магистрали.  Внутреннее устройство и
обработка материала этих элементов делают
невозможным правильное удаление
инородных  частиц и остатков
промывочного  раствора.

 6.  Промывайте теплообменник раствором  для

промывки A/C Ford в течение, как
минимум, 15 минут.  Промывочный раствор
можно  использовать для одного или двух
теплообменников системы А/С.  Однако,
промывочный раствор  предназначен для
использования только на  одном
автомобиле.  Фильтр промывочного блока
также предназначен для использования
только на одном автомобиле.

 7.  Промывайте элемент в течение, как

минимум, 15 минут.

 8.  Подавайте сжатый воздух под давлением

(6.2-8.6) бар ((621-862) кПа, (90-125) фунт/кв.
дюйм) в  течение, как минимум, 30 минут.
30-минутная продувка требуется для
удаления и выпаривания любых остатков
промывочного раствора из элемента
системы А/С.  Некачественное удаление
остатков  промывочного раствора из
элемента может  привести к повреждению
системы, после того  как она будет собрана и
введена в работу.  Утилизацию
промывочного раствора и  фильтра следует
проводить в соответствии с  местными и
федеральными законами.

9. ПРИМЕЧАНИЕ: Если выполнено промывание

системы,  очищение системы А/С, описанное в
этом  разделе, это опционная (дополнительная,
по  желанию клиента) процедура.  Однако, если
загрязнение  системы А/С значительно, после
промывания  рекомендуется использовать
очистительный  комплект.

    На любой автомобиль, на котором

выполнялся ремонт компрессора А/С или
осушение, следует устанавливать новый
всасывающий накопитель и жиклер
сердцевины  испарителя А/С.

 10.  Если магистрали хладагента были

засорены инородными частицами,
установите  новые магистрали.

 11.  Подсоедините промытый  теплообменник.
 12.  Если требуется, добавьте  дополнительное

количество охлаждающего  масла.     За
дополнительной информацией обратитесь
к главе Доливание охлаждающего масла
имеющейся в этом разделе.

412-00-12

Система управления микроклиматом - Общая 412-00-12

 информация



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

 13.  Выполните вакуумирование системы А/С,

заправьте ее и проверьте на наличие
протечек.

 14.  Проверьте правильно ли действует

система А/С.
