412-00-1

Система управления микроклиматом - Общая 412-00-1

 информация



РАЗДЕЛ 412-00 Система управления микроклиматом -

Общая информация

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



412-00-2

ДИАГНОСТИКА И ПРОВЕРКИ





Система управления микроклиматом — В комплектацию автомобиля входит: центральная

коробка соединений (CJB)..............................................................................................................



412-00-3

ОБЩИЕ ПРОЦЕДУРЫ





Муфта с пружинным замком .................................................................................... (34 639 1)



412-00-4



Регулировка воздушного зазора муфты системы воздушного

кондиционирования (А/С) .......................................................................................

(34 628 6)



412-00-6



Поиск протечек с использованием флуоресцентного красителя .......................... (34 620 5)



412-00-7



Электронный поиск протечек................................................................................... (34 620 7)



412-00-8



Поиск протечек в системе воздухозабора ............................................................... (34 620 3)



412-00-9



Промывка системы воздушного кондиционирования (А/С) ................................. (34 818 1)



412-00-10



Утилизация хладагента, вакуумирование и заправка системы воздушного

кондиционирования (A/C) .......................................................................................

(34 620 2)



412-00-13



Добавление охлаждающего масла............................................................................ (34 621 1)



412-00-15



Обращение с загрязненным хладагентом................................................................ (34 620 9)



412-00-16



412-00-2

Система управления микроклиматом - Общая 412-00-2

 информация



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Хладагент R134a

WSH-M17B19-A

Охлаждающее масло WSH-M1C231-B





Объемы заполнения - хладагент (при  зарядке - автомобили с двигателем 2.3L или 2.4L  Diesel)





г



Передняя система воздушного  кондиционирования (A/C)

740 ± 20

Дополнительная система воздушного  кондиционирования (A/C)

1560 ± 30







Объемы заполнения - хладагент (при  зарядке - автомобили с двигателем 2.0L  Diesel)





г



Система воздушного кондиционирования  А/С 1000

± 20

Дополнительная система воздушного  кондиционирования (A/C)

1800 ± 30







Добавление охлаждающего масла в  систему воздушного кондиционирования (A/C)  (при установке
новых элементов)





мл



Компрессор системы воздушного  кондиционирования (A/C), если количество

охлаждающего масла, слитого из компрессора,  меньше 90 мл.

Добавьте 90 мл.

Компрессор системы воздушного  кондиционирования (A/C), если количество

охлаждающего масла, слитого из компрессора,  находится в диапазоне между

90 и 150 мл.

Залейте охлаждающее

масло в  количестве,

равном слитому, + 30 мл.

Компрессор системы воздушного  кондиционирования (A/C), если количество

охлаждающего масла, слитого из компрессора,  превышает 150 мл.

Добавьте 150 мл.

Сердцевина конденсатора системы  воздушного кондиционирования (A/C)

Добавьте 30 мл.

Сердцевина испарителя системы  воздушного кондиционирования (A/C)

Добавьте 89 мл.

Сердцевина испарителя дополнительной  системы воздушного

кондиционирования  (A/C)

Добавьте 89 мл.

Всасывающий накопитель

Залейте охлаждающее

масло в  количестве,

равном слитому, + 90 мл.

Каждый раз происходит  вакуумипрвание.

Добавьте 20 мл.

При установке всех новых элементов.

Добавьте 60 мл.







Муфта системы воздушного  кондиционирования (A/C)





мм



Воздушный зазор в муфте системы  воздушного кондиционирования (A/C)

0.35 - 0.85





Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болт крепления приводного диска  компрессора
системы воздушного  кондиционирования (A/C)

13 10  -



412-00-3

Система управления микроклиматом - Общая 412-00-3

 информация



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Система управления микроклиматом — В комплектацию автомобиля входит:

центральная коробка соединений (CJB)





412-00-4

Система управления микроклиматом - Общая 412-00-4

 информация



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

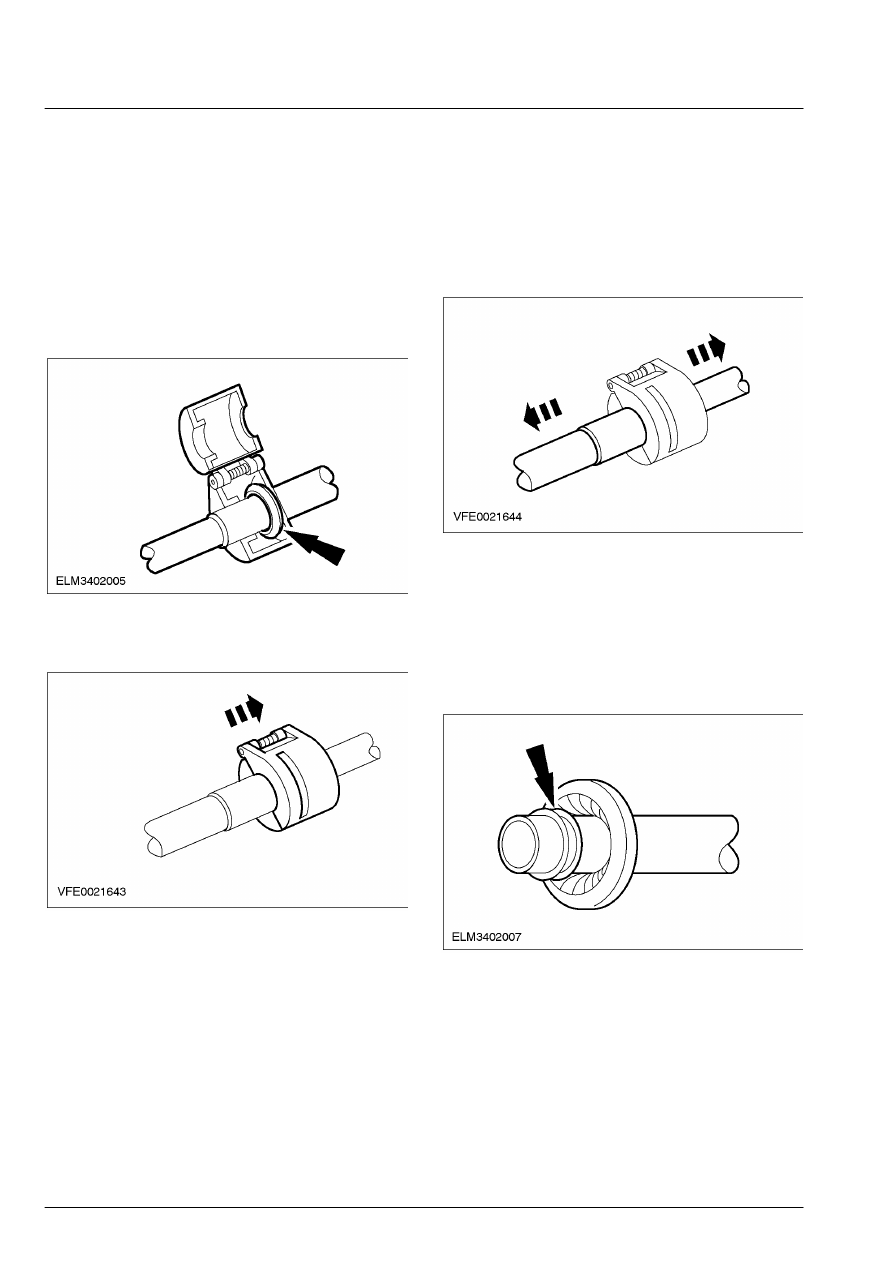

Муфта с пружинным замком (34 639 1)



1. ПРИМЕЧАНИЕ: Выберите специальный

инструмент,  соответствующий диаметру
магистрали.

    Установите специальный инструмент.
        •  Установите специальный инструмент  таким

образом, чтобы внутреннее кольцо  могло
быть направлено в зажимную  пружину.









2.  Вожмите специальный инструмент в

зажимную пружину.









3.  Рассоедините магистраль  хладагента.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.









4.  Состыкуйте магистраль хладагента.

        •  Проверьте зажимную пружину на наличие

повреждений.

        •  Аккуратно извлеките все поврежденные

зажимные пружины, используя тонкий
кусок  проволоки, и установите новые
пружины.
