211-05-5

Переключатели рулевой колонки 211-05-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-DB1  (голубую).   ПРОВЕРЬТЕ
правильность работы  системы.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-DD6  (зелено-белую).   ПРОВЕРЬТЕ
правильность работы  системы.



PINPOINT-ТЕСТ D: ОТСУТСТВУЕТ ПОДАЧА ПИТАНИЯ В  ПОЛОЖЕНИИ "START" ("ПУСК")





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 30-DD6 (ЗЕЛЕНО-БЕЛОЙ)







 1  Отсоедините Плавкий предохранитель 106 (30

А).





 2  Отсоедините Переключатель зажигания C250.





 3  Подсоедините Плавкий предохранитель 106 (30

А).







 4  Измерьте напряжение между штырем 4 C250

переключателем зажигания, электрической
цепи 30-DD6 (зелено-белой), со стороны жгута
электропроводки и "массой".



• Превышает ли напряжение 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
50-DB1  (голубую).   ПРОВЕРЬТЕ
правильность работы  системы.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-DD6  (зелено-белую).   ПРОВЕРЬТЕ
правильность работы  системы.



211-05-6

Переключатели рулевой колонки 211-05-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

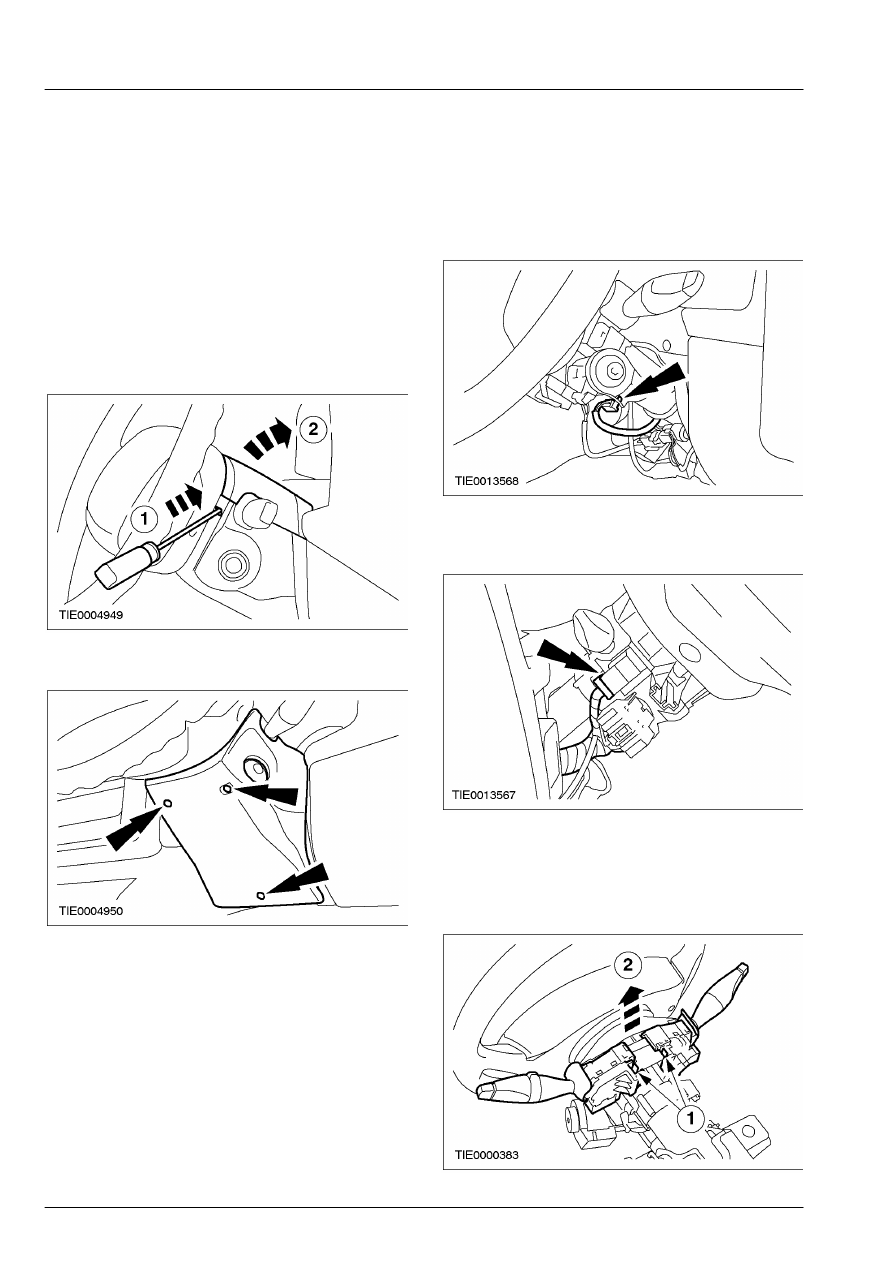

Многофункциональный переключатель рулевой колонки (33 612 0)



Снятие



1.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

 2.  Снимите верхний кожух рулевой  колонки.
       1. При помощи тонкой отвертки освободите

два зажима (по одному с каждой стороны).

       2. Снимите кожух.









3.  Снимите нижний кожух рулевой  колонки.









4.  Рассоедините электрический разъем

очистителей/ омывателя лобового стекла.









5.  Рассоедините электрический разъем

переключателя указателей поворота.









6.  Снимите многофункциональный

переключатель рулевой колонки.

       1. Нажмите на фиксирующие язычки.
       2. Поднимите переключатель вверх.







211-05-7

Переключатели рулевой колонки 211-05-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

211-05-8

Переключатели рулевой колонки 211-05-8



СНЯТИЕ И УСТАНОВКА

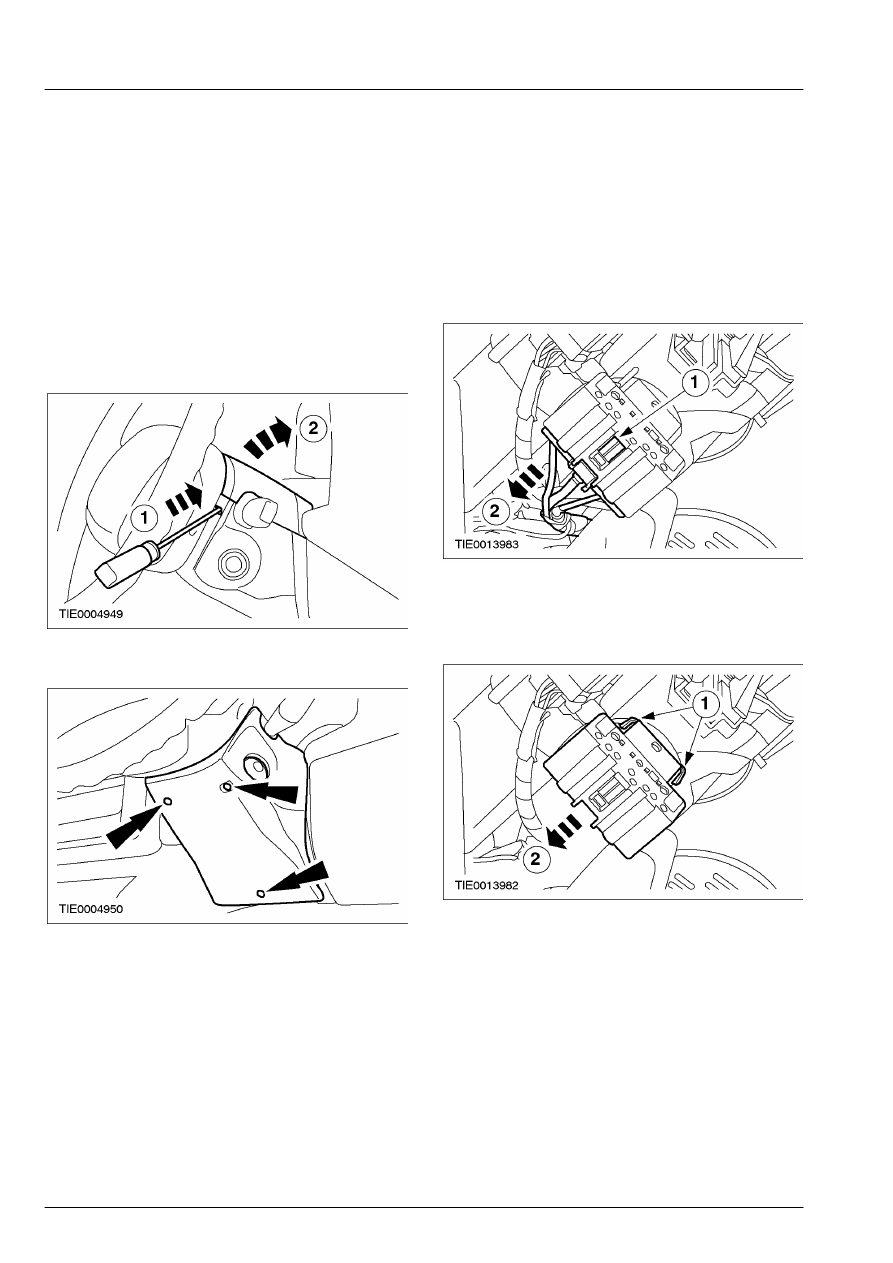

Переключатель зажигания (36 424 0)



Снятие



1.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

 2.  Снимите верхний кожух рулевой  колонки.
       1. При помощи тонкой отвертки освободите

два зажима (по одному с каждой стороны).

       2. Снимите кожух.









3.  Снимите нижний кожух рулевой  колонки.









4.  Рассоедините электрический разъем

переключателя зажигания.

       1. Нажмите на фиксирующий язычок.
       2. Рассоедините электрический разъем

переключателя зажигания.









5.  Снимите переключатель зажигания.

       1. Нажмите на фиксирующие язычки.
       2. Снимите переключатель зажигания.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.
