211-05-1

Переключатели рулевой колонки 211-05-1



РАЗДЕЛ 211-05 Переключатели рулевой колонки

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ДИАГНОСТИКА И ПРОВЕРКИ





Переключатели рулевой колонки....................................................................................................



211-05-2

Осмотр и проверка...........................................................................................................................

211-05-2

Pinpoint-тест .....................................................................................................................................

211-05-3

СНЯТИЕ И УСТАНОВКА





Многофункциональный переключатель рулевой колонки.................................... (33 612 0)



211-05-6



Переключатель зажигания ........................................................................................ (36 424 0)



211-05-8



211-05-2

Переключатели рулевой колонки 211-05-2



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Переключатели рулевой колонки



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

700.

Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Выполните визуальную проверку наличия

очевидных признаков механических или
электрических повреждений.

Таблица визуального осмотра



Электрические факторы





–  Плавкий предохранитель(и).

  –  Жгут электропроводки.
  –  Электрический разъем(ы).
  –  Переключатель(и).
  –  Аккумулятор.




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните эту причину (если это
возможно).

 4.  Если причина визуально не очевидна,

уточните признак неисправности и
обратитесь к Таблице признаков
неисправности.

Состояние



Возможные Причины



Действие





• Не работает переключатель

зажигания



• Переключатель зажигания



• ВЫПОЛНИТЕ проверку

переключателя  зажигания.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.





• Электрическая цепь(и)



• ПЕРЕЙДИТЕ к Pinpoint-тесту A.



• Отсутствует подача питания в

положении  "АСС"
("Аксессуары")



• Переключатель зажигания.



• ВЫПОЛНИТЕ проверку

переключателя  зажигания.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.





• Электрическая цепь(и).



• ПЕРЕЙДИТЕ к Pinpoint-тесту B.



• Отсутствует подача питания в

положении  RUN ("Работа")



• Переключатель зажигания.



• ВЫПОЛНИТЕ проверку

переключателя  зажигания.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.





• Электрическая цепь(и).



• ПЕРЕЙДИТЕ к Pinpoint-тесту C.



• Отсутствует подача питания в

положении  START ("Пуск")



• Переключатель зажигания.



• ВЫПОЛНИТЕ проверку

переключателя  зажигания.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.





• Электрическая цепь (и).



• ПЕРЕЙДИТЕ к Pinpoint-тесту D.



• Неправильная работа

многофункционального
переключателя



• Переключатель(и).



• ОБРАТИТЕСЬ к разделу 417-01.

 • ОБРАТИТЕСЬ к разделу 501-16.





• Электрическая цепь (и).



• ОБРАТИТЕСЬ к разделу 417-01.

 • ОБРАТИТЕСЬ к разделу 501-16.



211-05-3

Переключатели рулевой колонки 211-05-3



ДИАГНОСТИКА И ПРОВЕРКИ

Pinpoint-тест

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: НЕ РАБОТАЕТ ПЕРЕКЛЮЧАТЕЛЬ  ЗАЖИГАНИЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА  ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ







 1  Снимите кожухи рулевой колонки.





 2  Проверьте электрический разъем

переключателя зажигания.



• Электрический разъем переключателя
зажигания чистый и закреплен?



→

→

→

→ Да





Перейдите к A2





→

→

→

→ Нет



ОЧИСТИТЕ и ЗАКРЕПИТЕ электрический
разъем переключателя зажигания.
ПРОВЕРЬТЕ правильность работы  системы.

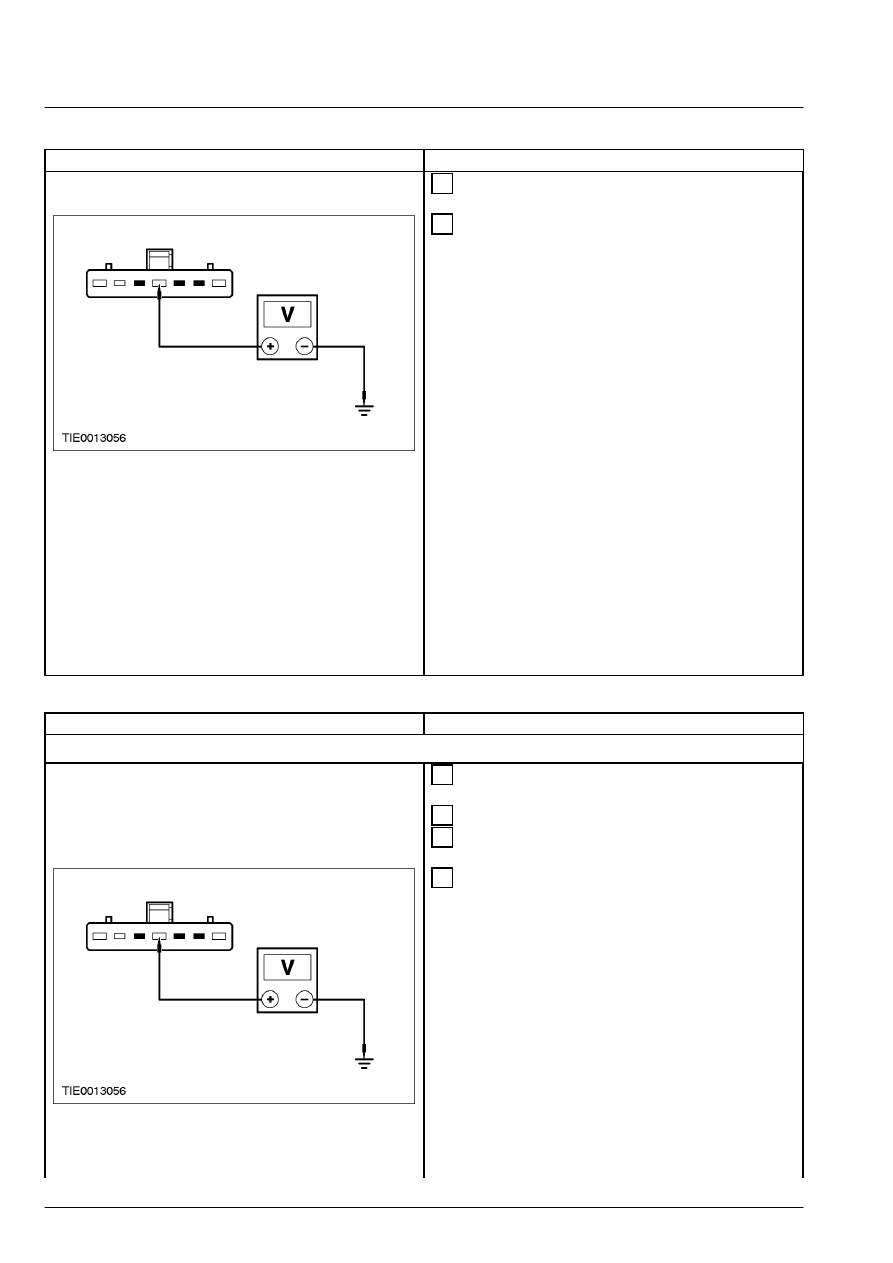

A2: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 30-DD6 (ЗЕЛЕНО-БЕЛОЙ)







 1  Отсоедините Плавкий предохранитель 106 (30

А).





 2  Отсоедините Переключатель зажигания C250.





 3  Подсоедините Плавкий предохранитель 106

(30А).







 4  Измерьте напряжение между штырем 4 C250

переключателя зажигания, электрической  цепи
30-DD6 (зелено-белой), со стороны жгута
электропроводки и "массой".



• Превышает ли напряжение 10 В?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ правильность работы  системы.



PINPOINT-ТЕСТ B: ОТСУТСТВУЕТ ПОДАЧА ПИТАНИЯ В  ПОЛОЖЕНИИ "ACC"
("АКСЕССУАРЫ")





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 30-DD6 (ЗЕЛЕНО-БЕЛОЙ)







 1  Отсоедините Плавкий предохранитель 106 (30

А).





 2  Отсоедините Переключатель зажигания C250.

211-05-4

Переключатели рулевой колонки 211-05-4



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 3  Подсоедините Плавкий предохранитель 106 (30

А).







 4  Измерьте напряжение между штырем 4 C250

переключателя зажигания, электрической  цепи
30-DD6 (зелено-белой), со стороны жгута
электропроводки и "массой".



• Превышает ли напряжение 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
74-DB1  (голубую).    За дополнительной
информацией обратитесь к Разделу 415-01.
ПРОВЕРЬТЕ  правильность работы системы.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-DD6  (зелено-белую).   ПРОВЕРЬТЕ
правильность работы  системы.



PINPOINT-ТЕСТ C: ОТСУТСТВУЕТ ПОДАЧА ПИТАНИЯ В  ПОЛОЖЕНИИ "RUN" ("РАБОТА")





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 30-DD6 (ЗЕЛЕНО-БЕЛОЙ)







 1  Отсоедините Плавкий предохранитель 106 (30

А).





 2  Отсоедините Переключатель зажигания C250.





 3  Подсоедините Плавкий предохранитель 106 (30

А).







 4  Измерьте напряжение между штырем 4 C250

переключателя зажигания, электрической  цепи
30-DD6 (зелено-белой), со стороны жгута
электропроводки и "массой".



• Превышает ли напряжение 10 В?



→

→

→

→ Да
