Ford Transit (2001 год). Руководство - часть 430

211-04-6

Рулевая колонка 211-04-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

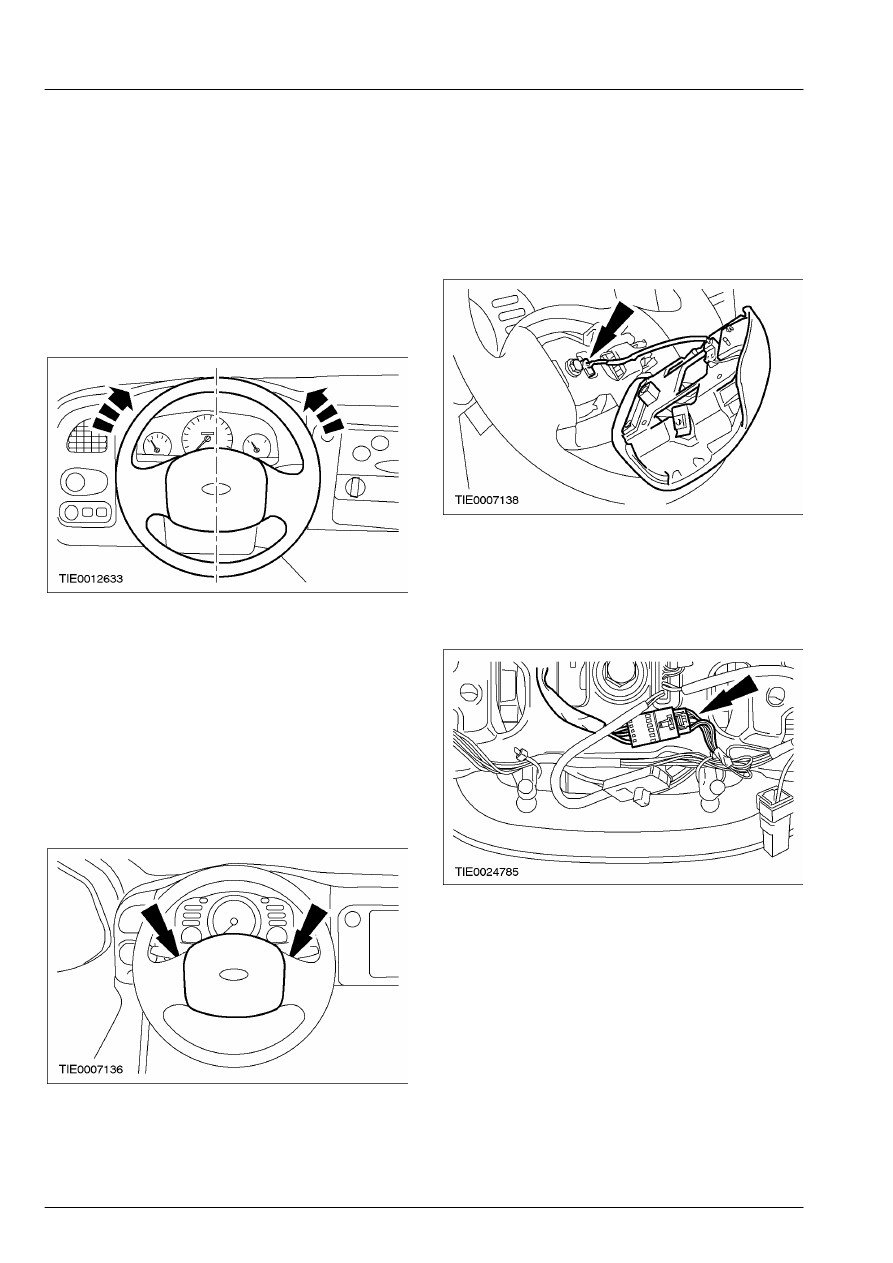

Рулевое колесо (13 524 0)



Снятие

Все автомобили
1. ПРИМЕЧАНИЕ: Убедитесь в том, что

передние колеса  направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.







Автомобили с подушкой безопасности  водителя
 2.  Снимите модуль подушки безопасности

водителя.    За дополнительной
информацией обратитесь к Разделу 501-20A /
501-20B.

Автомобили без подушки безопасности  водителя
 3.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

 4.  Снимите крышку переключателя  звукового

сигнала.









5.  Рассоедините электрический разъем

переключателя звукового сигнала и снимите
крышку переключателя звукового сигнала.







Автомобили с автоматическим  переключением
передач
 6.  Рассоедините электрический разъем  рычага

управления переключением передач,
расположенного на рулевом колесе.







211-04-7

Рулевая колонка 211-04-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

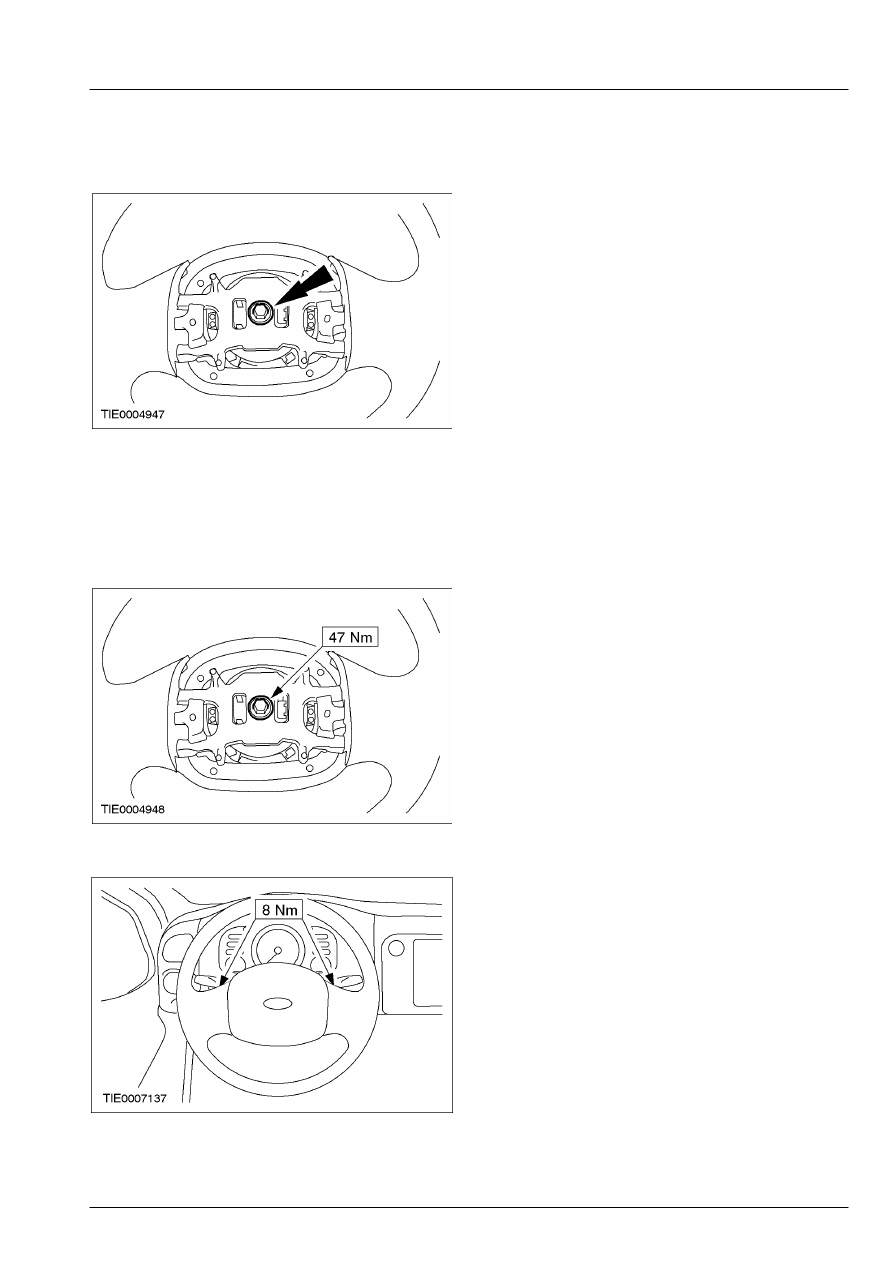

Все автомобили
 7.  Снимите рулевое колесо.







Установка

Все автомобили
 1.  При установке выполните процедуру

снятия в обратной последовательности.







Автомобили без подушки безопасности  водителя



211-04-8

Рулевая колонка 211-04-8



СНЯТИЕ И УСТАНОВКА

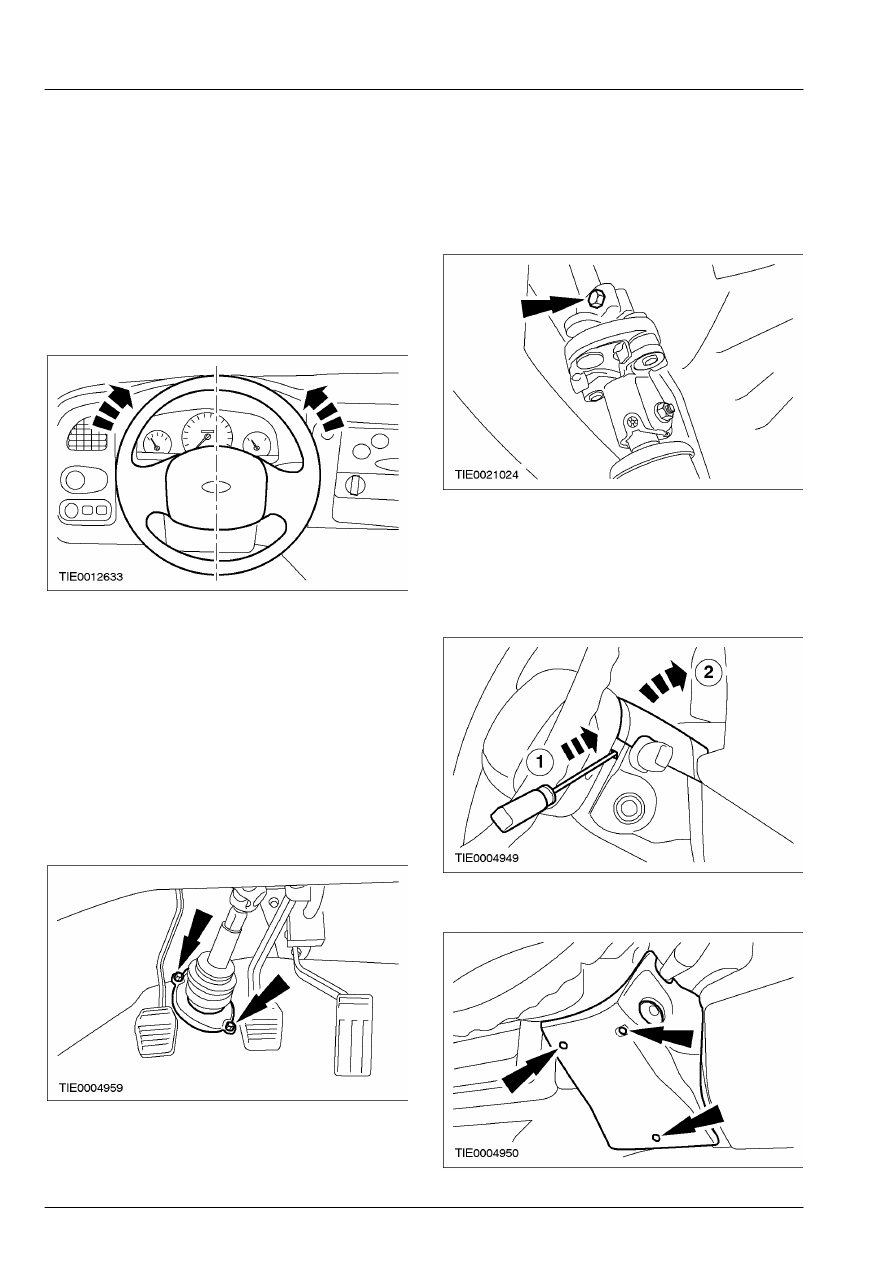

Рулевая колонка (13 542 0)



Снятие

Все автомобили
1. ПРИМЕЧАНИЕ: Убедитесь в том, что

передние колеса  направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.







Автомобили с подушкой безопасности  водителя
 2.  Снимите модуль подушки безопасности

водителя.    За дополнительной
информацией обратитесь к Разделу 501-20A /
501-20B.

Автомобили без подушки безопасности  водителя
 3.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

Все автомобили
 4.  Отсоедините нижний подшипник рулевой

колонки от перегородки.









5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 6.  Снимите верхний стяжной болт шарнирной

муфты рулевой колонки.









7.  Опустите автомобиль.

 8.  Снимите верхний кожух рулевой  колонки.
       1. При помощи тонкой отвертки освободите

два зажима (по одному с каждой стороны).

       2. Снимите кожух.









9.  Снимите нижний кожух рулевой  колонки.







211-04-9

Рулевая колонка 211-04-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

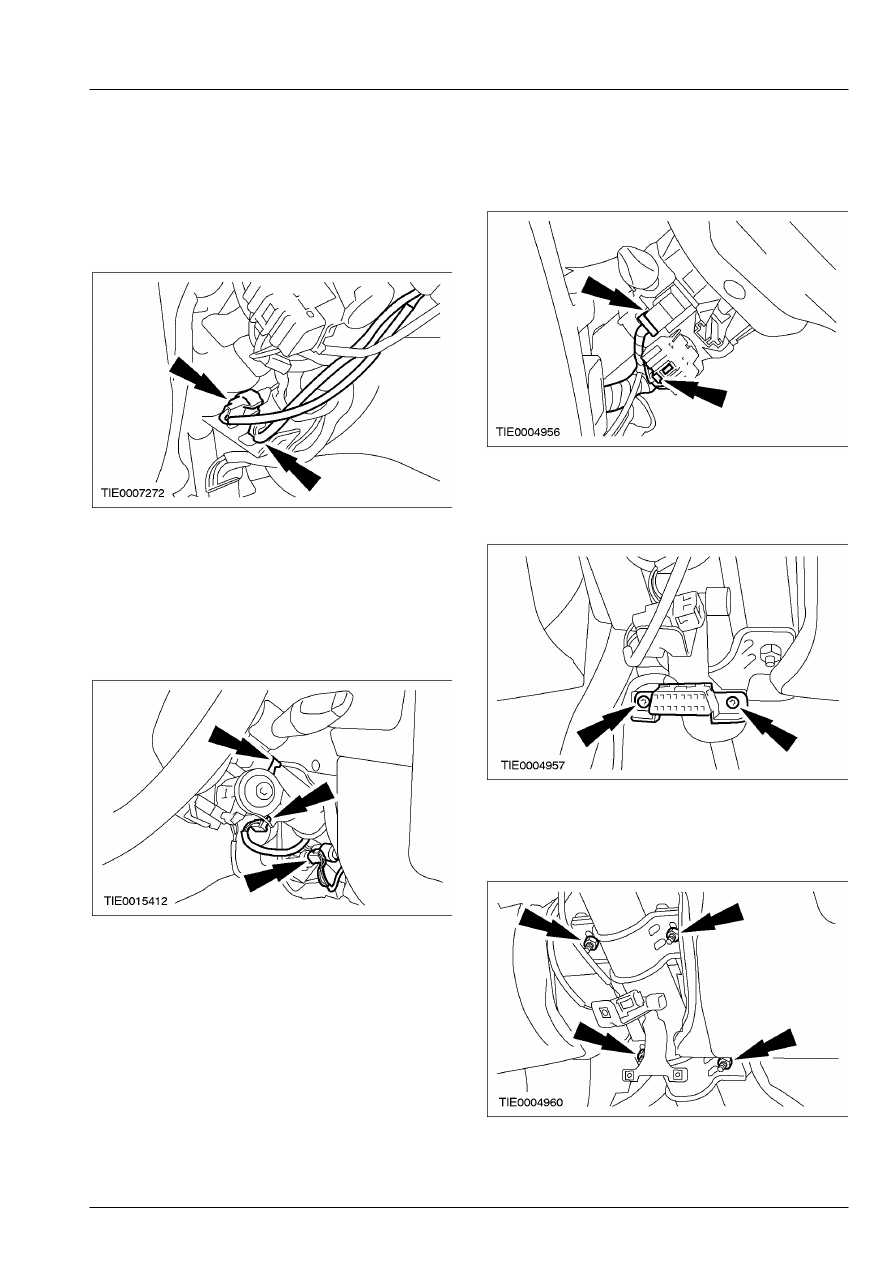

Автомобили с подушкой безопасности  водителя
  10.  Рассоедините электрические разъемы

скользящего контракта подушки
безопасности.

        •  При помощи тонкой отвертки освободите

фиксирующие лапки.







Все автомобили
  11.  Рассоедините электрические разъемы

приемопередатчика пассивной
противоугонной системы (PATS),
переключателя  очистителей/ омывателя
лобового стекла и  переключателя
звукового сигнала.









12.  Рассоедините электрические разъемы

переключателя зажигания и
переключателя  указателей поворота.









13.  Отсоедините штекерный разъем канала

передачи данных (DLC) от рулевой
колонки.









14.  Снимите рулевую колонку.

        •  Отбракуйте гайки за их дальнейшей

ненадобностью.
