412-00-5

Система управления микроклиматом - Общая 412-00-5

 информация



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

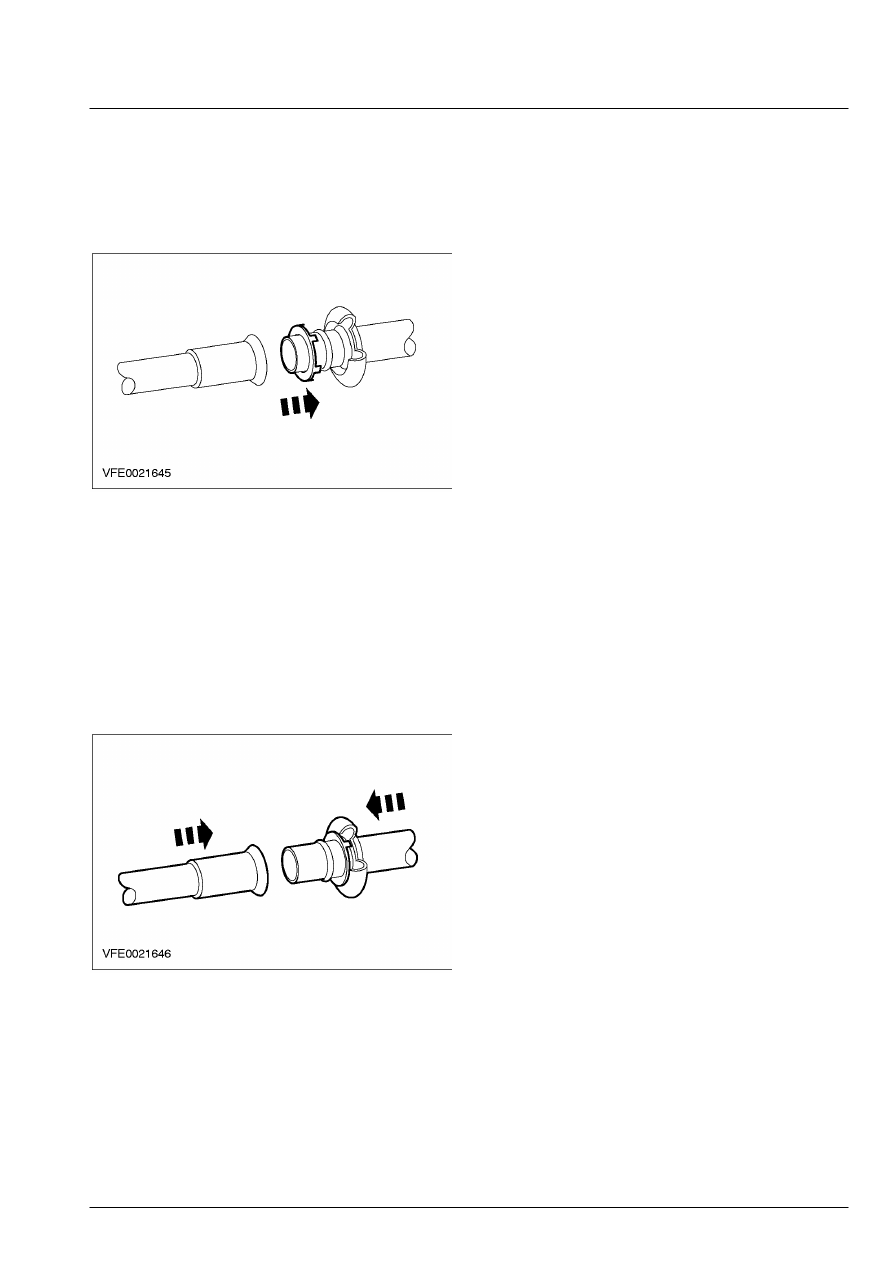

5. ПРИМЕЧАНИЕ: Очистите соединения,

используя  охлаждающее масло и неворсистую
ткань.

    Вожмите индикаторное кольцо в зажимную

пружину.







6. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
магистралей  хладагента.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения
магистралей хладагента чистое охлаждающее
масло.
    Соедините магистрали хладагента.
        •  Проверьте, правильно ли зафиксирована

зажимная пружина.







412-00-6

Система управления микроклиматом - Общая 412-00-6

 информация



ОБЩИЕ ПРОЦЕДУРЫ



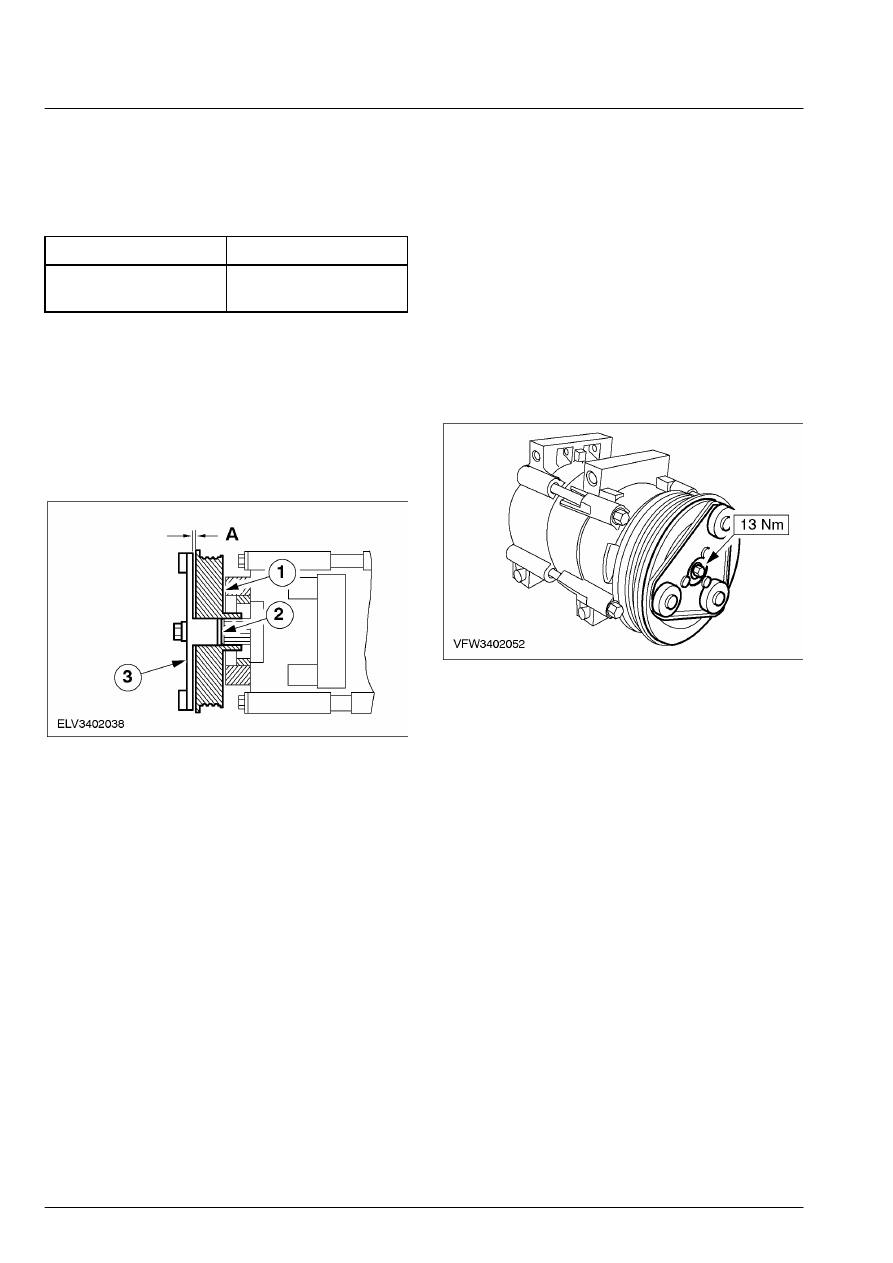

Регулировка воздушного зазора муфты системы воздушного кондиционирования

(А/С) (34 628 6)



Наименование



Спецификация



Комплект
дистанционных  шайб






1.  Проверьте воздушный зазор "А" между

приводным диском и шкивом в точках,
расположенных через 60 градусов по
окружности.    За дополнительной
информацией обратитесь к главе
Спецификации имеющейся в этом разделе..

       1. Шкив ремня
       2. Дистанционные шайбы
       3. Приводной диск







2. ПРИМЕЧАНИЕ: Контур хладагента, если это

возможно,  должен оставаться закрытым.

    Если воздушный зазор "А" выходит за

границы допусков, необходимо снять
компрессор воздушного
кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-03A /
412-03B.

        •  При необходимости привяжите  компрессор

проволокой.

 3.  Отсоедините приводной диск.









4.  При необходимости откорректируйте

воздушный зазор с помощью
дистанционных  шайб.

 5.  Установите приводной диск.
 6.  Проверьте воздушный зазор "А", действуя

в соответствии с п. 1.  При необходимости
повторите действия по  п.п. 3-6.

 7.  Установите компрессор системы

воздушного кондиционирования.    За
дополнительной информацией обратитесь к
Разделу 412-03A / 412-03B.

412-00-7

Система управления микроклиматом - Общая 412-00-7

 информация



ОБЩИЕ ПРОЦЕДУРЫ



Поиск протечек с использованием флуоресцентного красителя (34 620 5)



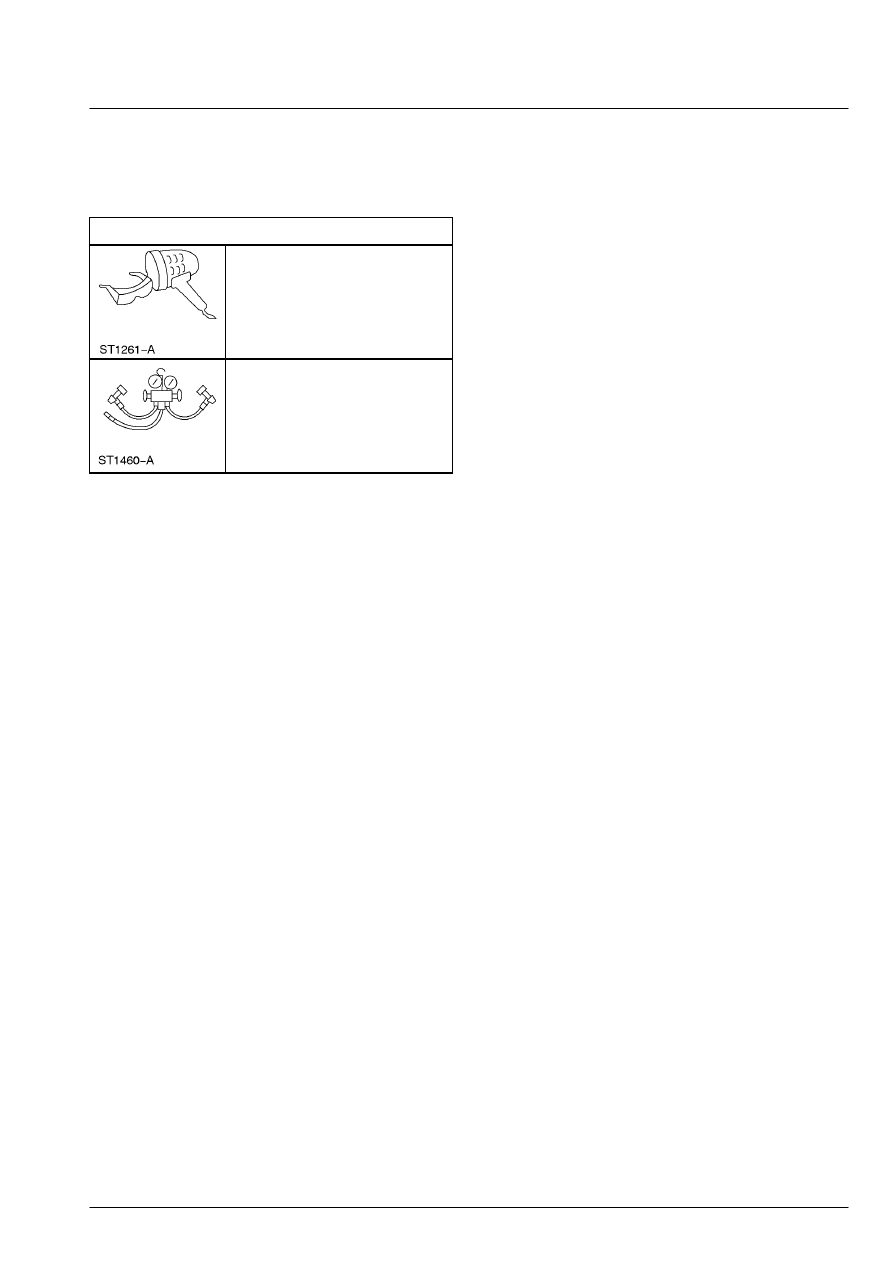

Специальный инструмент





Ультрафиолетовая лампа 120
Вт или  эквивалент




Комплект манометров для
хладагента  R-134a или
эквивалент




ПРИМЕЧАНИЕ: Начиная с июля 1999 г.
автомобили имеют  таблетку с флуоресцентным
индикаторным  красителем, вставляемым в
систему A/C.  Если индикаторный краситель
присутствует, имеется зеленый крест на
всасывающем накопителе.
ПРИМЕЧАНИЕ: Если индикаторный краситель
необходимо добавить, используйте форсунку  для
введения красителя.  Системы A/C требуют 7.4 мл
(0.25  унции) флуоресцентного красителя.    За
дополнительной информацией обратитесь к главе
Спецификация имеющейся в этом разделе.
ПРИМЕЧАНИЕ: На некоторых автомобилях
могут иметься  признаки охлаждающего масла на
муфтах с  подпружиненными замками.  Это может
быть вызвано тем, что оно  использовалось для
облегчения процесса установки.  При наличии
подозрений на  протечку через муфту с
подпружиненным  замком, всегда следует начисто
протереть  соединение и проверить его с помощью
автоматически калибруемого галогенного
течеискателя для системы R134a (R-134a
Automatic  Calibration Halogen Leak Detector).
ПРИМЕЧАНИЕ: Точное местонахождение
протечек можно  точно определить по яркому
желто - зеленому  свечению индикаторного
красителя.  Так как может существовать  более
одной протечки, всегда следует  осматривать
каждый элемент.
 1.  Проверьте герметичность, используя

ультрафиолетовую проверочную лампу на
120 Ватт.  Всегда следует проверять все
элементы, фитинги и магистрали системы
A/C.

 2.  После того, как протечка обнаружена и

устранена, уберите все следы красителя,
используя универсальный растворитель.

 3.  Проверьте качество ремонта  посредством

включения системы на несколько  минут и
повторного осмотра с  использованием
ультрафиолетовой лампы.

412-00-8

Система управления микроклиматом - Общая 412-00-8

 информация



ОБЩИЕ ПРОЦЕДУРЫ



Электронный поиск протечек (34 620 7)



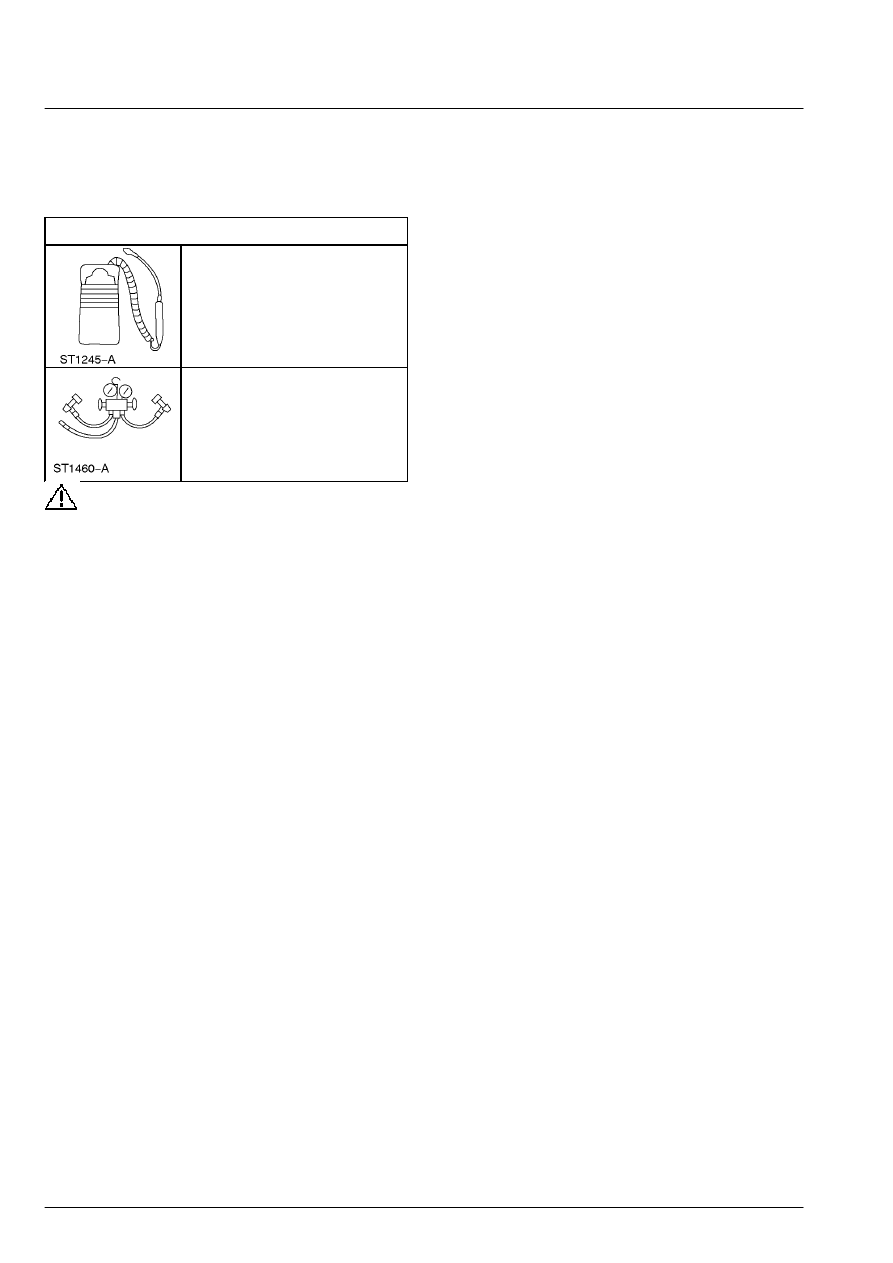

Специальный инструмент





Автоматически калибруемый
галогенный течеискатель или
эквивалент




Комплект манометров для
хладагента  R-134a или
эквивалент




ПРЕДУПРЕЖДЕНИЕ: Перед началом

выполнения процедуры  обнаружения
протечек необходимо  обеспечить в
рабочей зоне хорошую вентиляцию.  Если
окружающий воздух  загрязнен
газообразным хладагентом,  течеискатель
всегда будет указывать на  наличие этого
газа.  Запахи других химических веществ,
таких как антифриз, дизельное топливо,
чистящее средство для дисковых тормозов
или другие чистящие растворители
приведут  к тем же проблемам.  Во время
обнаружения протечек  следует исключить
любое перемещение  воздуха.

 1.  Подсоедините комплект манометров R-134a

к  клапанам соответствующих сервисных
портов.

        •  Оставьте оба клапана комплекта

манометров R-134a закрытыми.

        •  Оба манометра при выключенном

двигателе должны показывать давление (4.1-
5.5)  бар ((413-551) кПа, (60-80) фунт/кв.
дюйм) при 24°C  (75°:F).

        •  Если зарегистрировано низкое давление

или давление вообще отсутствует, заправьте
в систему приблизительно 300 г хладагента.
За дополнительной информацией
обратитесь к главе Опорожнение,
вакуумирование и заправка системы
воздушного кондиционирования (A/C)
имеющейся в этом разделе.

 2.  Для поиска протечек в системе  хладагента

используйте автоматически  калибруемый
галогенный течеискатель R134a.
Информацию по обнаружению протечек с
использованием течеискателя и по работе с

этим прибором смотрите в инструкциях,
прилагаемых к течеискателю.

3. ПРИМЕЧАНИЕ: Заполнение системы

допускается только  в том случае, если
количество хладагента  точно известно.

    При обнаружении протечек при

необходимости утилизируйте хладагент.
За дополнительной информацией
обратитесь к главе Вакуумирование и
заправка системы воздушного
кондиционирования А/С имеющейся в этом
разделе.
