СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Заслонка со стороны водителя



Снятие



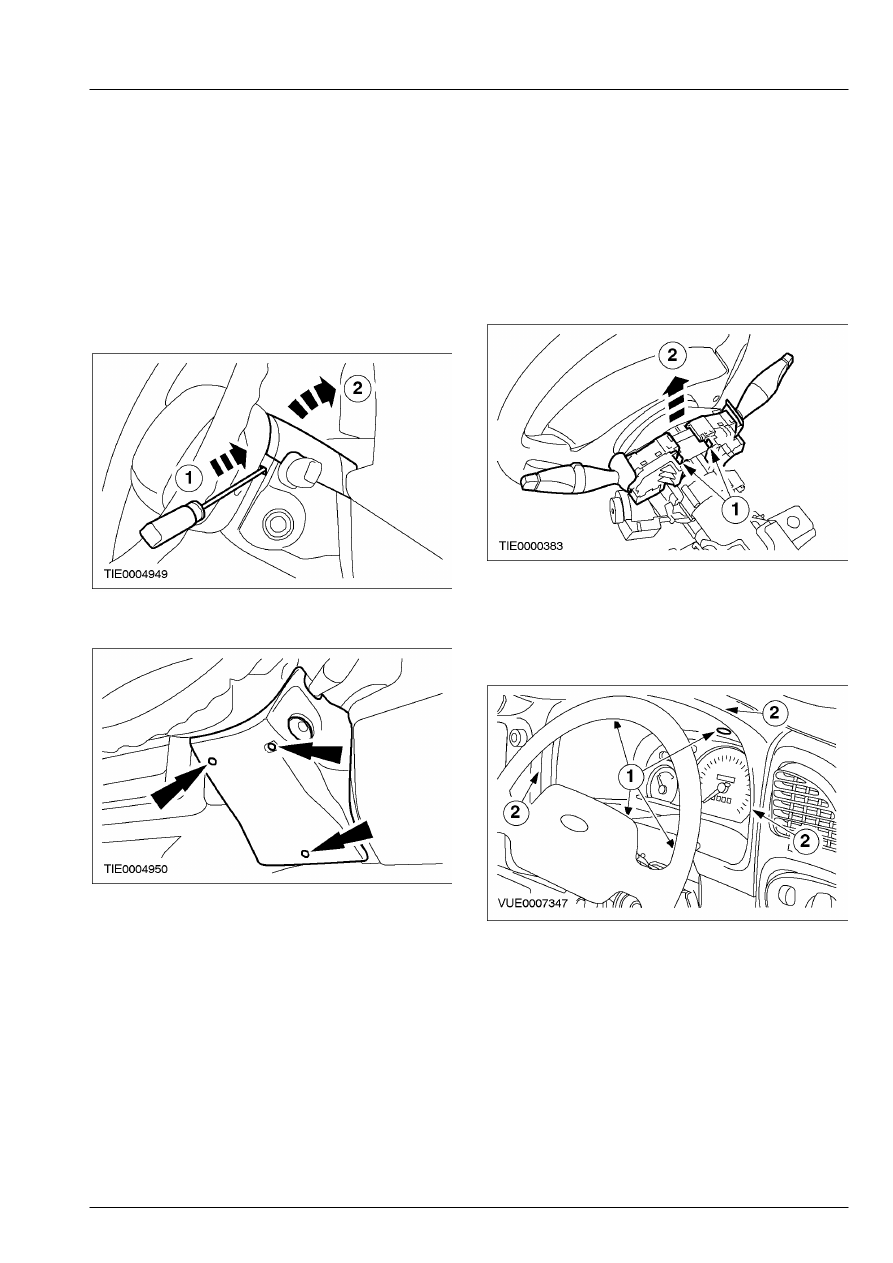

1.  Снимите верхний кожух рулевой  колонки.

       1. Используя отвертку с тонким

наконечником, освободите два зажима (по
одному с каждой стороны).

       2. Снимите кожух.









2.  Снимите нижний кожух рулевой  колонки.









3.  Отсоедините многофункциональный

переключатель рулевой колонки.

       1. Нажмите на стопорные элементы.
       2. Отсоедините многофункциональный

переключатель рулевой колонки.









4.  Снимите панель отделки щитка  приборов.

       1. Выверните винты.
       2. Высвободите зажимы и снимите панель

отделки щитка приборов.







412-01-6

Распределение и очищение воздуха 412-01-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



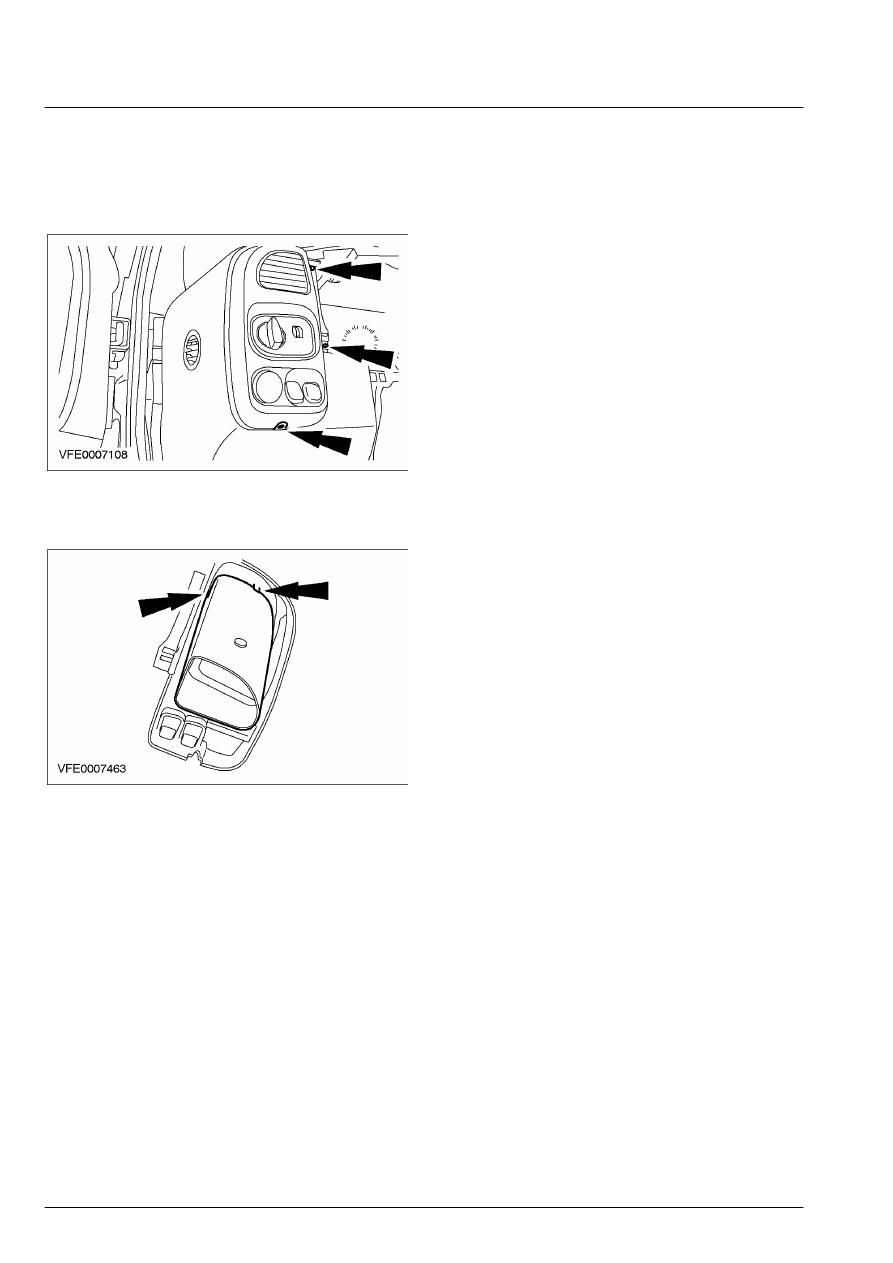

5.  Снимите гнездо панели приборов со

стороны водителя.

        •  Рассоедините четыре штекерных разъема

переключателей ламп.









6.  Снимите заслонку со стороны водителя (4

зажима).







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

412-01-7

Распределение и очищение воздуха 412-01-7



СНЯТИЕ И УСТАНОВКА



Центральные заслонки



Снятие



1.  Снимите верхний кожух рулевой  колонки.

       1. Используя отвертку с тонким

наконечником, освободите два зажима (по
одному с каждой стороны).

       2. Снимите кожух.









2.  Снимите нижний кожух рулевой  колонки.









3.  Отсоедините многофункциональный

переключатель рулевой колонки.

       1. Нажмите на стопорные элементы.
       2. Отсоедините многофункциональный

переключатель рулевой колонки.









4.  Снимите панель отделки щитка  приборов.

       1. Выверните винты.
       2. Высвободите зажимы и снимите панель

отделки щитка приборов.







412-01-8

Распределение и очищение воздуха 412-01-8



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



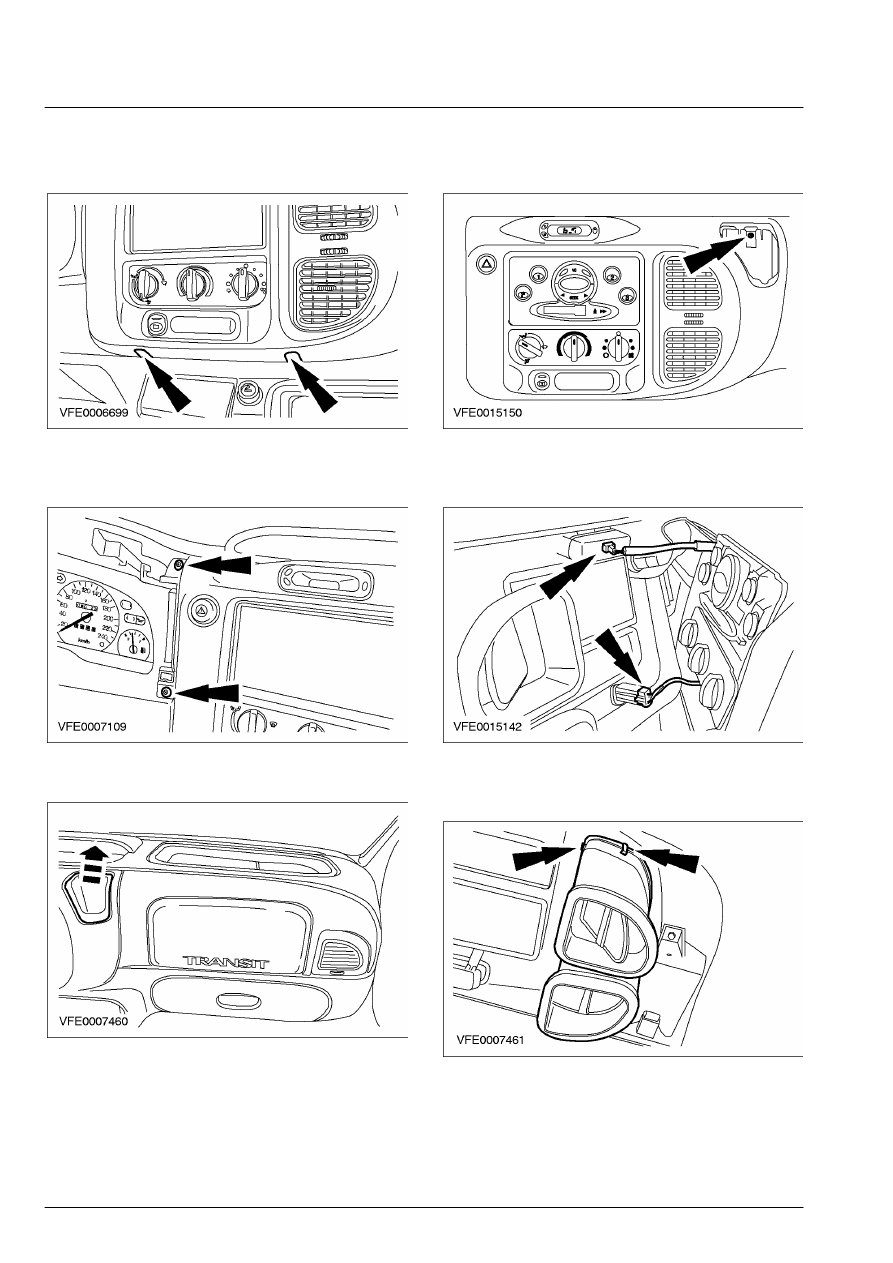

5.  Выверните нижние винты гнезда панели

приборов.









6.  Выверните боковые винты гнезда панели

приборов.









7.  Снимите лоток для вещей.









8.  Выверните верхний винт гнезда панели

приборов.









9.  Потяните гнездо панели приборов вперед  и

рассоедините штекерные разъемы.









10.  Снимите центральные заслонки (по 4

зажима на каждой).







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.
