211-02-30

Рулевое управление с усилителем 211-02-30



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

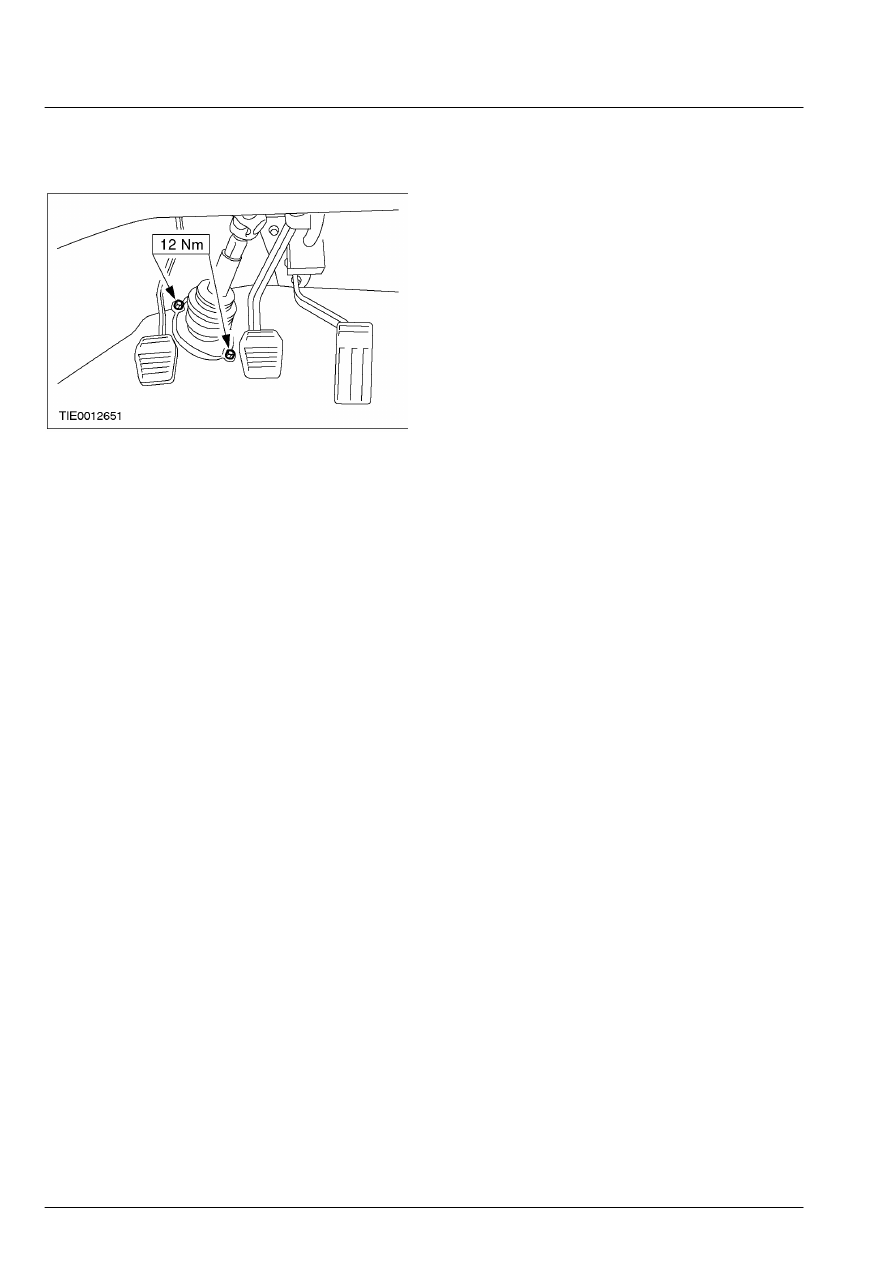

 9.  Закрепите нижний подшипник рулевой

колонки на перегородке кузова.









10.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите
из  системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.

 11.  Отрегулируйте углы установки передних

колес.    За дополнительной информацией
обратитесь к Разделу 204-00.

211-03-1

Рулевой привод 211-03-1



РАЗДЕЛ 211-03 Рулевой привод

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



211-03-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Рулевой привод .................................................................................................................................



211-03-3

ДИАГНОСТИКА И ПРОВЕРКИ





Рулевой привод .................................................................................................................................



211-03-4

СНЯТИЕ И УСТАНОВКА





Рулевая тяга................................................................................................................ (13 263 0)



211-03-5



Наконечник рулевой тяги.......................................................................................... (13 273 0)



211-03-8



Чехол рулевого механизма........................................................................................ (13 134 0)



211-03-10



211-03-2

Рулевой привод 211-03-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Контргайка наконечника рулевой  тяги 80

59

-

Гайка крепления наконечника рулевой  тяги 80 59 -



211-03-3

Рулевой привод 211-03-3



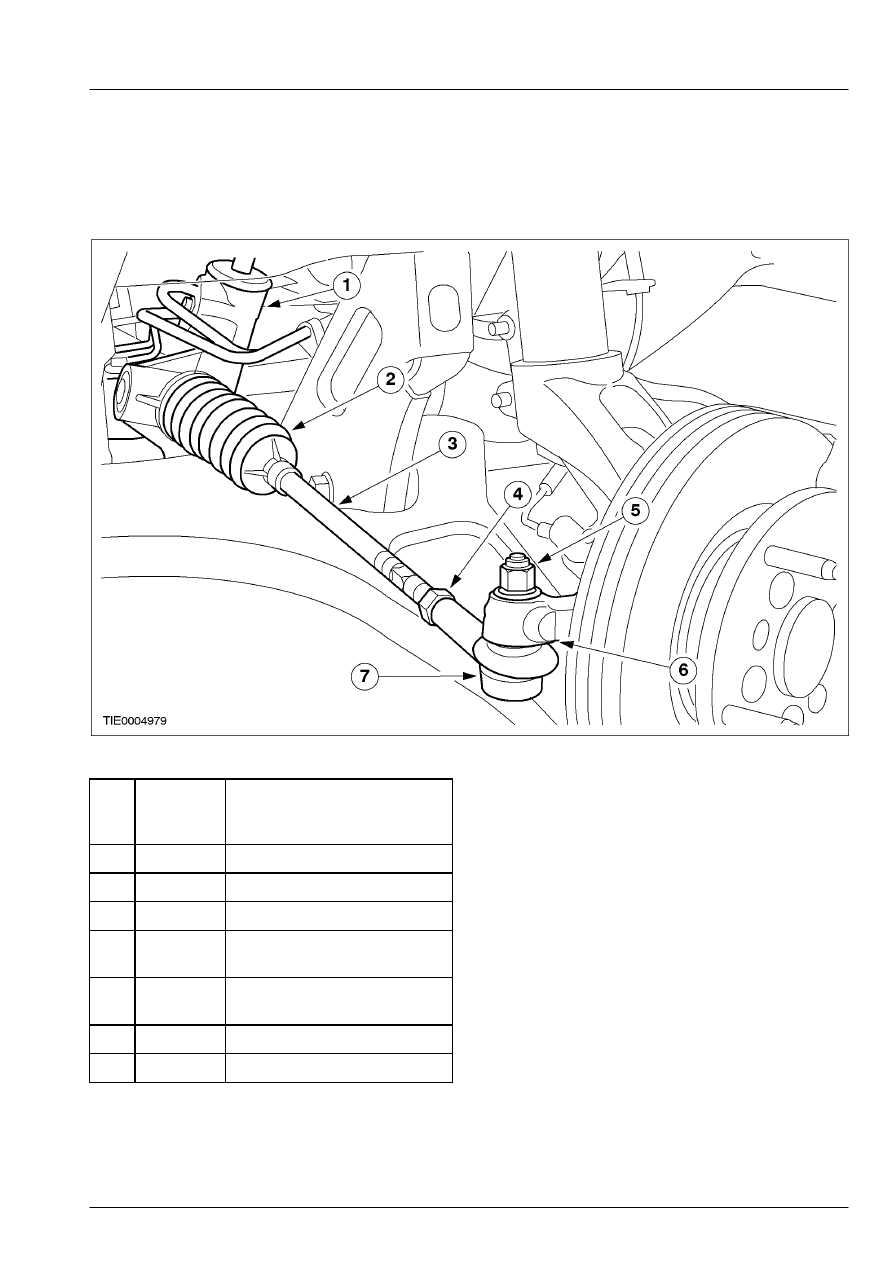

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Рулевой привод








Поз.



№

Запасной

Части



Наименование



1

Рулевой механизм

2

Чехол рулевого механизма

3

Рулевая тяга

4

Контргайка наконечника
рулевой  тяги

5

Гайка крепления наконечника
рулевой  тяги

6

Поворотный кулак колеса

7

Наконечник рулевой тяги
