Ford Transit (2001 год). Руководство - часть 427

211-03-4

Рулевой привод 211-03-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Рулевой привод



За дополнительной информацией обратитесь к
Разделу 211-00.

211-03-5

Рулевой привод 211-03-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Рулевая тяга (13 263 0)



Специальный инструмент



Торцевая головка для рулевой
тяги  рулевого механизма
211-245 (13-025)



Инструмент для зажимания
хомута  чехла
204-169 (14-044)



Общее оборудование





Трубный ключ



Наименование



Спецификация



Компаунд для
стопорения резьбовых
соединений

WSK-M2G349-A8



Снятие



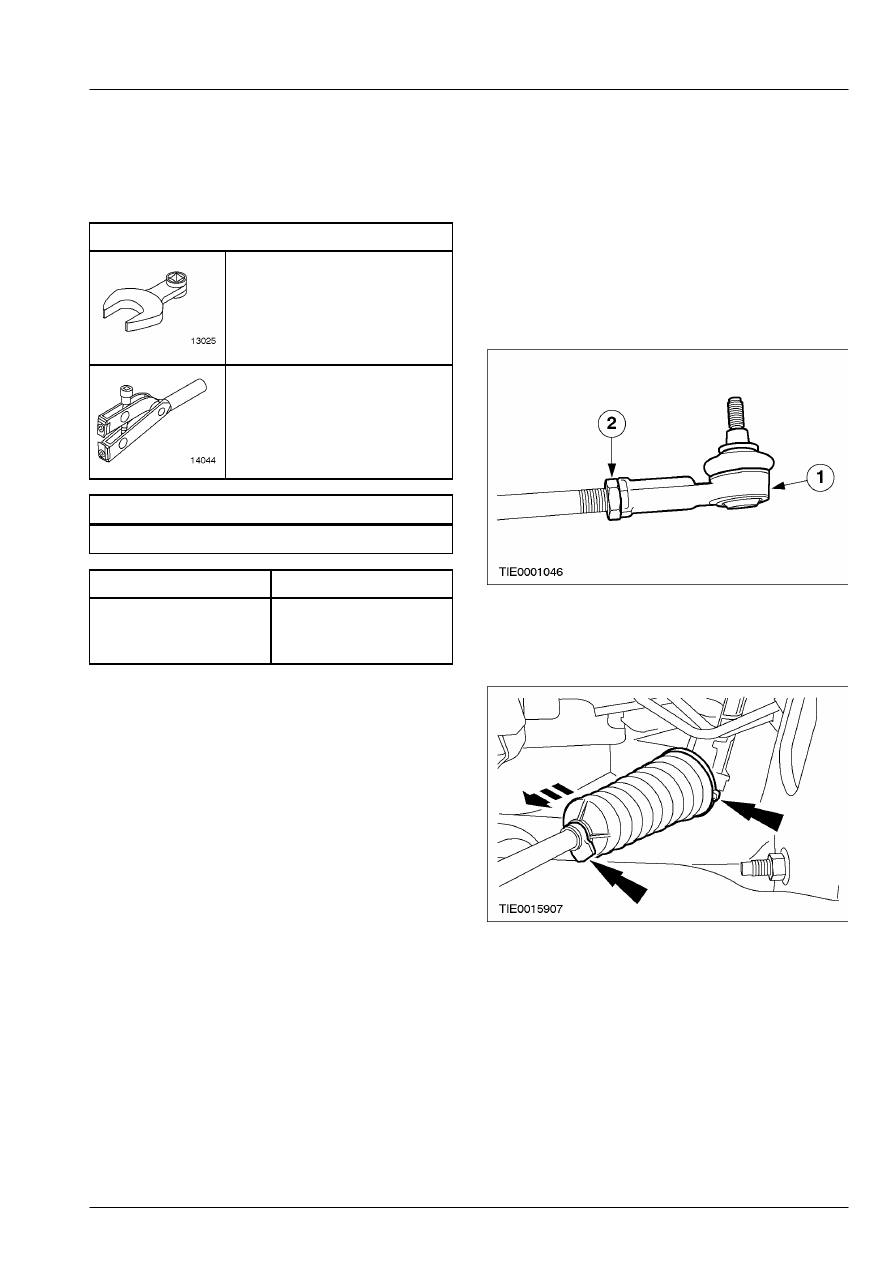

1.  Снимите рулевой механизм.    За

дополнительной информацией обратитесь к
Разделу 211-02.

2. ПРИМЕЧАНИЕ: Отметьте количество

оборотов,  требуемых для снятия наконечника
рулевой  тяги.

    Снимите наконечник рулевой тяги и

контргайку наконечника рулевой тяги.

       1. Снимите наконечник рулевой тяги.
       2. Отверните контргайку наконечника  рулевой

тяги.









3.  Снимите чехол рулевого механизма.

        •  Отбракуйте за дальнейшей  ненадобностью

внутренний хомут.







211-03-6

Рулевой привод 211-03-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



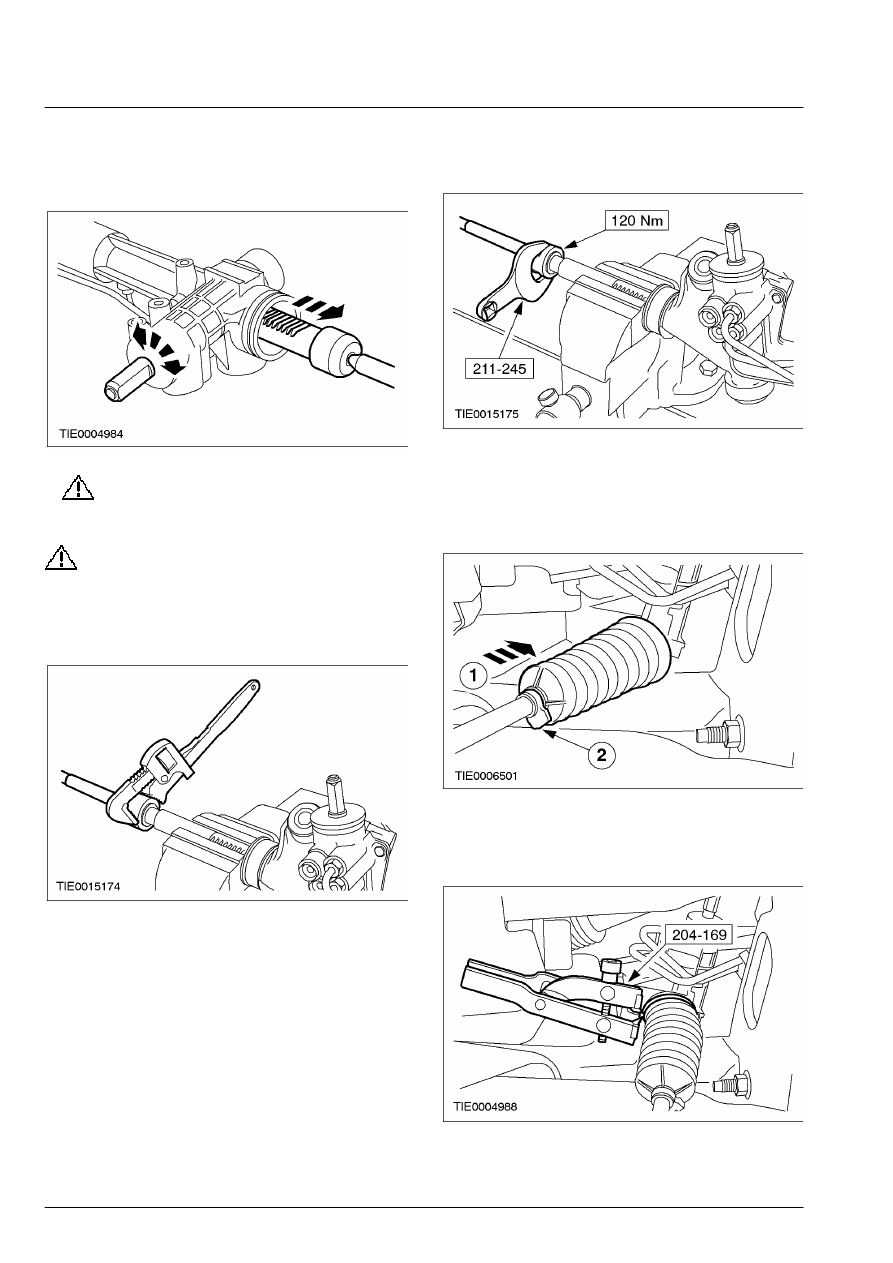

4.  Поверните шестерню рулевого механизма,

чтобы получить доступ к рейке рулевого
механизма.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Зажмите рейку

рулевого механизма в  тисках.   Не
зажимайте картер рулевого  механизма.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте

защитные элементы для  губок тисков.

    Закрепите рулевой механизм в тисках и,

используя подходящий    трубный ключ,
снимите  рулевую тягу.







Установка



1.  Удалите любые следы компаунда для

стопорения резьбовых соединений с
резьбового конца рейки рулевого
механизма.

 2.  Нанесите на резьбовое отверстие в  рулевой

тяге     компаунд для стопорения резьбовых
соединений .

 3.  Установите рулевую тягу, используя

специальный инструмент.









4.  Установите чехол и наружный хомут

рулевого механизма.

       1. Установите чехол.
       2. Установите наружный хомут.









5.  Используя специальный инструмент,

установите новый внутренний хомут чехла
рулевого механизма.







211-03-7

Рулевой привод 211-03-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

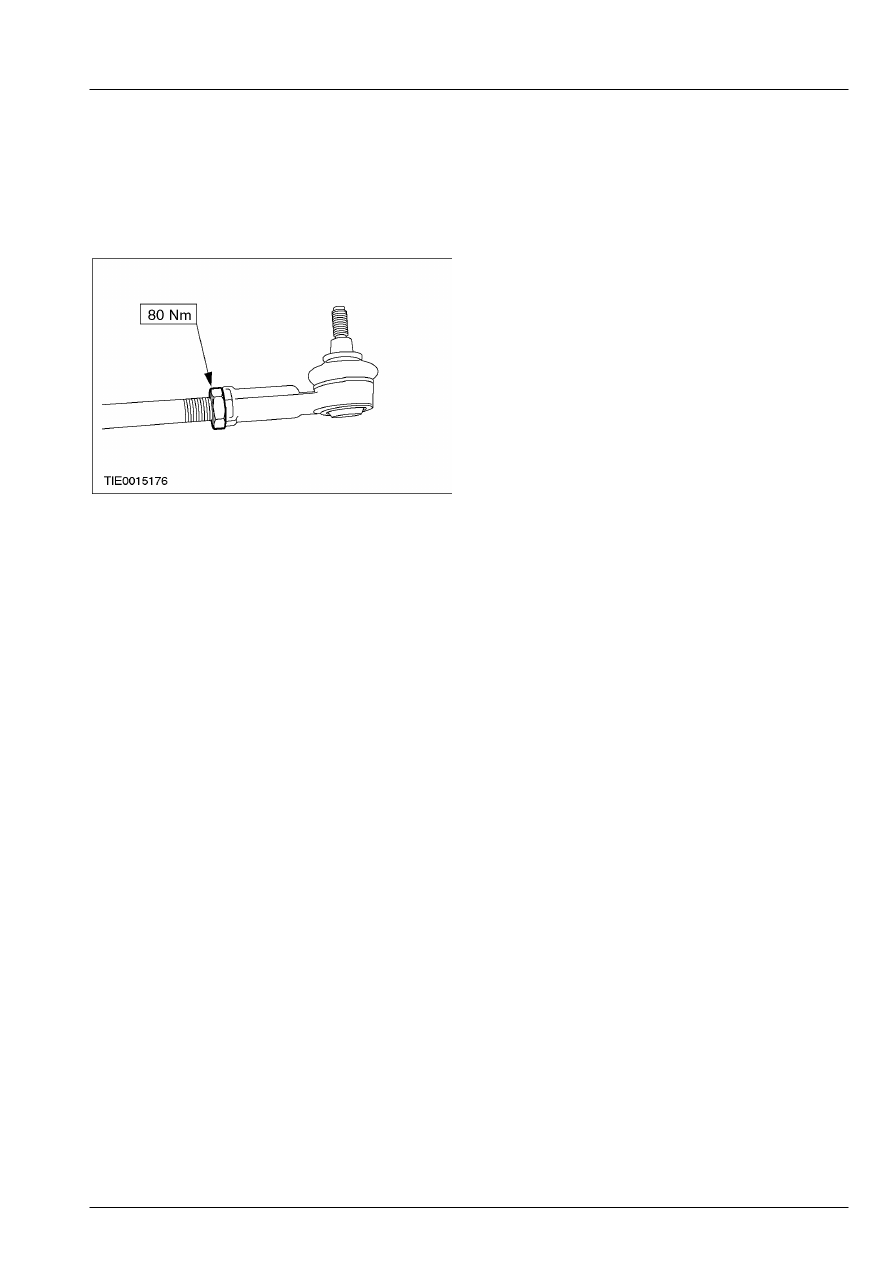

6. ПРИМЕЧАНИЕ: Установите наконечник

рулевой тяги,  используя при установке то же
количество  оборотов, что и при его снятии.

    Установите наконечник рулевой тяги и

контргайку наконечника рулевой тяги.









7.  Установите рулевой механизм.    За

дополнительной информацией обратитесь к
Разделу 211-02.

 8.  Отрегулируйте углы установки передних

колес.    За дополнительной информацией
обратитесь к Разделу 204-00.
