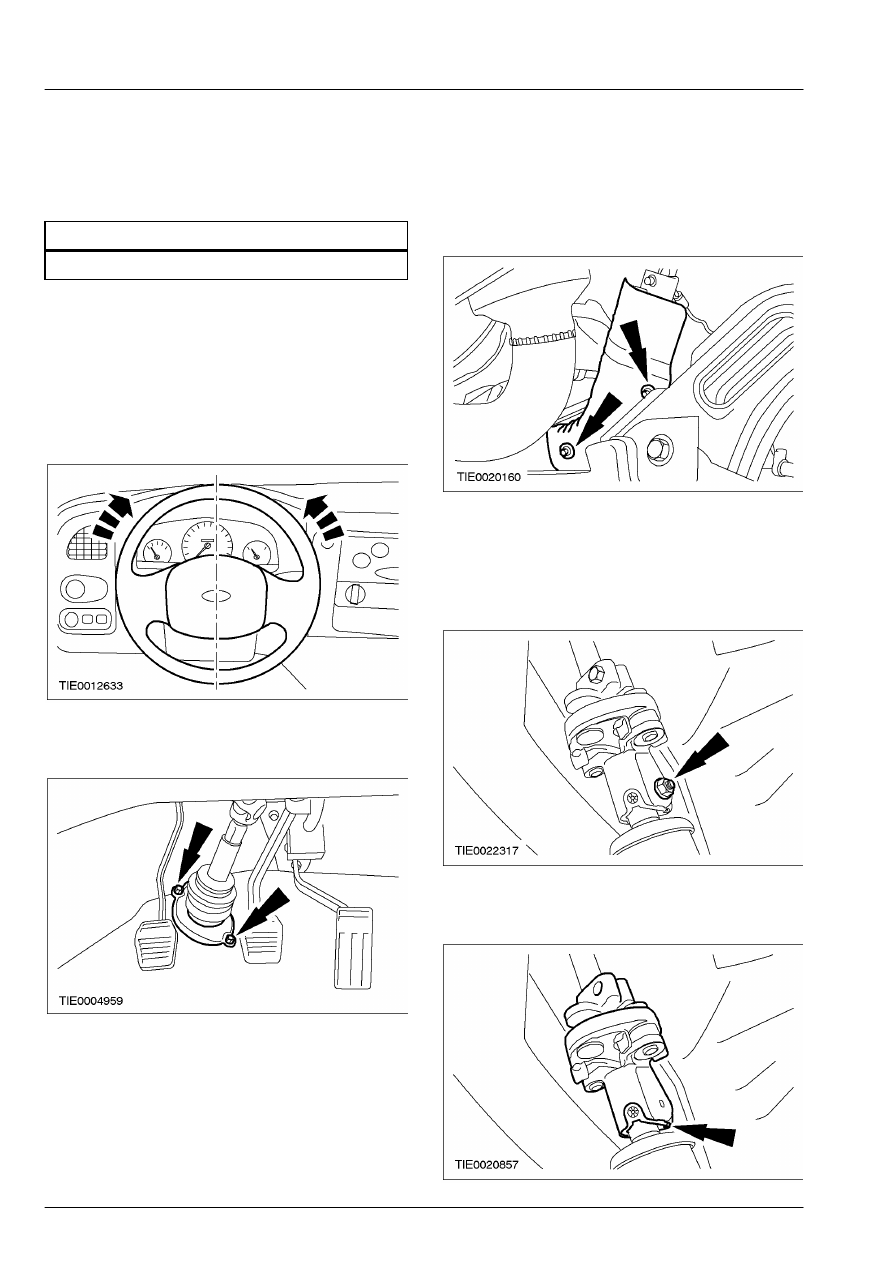

211-02-26

Рулевое управление с усилителем 211-02-26



СНЯТИЕ И УСТАНОВКА



Рулевой механизм (13 116 0)



Общее оборудование





Двухопорный съемник



Снятие

Все автомобили
1. ПРИМЕЧАНИЕ: Убедитесь в том, что

передние колеса  направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.









2.  Отсоедините нижний подшипник рулевой

колонки от перегородки.









3.  Снимите передние колеса в сборе с  шинами.

За дополнительной информацией
обратитесь к Разделу 204-04.

Автомобили с двигателем 2.3L с  левосторонним
управлением
 4.  Снимите теплозащитный экран шарнирной

муфты рулевой колонки.







Все автомобили
 5.  Снимите нижний стяжной болт шарнирной

муфты рулевой колонки.

        •  Отбракуйте болт за его дальнейшей

ненадобностью.







Автомобили, изготовленные начиная с  01.2000 г.
 6.  Освободите стопорное кольцо.







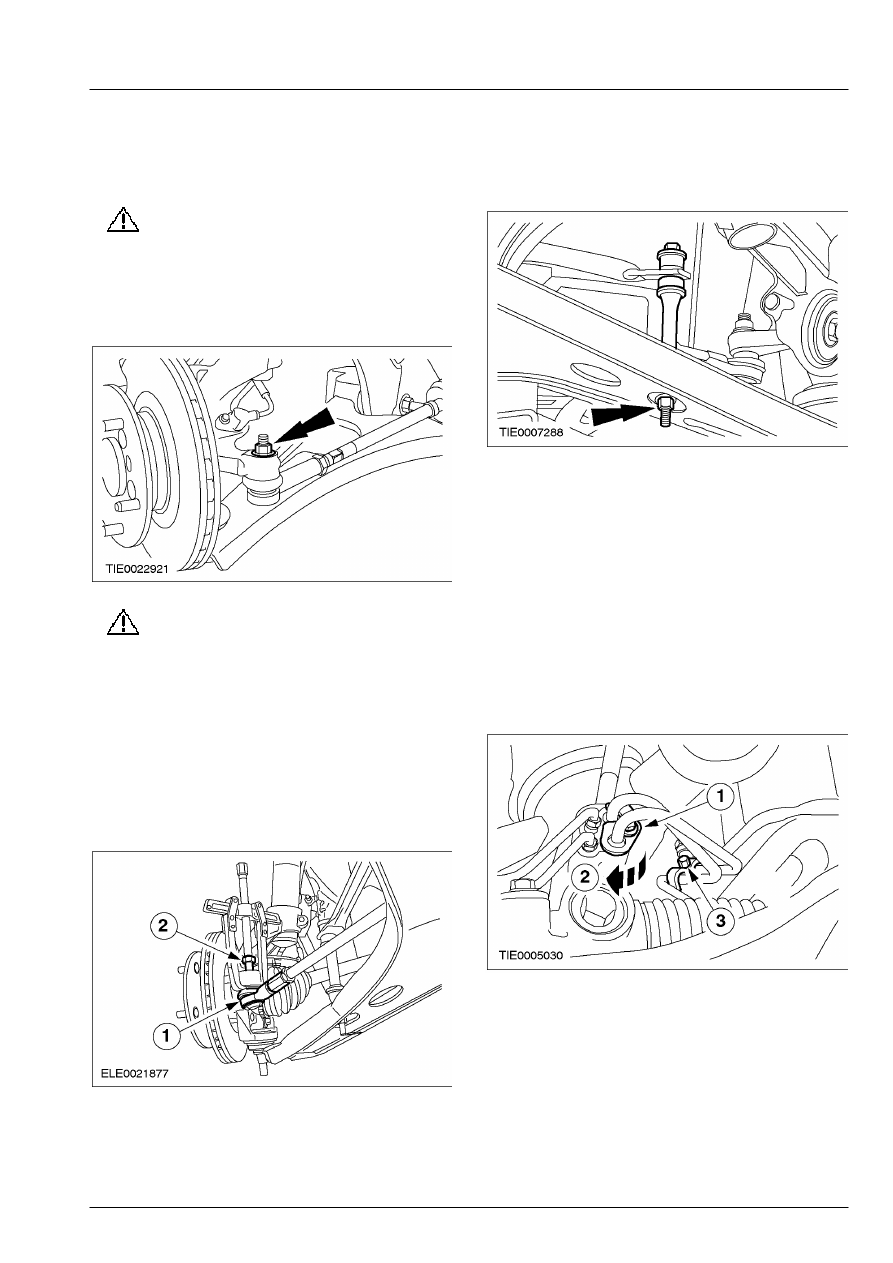

211-02-27

Рулевое управление с усилителем 211-02-27



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили
 7.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

8.

ПРЕДОСТЕРЕЖЕНИЕ: Оставьте гайки

крепления наконечников  рулевой тяги
на месте, чтобы защитить  шпильки
шаровых шарниров.

    Отпустите гайки крепления  наконечников

рулевой тяги.







9.

ПРЕДОСТЕРЕЖЕНИЕ: Закройте

уплотнения шаровых шарниров
мягкой тканью во избежание их
повреждения.

    При помощи подходящего двухопорного

съемника отсоедините наконечники
рулевых  тяг от поворотных кулаков.

       1. Отпустите наконечники рулевых тяг.
       2. Снимите гайки крепления наконечников

рулевых тяг и отбракуйте их за дальнейшей
ненадобностью.









10.  Отсоедините соединительные рычаги

стабилизатора поперечной устойчивости от
нижних рычагов (если установлены).









11.  Отсоедините трубопроводы усилителя

рулевого управления от рулевого
механизма.

       1. Выверните болт.
       2. Поверните зажимную планку.
       3. Отсоедините трубопроводы от  поперечины

переднего моста.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.







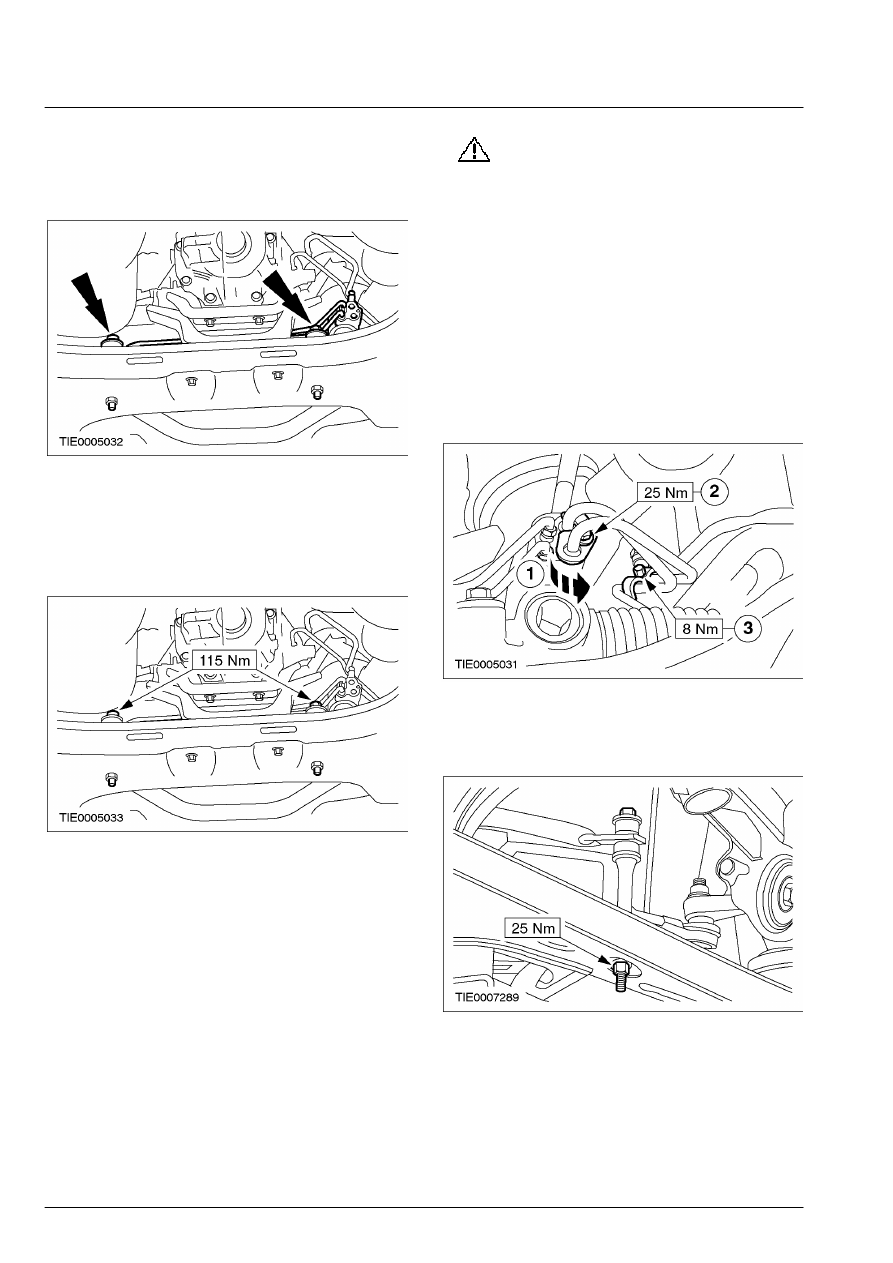

211-02-28

Рулевое управление с усилителем 211-02-28



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

12. ПРИМЕЧАНИЕ: Снимите рулевой механизм

через  колесную арку со стороны водителя.

    Снимите рулевой механизм.







Установка

Все автомобили
 1.  Установите рулевой механизм.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что трубопроводы  усилителя
рулевого управления правильно
подсоединены к блоку клапанов.

ПРИМЕЧАНИЕ: Установите новые
уплотнительные  кольца круглого сечения
трубопроводов  усилителя рулевого управления.
    Подсоедините трубопроводы усилителя

рулевого управления к рулевому
механизму.

       1. Поверните зажимную планку.
       2. Установите болт.
       3. Закрепите трубопроводы на поперечине

переднего моста.









3.  Подсоедините соединительные рычаги

стабилизатора поперечной устойчивости к
нижним рычагам (если установлены).







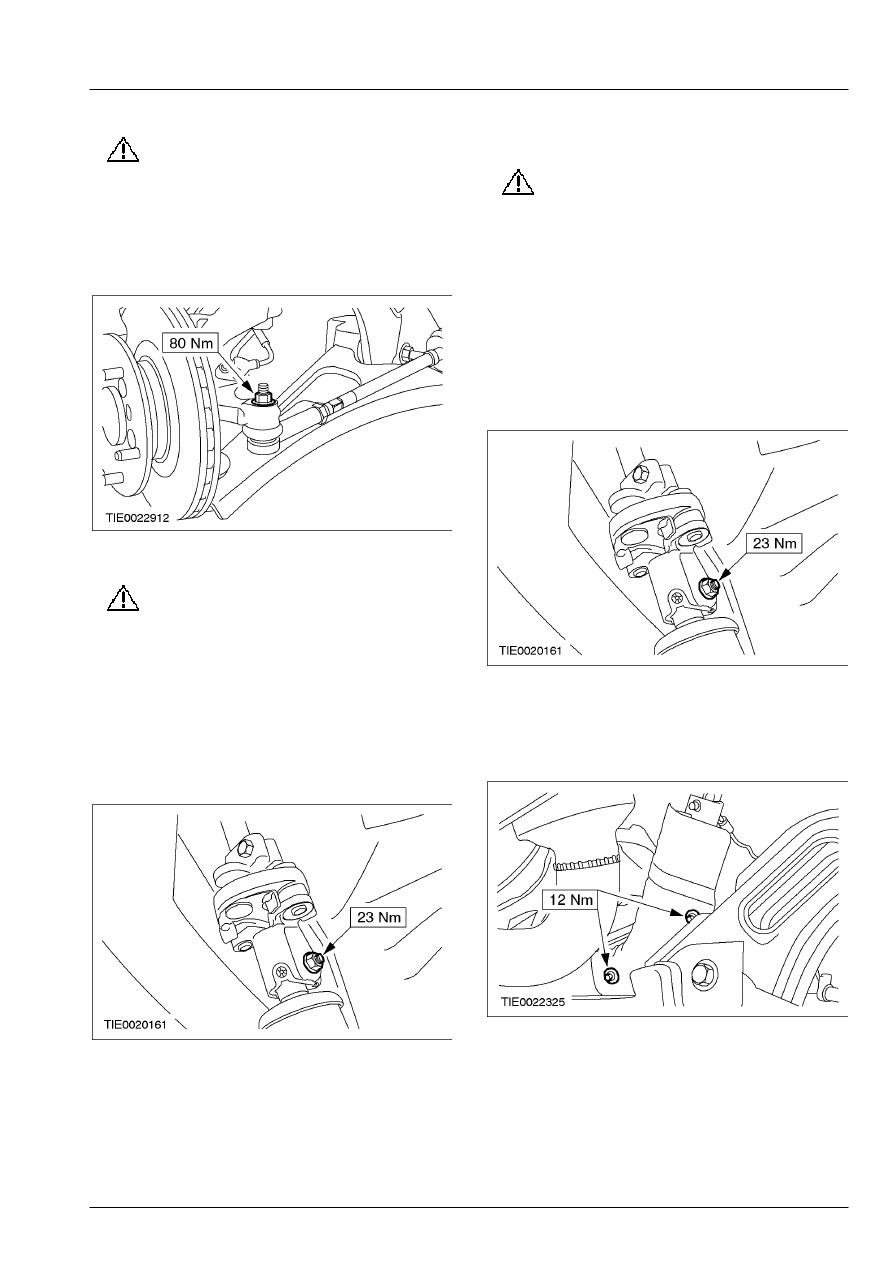

211-02-29

Рулевое управление с усилителем 211-02-29



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

4.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые гайки крепления  наконечников
рулевых тяг.   Несоблюдение этой
инструкции может  привести к
травматическим последствиям.

    Подсоедините наконечники рулевых тяг к

поворотным кулакам.







Автомобили, изготовленные вплоть до  12.1999 г.

5.

ПРЕДУПРЕЖДЕНИЕ: Установите

новый нижний стяжной болт
шарнирной муфты рулевой колонки.
Несоблюдение этой инструкции может
привести к травматическим
последствиям.

ПРИМЕЧАНИЕ: Убедитесь в том, что ступицы
колес  развернуты строго вперед.
    Соедините шарнирную муфту рулевой

колонки с шестерней рулевого механизма.







Автомобили, изготовленные начиная с  01.2000 г.

6.

ПРЕДУПРЕЖДЕНИЕ: Установите

новый нижний стяжной болт
шарнирной муфты рулевой колонки.
Несоблюдение этой инструкции может
привести к травматическим
последствиям.

ПРИМЕЧАНИЕ: Убедитесь в том, что ступицы
колес  развернуты строго вперед.
ПРИМЕЧАНИЕ: Убедитесь в правильности
установки  стопорного кольца.
    Соедините шарнирную муфту рулевой

колонки с шестерней рулевого механизма.







Автомобили с двигателем 2.3L с  левосторонним
управлением
 7.  Установите теплозащитный экран

шарнирной муфты рулевой колонки.







Все автомобили
 8.  Установите передние колеса в сборе с

шинами.    За дополнительной информацией
обратитесь к Разделу 204-04.
