Ford Transit (2001 год). Руководство - часть 423

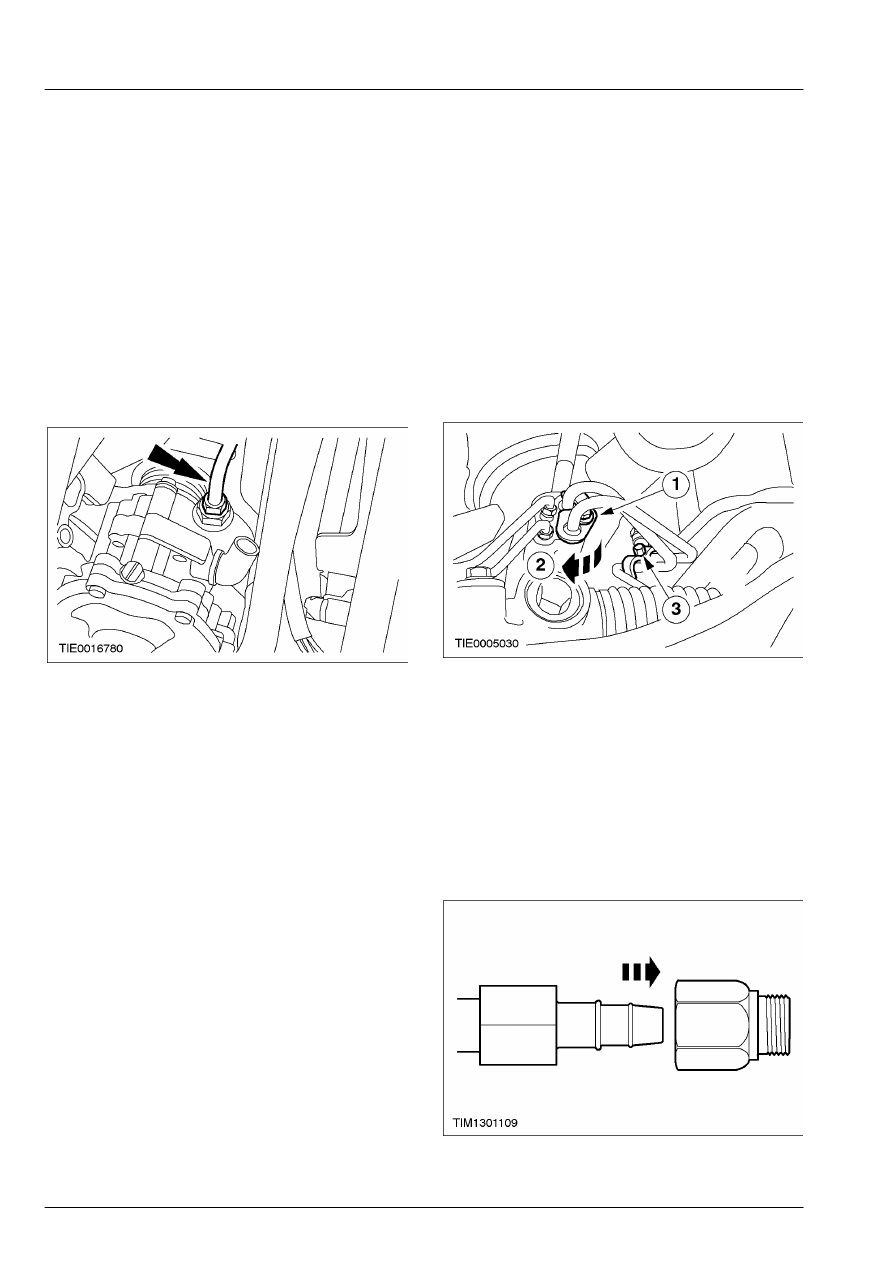

211-02-18

Рулевое управление с усилителем 211-02-18



СНЯТИЕ И УСТАНОВКА



Нагнетательная магистраль, идущая от насоса усилителя рулевого управления к

рулевому механизму — 2.0 л дизель (13 440 0)



Снятие



1.  Снимите впускной коллектор.    За

дополнительной информацией обратитесь к
Разделу 303-01A / 303-01B / 303-01C.

 2.  Отсоедините трубопровод усилителя

рулевого управления от насоса усилителя
рулевого управления.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 4.  Отсоедините трубопровод усилителя

рулевого управления от рулевого
механизма.

       1. Выверните болт.
       2. Поверните зажимную планку.
       3. Отсоедините трубопроводы от  поперечины

переднего моста.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









5.  Снимите нагнетательную магистраль,

идущую от насоса усилителя рулевого
управления к рулевому механизму.

Установка



1.  Установите новое ниппельное  соединение

между трубопроводом усилителя  рулевого
управления и насосом усилителя  рулевого
управления.







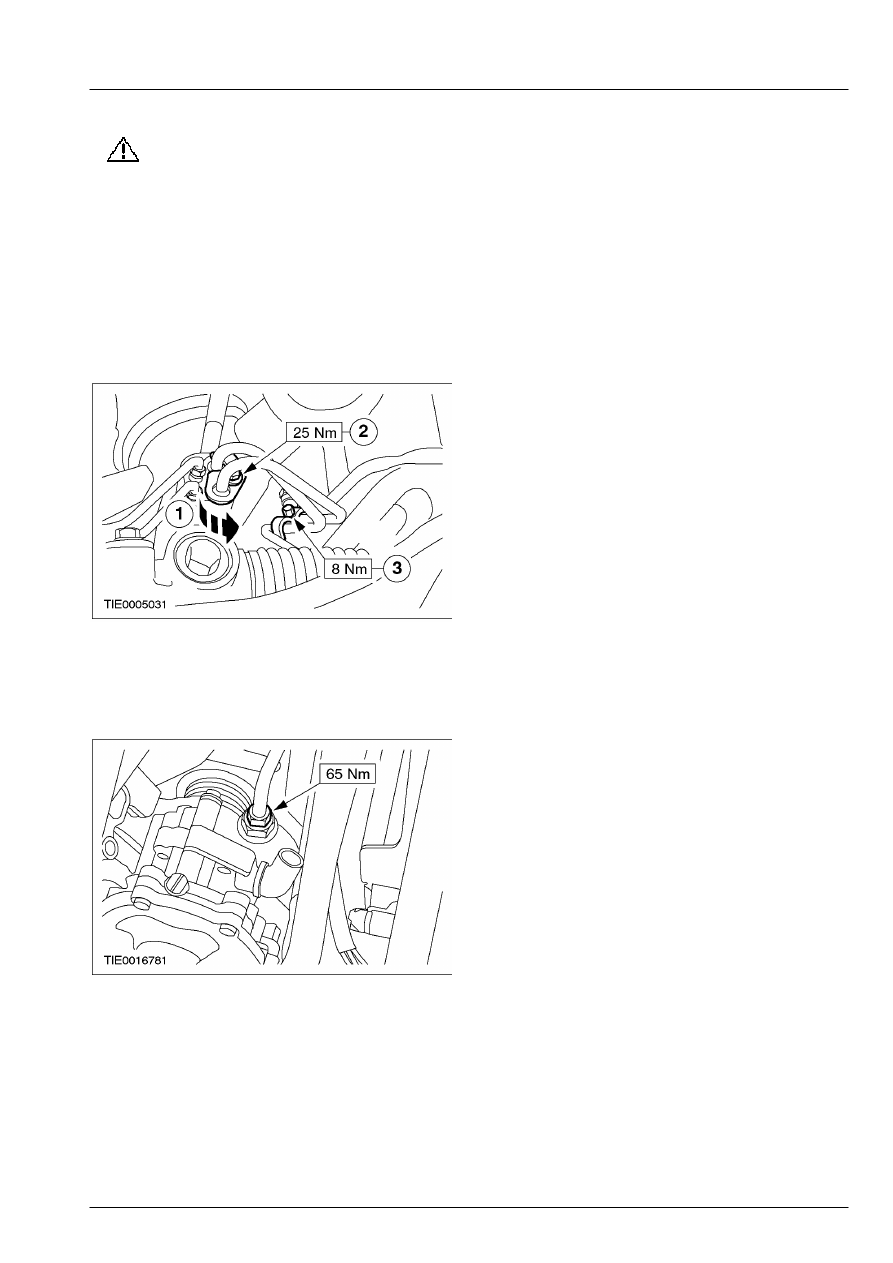

211-02-19

Рулевое управление с усилителем 211-02-19



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

2.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что трубопровод  усилителя
рулевого управления правильно
подсоединен к блоку клапанов.

    Подсоедините трубопровод усилителя

рулевого управления к рулевому
механизму.

       1. Поверните зажимную планку.
       2. Установите болт.
       3. Закрепите трубопроводы на поперечине

переднего моста.









3.  Опустите автомобиль.

 4.  Подсоедините трубопровод усилителя

рулевого управления к насосу усилителя
рулевого управления.









5.  Установите впускной коллектор.    За

дополнительной информацией обратитесь к
Разделу 303-01A / 303-01B / 303-01C.

 6.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите из
системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.

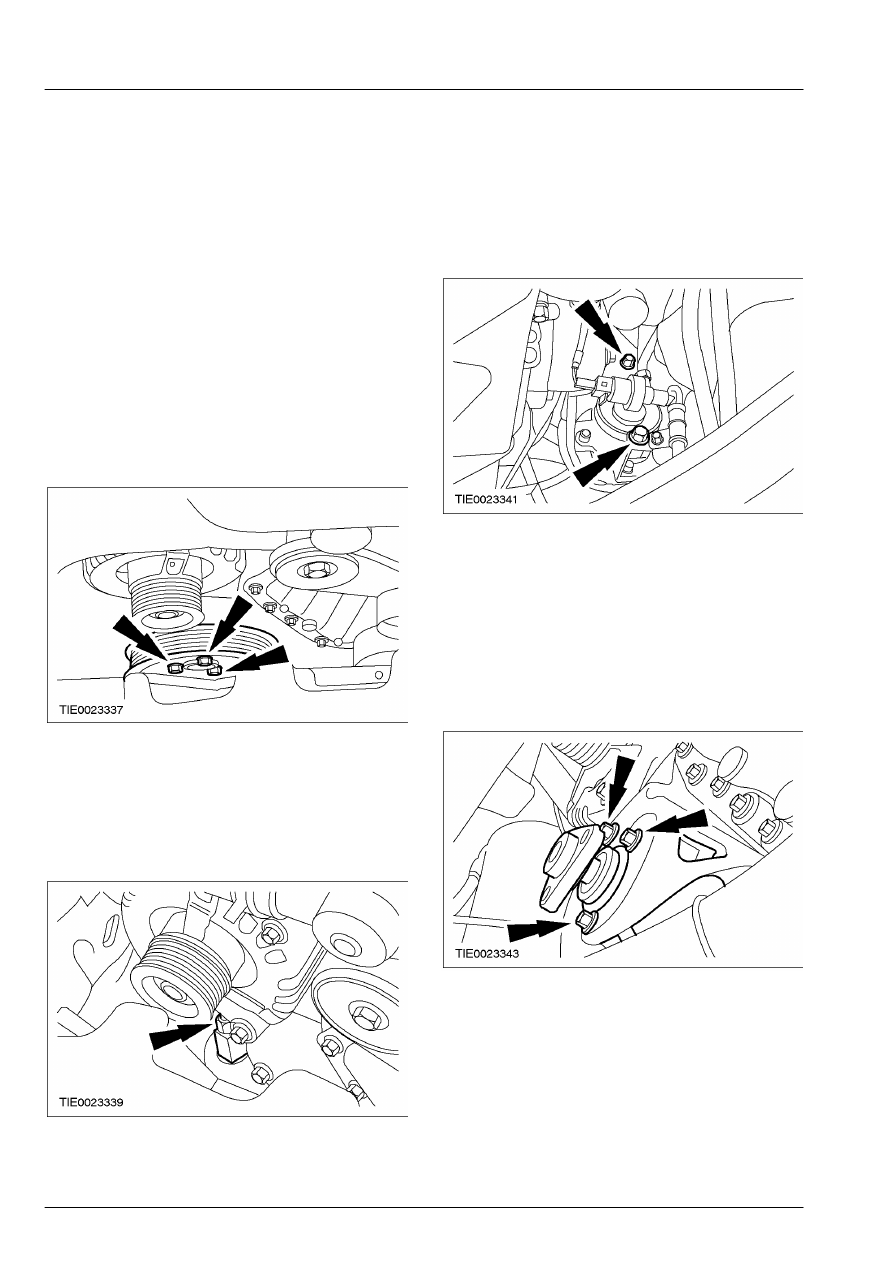

211-02-20

Рулевое управление с усилителем 211-02-20



СНЯТИЕ И УСТАНОВКА



Нагнетательная магистраль, идущая от насоса усилителя рулевого управления к

рулевому механизму — 2.3L (13 440 0)



Снятие



1.  Снимите ремень привода аксессуаров    За

дополнительной информацией обратитесь к
Разделу 303-05.

 2.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 3.  Снимите шкив насоса усилителя рулевого

управления.

        •  При помощи шестигранного ключа на 9 мм

заблокируйте шкив насоса рулевого
управления от проворачивания.









4.  Отпустите ниппельное соединение между

трубопроводом усилителя рулевого
управления и насосом усилителя рулевого
управления на два оборота.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









5.  Выверните задние болты крепления  насоса

усилителя рулевого управления.







6. ПРИМЕЧАНИЕ: Вследствие наличия зазора

между  насосом усилителя рулевого управления
и  генератором отсоединение трубопровода
усилителя рулевого управления возможно
только при том условии, что насос усилителя
рулевого управления отсоединен от опорного
кронштейна.

    Выверните передние болты крепления

насоса усилителя рулевого управления.







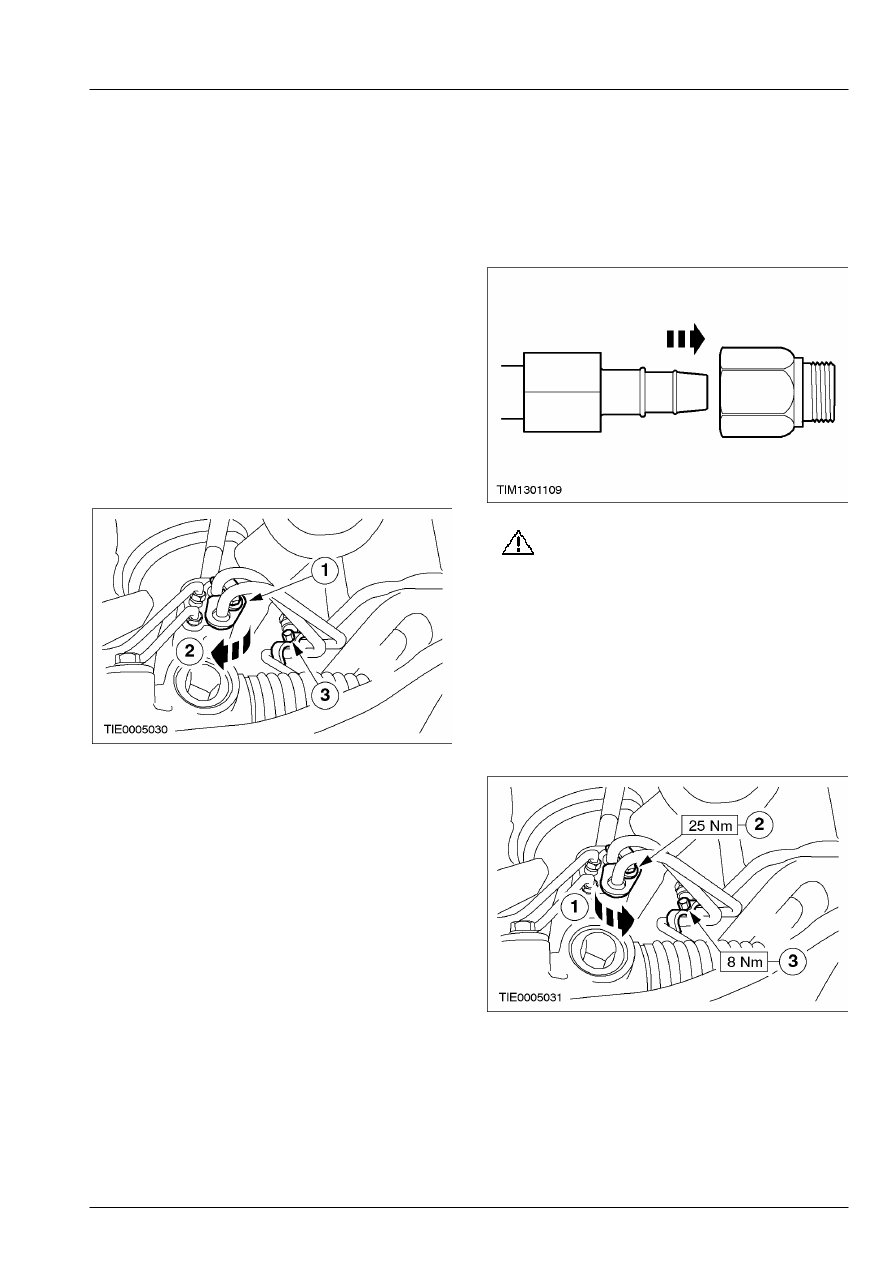

211-02-21

Рулевое управление с усилителем 211-02-21



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

7. ПРИМЕЧАНИЕ: Используя проволочный

хомутик,  подвесьте насос усилителя рулевого
управления.

    Отсоедините трубопровод усилителя

рулевого управления от насоса усилителя
рулевого управления.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.

 8.  Отсоедините трубопровод усилителя

рулевого управления от рулевого
механизма.

       1. Выверните болт.
       2. Поверните зажимную планку.
       3. Отсоедините трубопроводы от  поперечины

переднего моста.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









9.  Снимите нагнетательную магистраль,

идущую от насоса усилителя рулевого
управления к рулевому механизму.

Установка



1.  Установите новое ниппельное  соединение

между трубопроводом усилителя  рулевого
управления и насосом усилителя  рулевого
управления.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что трубопровод  усилителя
рулевого управления правильно
подсоединен к блоку клапанов.

    Подсоедините трубопровод усилителя

рулевого управления к рулевому
механизму.

       1. Поверните зажимную планку.
       2. Установите болт.
       3. Закрепите трубопроводы на поперечине

переднего моста.







3. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью ниппельное соединение
трубопровода усилителя рулевого  управления.

    Подсоедините трубопровод усилителя

рулевого управления к насосу усилителя
рулевого управления.
