Ford Transit (2001 год). Руководство - часть 424

211-02-22

Рулевое управление с усилителем 211-02-22



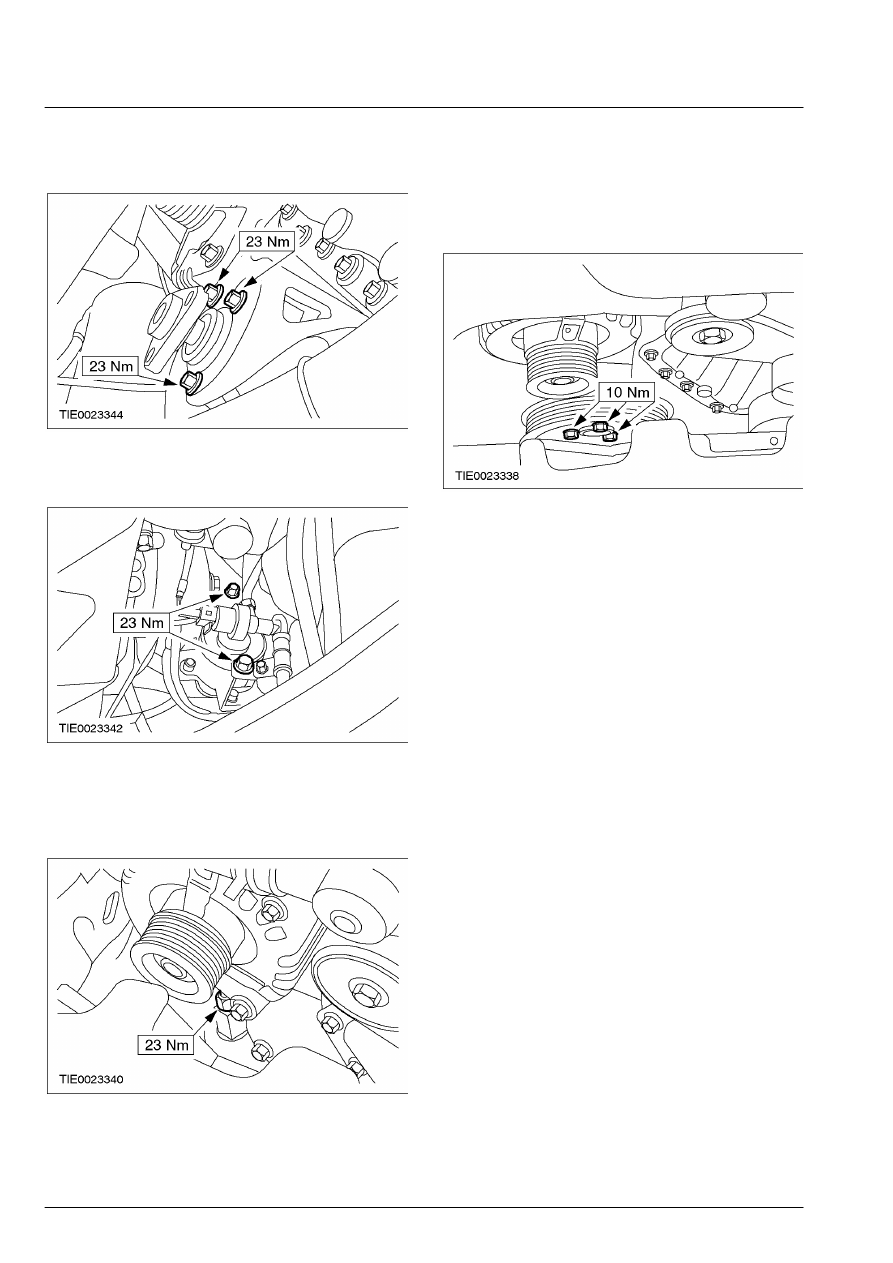

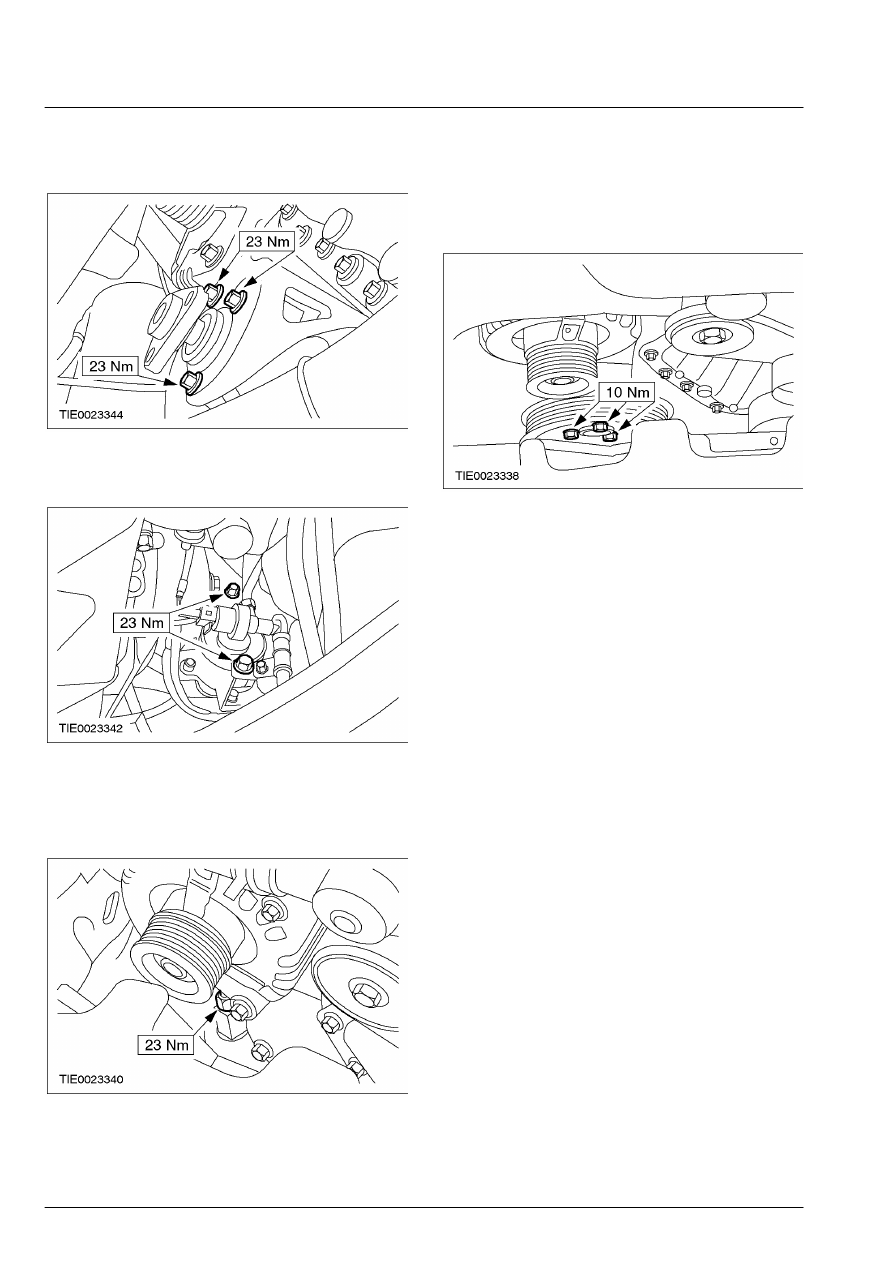

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 4.  Установите передние болты крепления

насоса усилителя рулевого управления.









5.  Установите задние болты крепления

усилителя рулевого управления.









6.  Затяните ниппельное соединение между

трубопроводом усилителя рулевого
управления и насосом усилителя рулевого
управления.









7.  Установите шкив насоса усилителя

рулевого управления.

        •  При помощи шестигранного ключа на 9 мм

заблокируйте шкив насоса рулевого
управления от проворачивания.









8.  Опустите автомобиль.

 9.  Установите ремень привода аксессуаров.

За дополнительной информацией
обратитесь к Разделу 303-05.

 10.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите
из  системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.

211-02-23

Рулевое управление с усилителем 211-02-23



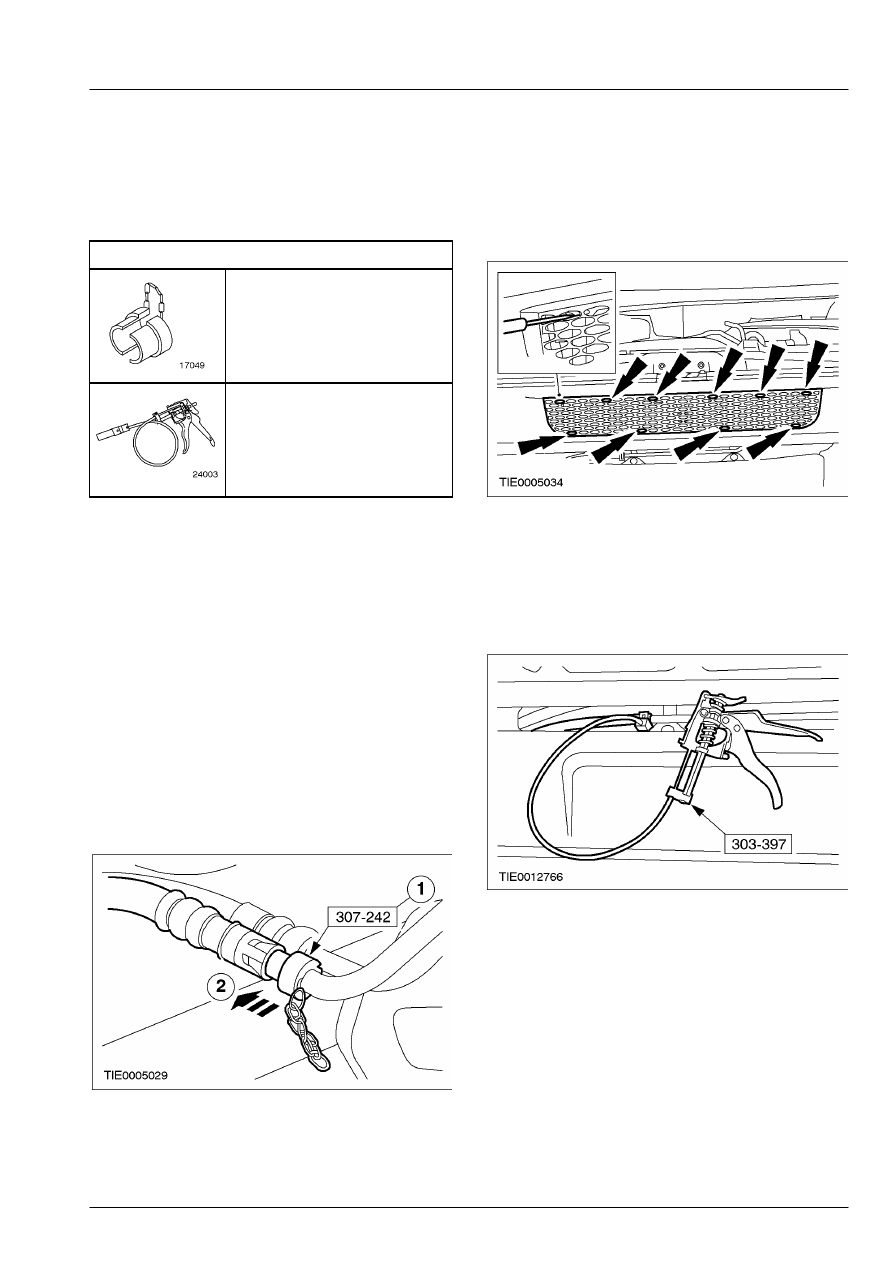

СНЯТИЕ И УСТАНОВКА



Возвратный шланг, идущий от рулевого механизма к охладителю рабочей жидкости

(13 441 0)



Специальный инструмент





Съемник трубопровода
охлаждения  масла
307-242 (17-049)



Приспособление для
снятия/установки  хомутов
шлангов охлаждающей
жидкости
303-397 (24-003)



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Используя специальный инструмент,

отсоедините трубопровод охладителя
рабочей жидкости усилителя рулевого
управления.

       1. Вставьте специальный инструмент в

быстродействующую муфту.

       2. Проведите специальным инструментом

вдоль шланга, чтобы освободить
фиксирующие  лапки.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









3.  Опустите автомобиль.

 4.  Снимите решетку радиатора.
        •  При помощи тонкой отвертки освободите

зажимы.









5.  Используя специальный инструмент,

отсоедините трубопровод охладителя
рабочей жидкости усилителя рулевого
управления.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









6.  Снимите шланг охладителя рабочей

жидкости усилителя рулевого управления.

Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

 2.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите из
системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.

211-02-24

Рулевое управление с усилителем 211-02-24



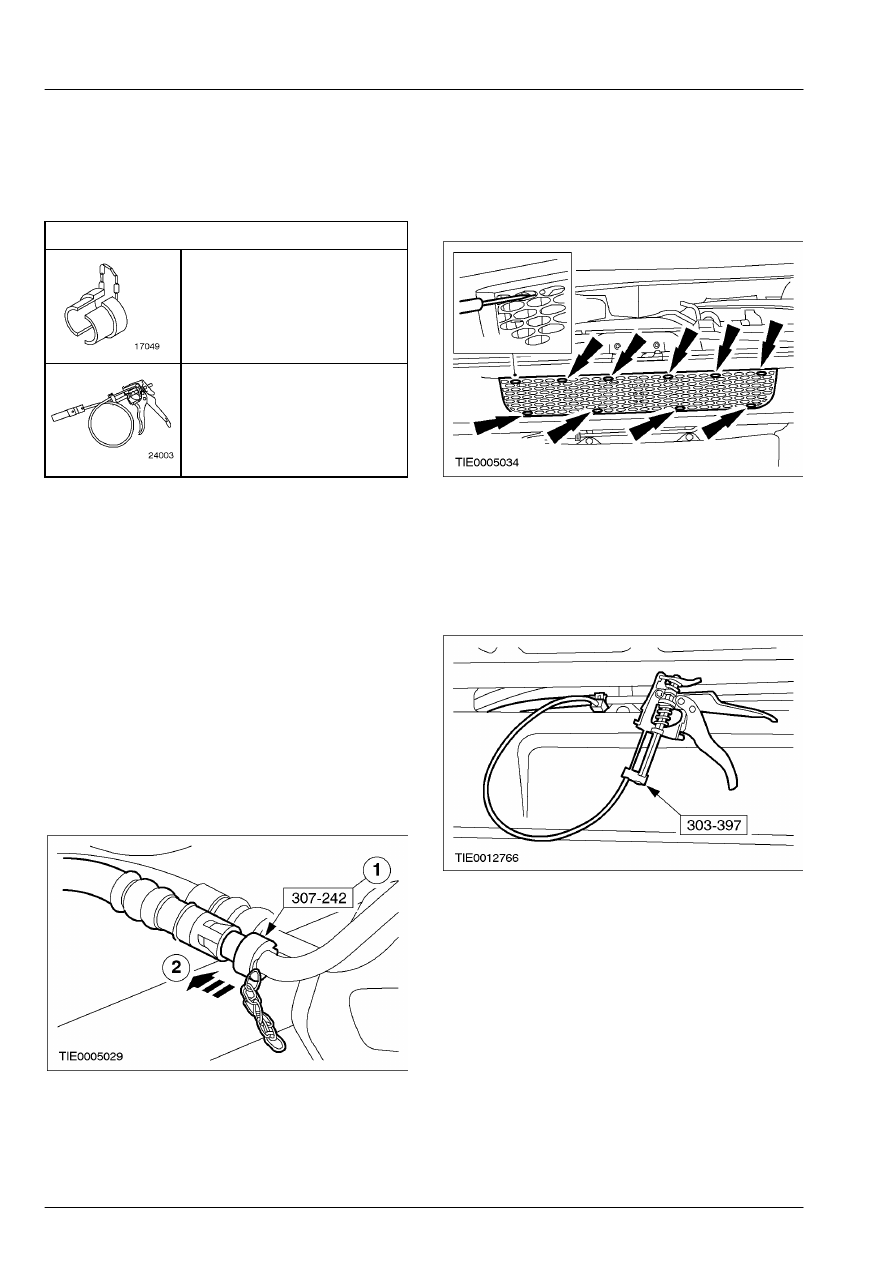

СНЯТИЕ И УСТАНОВКА



Охладитель рабочей жидкости усилителя рулевого управления (13 444 0)



Специальный инструмент





Съемник трубопровода
охлаждения  масла
307-242 (17-049)



Приспособление для
снятия/установки  хомутов
шлангов охлаждающей
жидкости
303-397 (24-003)



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Используя специальный инструмент,

отсоедините трубопровод охладителя
рабочей жидкости усилителя рулевого
управления.

       1. Вставьте специальный инструмент в

быстродействующую муфту.

       2. Проведите специальным инструментом

вдоль трубопровода, чтобы освободить
фиксирующие лапки.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









3.  Опустите автомобиль.

 4.  Снимите решетку радиатора.
        •  При помощи тонкой отвертки освободите

зажимы.









5.  Используя специальный инструмент,

отсоедините трубопровод охладителя
рабочей жидкости усилителя рулевого
управления.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.







211-02-25

Рулевое управление с усилителем 211-02-25



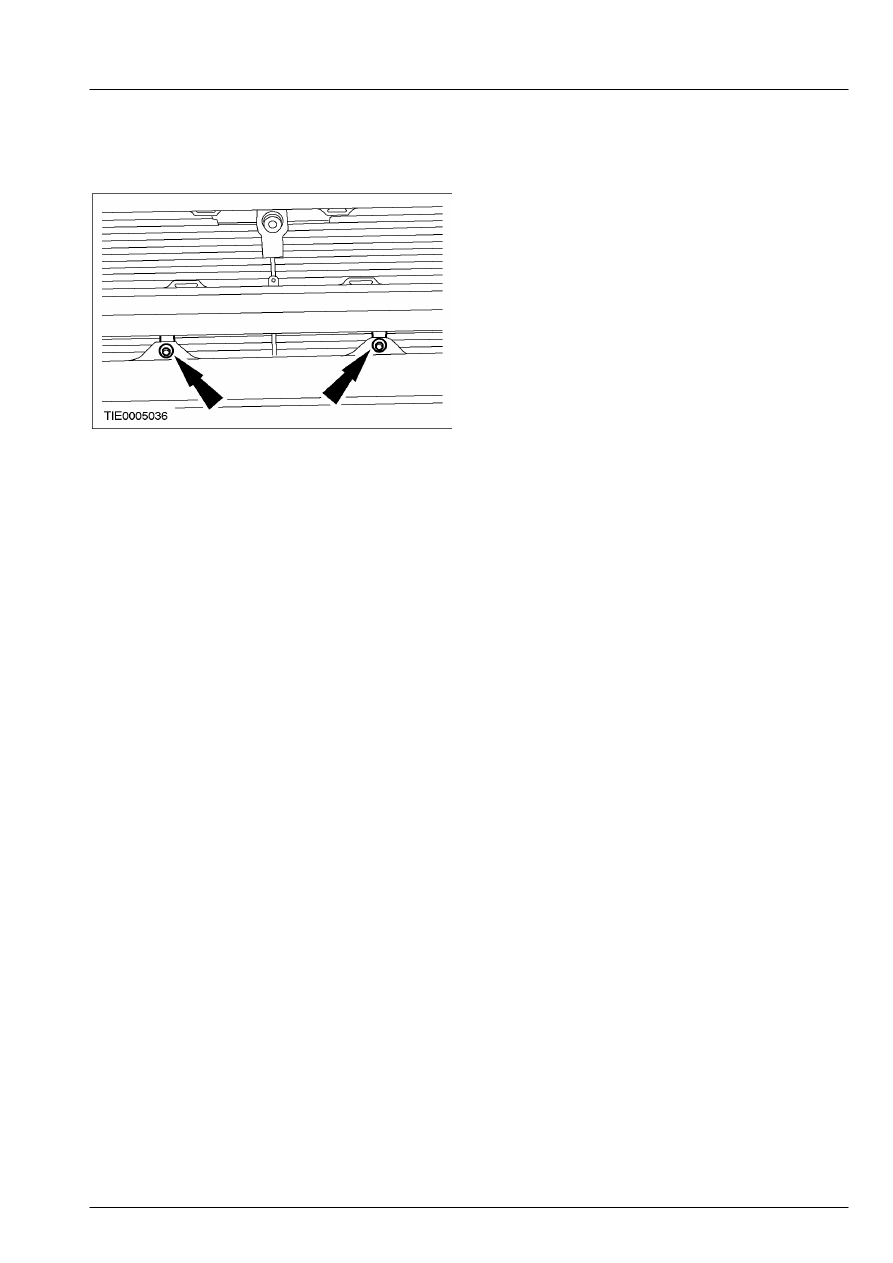

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Снимите охладитель рабочей жидкости

усилителя рулевого управления.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

 2.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите из
системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.
