211-02-14

Рулевое управление с усилителем 211-02-14



СНЯТИЕ И УСТАНОВКА



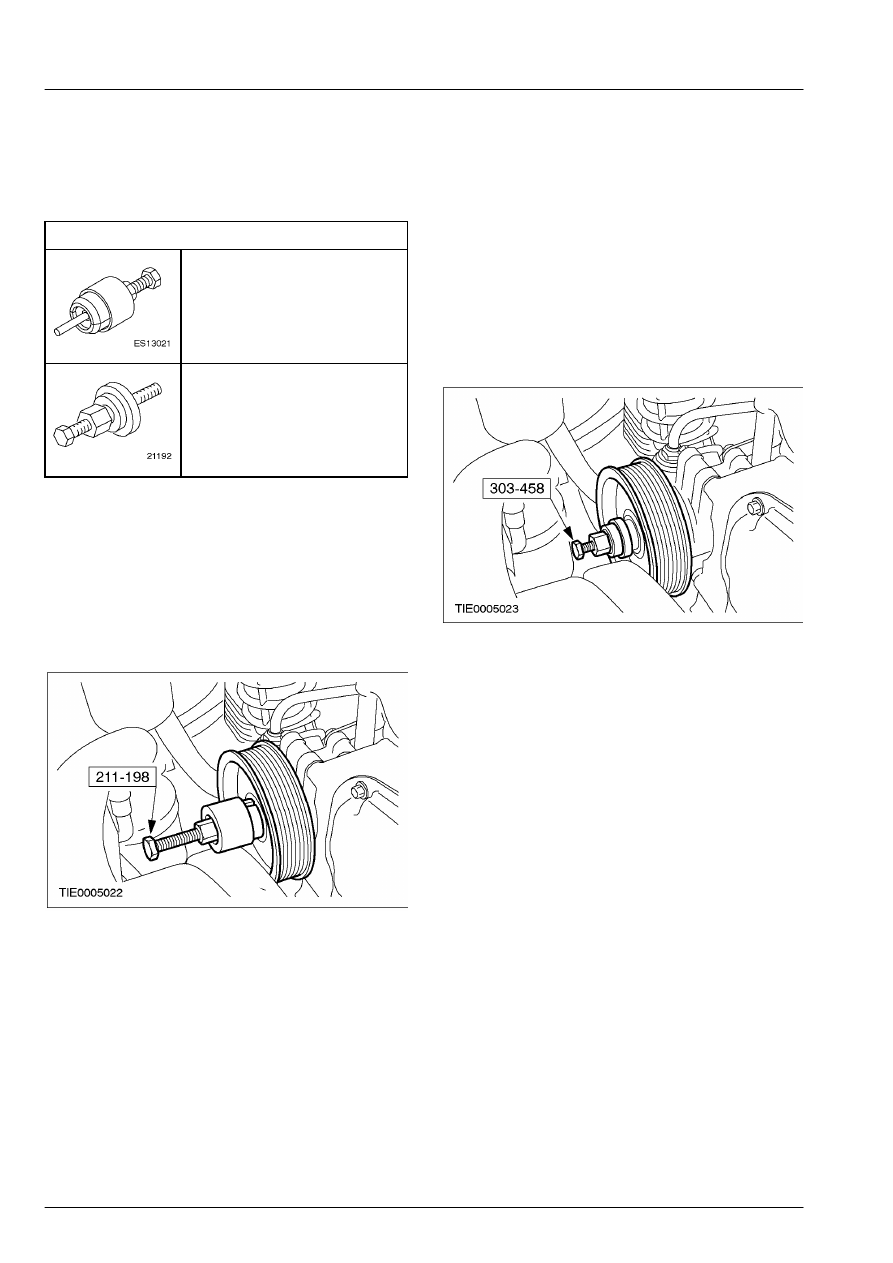

Шкив насоса усилителя рулевого управления — 2.4 л дизель (13 425 0)



Специальный инструмент





Съемник шкива насоса
усилителя  рулевого
управления
211-198 (13-021)



Инструмент для установки
шкива  распределительного
вала
303-458 (21-192)



Снятие



1.  Снимите ремень привода аксессуаров.    За

дополнительной информацией обратитесь к
Разделу 303-05.

 2.  Используя специальный инструмент,

снимите шкив насоса усилителя рулевого
управления.







Установка

1. ПРИМЕЧАНИЕ: Установите шкив насоса

усилителя  рулевого управления вровень с
торцом вала  насоса усилителя рулевого
управления.

    Используя специальный инструмент,

установите шкив насоса усилителя рулевого
управления.









2.  Установите ремень привода аксессуаров.

За дополнительной информацией
обратитесь к Разделу 303-05.

211-02-15

Рулевое управление с усилителем 211-02-15



СНЯТИЕ И УСТАНОВКА



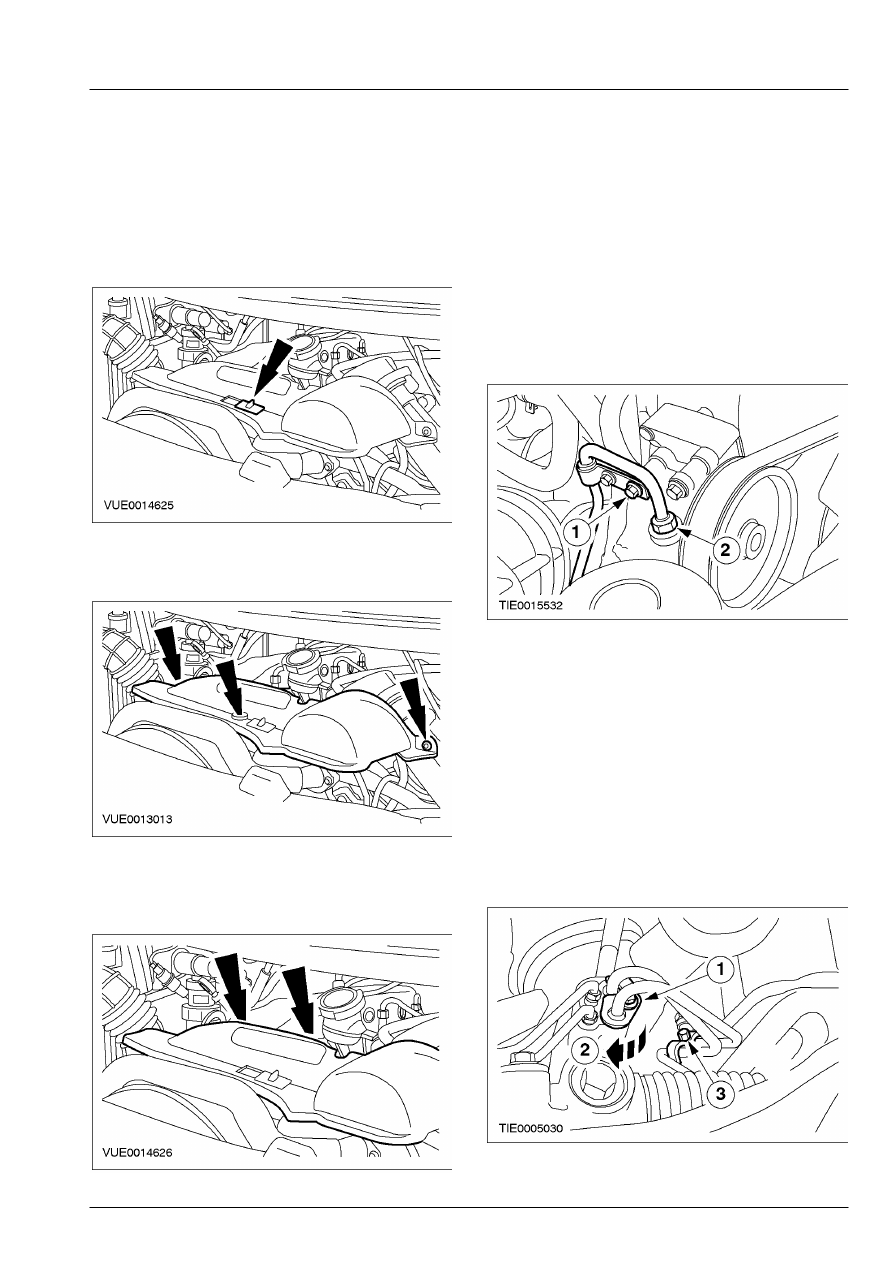

Нагнетательная магистраль, идущая от насоса усилителя рулевого управления к

рулевому механизму — 2.4 л дизель (13 440 0)



Снятие



1.  Снимите крышку болта.









2.  Выверните болты крепления крышки ремня

привода аксессуаров.









3.  Отсоедините жгут электропроводки

системы подачи топлива и снимите крышку
ремня привода аксессуаров.









4.  Отсоедините трубопровод усилителя

рулевого управления от насоса усилителя
рулевого управления.

       1. Выверните болт.
       2. Рассоедините ниппельное  соединение.
        •  Дайте рабочей жидкости стечь в

подходящую емкость.









5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 6.  Отсоедините трубопровод усилителя

рулевого управления от рулевого
механизма.

       1. Выверните болт.
       2. Поверните зажимную планку.
       3. Отсоедините трубопроводы от  поперечины

переднего моста.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.







211-02-16

Рулевое управление с усилителем 211-02-16



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



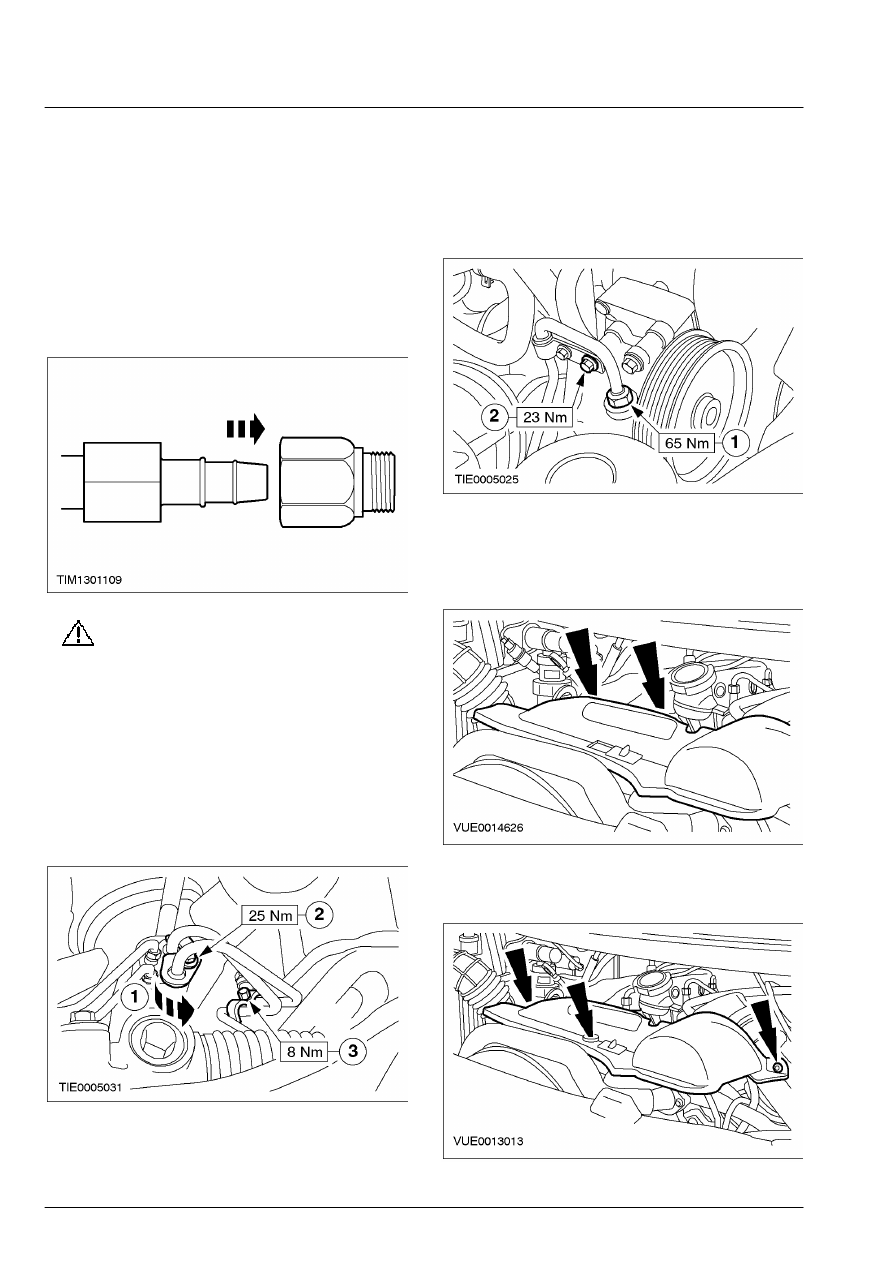

7.  Снимите магистраль, идущую от насоса

усилителя рулевого управления к рулевому
механизму.

Установка



1.  Установите новое ниппельное  соединение

между трубопроводом усилителя  рулевого
управления и насосом усилителя  рулевого
управления.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что трубопровод  усилителя
рулевого управления правильно
подсоединен к блоку клапанов.

    Подсоедините трубопровод усилителя

рулевого управления к рулевому
механизму.

       1. Поверните зажимную планку.
       2. Установите болт.
       3. Закрепите трубопроводы на поперечине

переднего моста.









3.  Опустите автомобиль.

 4.  Подсоедините трубопровод усилителя

рулевого управления к насосу усилителя
рулевого управления.

       1. Соедините ниппельное соединение.
       2. Установите болт.









5.  Установите (но не затягивайте) крышку

ремня привода аксессуаров и закрепите
жгут  электропроводки системы подачи
топлива.









6.  Установите болты крепления крышки

ремня привода аксессуаров.







211-02-17

Рулевое управление с усилителем 211-02-17



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



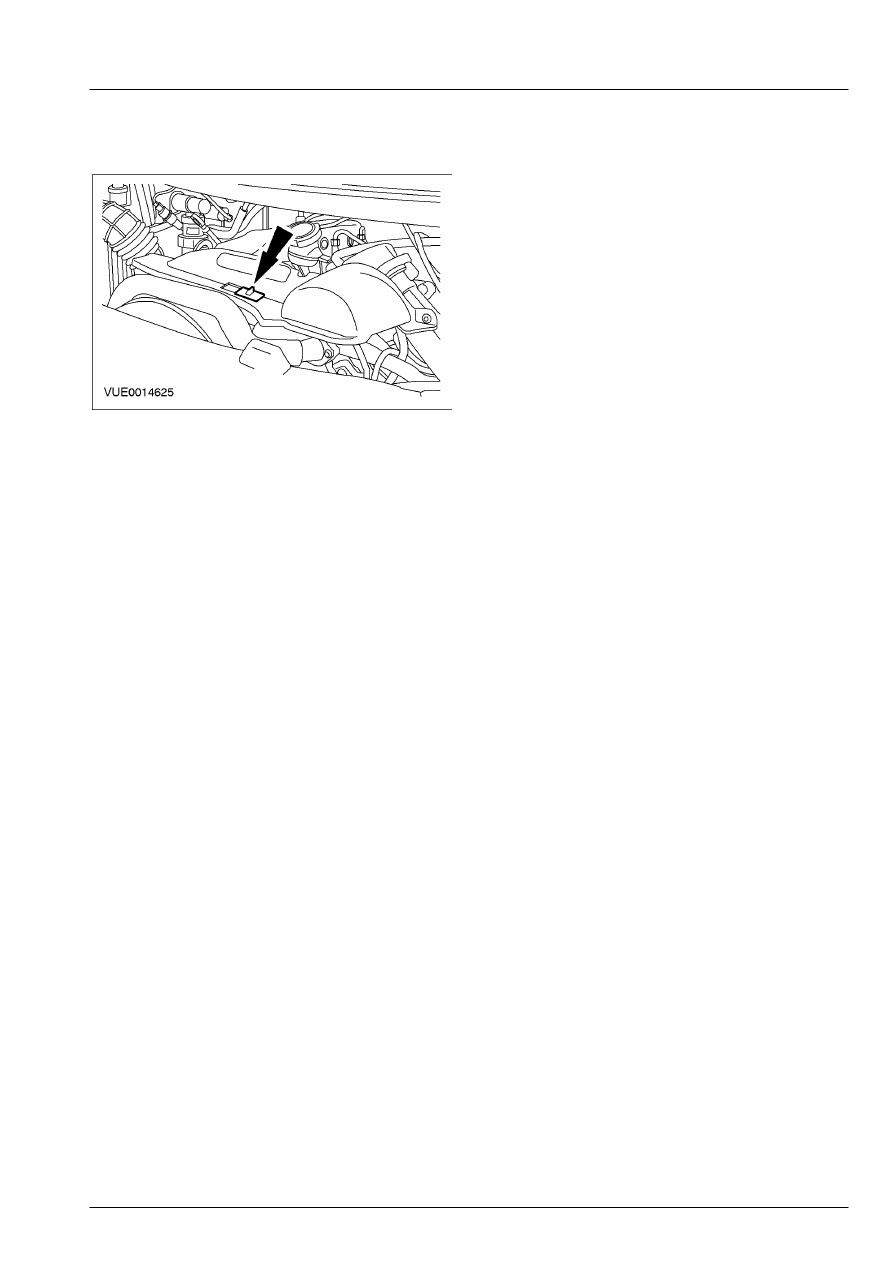

7.  Закройте крышку болта.









8.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите из
системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.
