Ford Transit (2001 год). Руководство - часть 420

211-02-6

Рулевое управление с усилителем 211-02-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



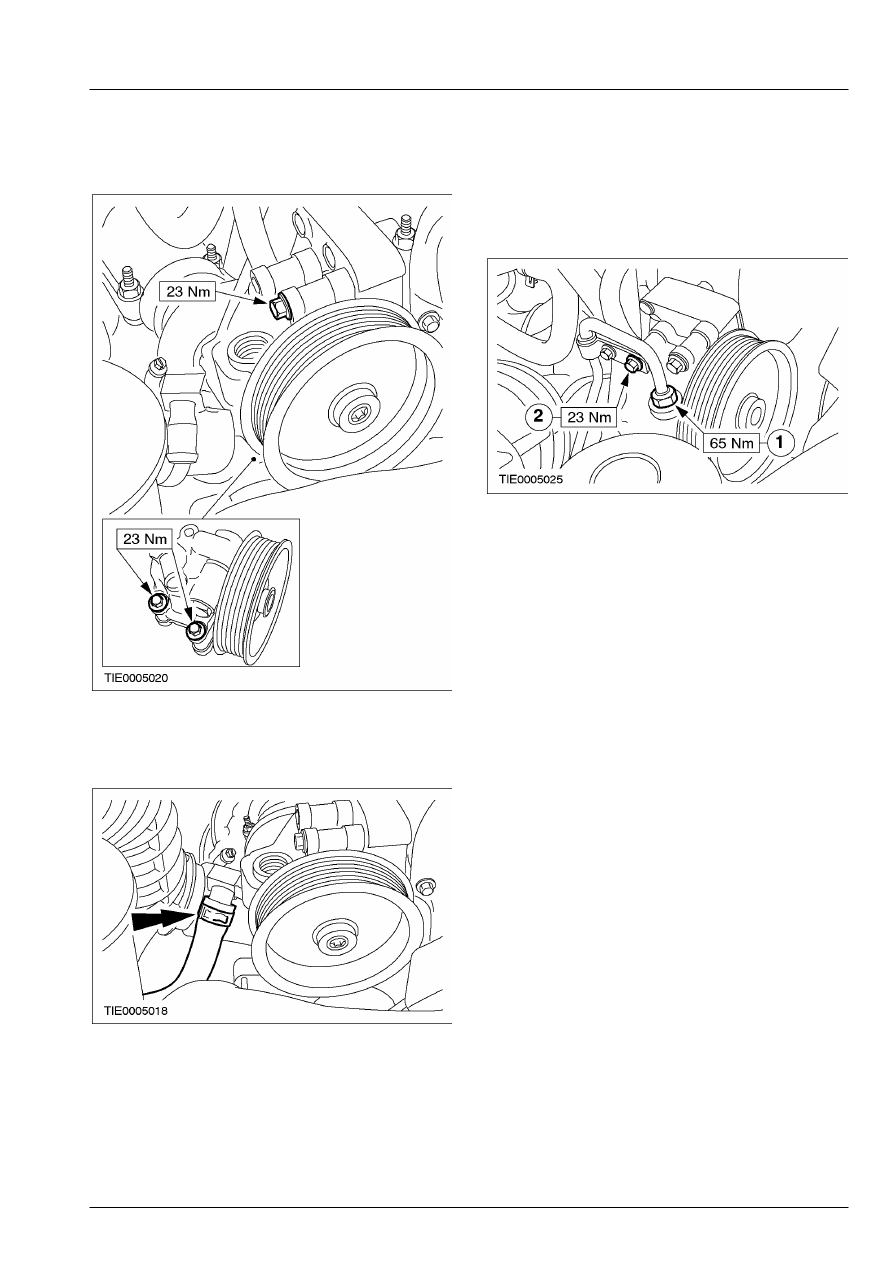

5.  Снимите насос усилителя рулевого

управления.







Установка



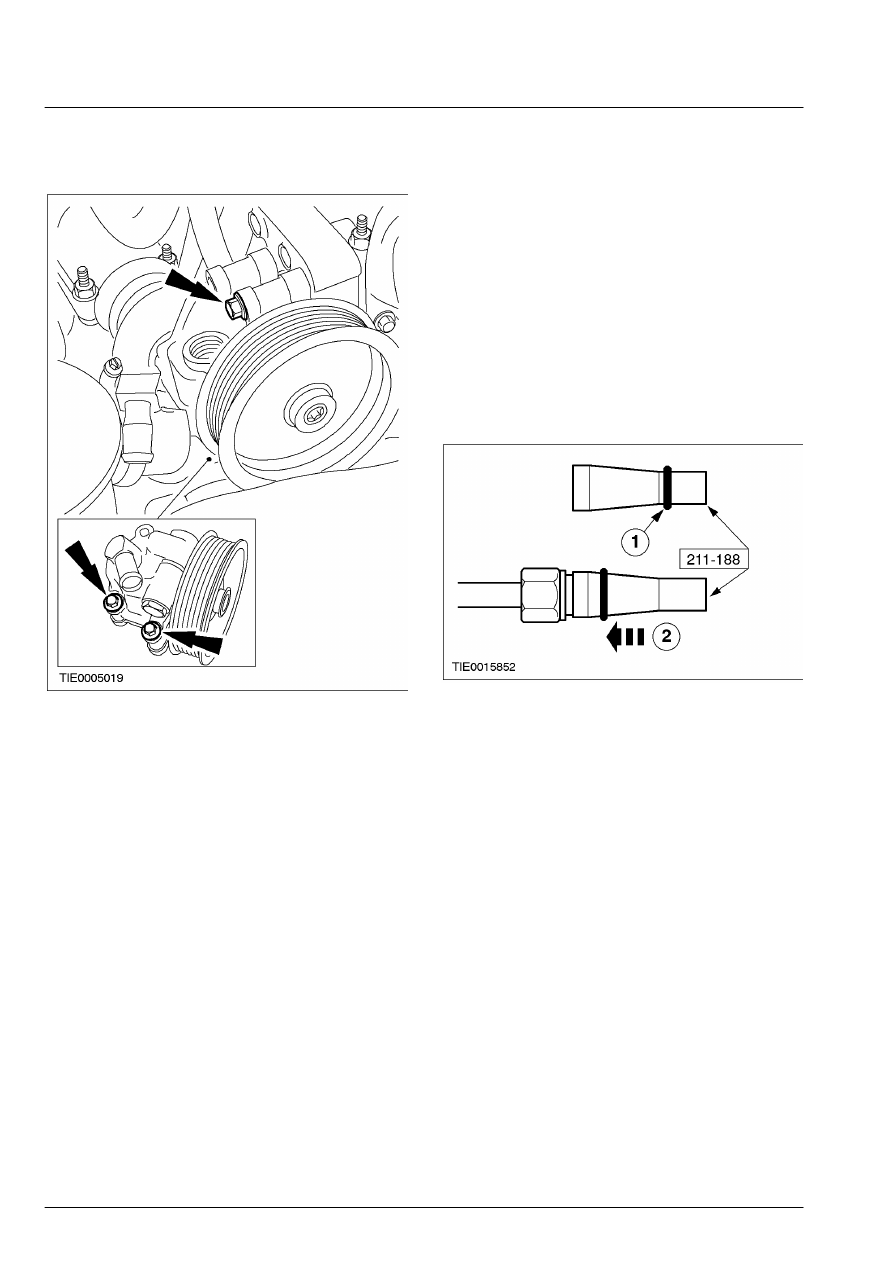

1.  Используя специальный инструмент,

установите новое уплотнительное кольцо
круглого сечения на ниппельное соединение
трубопровода, идущего от рулевого
механизма к насосу усилителя рулевого
управления.

       1. Насадите новое уплотнительное кольцо

круглого сечения на специальный
инструмент.

       2. Установите специальный инструмент на

ниппель и установите в требуемое
положение  уплотнительное кольцо
круглого сечения.







211-02-7

Рулевое управление с усилителем 211-02-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



2.  Установите насос усилителя рулевого

управления.









3.  Подсоедините шланг усилителя рулевого

управления к насосу усилителя рулевого
управления.









4.  Подсоедините трубопровод усилителя

рулевого управления к насосу усилителя
рулевого управления.

       1. Соедините ниппельное соединение.
       2. Установите болт.









5.  Установите ремень привода аксессуаров.

За дополнительной информацией
обратитесь к Разделу 303-05.

 6.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите из
системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.

211-02-8

Рулевое управление с усилителем 211-02-8



СНЯТИЕ И УСТАНОВКА



Насос усилителя рулевого управления — 2.0 л дизель (13 434 0)



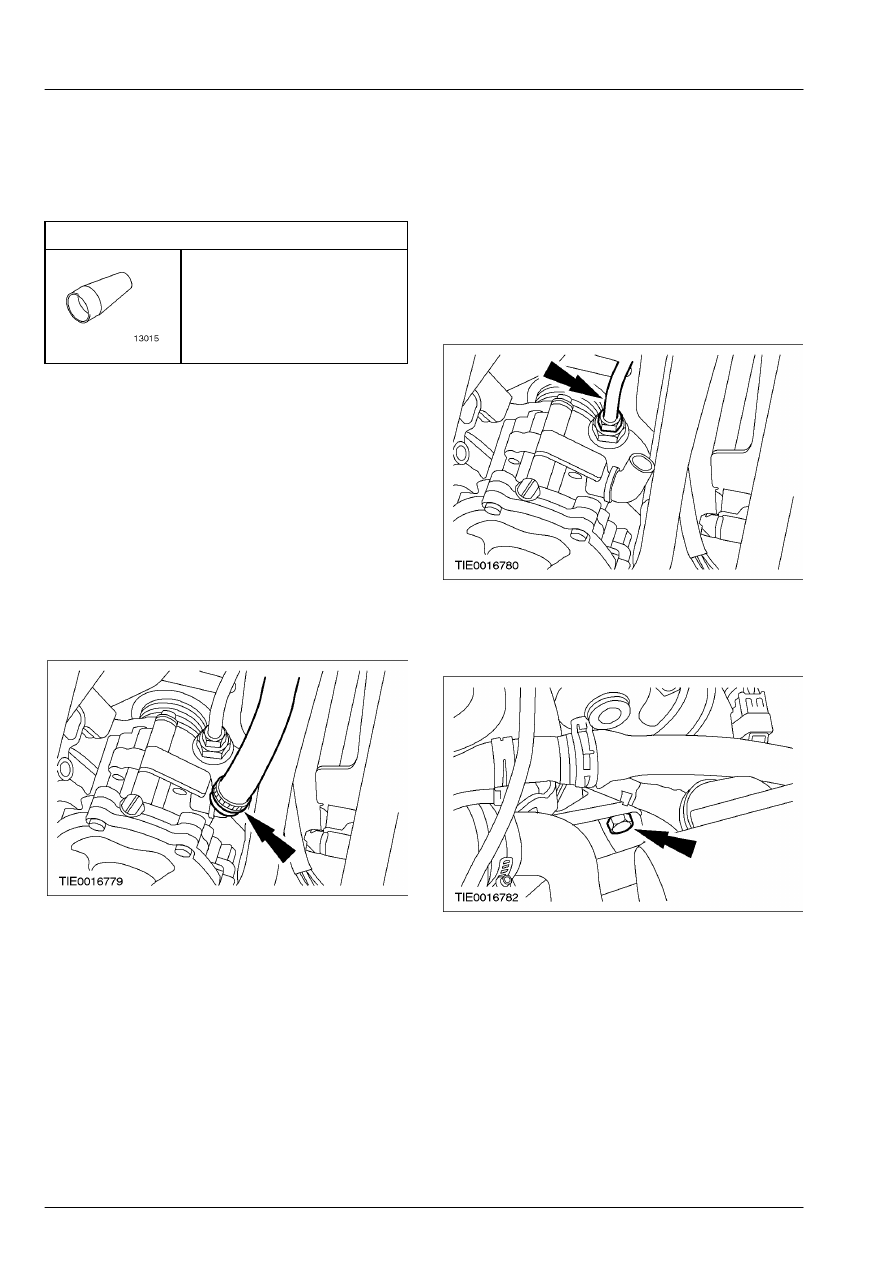

Специальный инструмент





Расширитель тефлонового
уплотнения
211-188 (13-015)



Снятие



1.  Снимите ремень насоса усилителя  рулевого

управления.    За дополнительной
информацией обратитесь к Разделу 303-05.

 2.  Снимите впускной коллектор.    За

дополнительной информацией обратитесь к
Разделу 303-01A / 303-01B / 303-01C.

 3.  Отсоедините шланг усилителя рулевого

управления от насоса усилителя рулевого
управления.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









4.  Отсоедините трубопровод усилителя

рулевого управления от насоса усилителя
рулевого управления.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









5.  Выверните болт крепления опорного

кронштейна насоса усилителя рулевого
управления.









6.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

211-02-9

Рулевое управление с усилителем 211-02-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

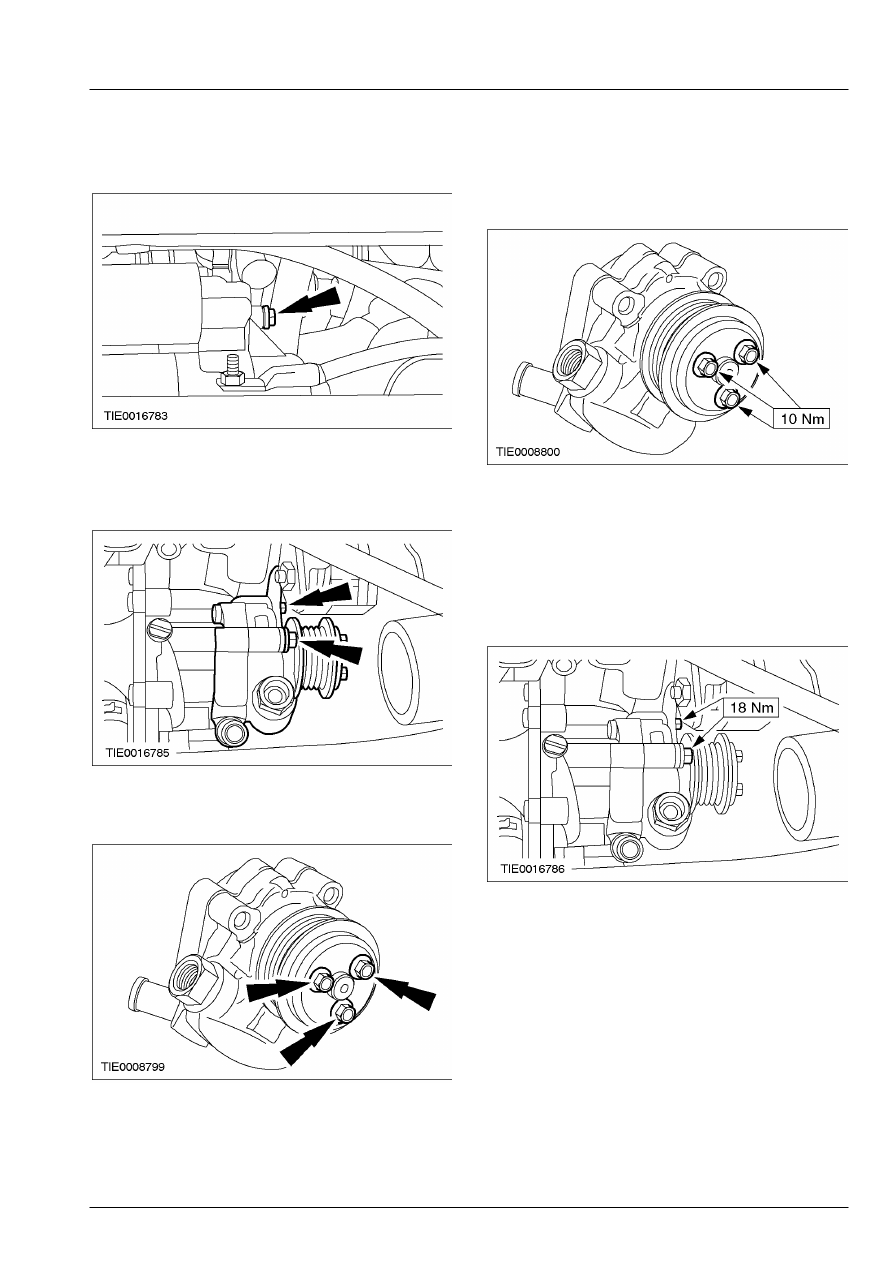

 7.  Выверните нижний болт крепления насоса

усилителя рулевого управления.









8.  Опустите автомобиль.

 9.  Снимите насос усилителя рулевого

управления.









10.  Снимите шкив насоса усилителя рулевого

управления.







Установка



1.  Установите шкив насоса усилителя

рулевого управления.







2. ПРИМЕЧАНИЕ: В случае установки нового

насоса  усилителя рулевого управления
ниппели,  входящие в комплект нового насоса,
следует  снять и сохранить для последующего
использования.

    Установите насос усилителя рулевого

управления.









3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.
