211-02-2

Рулевое управление с усилителем 211-02-2



СПЕЦИФИКАЦИИ



Смазки, рабочие жидкости, герметики и  клеи



Наименование



Спецификация



Рабочая жидкость усилителя рулевого  управления WSA-M2C195-A



Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Ниппельное соединение между  трубопроводом
высокого давления рулевого  механизма и насосом
усилителя рулевого  управления (автомобили с
дизельным  двигателем)

65 48  -

Ниппельное соединение между  трубопроводом
высокого давления рулевого  механизма и насосом
усилителя рулевого  управления (автомобили с
двигателем 2.3L)

23 17  -

Болт крепления трубопровода высокого  давления
рулевого механизма к поперечине  переднего моста

8 - 71

Болты крепления насоса усилителя  рулевого
управления

23 17  -

Болт крепления зажимной планки  трубопровода
рулевого механизма

25 18  -

Болты крепления рулевого механизма 115

85

-

Гайка крепления наконечника рулевой  тяги 80 59 -
Контргайка наконечника рулевой  тяги 80

59

-

Верхний стяжной болт шарнирной муфты  рулевой
колонки

28 21  -

Нижний стяжной болт шарнирной муфты  рулевой
колонки

23 17  -

Гайка крепления соединительного  рычага
стабилизатора поперечной  устойчивости к
нижнему рычагу

23 17  -

Болты крепления нижнего подшипника  рулевой
колонки

12 9  -



211-02-3

Рулевое управление с усилителем 211-02-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

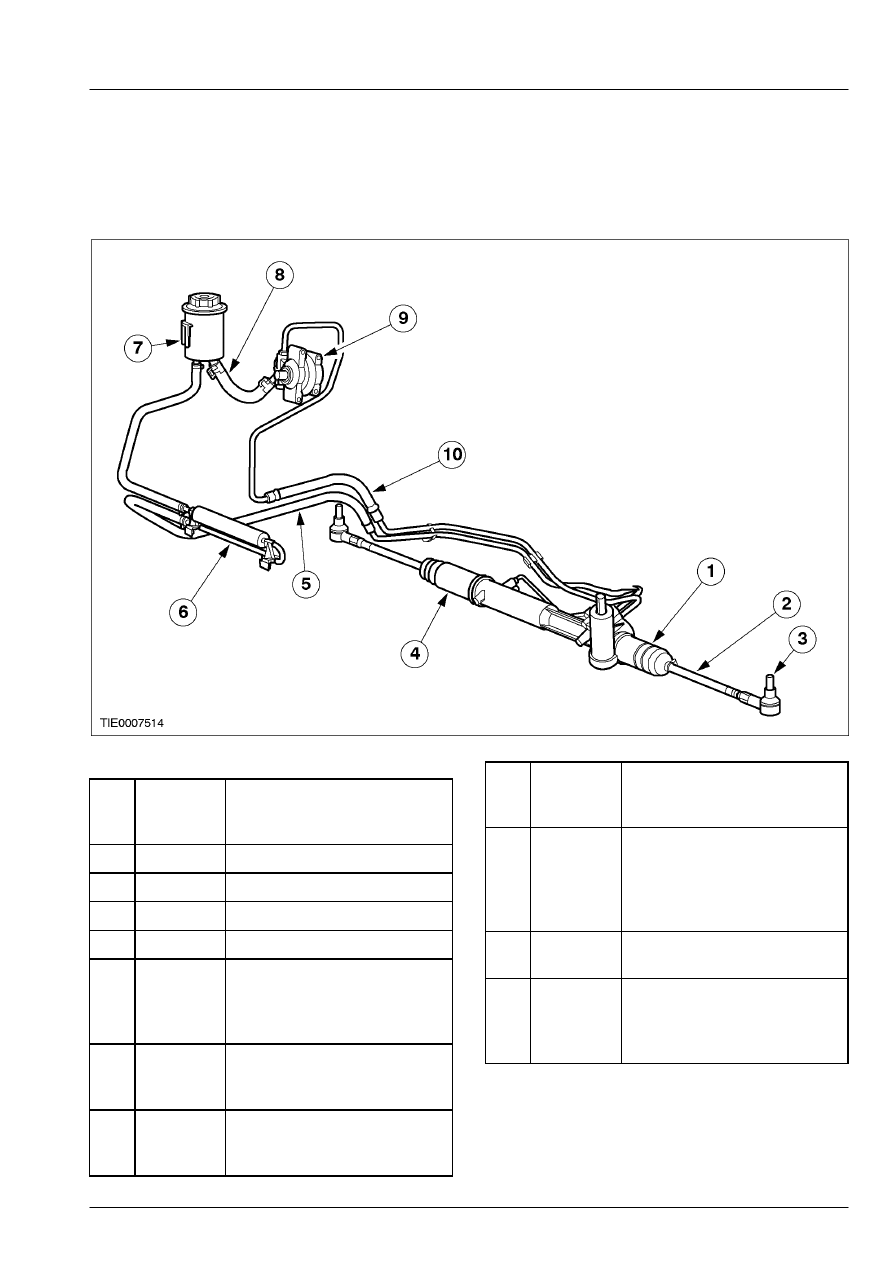

Рулевое управление с усилителем








Поз.



№

Запасной

Части



Наименование



1

Чехол рулевого механизма

2

Рулевая тяга

3

Наконечник рулевой тяги

4

Рулевой механизм

5

Возвратный шланг, идущий
от механизма  рулевого
управления к охладителю
рабочей  жидкости

6

Охладитель рабочей
жидкости усилителя
рулевого управления

7

Бачок для рабочей жидкости
усилителя  рулевого
управления

Поз.



№

Запасной

Части



Наименование



8

Шланг, идущий от бачка для
рабочей  жидкости усилителя
рулевого управления к
насосу усилителя рулевого
управления

9

Насос усилителя рулевого
управления

10

Нагнетательная магистраль,
идущая от  насоса усилителя
рулевого управления к
рулевому механизму



211-02-4

Рулевое управление с усилителем 211-02-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Рулевое управление с усилителем



За дополнительной информацией обратитесь к
Разделу 211-00.

211-02-5

Рулевое управление с усилителем 211-02-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

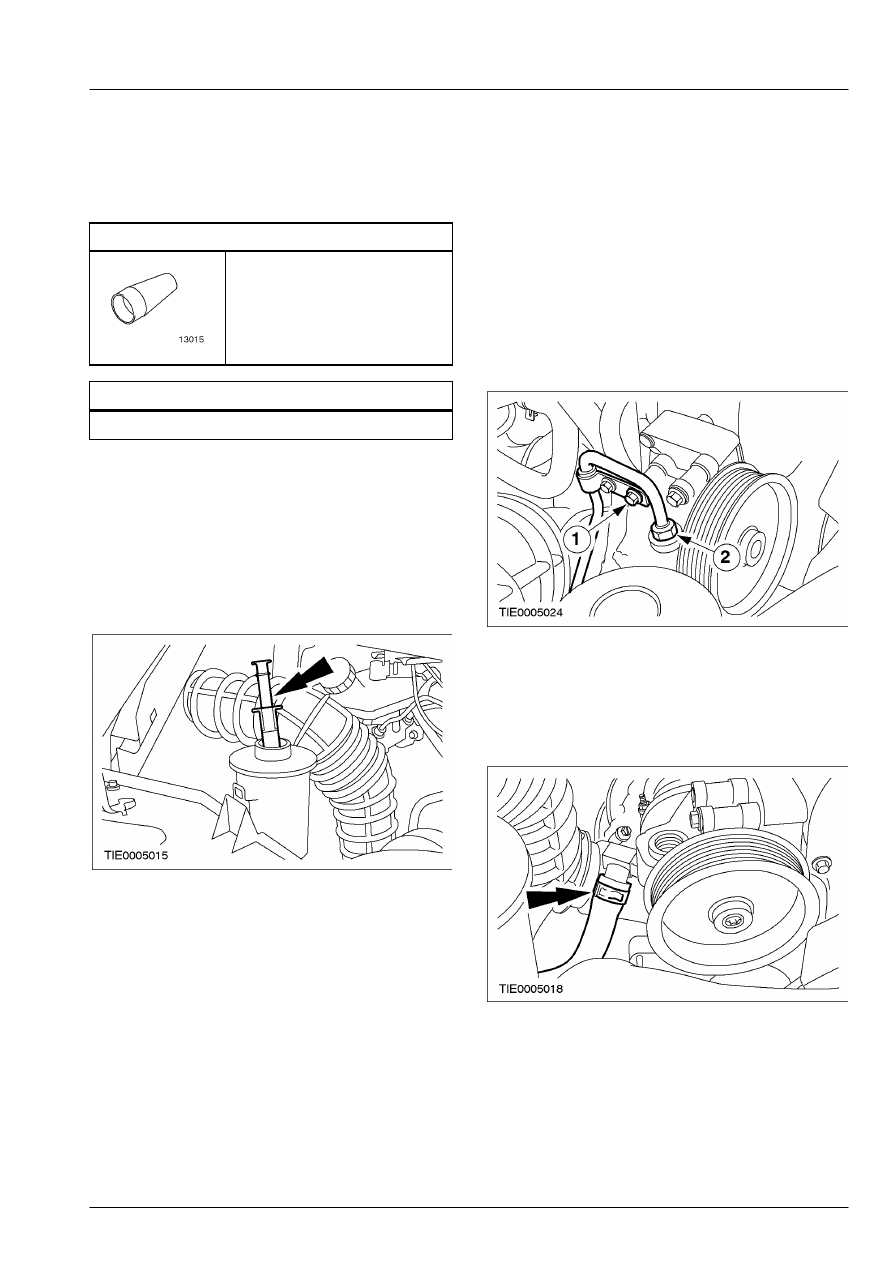

Насос усилителя рулевого управления — 2.4 л дизель (13 434 0)



Специальный инструмент





Расширитель тефлонового
уплотнения
211-188 (13-015)



Общее оборудование





Шприц



Снятие



1.  Снимите ремень привода аксессуаров.    За

дополнительной информацией обратитесь к
Разделу 303-05.

 2.  Используя подходящий    шприц, удалите

рабочую  жидкость из бачка для рабочей
жидкости  усилителя рулевого управления.









3.  Отсоедините трубопровод усилителя

рулевого управления от насоса усилителя
рулевого управления.

       1. Выверните болт.
       2. Рассоедините ниппельное  соединение.
        •  Дайте рабочей жидкости стечь в

подходящую емкость.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









4.  Отсоедините шланг усилителя рулевого

управления от насоса усилителя рулевого
управления.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.
