Ford Transit (2001 год). Руководство - часть 421

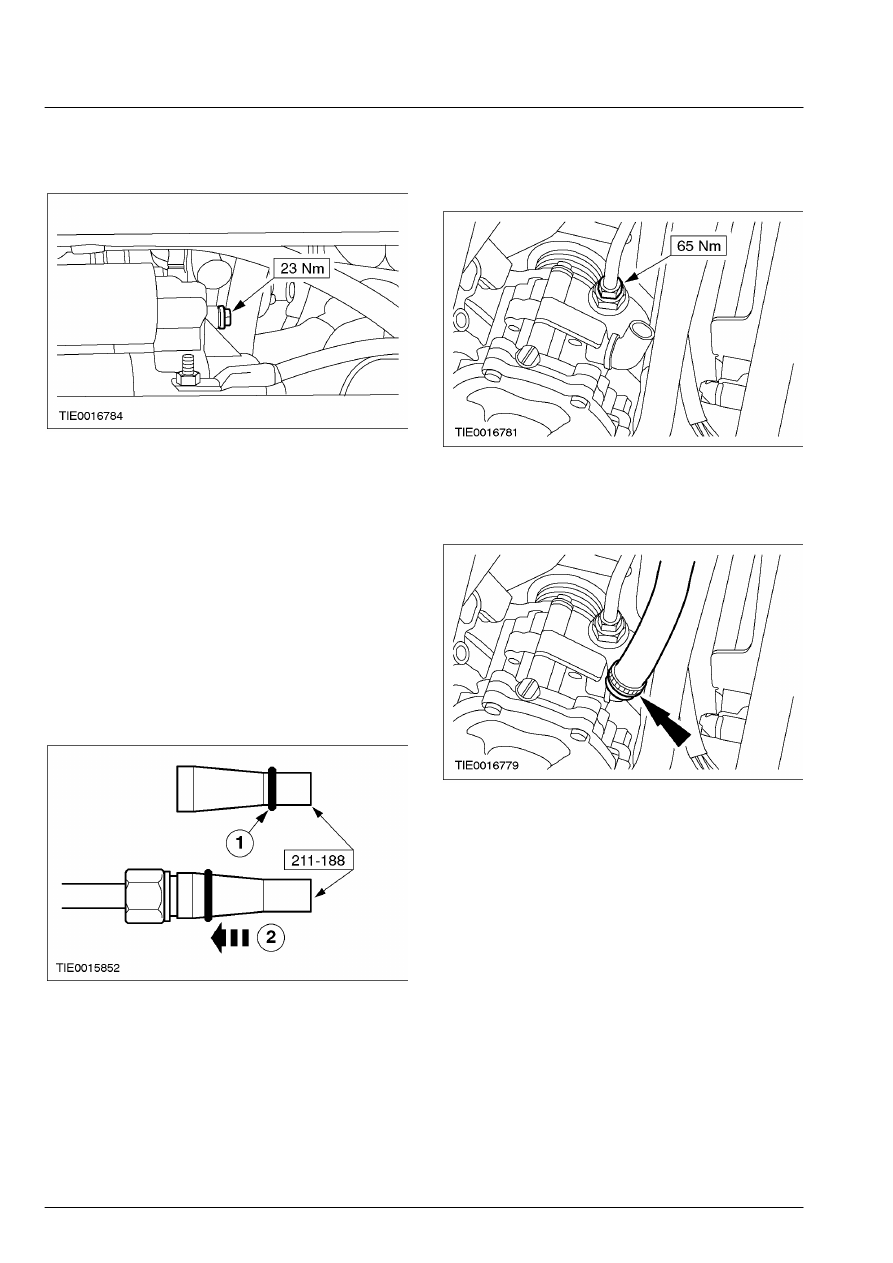

211-02-10

Рулевое управление с усилителем 211-02-10



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 4.  Установите нижний болт крепления  насоса

усилителя рулевого управления.









5.  Опустите автомобиль.

 6.  Используя специальный инструмент,

установите новое уплотнительное кольцо
круглого сечения на ниппельное соединение
трубопровода, идущего от рулевого
механизма к насосу усилителя рулевого
управления.

       1. Насадите новое уплотнительное кольцо

круглого сечения на специальный
инструмент.

       2. Установите специальный инструмент на

ниппель и установите в требуемое
положение  уплотнительное кольцо
круглого сечения.









7.  Подсоедините трубопровод усилителя

рулевого управления к насосу усилителя
рулевого управления.









8.  Подсоедините шланг усилителя рулевого

управления к насосу усилителя рулевого
управления.









9.  Наденьте ремень насоса усилителя  рулевого

управления.    За дополнительной
информацией обратитесь к Разделу 303-05.

 10.  Установите впускной коллектор.    За

дополнительной информацией обратитесь
к Разделу 303-01A / 303-01B / 303-01C.

 11.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите
из  системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.

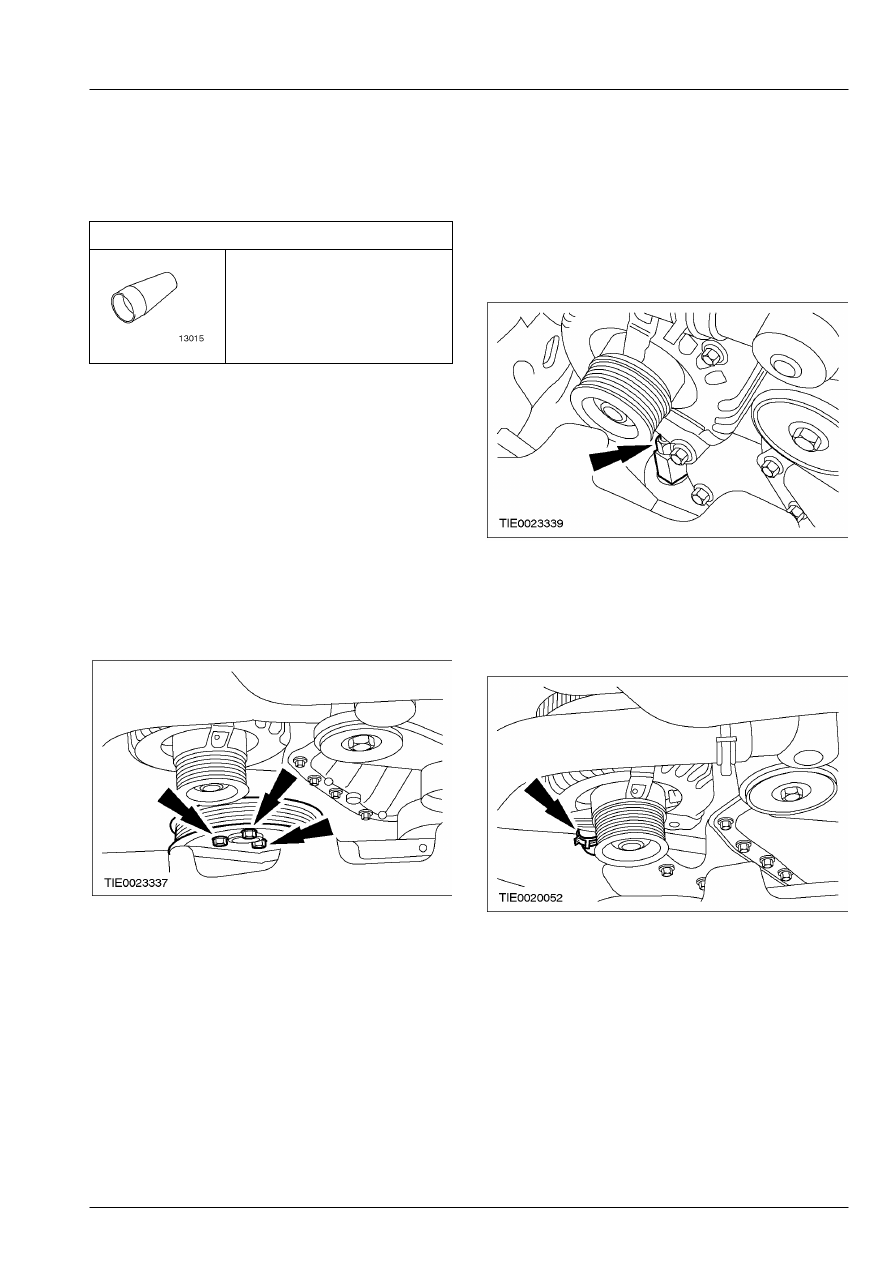

211-02-11

Рулевое управление с усилителем 211-02-11



СНЯТИЕ И УСТАНОВКА



Насос усилителя рулевого управления — 2.3L (13 434 0)



Специальный инструмент





Расширитель тефлонового
уплотнения
211-188 (13-015)



Снятие



1.  Снимите ремень привода аксессуаров    За

дополнительной информацией обратитесь к
Разделу 303-05.

 2.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 3.  Снимите шкив насоса усилителя рулевого

управления.

        •  При помощи шестигранного ключа на 9 мм

заблокируйте шкив насоса рулевого
управления от проворачивания.









4.  Отпустите ниппельное соединение между

трубопроводом усилителя рулевого
управления и насосом усилителя рулевого
управления на два оборота.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.









5.  Отсоедините шланг усилителя рулевого

управления от насоса усилителя рулевого
управления.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.

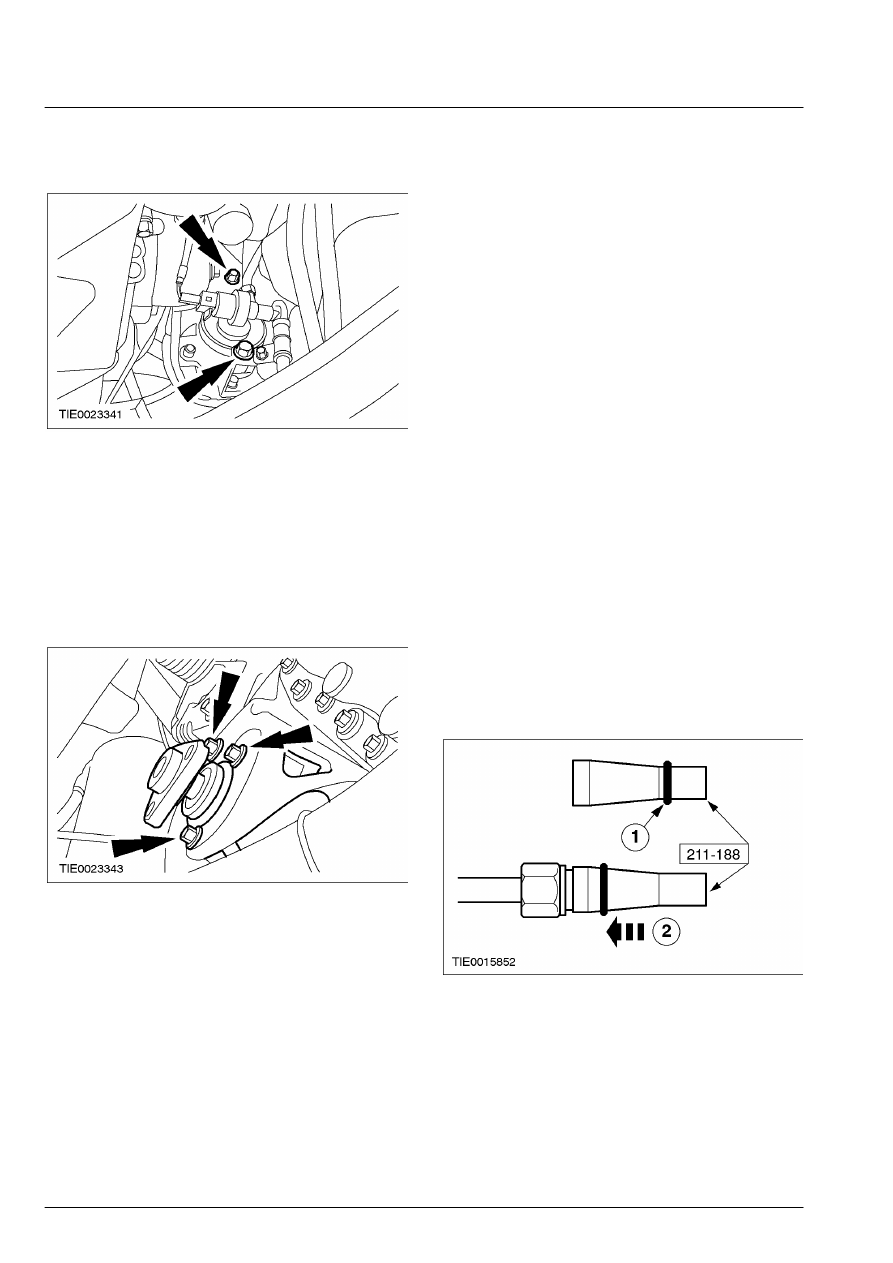

211-02-12

Рулевое управление с усилителем 211-02-12



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Выверните задние болты крепления  насоса

усилителя рулевого управления.







7. ПРИМЕЧАНИЕ: Вследствие наличия зазора

между  насосом усилителя рулевого управления
и  генератором отсоединение трубопровода
усилителя рулевого управления возможно
только при том условии, что насос усилителя
рулевого управления отсоединен от опорного
кронштейна.

    Выверните передние болты крепления

насоса усилителя рулевого управления.









8.  Отсоедините трубопровод усилителя

рулевого управления и снимите насос
усилителя рулевого управления.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.

        •  Дайте рабочей жидкости стечь в

подходящую емкость.

Установка

1. ПРИМЕЧАНИЕ: В случае установки нового

насоса  усилителя рулевого управления
ниппели,  входящие в комплект нового насоса,
следует  снять и сохранить для последующего
использования.

    Используя специальный инструмент,

установите новое уплотнительное кольцо
круглого сечения на ниппельное соединение
трубопровода, идущего от рулевого
механизма к насосу усилителя рулевого
управления.

       1. Насадите новое уплотнительное кольцо

круглого сечения на специальный
инструмент.

       2. Установите специальный инструмент на

ниппель и установите в требуемое
положение  уплотнительное кольцо
круглого сечения.







2. ПРИМЕЧАНИЕ: На этом этапе не затягивайте

полностью  ниппельное соединение
трубопровода  усилителя рулевого управления.

    Подсоедините трубопровод усилителя

рулевого управления к насосу усилителя
рулевого управления.

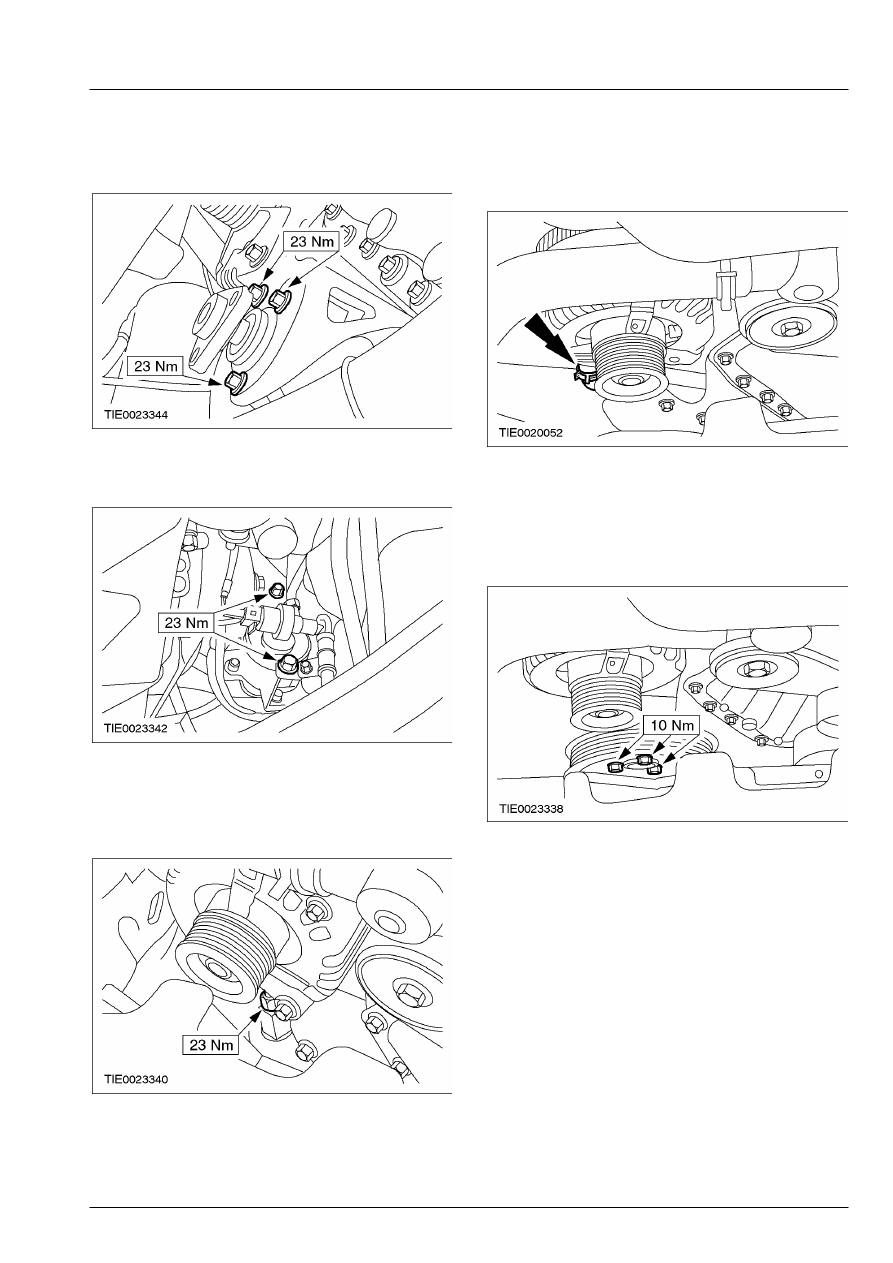

211-02-13

Рулевое управление с усилителем 211-02-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 3.  Установите насос усилителя рулевого

управления и передние болты крепления.









4.  Установите задние болты крепления

усилителя рулевого управления.









5.  Затяните ниппельное соединение между

трубопроводом усилителя рулевого
управления и насосом усилителя рулевого
управления.









6.  Подсоедините шланг усилителя рулевого

управления к насосу усилителя рулевого
управления.









7.  Установите шкив насоса усилителя

рулевого управления.

        •  При помощи шестигранного ключа на 9 мм

заблокируйте шкив насоса рулевого
управления от проворачивания.









8.  Опустите автомобиль.

 9.  Установите ремень привода аксессуаров.

За дополнительной информацией
обратитесь к Разделу 303-05.

 10.  Долейте рабочую жидкость в систему

усилителя рулевого управления и удалите
из  системы воздух.    За дополнительной
информацией обратитесь к Разделу 211-00.
