Ford Transit (2001 год). Руководство - часть 407

310-00-4

Система подачи топлива - Общая информация 310-00-4



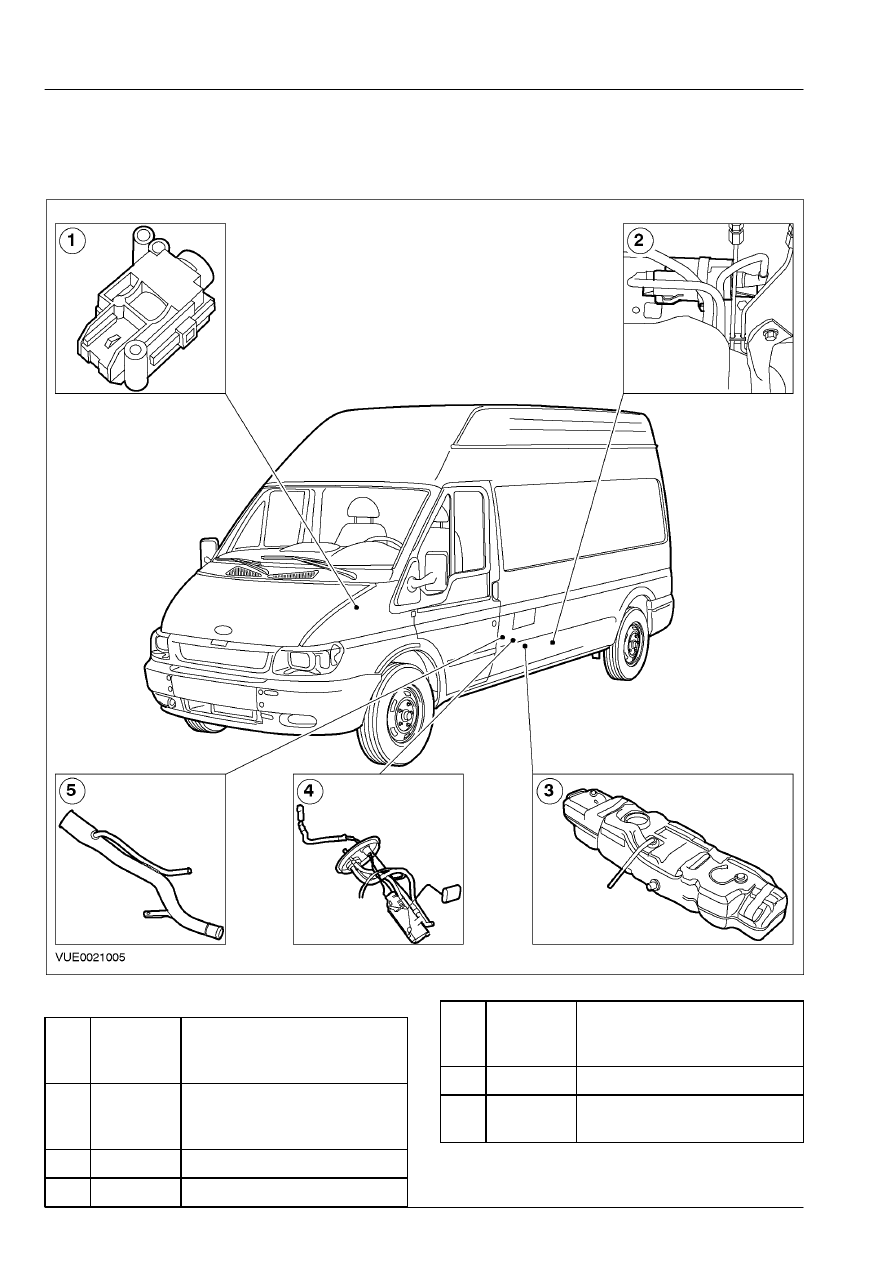

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Автомобили с двигателем 2.3L






Поз.



№

Запасной

Части



Наименование



1

Инерционный переключатель
отсечки  подачи топлива
(IFS)

2

Топливный фильтр

3

Топливный бак

Поз.



№

Запасной

Части



Наименование



4

Модуль топливного насоса

5

Заливной трубопровод
топливного  бака



Модуль топливного насоса  располагается в
топливном баке и  поддерживает давление

310-00-5

Система подачи топлива - Общая информация 310-00-5



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

топлива.  Это находящееся под давлением
топливо затем подается по питающим
топливопроводам к топливному фильтру.
Топливный фильтр очищает топливо  от
загрязняющих примесей и затем подает  чистое
топливо в топливный коллектор.
Неиспользованное топливо  возвращается в
топливный бак по возвратным  топливопроводам.

Все автомобили

В системе имеется переключатель IFS,  который
служит для обеспечения отключения  подачи
питания к топливному насосу  высокого давления
и подающему топливному  насосу в случае аварии.
Переключатель IFS можно  перенастраивать,
используя процедуру  перенастройки, описанную в
литературе для  владельца.

310-00-6

Система подачи топлива - Общая информация 310-00-6



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Система подачи топлива



Специальный инструмент





Ручной вакуумный/
нагнетательный  насос
416-D001 (23-036А)



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Выполните визуальную проверку наличия

очевидных признаков механических или
электрических повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





–  Уровень топлива

  –  Указатель

топливного фильтра
-  автомобили с
дизельным
двигателем

  –  Соединение (я)

топливных
магистралей

  –  Прокладка (и)
  –  Уплотнение (я)
  –  Топливная

магистраль (и)

  –  Топливный фильтр/

водоотделитель -
автомобили с
дизельным
двигателем

  –  Топливный фильтр -

автомобили с
двигателем 2.3L

  –  Топливный бак
  –  Заливной

трубопровод
топливного  бака

  –  Крышка заливной

горловины

  –  Охладитель топлива

- автомобили с
дизельным
двигателем



–  Контрольная лампа

"вода в топливе" -
автомобили с
дизельным
двигателем

  –  Жгут

электропроводки

  –  Электрический

штекерный разъем
(ы)

  –  Датчик "вода в

топливе" -
автомобили с
дизельным
двигателем

  –  Топливный фильтр -

автомобили с
двигателем 2.3L

  –  Инерционный

переключатель
отсечки  подачи
топлива (IFS)




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к WDS - автомобили с двигателем
2.3L.

 5.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности - автомобили с дизельным
двигателем.

310-00-7

Система подачи топлива - Общая информация 310-00-7



ДИАГНОСТИКА И ПРОВЕРКИ

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Двигатель проворачивается, но

не  запускается



• Подача топлива и органы

управления



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Проникновение воздуха в

топливопроводы.



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Плохой запуск



• Подача топлива и органы

управления



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Проникновение воздуха в

топливопроводы.



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Двигатель запускается, но

немедленно  останавливается



• Подача топлива и органы

управления



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Проникновение воздуха в

топливопроводы.



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Плохая работа в режиме

холостого  хода



• Подача топлива и органы

управления



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Проникновение воздуха в

топливопроводы.



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Падение мощности двигателя



• Подача топлива и органы

управления



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Проникновение воздуха в

топливопроводы.



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Пропуски зажигания



• Подача топлива и органы

управления



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Проникновение воздуха в

топливопроводы.



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Повышенный расход топлива



• Подача топлива и органы

управления



• За дополнительной информацией

обратитесь к Разделу 303-04A /
303-04B / 303-04C / 303-04D.





• Проникновение воздуха в

топливопроводы.



•

Перейдите к PINPOINT-ТЕСТУ

A

.



• Указатель топливного фильтра

находится в красной зоне



• Закупорка элемента топливного

фильтра.



• ВЫПОЛНИТЕ Проверку

указателя  топливного фильтра,
описанную в этом  разделе.
