309-00-5

Система выпуска отработавших газов - Общая 309-00-5

 информация



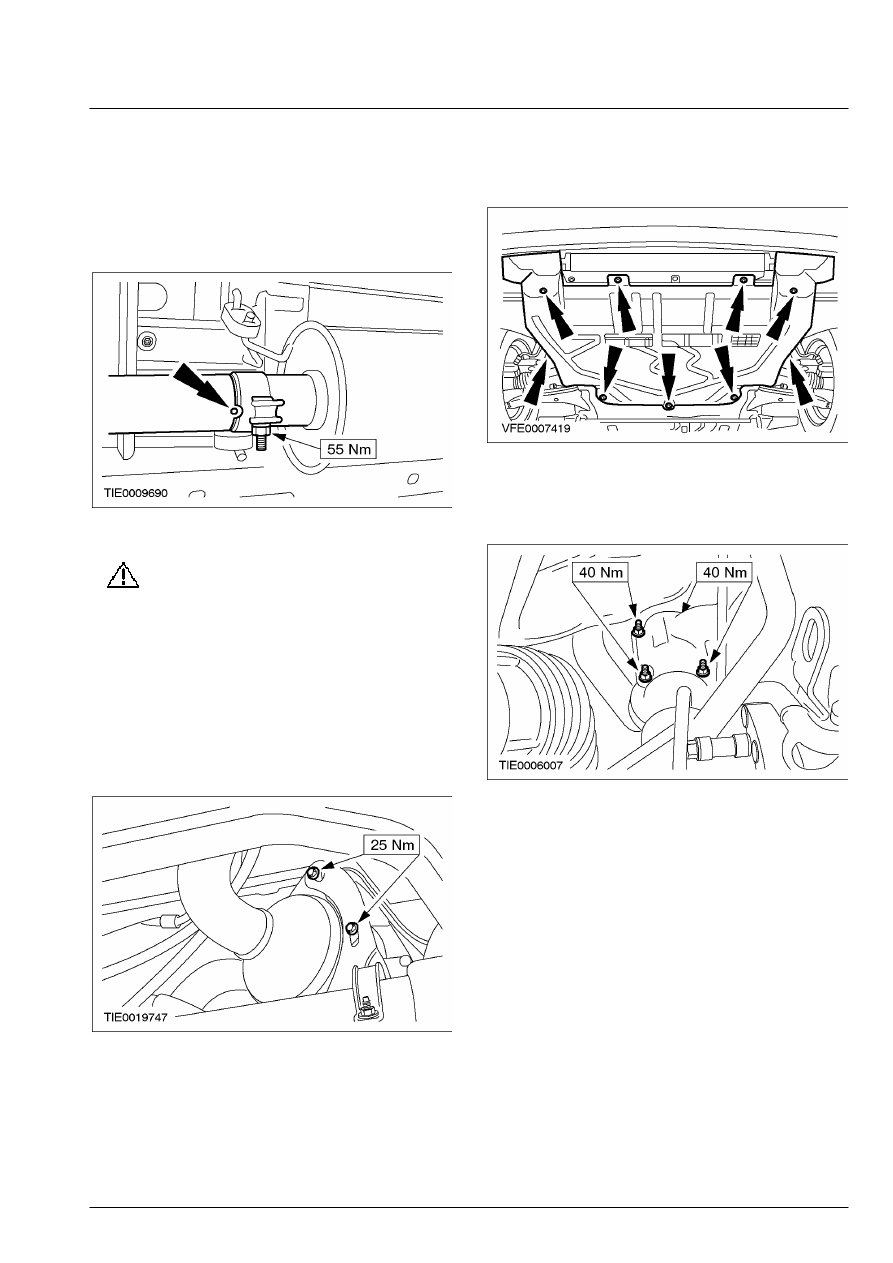

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

2. ПРИМЕЧАНИЕ: Совместите ниппель на трубе

каталитического нейтрализатора с пазом на
впускной трубе глушителя.

    Подсоедините трубу каталитического

нейтрализатора к впускной трубе
глушителя.







Автомобили с двигателем 2.0L Diesel

3.

ПРЕДОСТЕРЕЖЕНИЕ: Перед

затягиванием болтов опорного
кронштейна удостоверьтесь в том, что
каталитический нейтрализатор
находится в  правильном положении
для сборки, т.е.  впускной фланец
каталитического  нейтрализатора
находится напротив  выпускного
коллектора.

    Установите каталитический  нейтрализатор

на опорный кронштейн.







Все автомобили
 4.  Установите защиту двигателя (при

наличии).









5.  Опустите автомобиль.

 6.  Подсоедините каталитический

нейтрализатор к выпускному коллектору.







309-00-6

Система выпуска отработавших газов - Общая 309-00-6

 информация



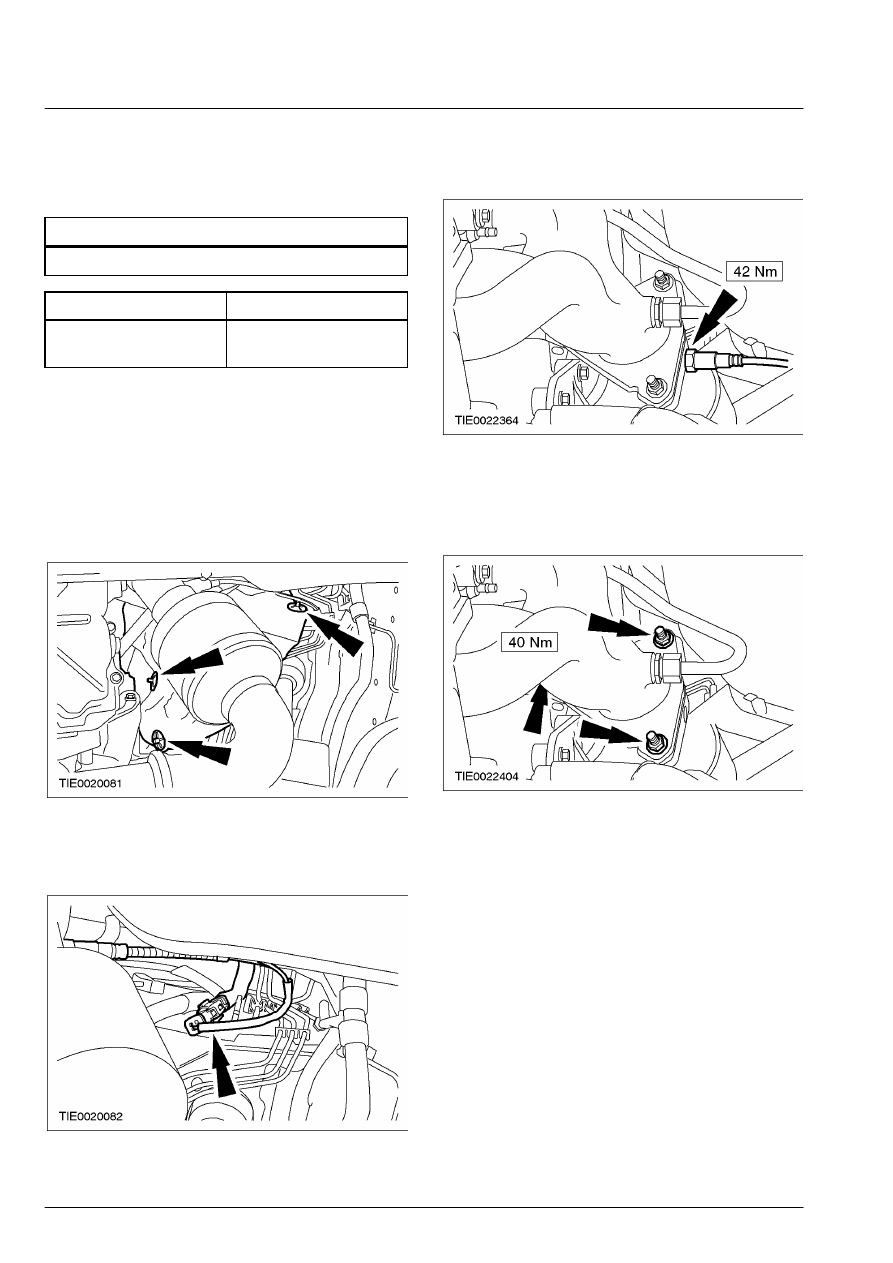

СНЯТИЕ И УСТАНОВКА



Каталитический нейтрализатор — 2.3L (25 250 0)



Общее оборудование





Балка для поддомкрачивания



Наименование



Спецификация



Противозадирная
смазка

SAM-1C9107-A



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите теплозащитный экран системы

выпуска.









3.  Рассоедините электрический разъем

подогреваемого кислородного датчика
(HO2S).









4.  Снимите HO2S.









5.  Отсоедините каталитический

нейтрализатор от выпускного коллектора.

        •  Отбракуйте прокладки и гайки за их

дальнейшей ненадобностью.









6.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

309-00-7

Система выпуска отработавших газов - Общая 309-00-7

 информация



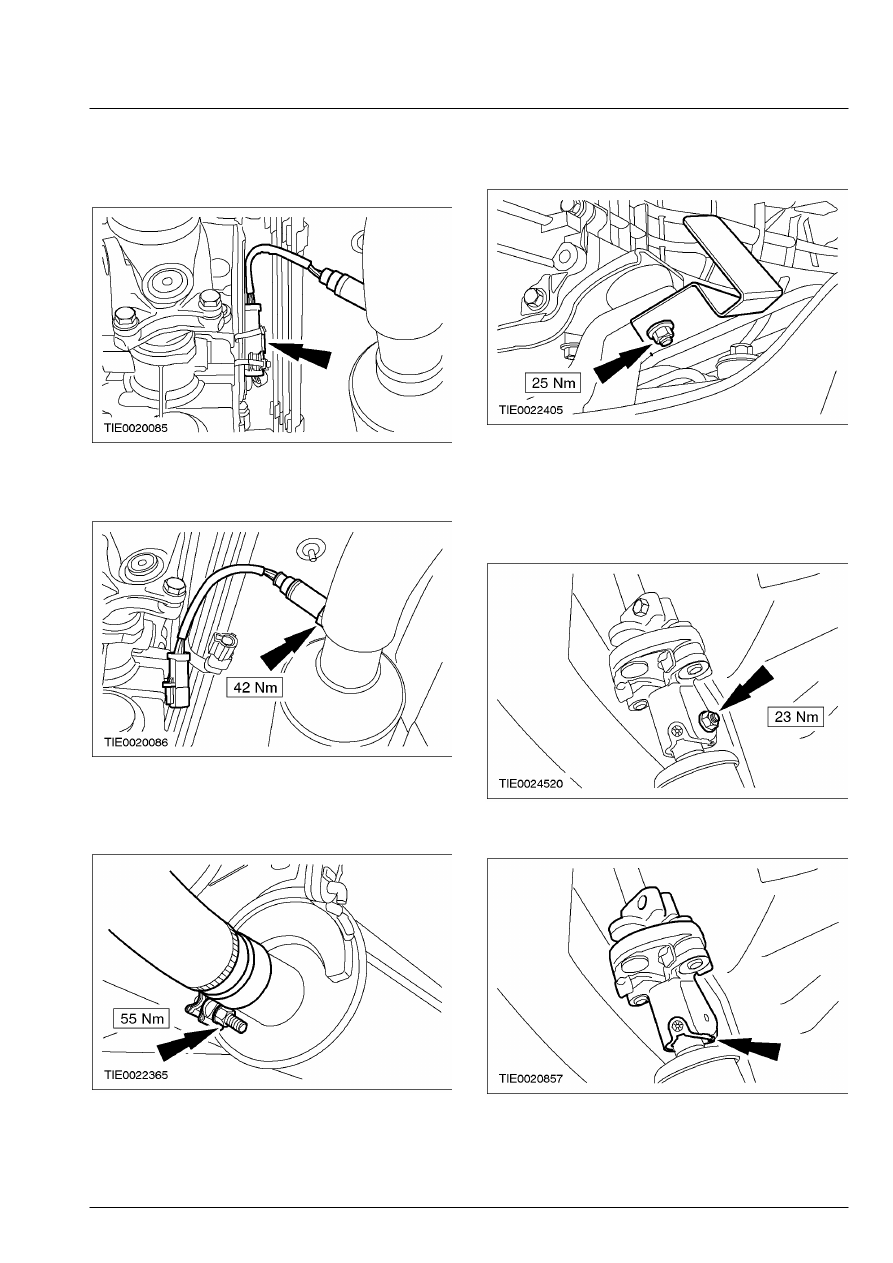

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 7.  Рассоедините штекерный разъем

кислородного датчика мониторинга
каталитического нейтрализатора.









8.  Снимите кислородный датчик  мониторинга

каталитического  нейтрализатора.









9.  Отсоедините трубу каталитического

нейтрализатора от впускной трубы
глушителя.









10.  Снимите кронштейн с опорной подушки

коробки передач.







Автомобили с правосторонним  управлением
  11.  Снимите нижние гайку и болт шарнирной

муфты рулевой колонки.

        •  Отбракуйте гайку и болт за их  дальнейшей

ненадобностью.









12.  Отпустите стопорное кольцо.









13.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

309-00-8

Система выпуска отработавших газов - Общая 309-00-8

 информация



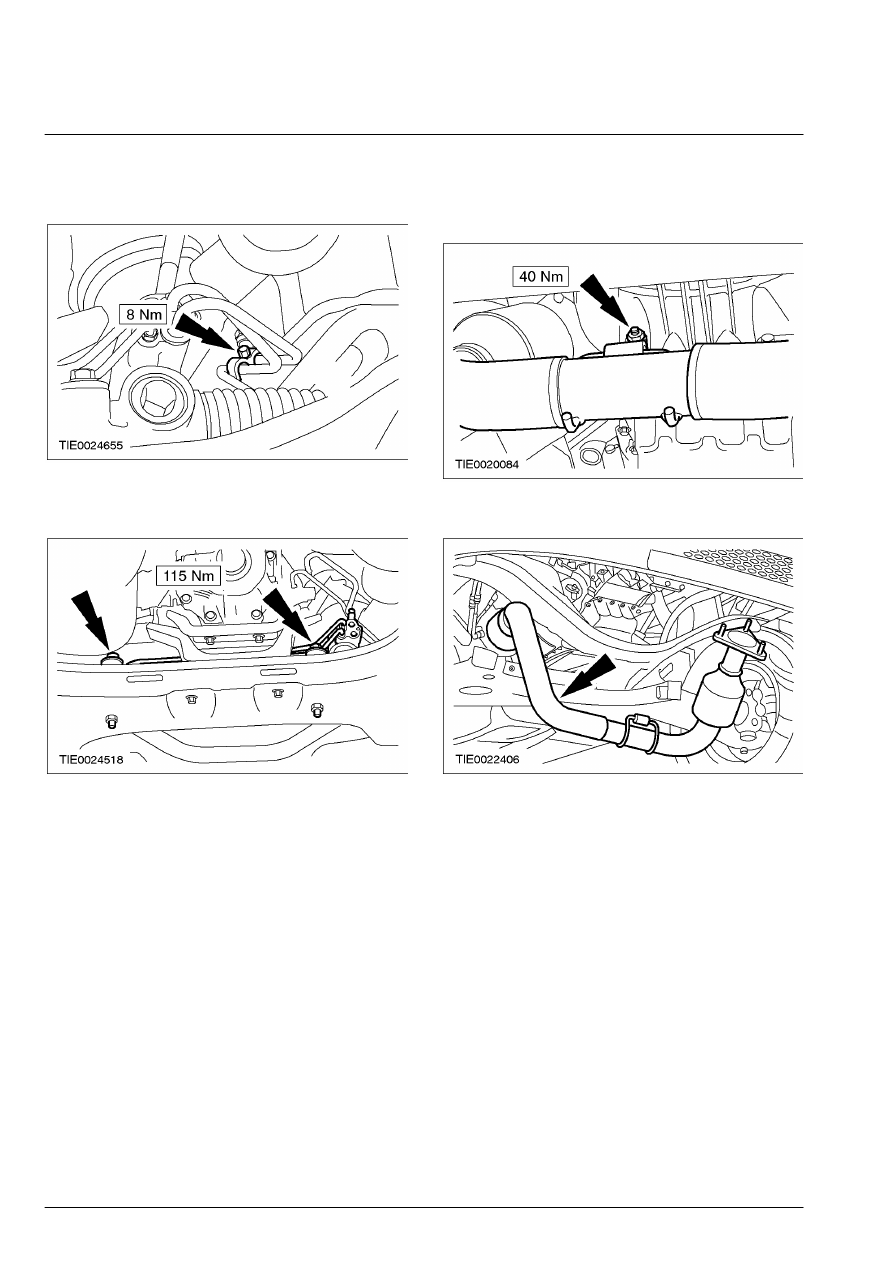

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 14.  Отсоедините магистрали усилителя

рулевого управления от поперечины
переднего моста.









15.  Отсоедините рулевой механизм от

поперечины переднего моста.







16. ПРИМЕЧАНИЕ: В случае использования

четырехстоечного подъемника.

    Поднимите передок автомобиля

настолько, чтобы появилась возможность
для  проворачивания передних колес; для
подъема  используется соответствующая
балка поддомкрачивания .

 17.  Поверните передние колеса до упора

направо, чтобы вывести рулевой механизм
в  одну сторону.

Все автомобили
  18.  Отсоедините каталитический

нейтрализатор от картера коробки
передач.









19.  Снимите каталитический  нейтрализатор.
