Ford Transit (2001 год). Руководство - часть 403

308-11-56

Система автоматического переключения передач 308-11-56

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Модуль управления коробкой передач



Снятие



1.  Снимите модуль интерфейса водителя.

За

дополнительной информацией обратитесь к
главе Модуль интерфейса водителя
имеющейся в этом разделе.



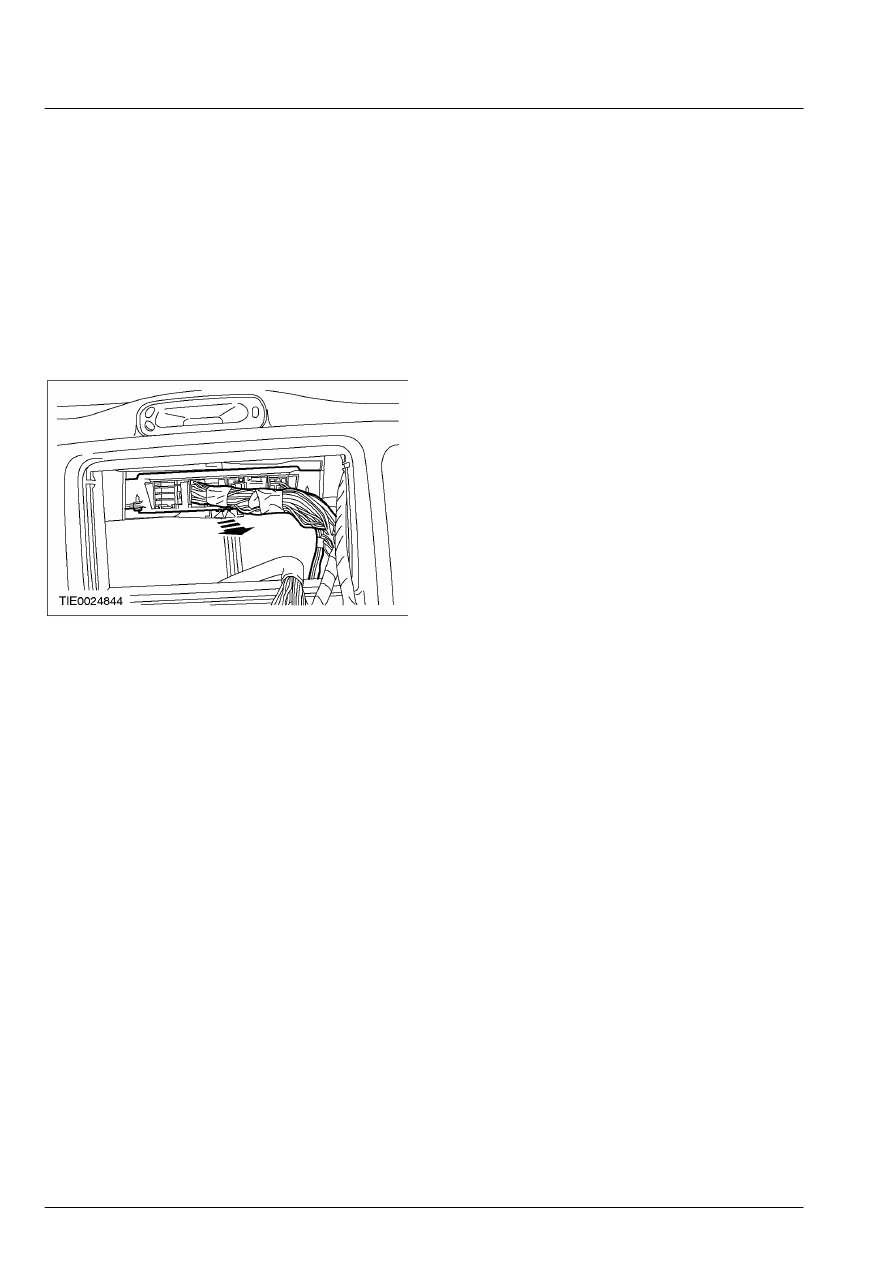

 2.  Рассоедините штекерные разъемы и

снимите модуль управления коробкой
передач.







Установка

1. ПРИМЕЧАНИЕ: Конфигурацию новых

модулей управления  коробкой передач следует
настраивать с  использованием WDS.

    Установите элементы на место, действуя  в

обратной последовательности.

308-11-57

Система автоматического переключения передач 308-11-57

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



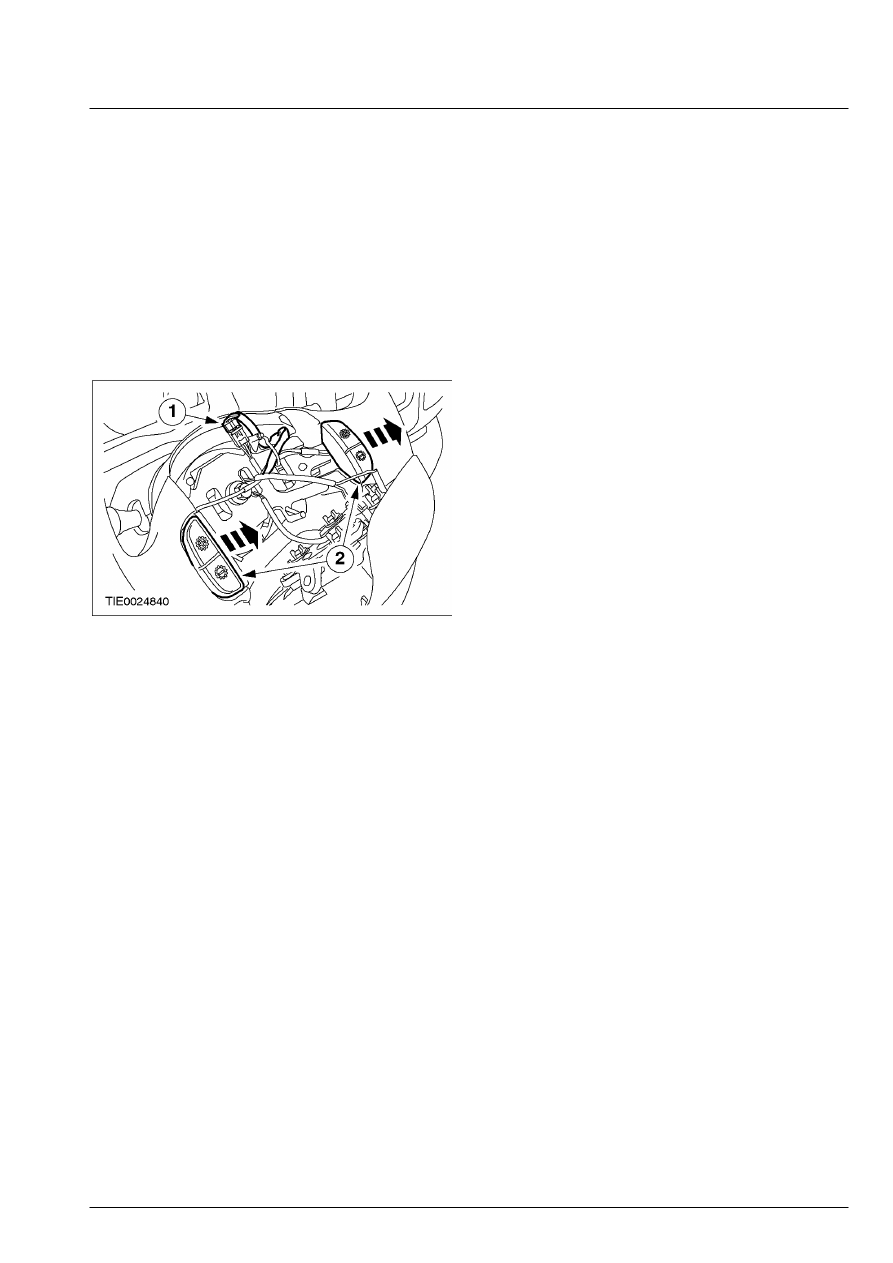

Органы управления переключением передач, расположенные на рулевом колесе



Снятие



1.  Снимите модуль подушки безопасности

водителя.    За дополнительной
информацией обратитесь к Разделу 501-20A /
501-20B.

 2.  Рассоедините штекерные разъемы и

снимите органы управления переключением
передач, расположенные на рулевом  колесе.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

308-11-58

Система автоматического переключения передач 308-11-58

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Датчик частоты вращения первичного вала (ISS)



Общее оборудование





Сверло диаметром 12 мм



Наименование



Спецификация



Рабочая жидкость для
механической  коробки
передач

WSD-M2C200-C

Заглушка

Finis Code 1043772



Снятие



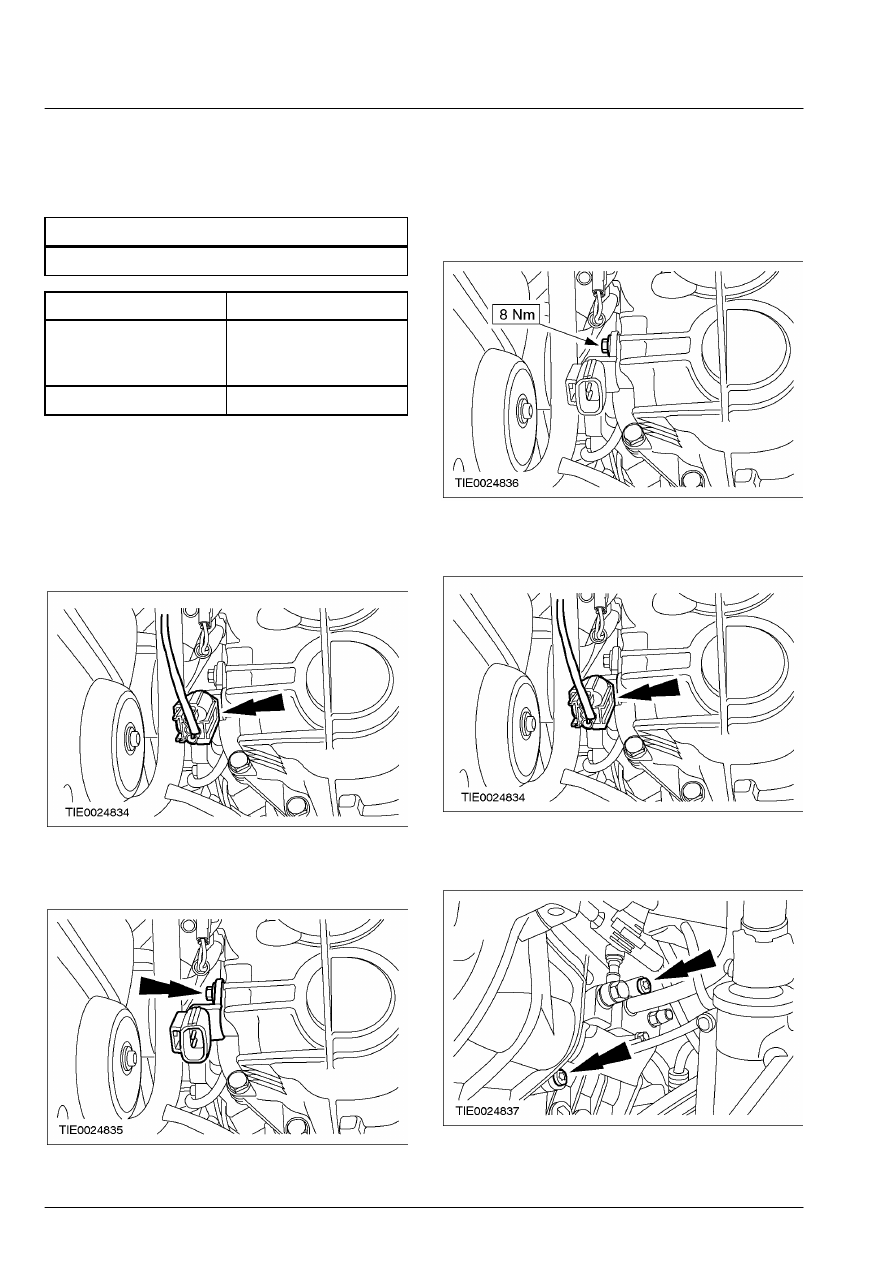

1.  Поднимите и закрепите автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Рассоедините штекерный разъем датчика

частоты вращения первичного вала (ISS).









3.  Снимите датчик ISS.

        •  Дайте маслу стечь в подходящую  емкость.







Установка



1.  Установите датчик ISS.









2.  Состыкуйте штекерный разъем датчика

ISS.









3.  Отсоедините исполнительное устройство

сцепления от коробки передач.









4.  Снимите пробку маслозаливной  горловины.

308-11-59

Система автоматического переключения передач 308-11-59

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

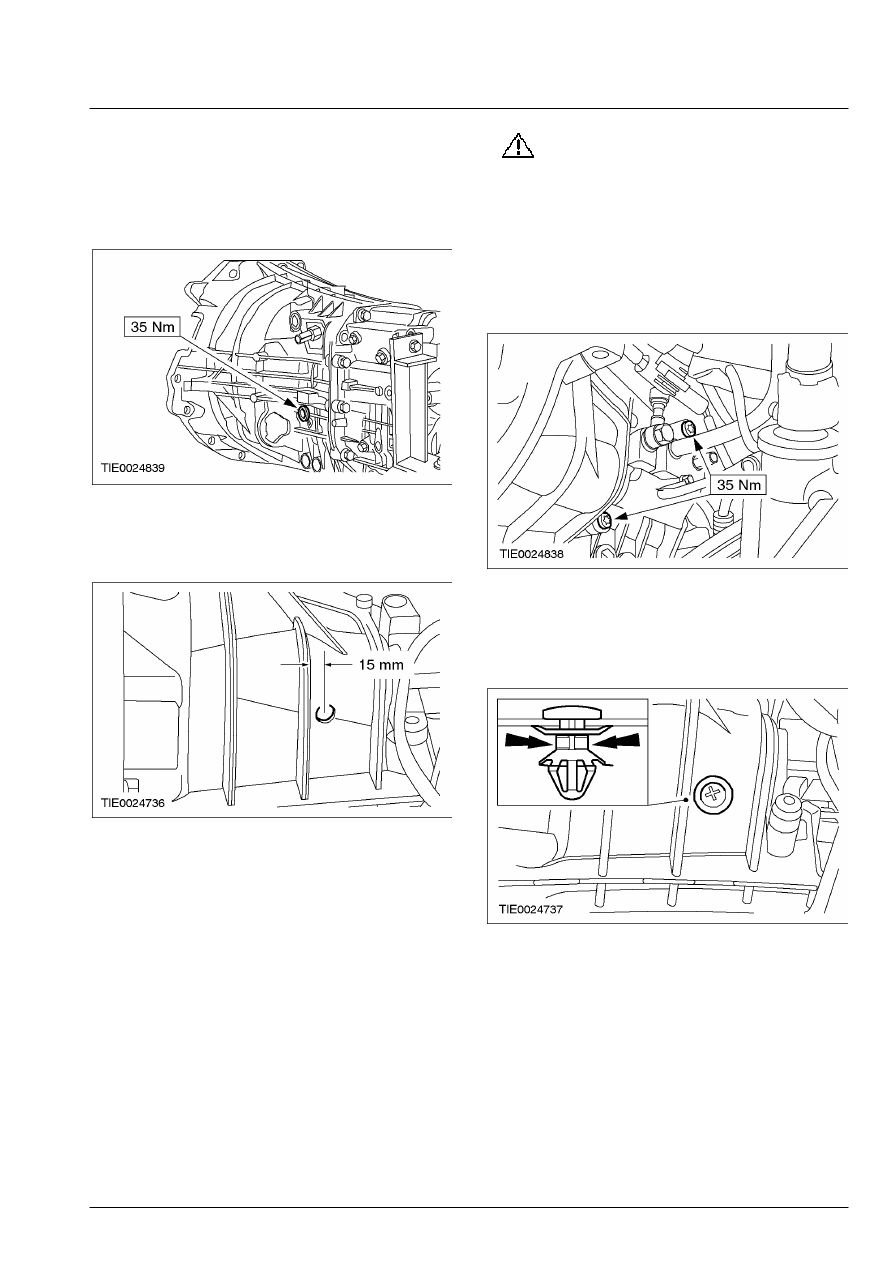

 5.  Заполните коробку передач, уровень  масла

должен находиться чуть ниже нижней
кромки заливного отверстия.

 6.  Установите пробку маслозаливной

горловины.









7.  Используя    сверло 12 мм, просверлите

отверстие в картере коробки передач (как
показано на рисунке).







8.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь

в правильности  подсоединения штока
исполнительного  устройства сцепления
к рычагу выключения  сцепления.

    Подсоедините исполнительное  устройство

сцепления к коробке передач.

        •  Используя отверстие в картере коробки

передач, проверьте подсоединение штока
исполнительного устройства сцепления.









9.  Установите заглушку, чтобы закрыть

отверстие в картере коробки передач.

        •  Вырежьте заглушку (как показано на

рисунке).









10.  Опустите автомобиль.
