Ford Transit (2001 год). Руководство - часть 402

308-11-52

Система автоматического переключения передач 308-11-52

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

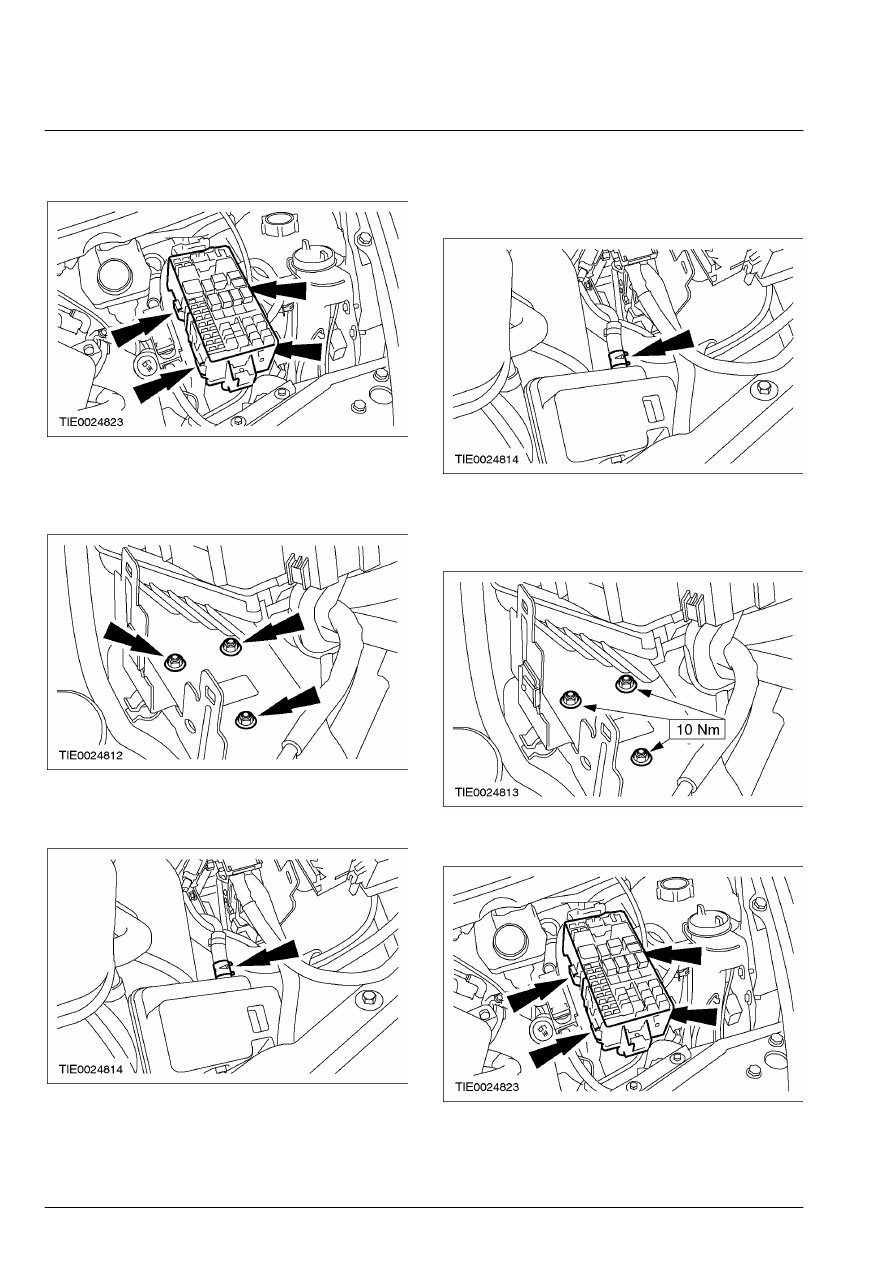

13.  Отсоедините BJB от опорного

кронштейна.









14.  Отсоедините бачок гидравлической

жидкости системы переключения передач
от  опорного кронштейна.









15.  Снимите бачок гидравлической жидкости

системы переключения передач.







Установка



1.  Установите бачок гидравлической  системы

жидкости переключения передач.









2.  Подсоедините бачок гидравлической

жидкости системы переключения передач к
опорному кронштейну.









3.  Подсоедините BJB к опорному  кронштейну.







308-11-53

Система автоматического переключения передач 308-11-53

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

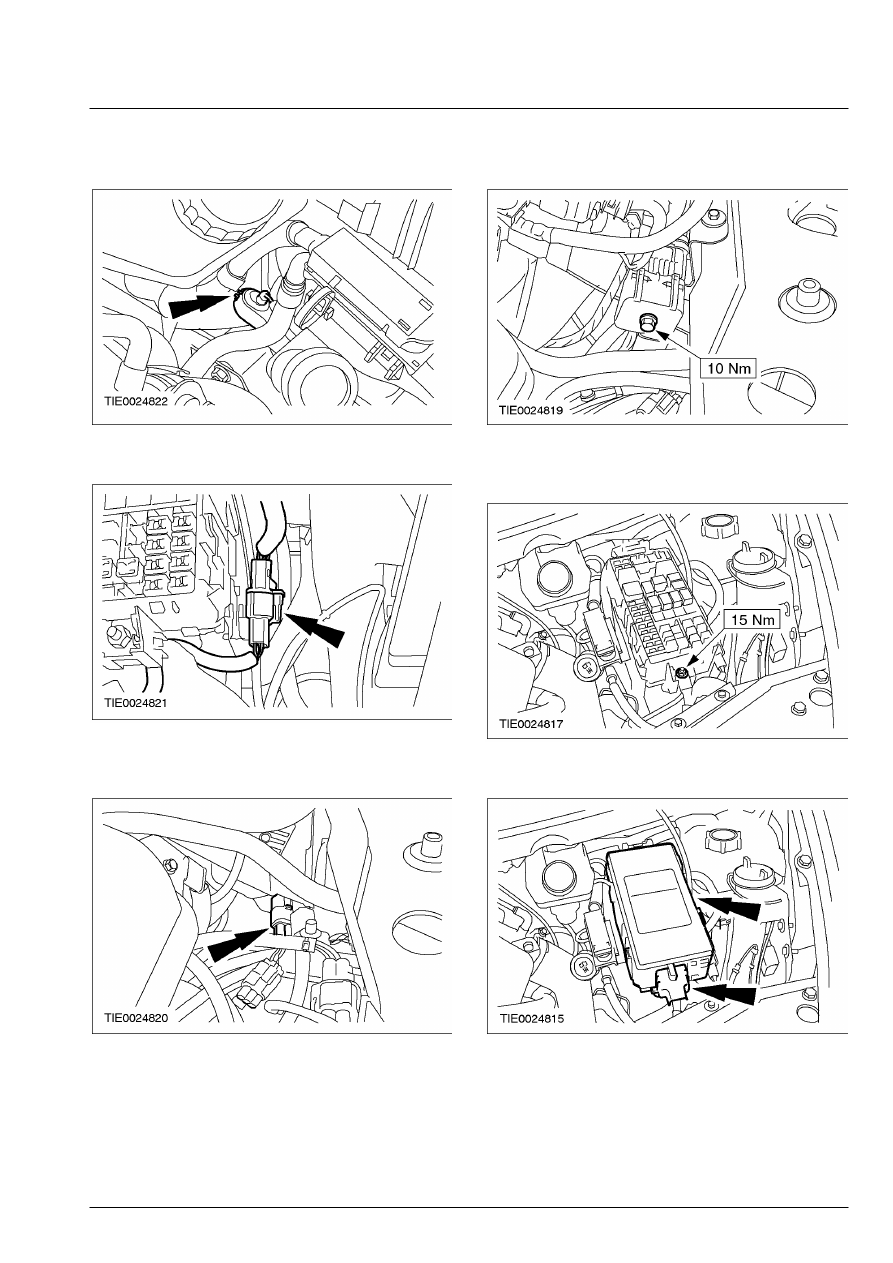

4.  Состыкуйте штекерный разъем насоса

омывателя лобового стекла.









5.  Состыкуйте штекерный разъем BJB.









6.  Подсоедините штекерный разъем к

опорному кронштейну BJB.









7.  Состыкуйте штекерный разъем жгута

электропроводки двигателя.









8.  Подсоедините положительный провод

аккумулятора к BJB.









9.  Установите крышки BJB.







308-11-54

Система автоматического переключения передач 308-11-54

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

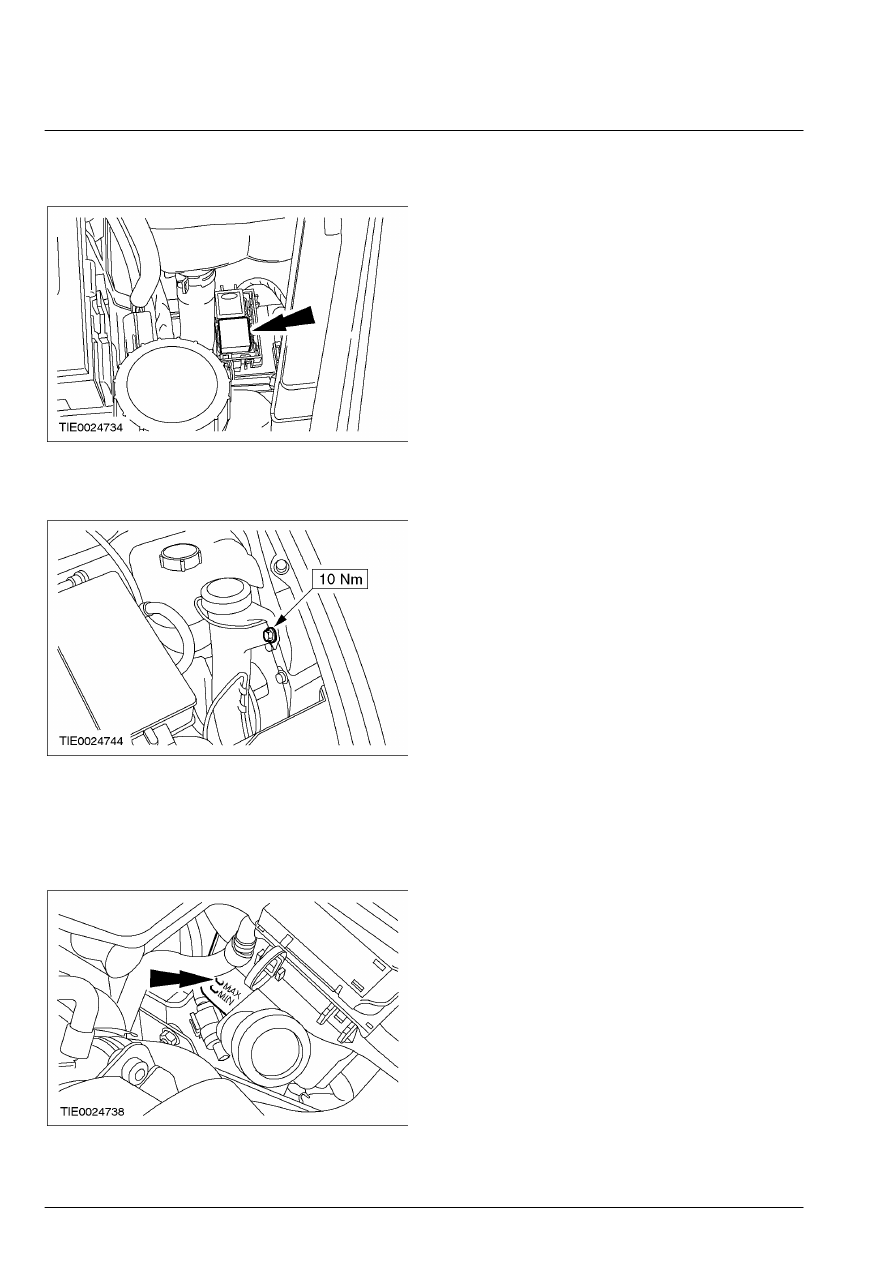

10.  Установите реле HPU.

        •  Установите крышку реле.









11.  Подсоедините бачок омывателя лобового

стекла к крылу.









12.  Проверьте уровень жидкости в бачке

механизма переключения передач и при
необходимости заполните бачок до отметки
MAX; для этого используется
гидравлическая жидкость .









13.  Подсоедините провод массы к

аккумулятору.    За дополнительной
информацией обратитесь к Разделу 414-01.

308-11-55

Система автоматического переключения передач 308-11-55

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА

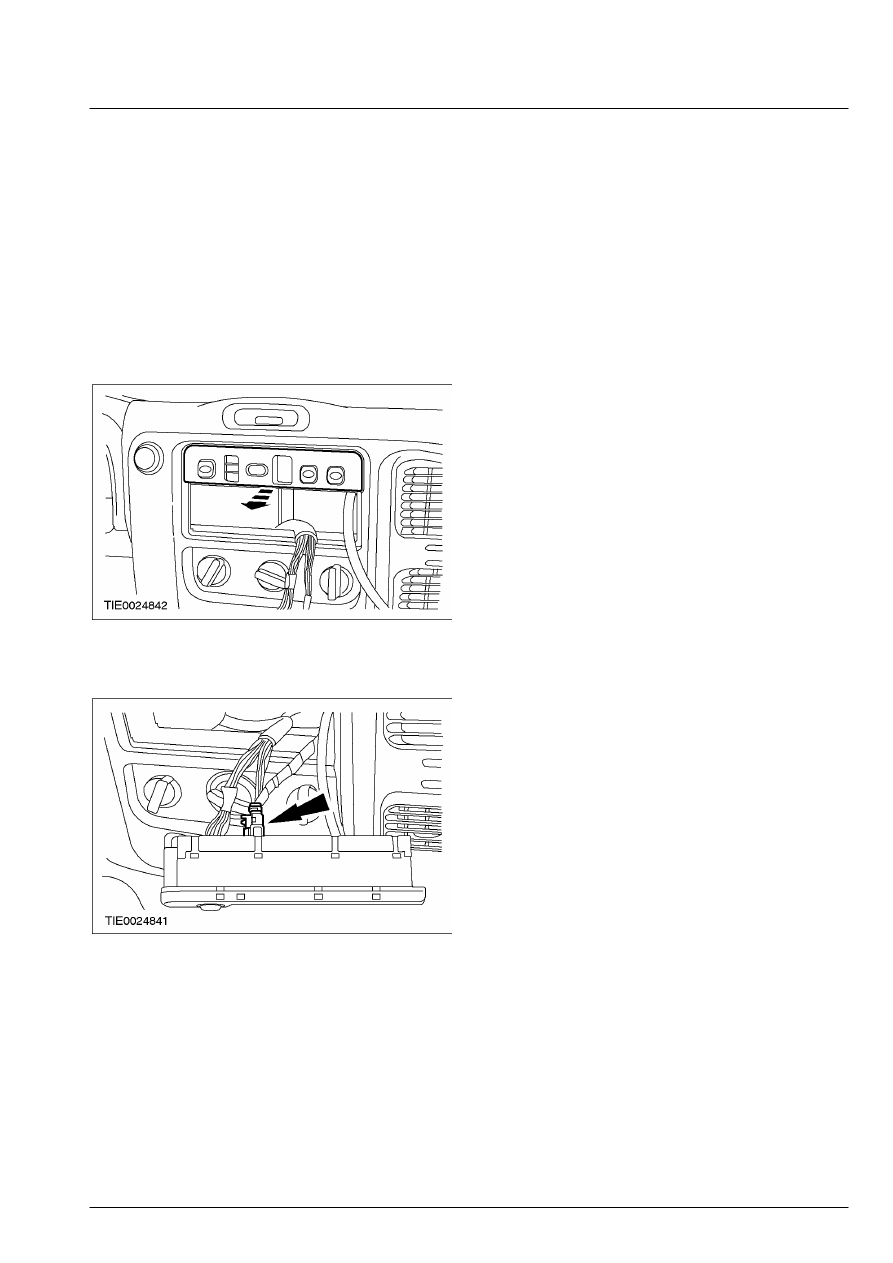

Модуль интерфейса водителя



Снятие



1.  Отсоедините провод массы от

аккумулятора    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите аудиоблок.    За дополнительной

информацией обратитесь к Разделу 415-01.

 3.  Отсоедините модуль интерфейса  водителя

от панели приборов.









4.  Рассоедините штекерный разъем и  снимите

модуль интерфейса водителя.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.
