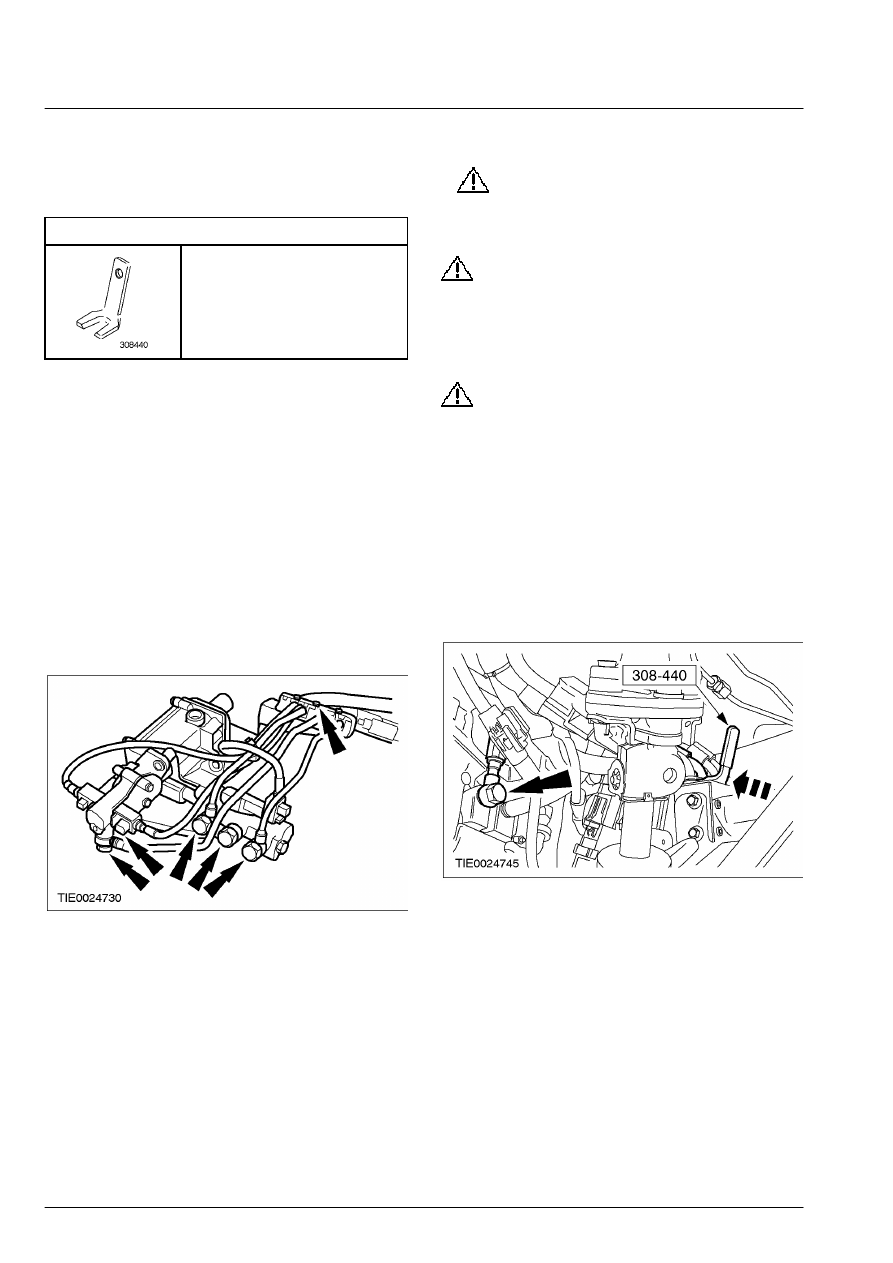

308-11-48

Система автоматического переключения передач 308-11-48

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Гидравлические магистрали механизма переключения передач



Специальный инструмент





Съемник гидравлического
трубопровода сцепления
308-440 (16-099)



Снятие



1.  Снимите исполнительное устройство

переключения передач.

За

дополнительной информацией обратитесь к
главе Исполнительное устройство
переключения передач имеющейся в этом
разделе.



 2.  Снимите гидравлические магистрали

системы переключения передач.

        •  Отсоедините магистрали от опорного

кронштейна.

        •  Отбракуйте уплотнения за их дальнейшей

ненадобностью.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите HPU в

зоне подсоединения  гидравлических
магистралей системы  переключения
передач.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте

специальный инструмент  в качестве
рычага.  Неследование этому указанию
приведет к повреждению гидравлических
магистралей и портов системы
переключения  передач.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите HPU,

чтобы предотвратить  вытекание
гидравлической жидкости или
проникновение грязи внутрь.

    Используя специальный инструмент,

отсоедините гидравлические магистрали
системы переключения передач от HPU.

        •  Установите специальный инструмент на

соединение, чтобы высвободить
магистраль.

        •  Отбракуйте уплотнения за их дальнейшей

ненадобностью.







308-11-49

Система автоматического переключения передач 308-11-49

 механической коробки передач/ коробки передач в блоке с ведущим мостом



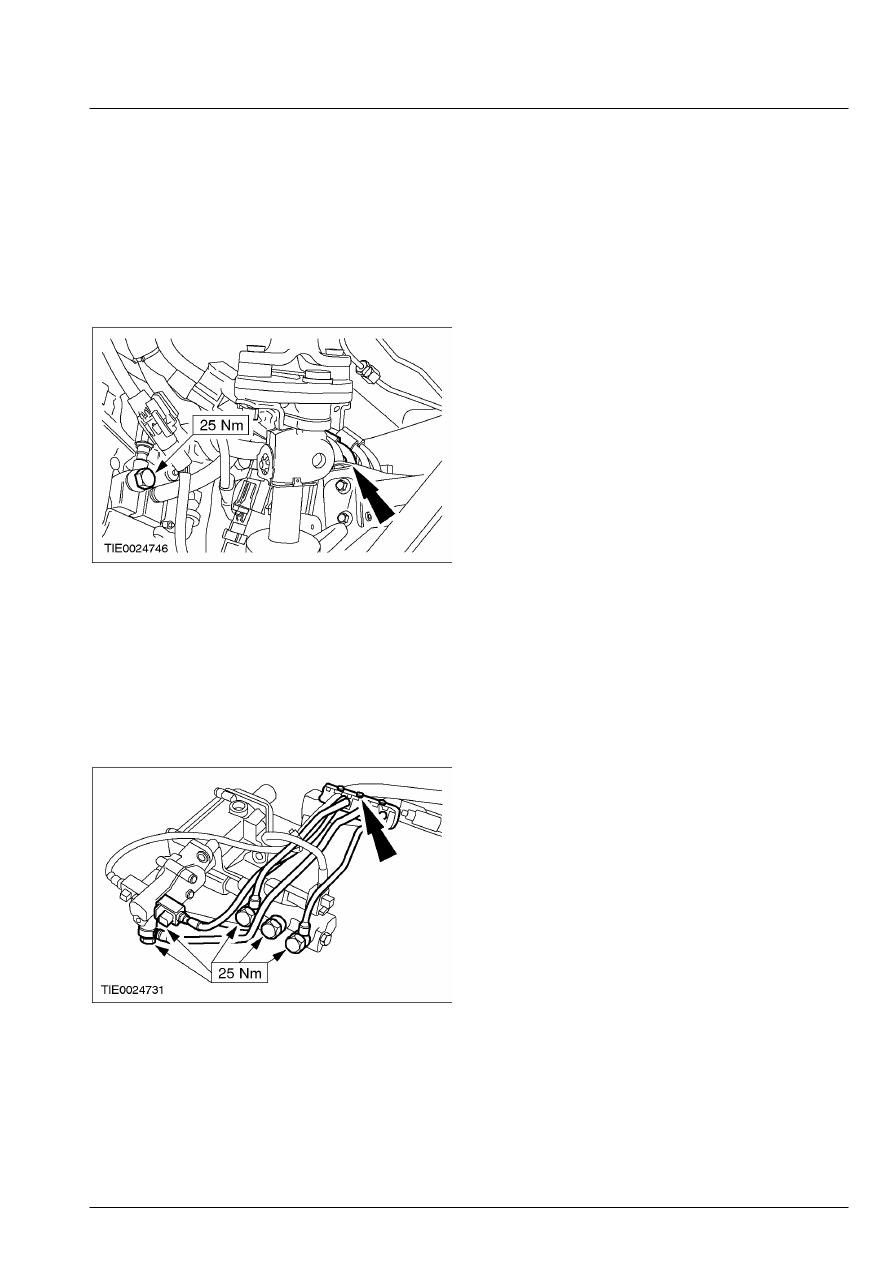

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнения  гидравлических магистралей
системы  переключения передач.

    Подсоедините гидравлическую  магистраль

системы переключения передач к
исполнительному устройству сцепления и
HPU.









2.  Подсоедините гидравлические  магистрали

системы переключения передач к  HPU.

        •  Подсоедините магистрали к опорному

кронштейну.

        •  Подсоедините кабель к опорному

кронштейну гидравлической магистрали.

        •  Используя хомутики, зафиксируйте  кабель

на гидравлической магистрали.









3.  Установите исполнительное устройство

переключения передач.

За

дополнительной информацией обратитесь к
главе Исполнительное устройство
переключения передач имеющейся в этом
разделе.



308-11-50

Система автоматического переключения передач 308-11-50

 механической коробки передач/ коробки передач в блоке с ведущим мостом



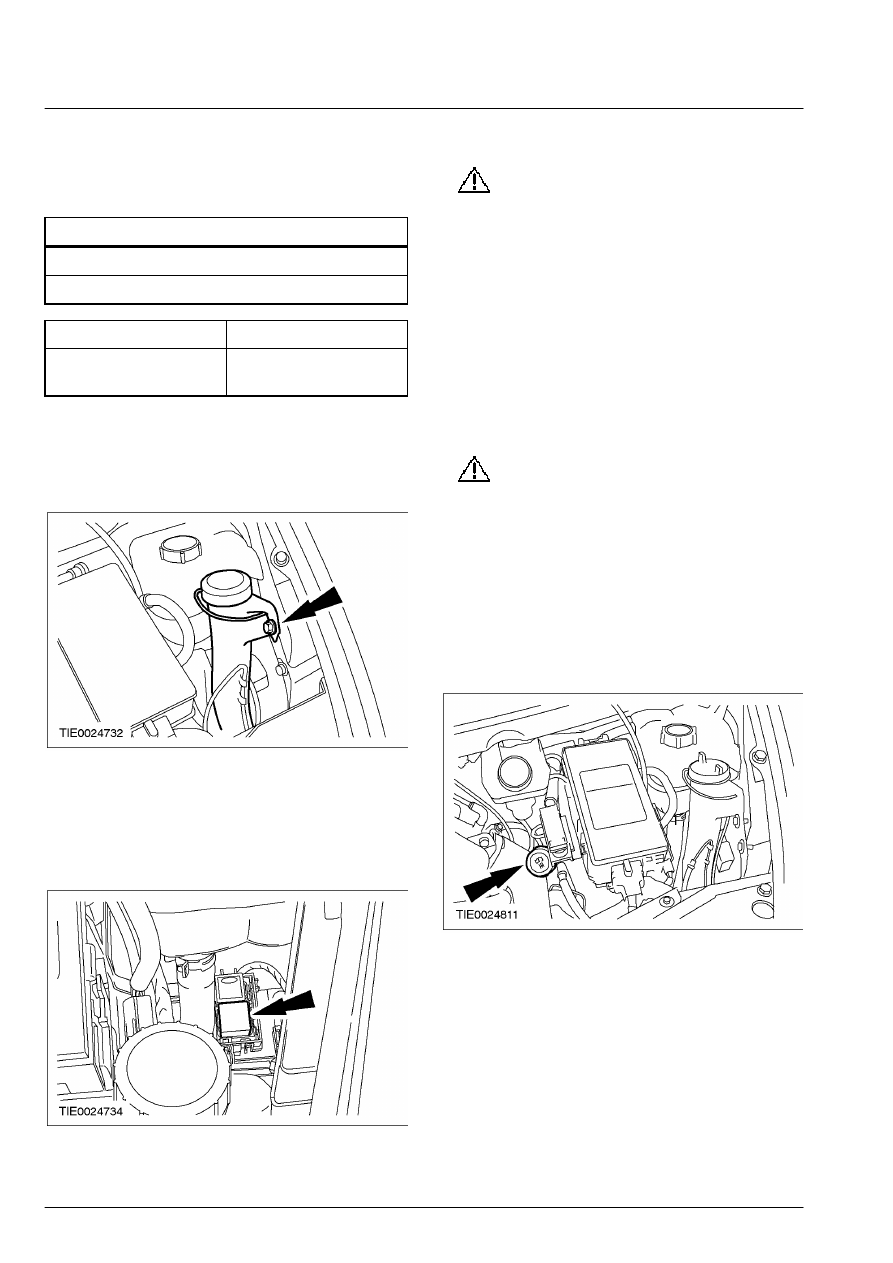

СНЯТИЕ И УСТАНОВКА



Бачок гидравлической жидкости механизма переключения передач



Общее оборудование





WDS

Шприц



Наименование



Спецификация



Гидравлическая
жидкость

N052146-VX00



Снятие



1.  Отсоедините бачок омывателя лобового

стекла от крыла.









2.  Снимите реле гидравлического  насосного

блока (HPU).

        •  Переместите бачок омывателя лобового

стекла в сторону.

        •  Снимите крышку реле.







3.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Несоблюдение этих инструкций  может
привести к травматическим
последствиям.

    Используя    WDS , сбросьте давление в

накопителе гидравлического давления.

 4.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Загрязнение

крышки бачка  гидравлической
жидкости системы  переключения
передач не допускается.

    Снимите крышку бачка гидравлической

жидкости системы переключения передач.

 6.  Используя соответствующий    шприц,

опорожните бачок  гидравлической
жидкости системы  переключения передач;
вся     гидравлическая жидкость  должна
быть удалена.







308-11-51

Система автоматического переключения передач 308-11-51

 механической коробки передач/ коробки передач в блоке с ведущим мостом



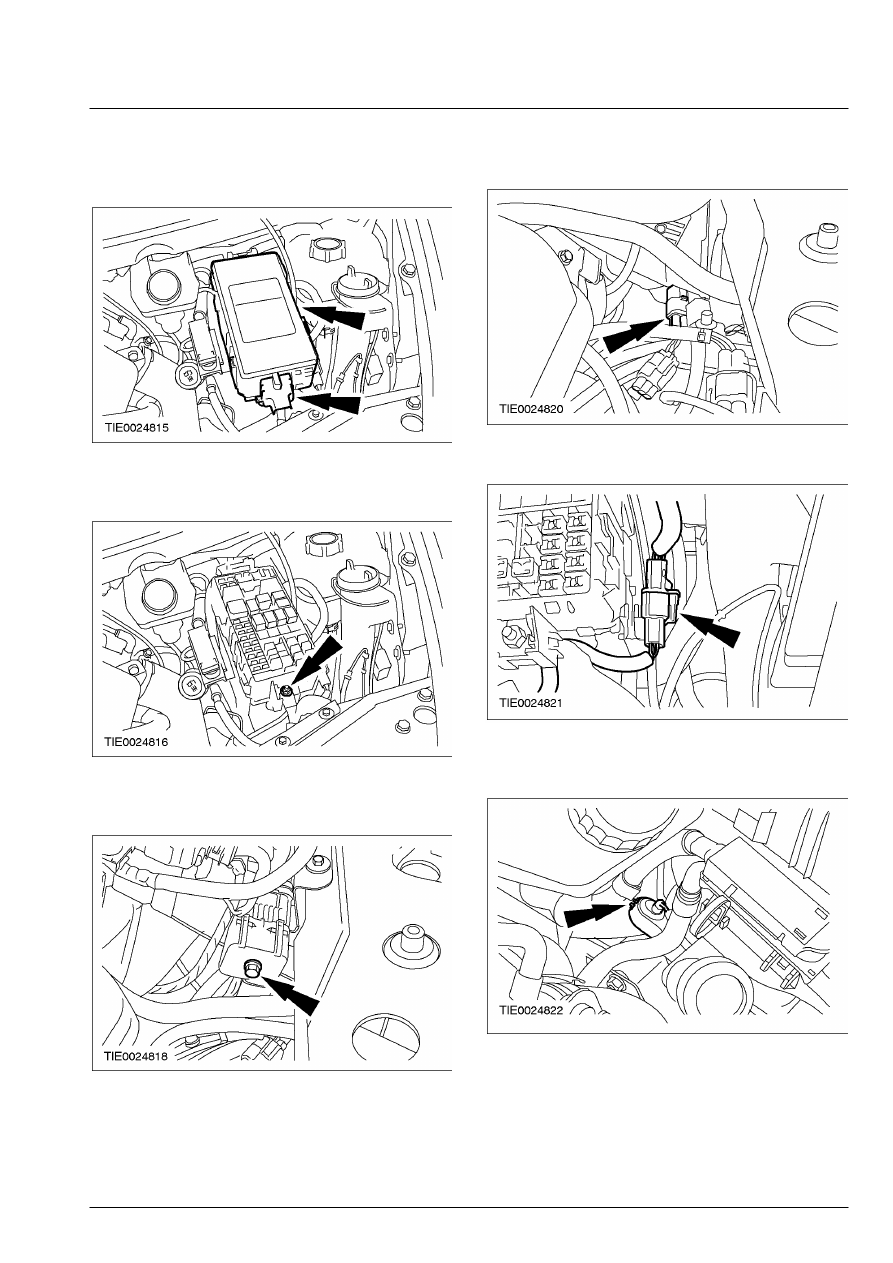

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Снимите крышку

электрораспределительной коробки
аккумулятора (BJB).









8.  Отсоедините положительный провод

аккумулятора от BJB.









9.  Рассоедините штекерный разъем жгута

электропроводки двигателя.









10.  Отсоедините штекерный разъем от

опорного кронштейна BJB.









11.  Рассоедините штекерный разъем BJB.









12.  Рассоедините штекерный разъем насоса

омывателя лобового стекла.
