Система автоматического переключения передач 308-11-40

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Соединительный элемент вала переключения передач



Снятие



1.  Снимите коробку передач.    За

дополнительной информацией обратитесь к
Разделу 308-03A / 308-03B.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание

повреждения вала  переключения
передач и подшипника вала
переключения передач придерживайте
соединитель вала переключения
передач.

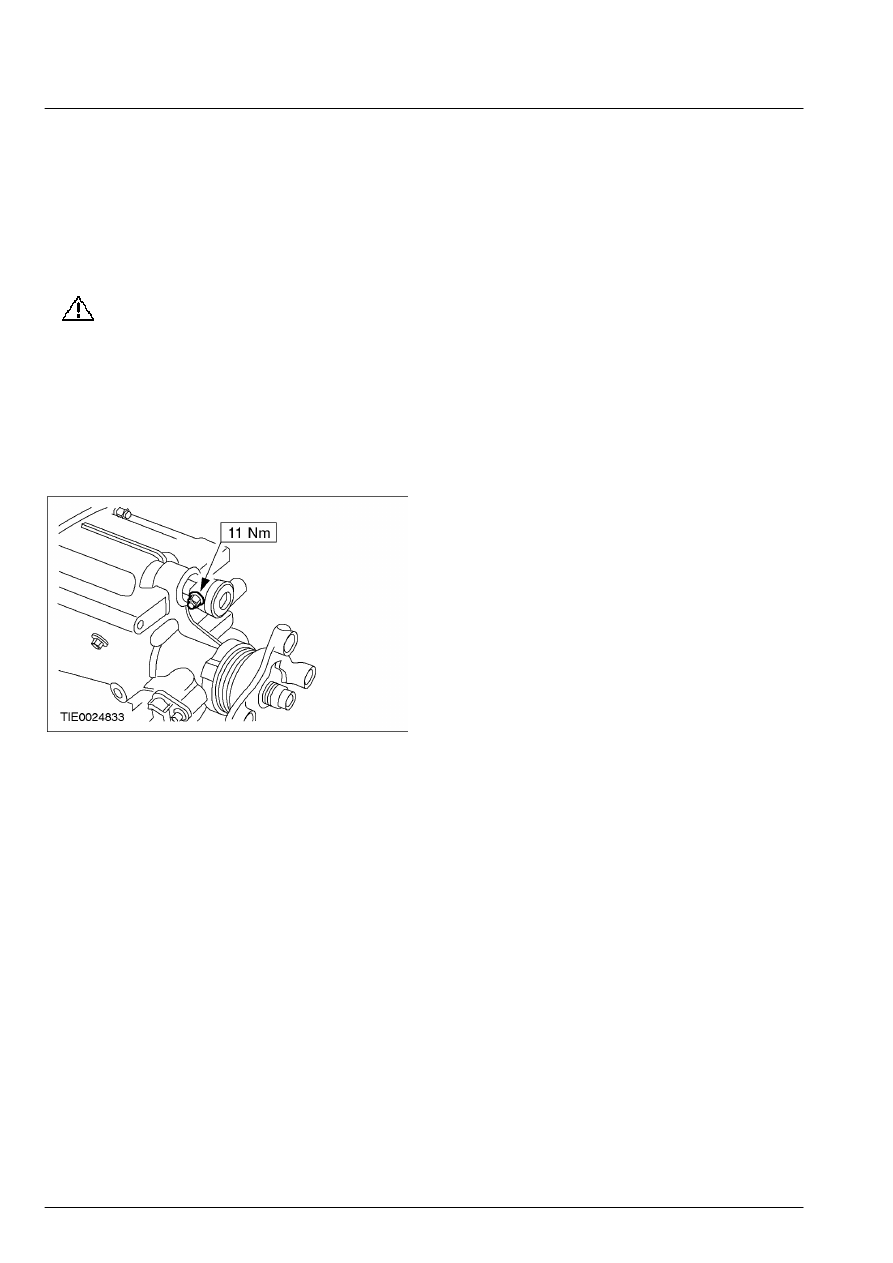

    Снимите соединитель вала переключения

передач.

        •  Отпустите гайку и извлеките штифт.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

308-11-41

Система автоматического переключения передач 308-11-41

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Исполнительное устройство сцепления



Специальный инструмент





Комплект вакуумного насоса
416-D001 (23-036А)



Общее оборудование





WDS

Зажимное приспособление для  тормозного
шланга

Сверло диаметром 12 мм



Наименование



Спецификация



Гидравлическая
жидкость

N052146-VX00

Заглушка

Finis Code 1043772



Снятие



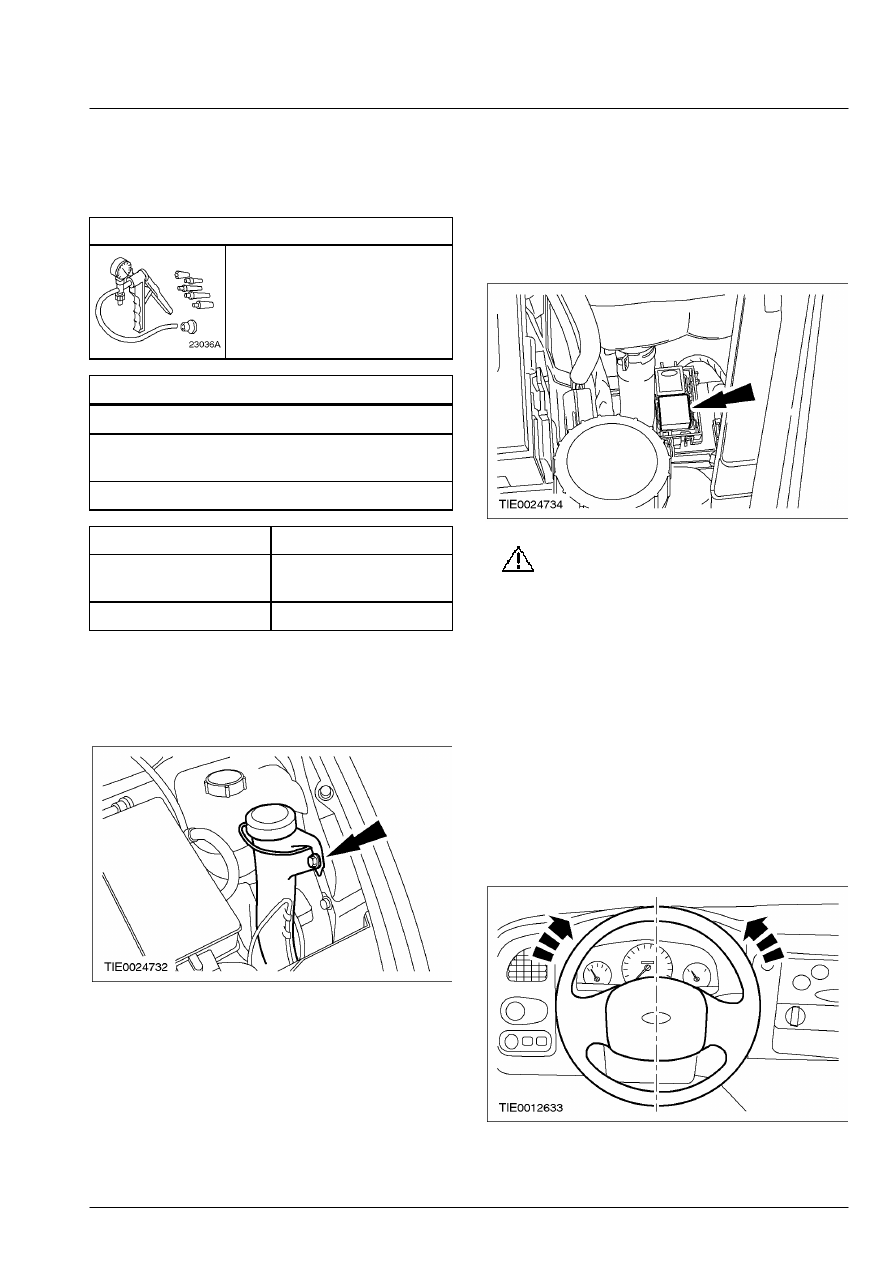

1.  Отсоедините бачок омывателя лобового

стекла от крыла.









2.  Снимите реле гидравлического  насосного

блока (HPU).

        •  Переместите бачок омывателя лобового

стекла в сторону.

        •  Снимите крышку реле.







3.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

    Для сбрасывания давления в накопителе

гидравлического давления используйте
используйте    WDS .

4. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

передние  колеса направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.







308-11-42

Система автоматического переключения передач 308-11-42

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

6.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию  может
привести к травматическим
последствиям.

    Используя соответствующее     зажимное

приспособление для тормозного шланга ,
пережмите питающий шланг HPU.









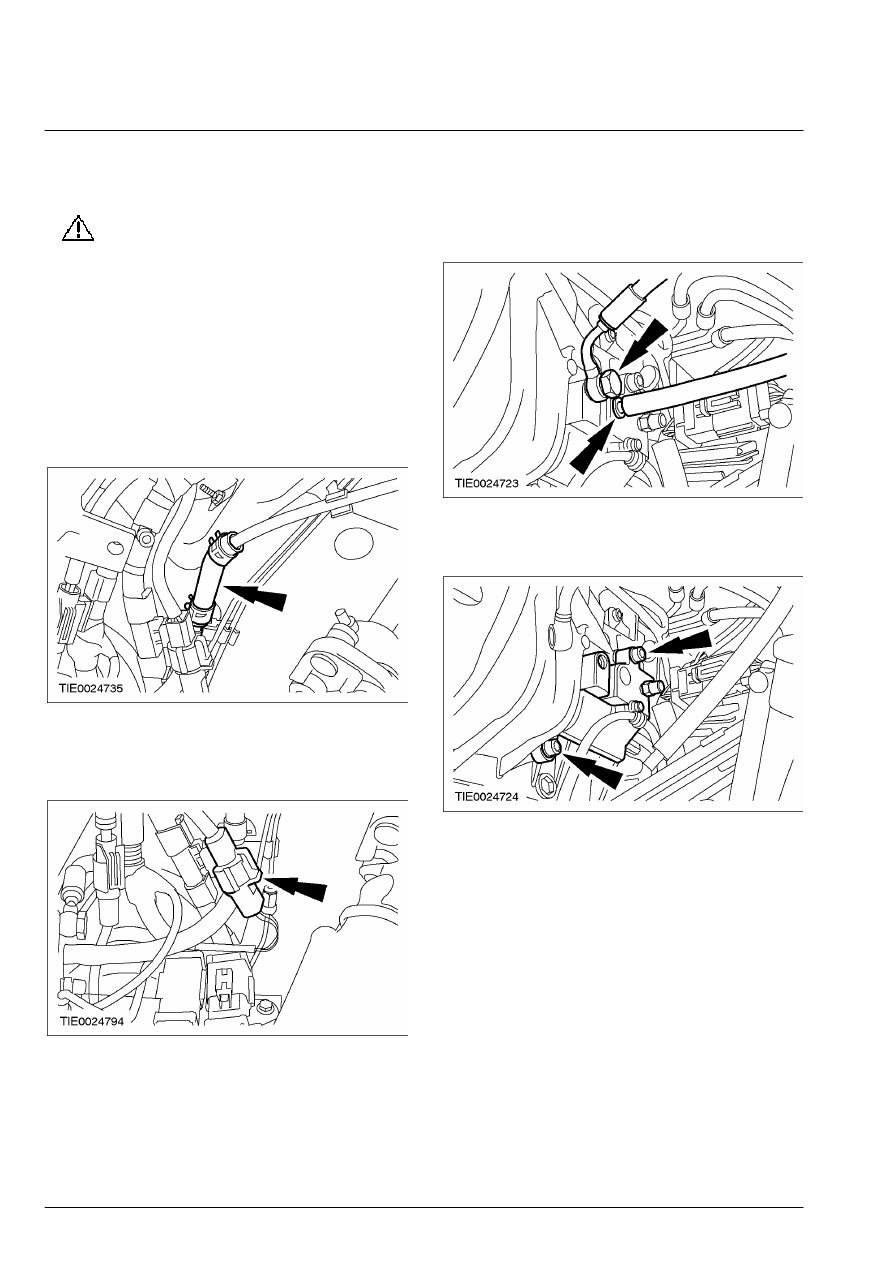

7.  Рассоедините штекерный разъем датчика

положения исполнительного устройства
сцепления.









8.  Отсоедините напорный шланг и

возвратный шланг от исполнительного
устройства сцепления.

        •  Отбракуйте уплотнения за их дальнейшей

ненадобностью.









9.  Снимите исполнительное устройство

сцепления.







308-11-43

Система автоматического переключения передач 308-11-43

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

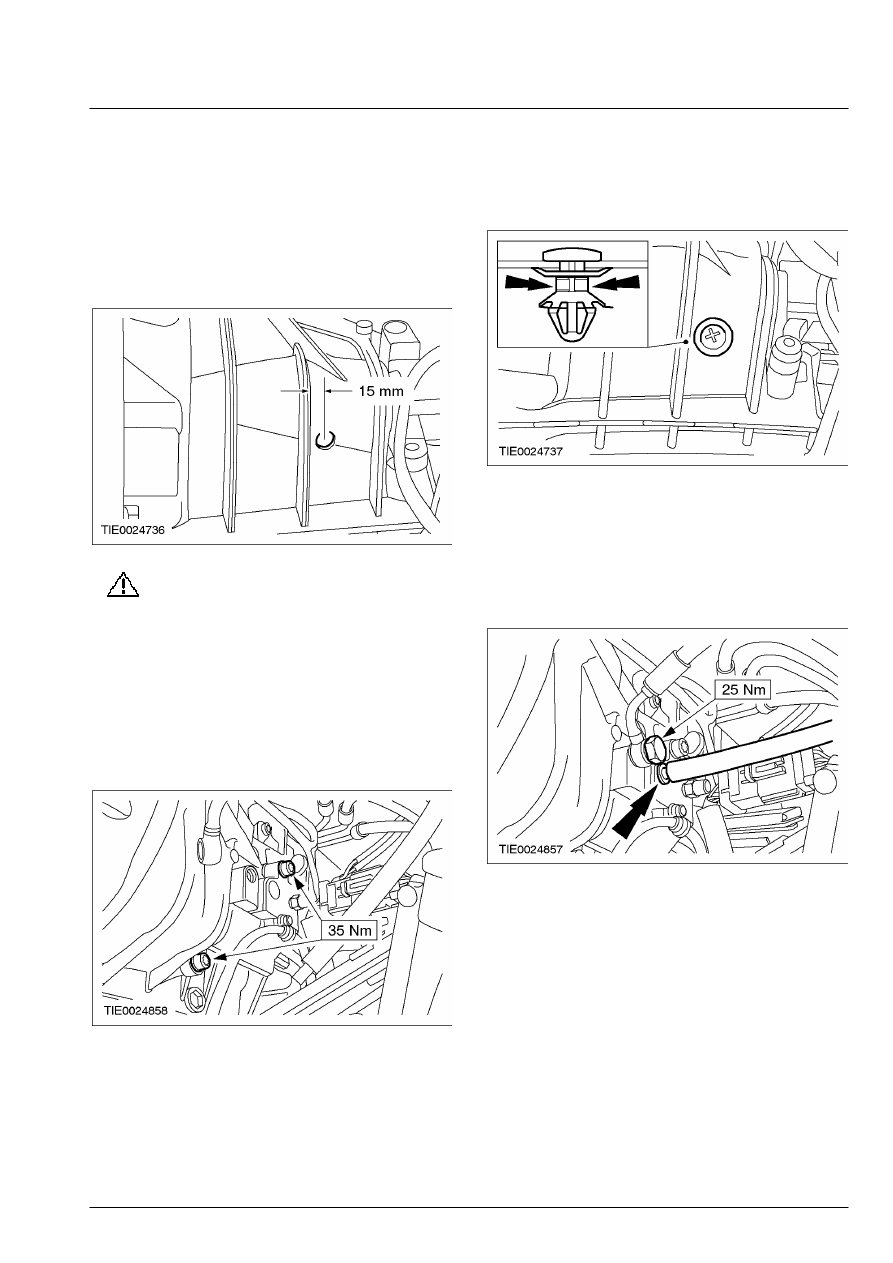

Установка

1. ПРИМЕЧАНИЕ: Только в случае установки

имеющегося  исполнительного устройства
сцепления.

    Используя    сверло 12 мм, просверлите

отверстие в картере коробки передач, как
это показано на рисунке.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь

в правильности  подсоединения штока
исполнительного  устройства сцепления
к рычагу выключения  сцепления.

    Установите исполнительное устройство

сцепления.

        •  Используя отверстие диаметром 12 мм в

картере коробки передач, проверьте
подсоединение штока исполнительного
устройства сцепления.









3.  Закройте отверстие диаметром 12 мм,

имеющееся в картере коробки передач; для
этой цели используется    заглушка .

        •  Вырежьте заглушку.







4. ПРИМЕЧАНИЕ: Установите новые

уплотнения напорного  трубопровода
исполнительного устройства  сцепления.

    Подсоедините напорный трубопровод и

возвратный шланг к исполнительному
устройству сцепления.
