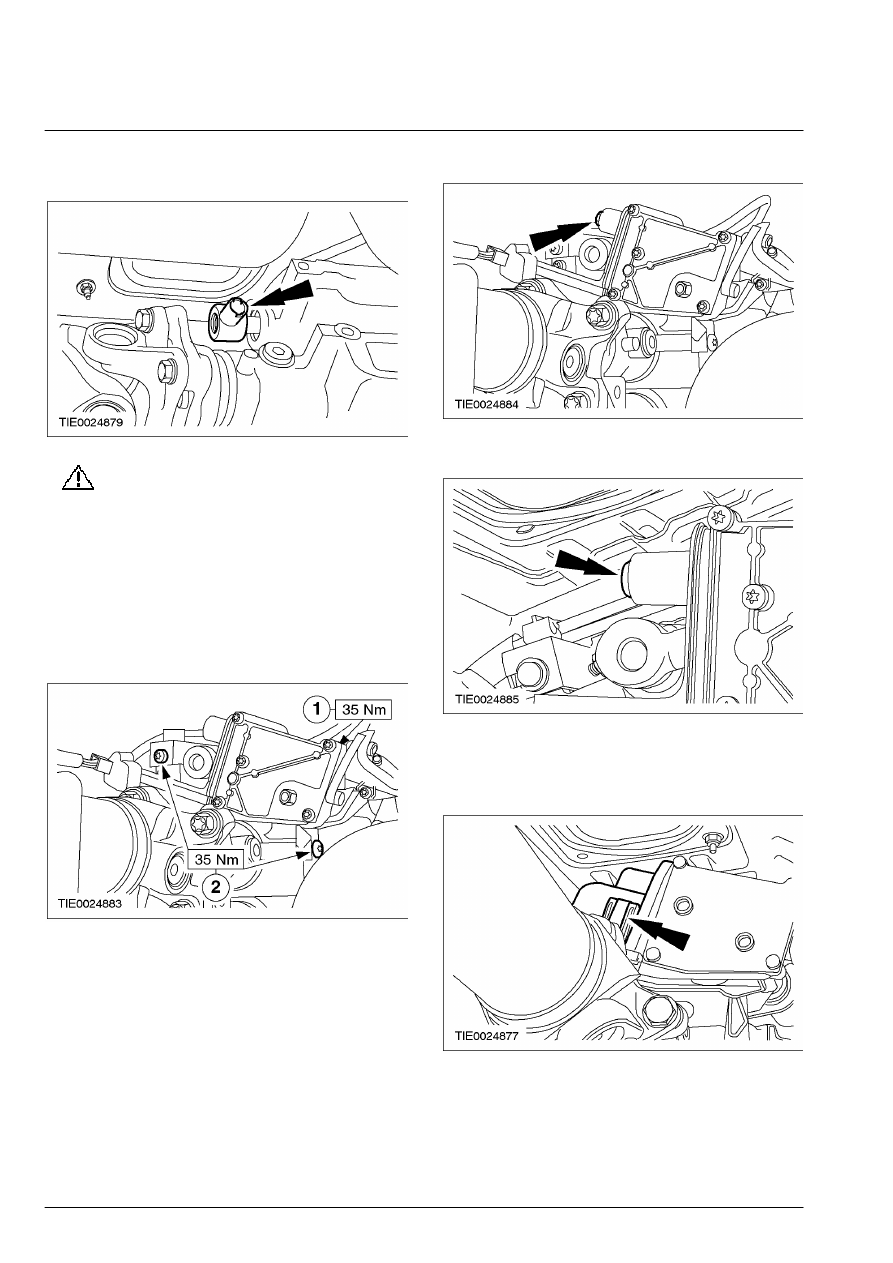

308-11-36

Система автоматического переключения передач 308-11-36

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



4.  Смажьте соединитель вала переключения

передач; для этого используется    смазка .







5.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь

в том, что шаровой  шарнир
исполнительного устройства
переключения передач входит в
отверстие  соединителя вала
переключения передач.

    Установите исполнительное устройство

переключения передач.

        •  Затяните болты, работая в указанной

последовательности.









6.  Выверните    болт M8 x 45 мм.









7.  Установите пылезащитный колпачок.









8.  Установите крышку исполнительного

устройства переключения передач.

        •  Закрепите с помощью двух зажимов.







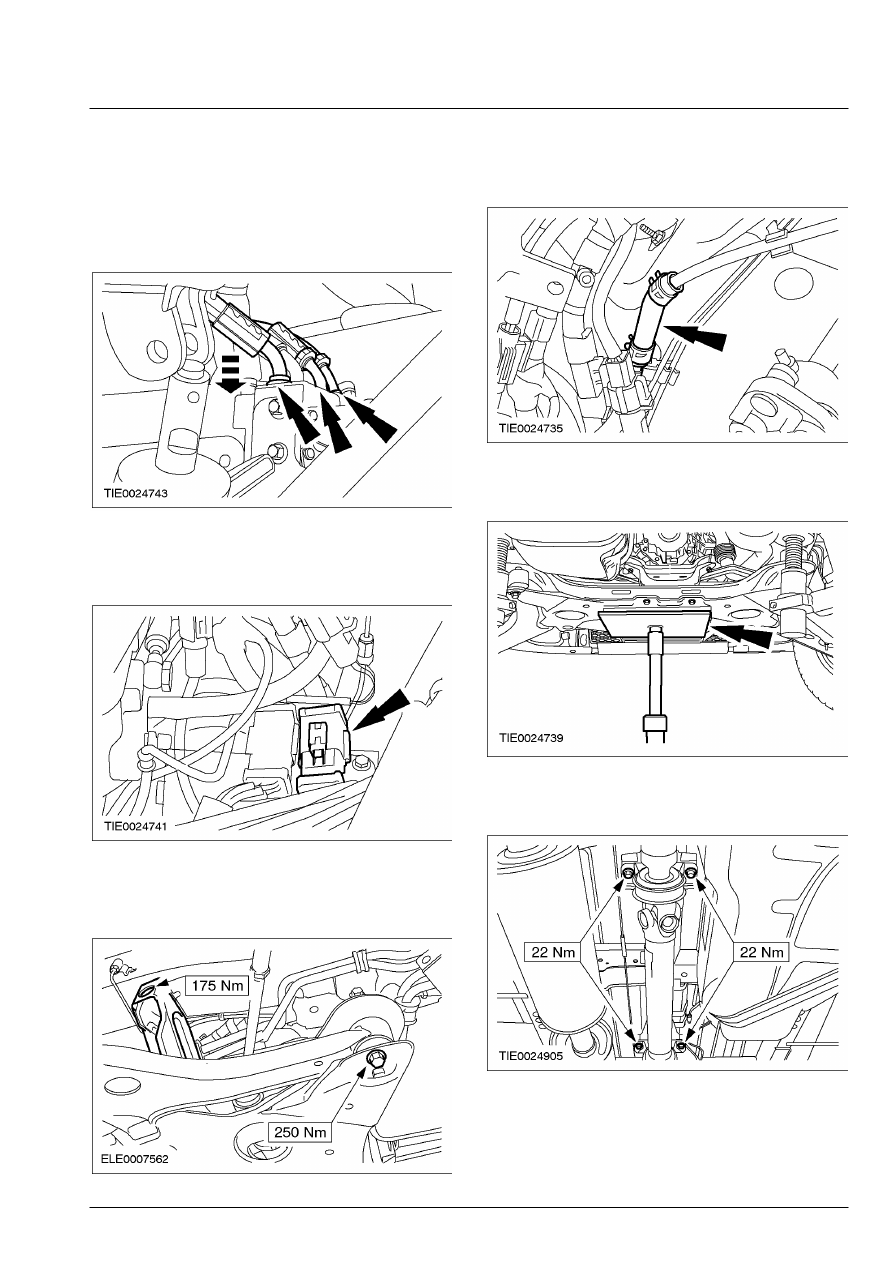

308-11-37

Система автоматического переключения передач 308-11-37

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

9. ПРИМЕЧАНИЕ: Удостоверьтесь в

правильности  установки пружинных колец
гидравлических  магистралей системы
переключения  передач.

    Подсоедините гидравлические  магистрали

системы переключения передач к  HPU.









10.  Состыкуйте штекерный разъем

исполнительного устройства
переключения  передач.









11.  Поднимите поперечину переднего моста и

установите две гайки и болты (показана
левая сторона).









12.  Снимите     зажимное приспособление для

тормозного шланга  с питающего шланга
HPU.









13.  Уберите     домкрат для коробки передач

из-под поперечины переднего моста.









14.  Затяните болты крепления

промежуточной опоры карданного вала.







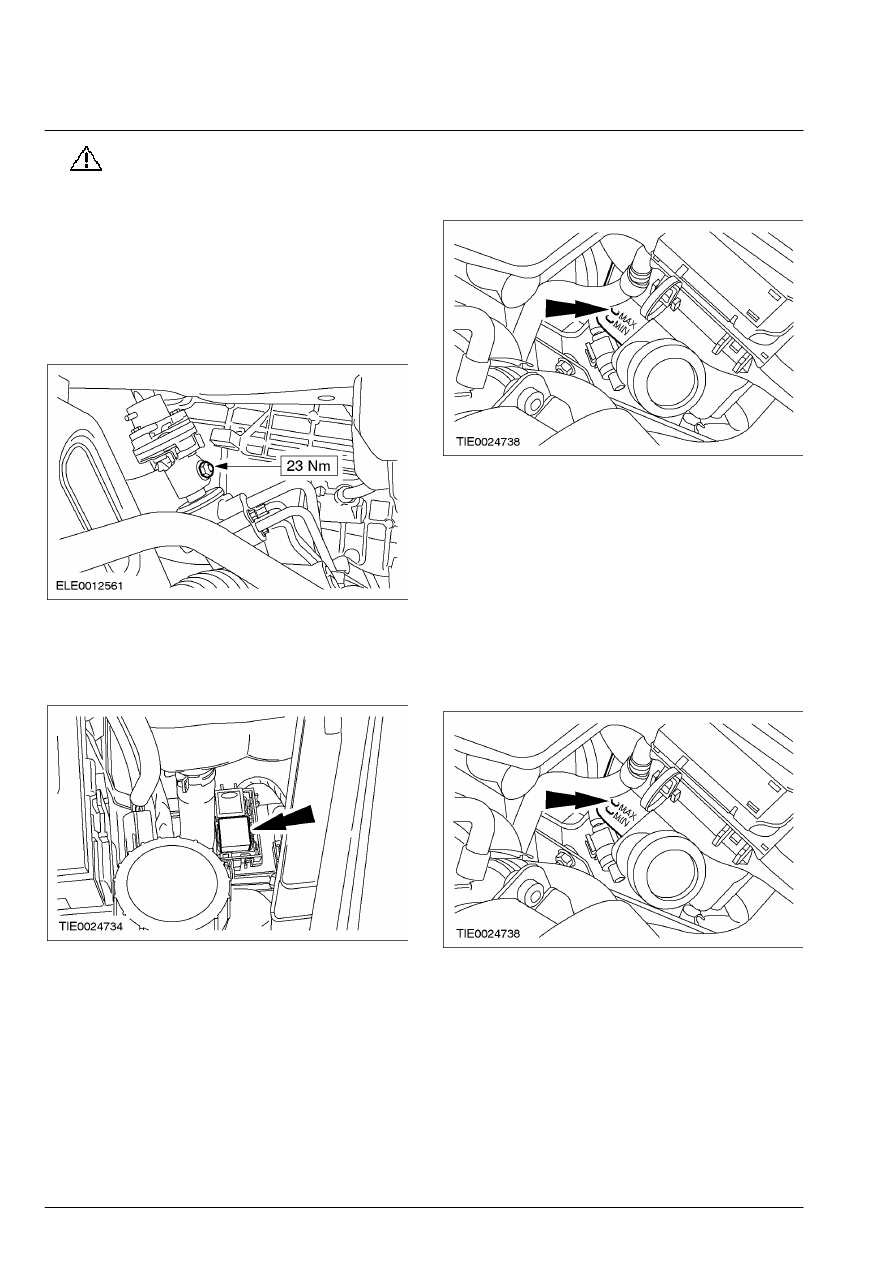

308-11-38

Система автоматического переключения передач 308-11-38

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

15.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые нижние гайку и болт  шарнирной
муфты рулевой колонки.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРИМЕЧАНИЕ: Удостоверьтесь в правильности
установки стопорного кольца.
    Подсоедините шарнирную муфту рулевой

колонки к шестерне рулевого механизма.









16.  Опустите автомобиль.

 17.  Установите реле HPU.
        •  Установите крышку реле.









18.  Заполните бачок гидравлической

жидкости переключения передач до
отметки  MAX.









19.  Используя    WDS , удалите воздух из

системы переключения передач.

 20.  Используя    WDS , дайте модулю

управления коробкой передач возможность
изучить рабочие параметры коробки
передач.

 21.  Проверьте уровень жидкости в бачке

системы переключения передач и при
необходимости заполните бачок до отметки
MAX; для этого используется
гидравлическая жидкость .







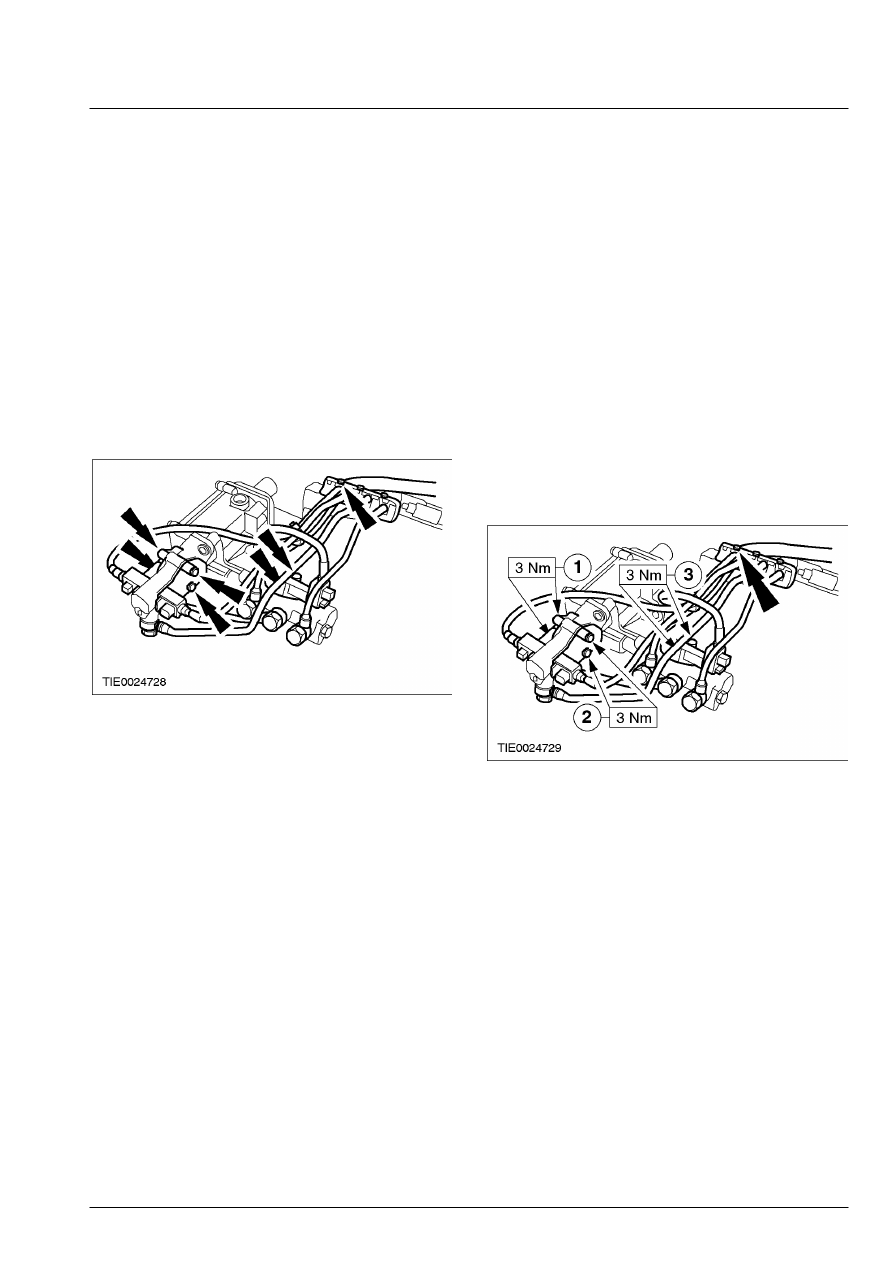

308-11-39

Система автоматического переключения передач 308-11-39

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Датчик положения исполнительного устройства переключения передач



Снятие



1.  Снимите исполнительное устройство

переключения передач.

За

дополнительной информацией обратитесь к
главе Исполнительное устройство
переключения передач имеющейся в этом
разделе.



 2.  Снимите датчики положения

исполнительного устройства переключения
передач.

        •  Отсоедините кабель от опорного

кронштейна гидравлической магистрали.







Установка



1.  Установите датчики положения

исполнительного устройства переключения
передач.

       1. Установите датчик, отмеченный буквой  R.
       2. Установите датчик, отмеченный буквой

WW.

       3. Установите датчик, отмеченный буквой

SW.

        •  Подсоедините кабель к опорному

кронштейну гидравлической магистрали.

        •  Используйте хомутики для закрепления

кабеля на гидравлической магистрали.









2.  Установите исполнительное устройство

переключения передач.

За

дополнительной информацией обратитесь к
главе Исполнительное устройство
переключения передач имеющейся в этом
разделе.
