Система автоматического переключения передач 308-11-32

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Исполнительное устройство переключения передач



Специальный инструмент





Съемник гидравлического
трубопровода сцепления
308-440 (16-099)



Общее оборудование





WDS

Зажимное приспособление для  тормозного
шланга

Домкрат для коробки передач

Болт M8 x 45 мм



Наименование



Спецификация



Гидравлическая
жидкость

N052146-VX00

Смазка WSD-M1C230-A



Снятие



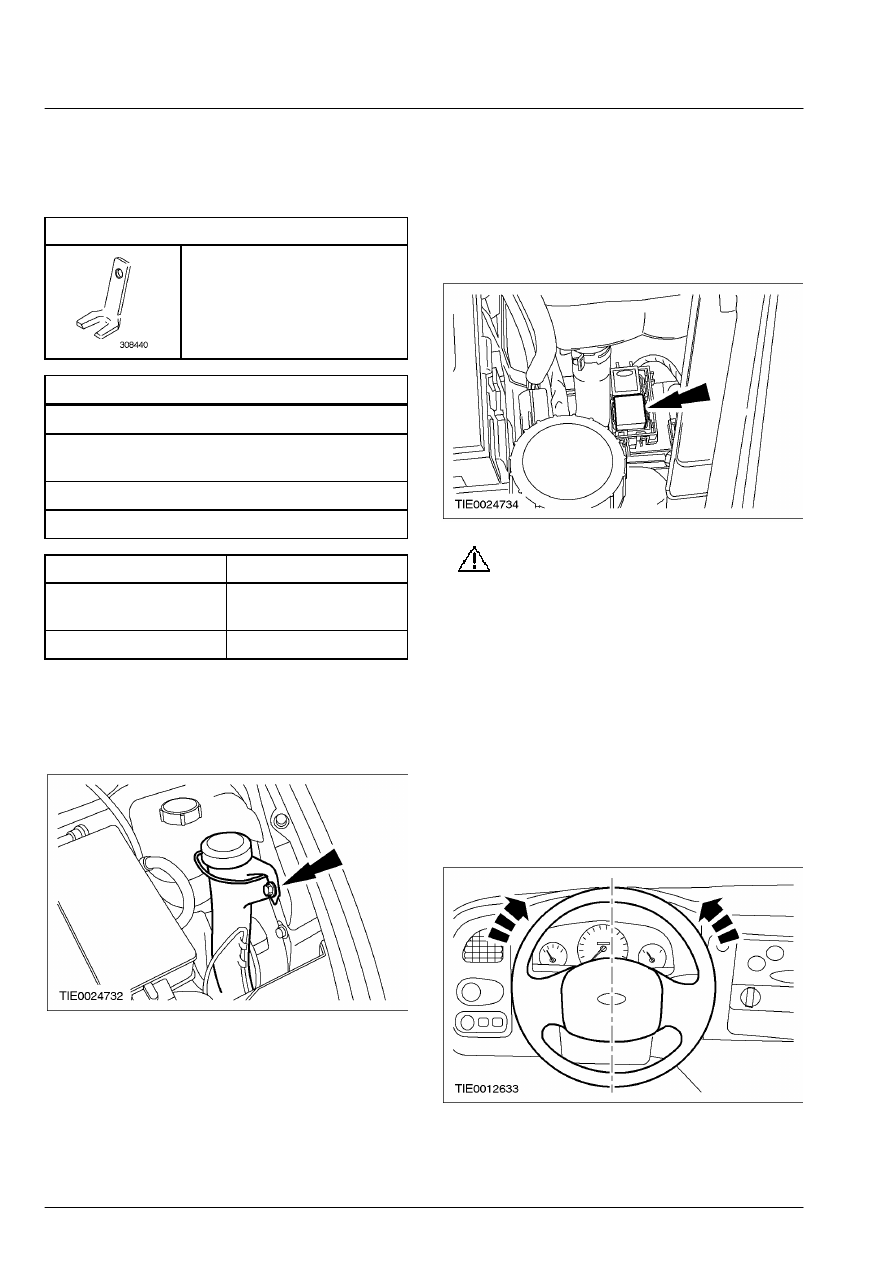

1.  Отсоедините бачок омывателя лобового

стекла от крыла.









2.  Снимите реле гидравлического  насосного

блока (HPU).

        •  Переместите бачок омывателя лобового

стекла в сторону.

        •  Снимите крышку реле.







3.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию  может
привести к травматическим
последствиям.

    Используя    WDS , сбросьте давление в

накопителе гидравлического давления.

4. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

передние  колеса направлены прямо вперед.

    Сцентрируйте рулевое управление и

заблокируйте его в этом положении.









5.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

308-11-33

Система автоматического переключения передач 308-11-33

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

6.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этим указаниям в
результате может привести к
травматическим  последствиям.

    Используя соответствующее     зажимное

приспособление для тормозного шланга ,
пережмите питающий шланг HPU.









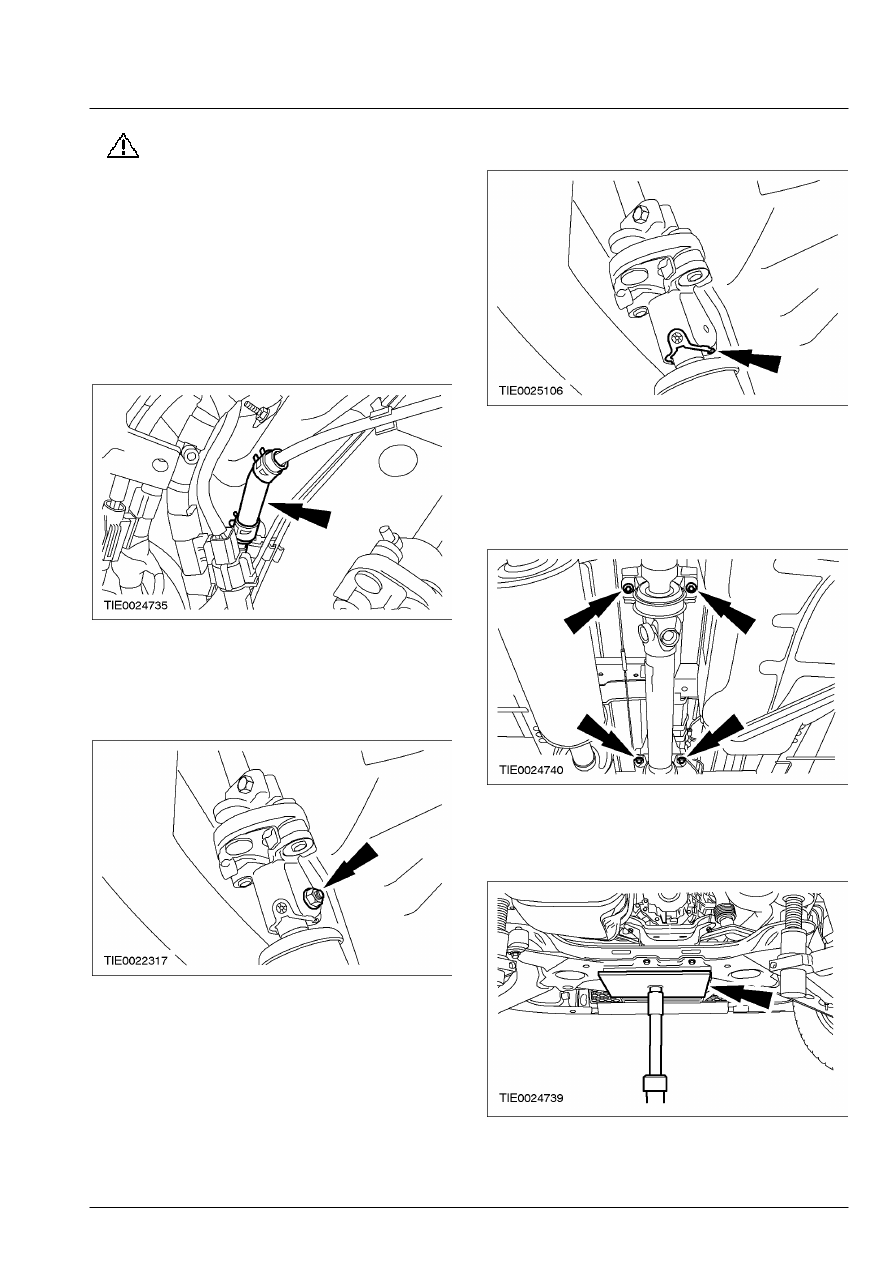

7.  Снимите нижние гайку и болт шарнирной

муфты рулевой колонки.

        •  Отбракуйте гайку и болт за их  дальнейшей

ненадобностью.









8.  Отпустите стопорное кольцо.









9.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

 10.  Отпустите болты крепления

промежуточной опоры карданного вала.

        •  Отпустите болты на три оборота.









11.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.







308-11-34

Система автоматического переключения передач 308-11-34

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



12.  Опустите поперечину переднего моста на

50 мм (показана левая сторона).

        •  Снимите две гайки и болты.









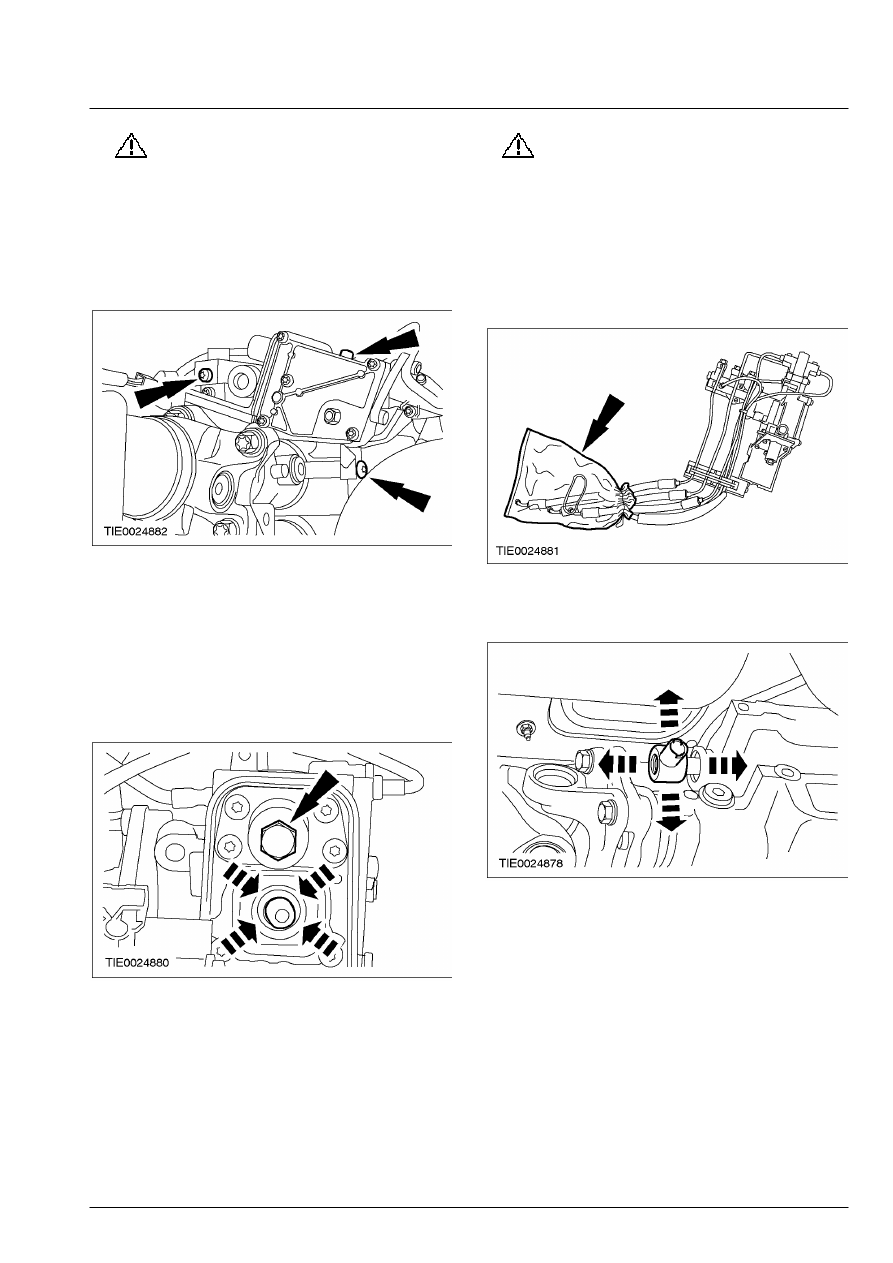

13.  Снимите крышку исполнительного

устройства переключения передач.

        •  Отпустите два зажима.









14.  Рассоедините штекерный разъем

исполнительного устройства
переключения  передач.







15.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите HPU

в зоне подсоединении  гидравлических
магистралей системы  переключения
передач.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте

специальный инструмент  в качестве
рычага.  Неследование этому указанию
приводит к повреждению гидравлических
магистралей и портов системы
переключения  передач.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите HPU,

чтобы предотвратить  вытекание рабочей
жидкости или  проникновение грязи
внутрь.

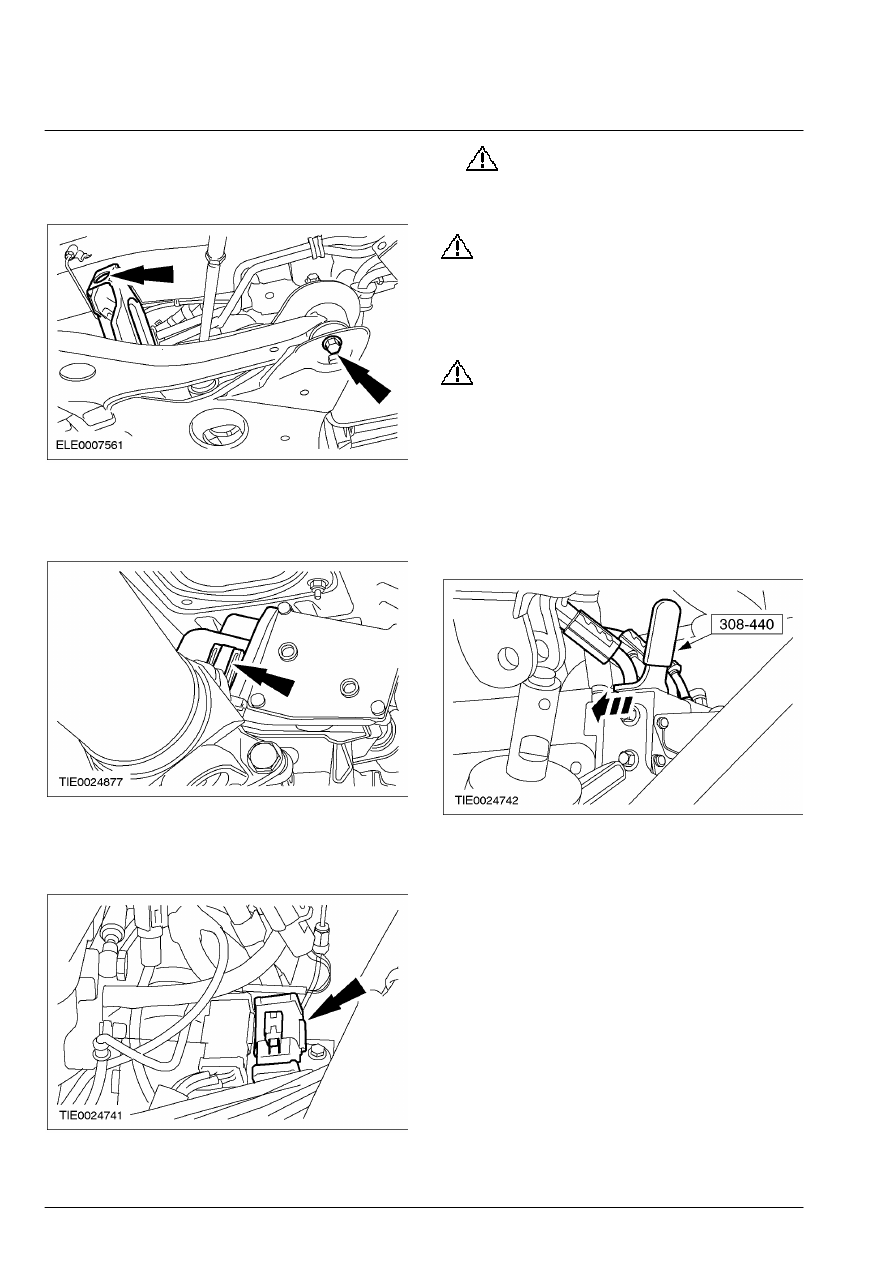

    Используя специальный инструмент,

отсоедините гидравлические магистрали
системы переключения передач от HPU.

        •  Установите специальный инструмент на

соединение, чтобы высвободить
магистраль.







308-11-35

Система автоматического переключения передач 308-11-35

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

16.

ПРЕДОСТЕРЕЖЕНИЕ: Если новые

гидравлические магистрали  системы
переключения передач не будут
устанавливаться, заглушите отверстия,
чтобы предотвратить проникновение
грязи  внутрь.

    Снимите исполнительное устройство

переключения передач.







Установка



1.  Снимите пылезащитный колпачок и,

используя соответствующий    болт M8 x 45
мм,  переключите шток исполнительного
устройства переключения передач в
нейтральное положение.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Закройте

гидравлические магистрали  системы
переключения передач и
электрический штекерный разъем во
избежание проникновения в них грязи.

    Наденьте подходящие полиэтиленовые

пакеты на гидравлические магистрали
системы переключения передач и
штекерный  разъем.









3.  Переключите коробку передач в

нейтральное положение.
