Ford Transit (2001 год). Руководство - часть 396

308-11-28

Система автоматического переключения передач 308-11-28

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

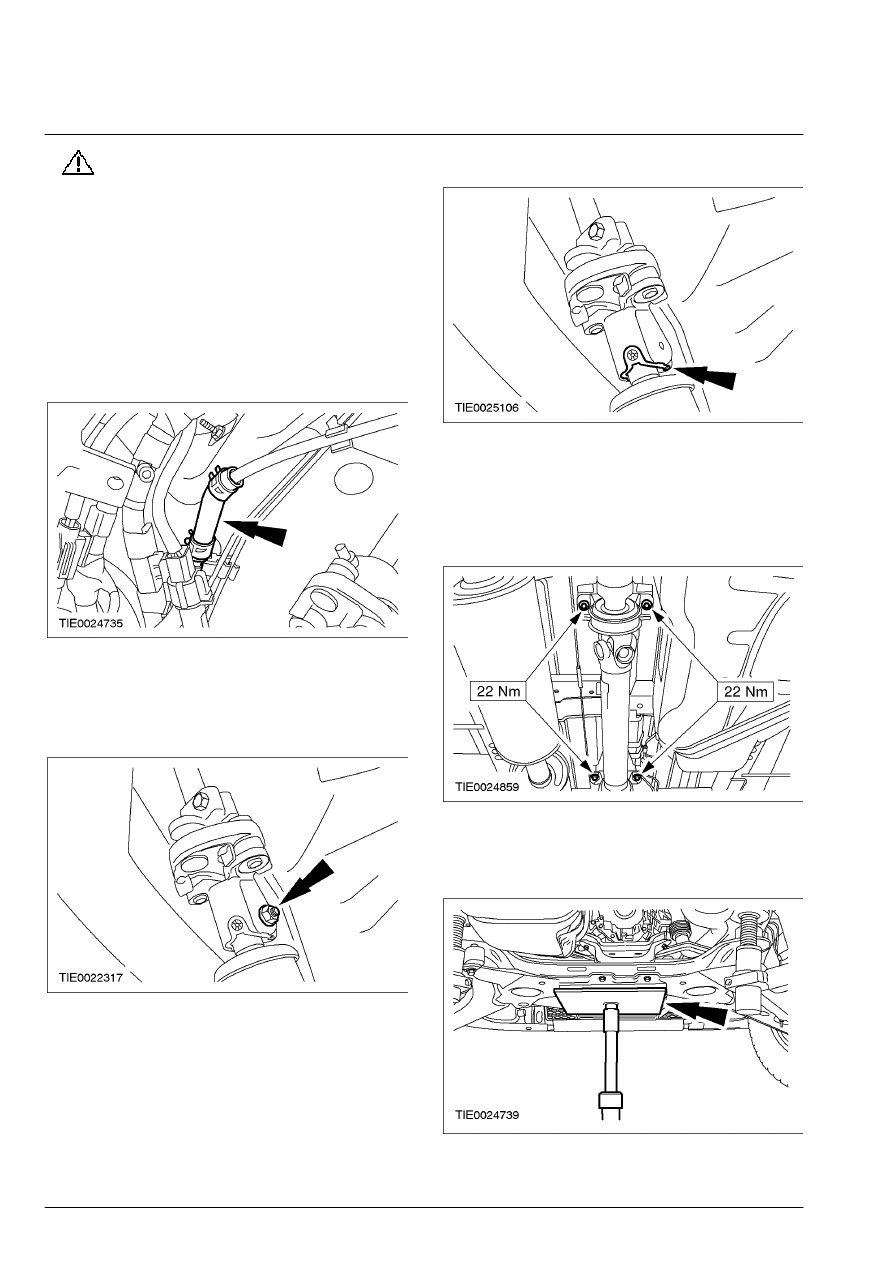

6.

ПРЕДУПРЕЖДЕНИЕ: После снятия

реле HPU система  переключения
передач остается под давлением.  Перед
началом выполнения  какого-либо
ремонта следует сбросить  давление в
накопителе гидравлического давления.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

    Используя соответствующее     зажимное

приспособление для тормозного шланга ,
пережмите питающий шланг HPU.









7.  Снимите нижние гайку и болт шарнирной

муфты рулевой колонки.

        •  Отбракуйте гайку и болт за их  дальнейшей

ненадобностью.









8.  Отпустите стопорное кольцо.









9.  Отсоедините шарнирную муфту рулевой

колонки от шестерни рулевого механизма.

 10.  Отпустите болты крепления

промежуточной опоры карданного вала.

        •  Отпустите болты на три оборота.









11.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.







308-11-29

Система автоматического переключения передач 308-11-29

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



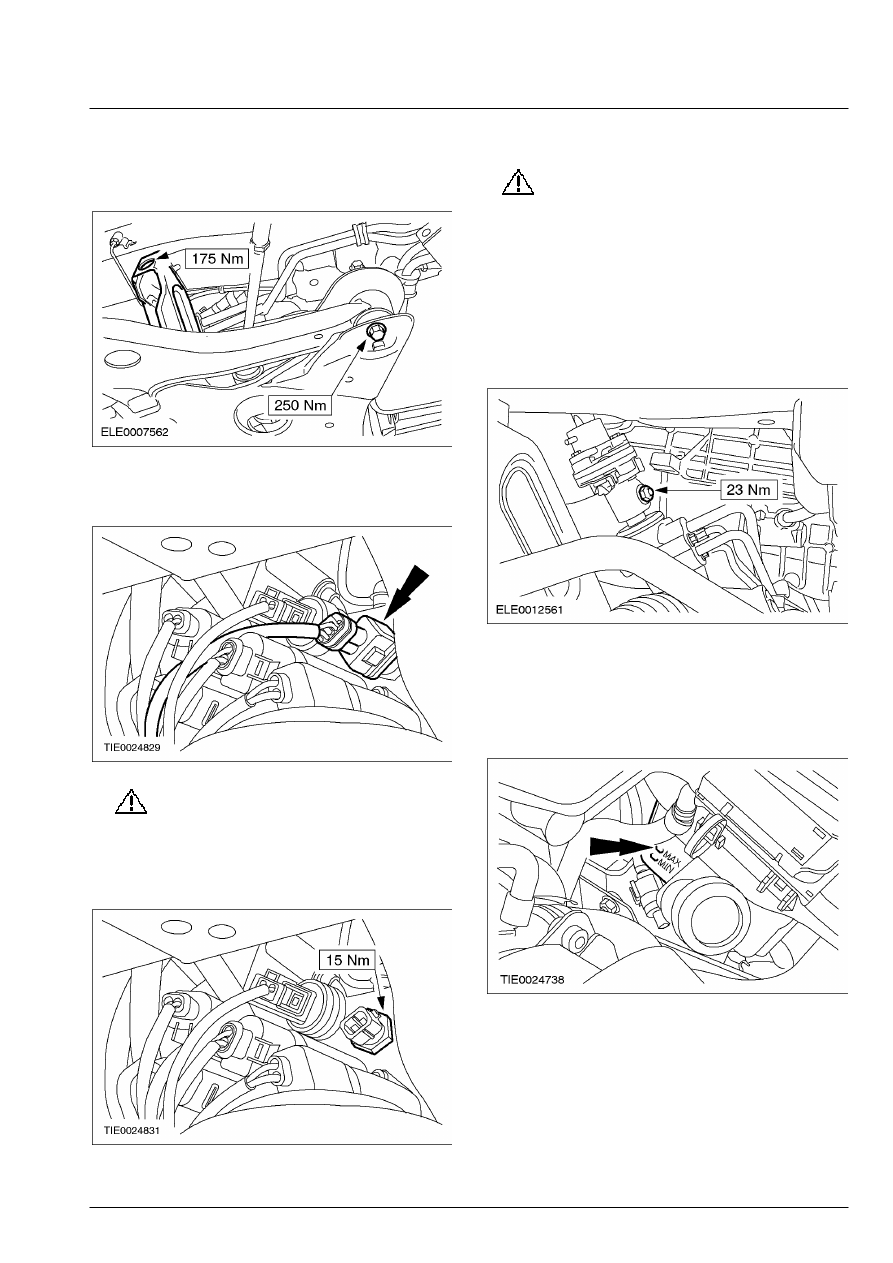

12.  Опустите поперечину переднего моста на

50 мм (показана левая сторона).

        •  Снимите две гайки и болты.









13.  Рассоедините штекерный разъем датчика

температуры гидравлической жидкости.







14.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите HPU

в зоне установки датчика  температуры
гидравлической жидкости.

    Снимите датчик температуры

гидравлической жидкости.







Установка

1.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые нижние гайку и болт  шарнирной
муфты рулевой колонки.
Неследование этим указаниям в
результате  может привести к
травматическим  последствиям.

ПРИМЕЧАНИЕ: Удостоверьтесь в правильности
установки стопорного кольца.
    Установите элементы на место, действуя  в

обратной последовательности.









2.  Проверьте уровень жидкости в бачке

системы переключения передач и при
необходимости заполните бачок до отметки
MAX; для этого используется
гидравлическая жидкость .







308-11-30

Система автоматического переключения передач 308-11-30

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Жгут электропроводки блока управления гидравлическим давлением (HPU)



Снятие



1.  Снимите гидравлический насосный блок

(HPU).

За дополнительной информацией

обратитесь к главе Гидравлический
насосный блок (HPU) имеющейся в этом
разделе.



2.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте

предохранительные  проставки для
губок тисков.

    Закрепите HPU в тисках и рассоедините

штекерные разъемы.

        •  Отсоедините жгут электропроводки от

HPU.







Установка



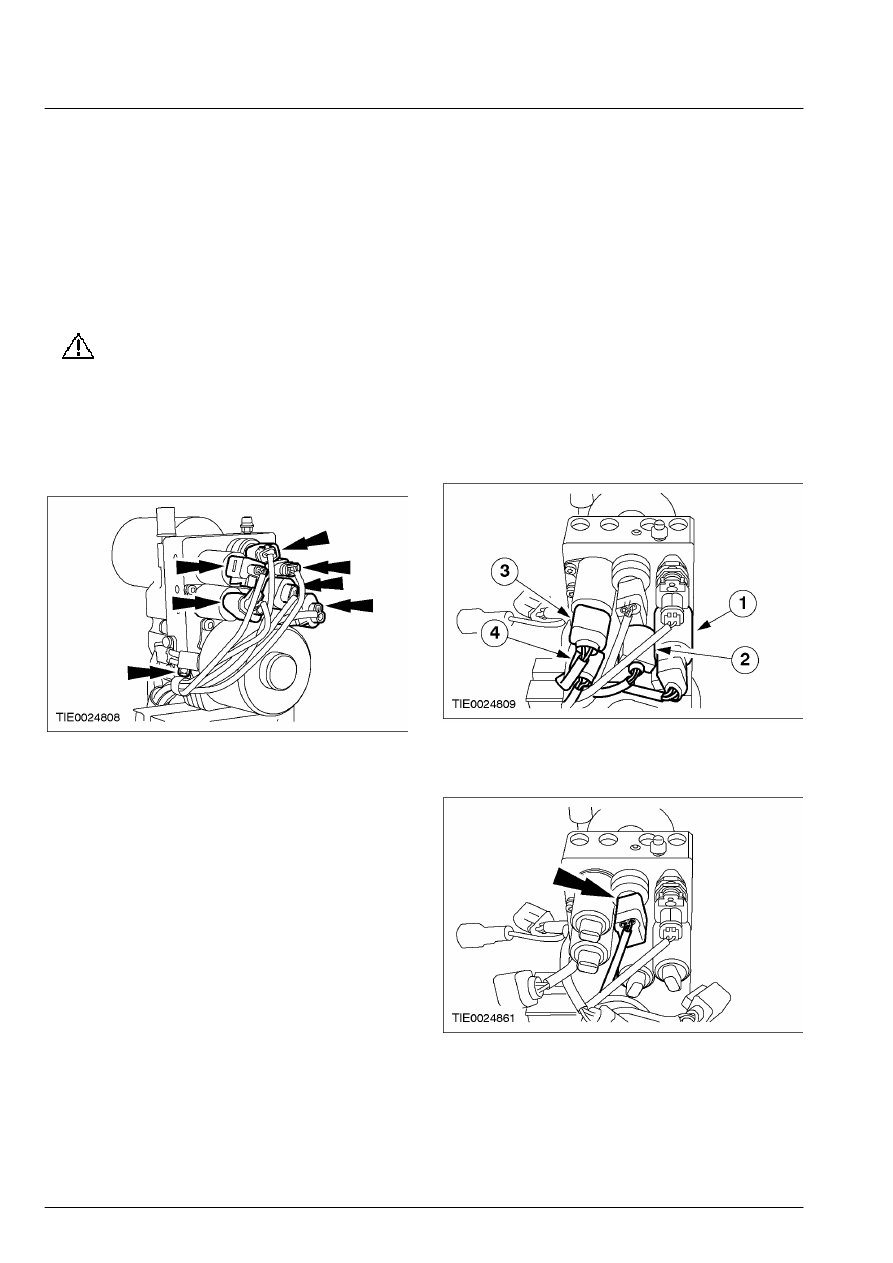

1.  Состыкуйте штекерные разъемы клапанов

HPU.

       1. Состыкуйте штекерный разъем,

отмеченный буквой A.

       2. Состыкуйте штекерный разъем,

отмеченный буквой B.

       3. Состыкуйте штекерный разъем,

отмеченный буквой C.

       4. Состыкуйте штекерный разъем,

отмеченный буквой D.









2.  Состыкуйте штекерный разъем датчика

гидравлического давления.







308-11-31

Система автоматического переключения передач 308-11-31

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



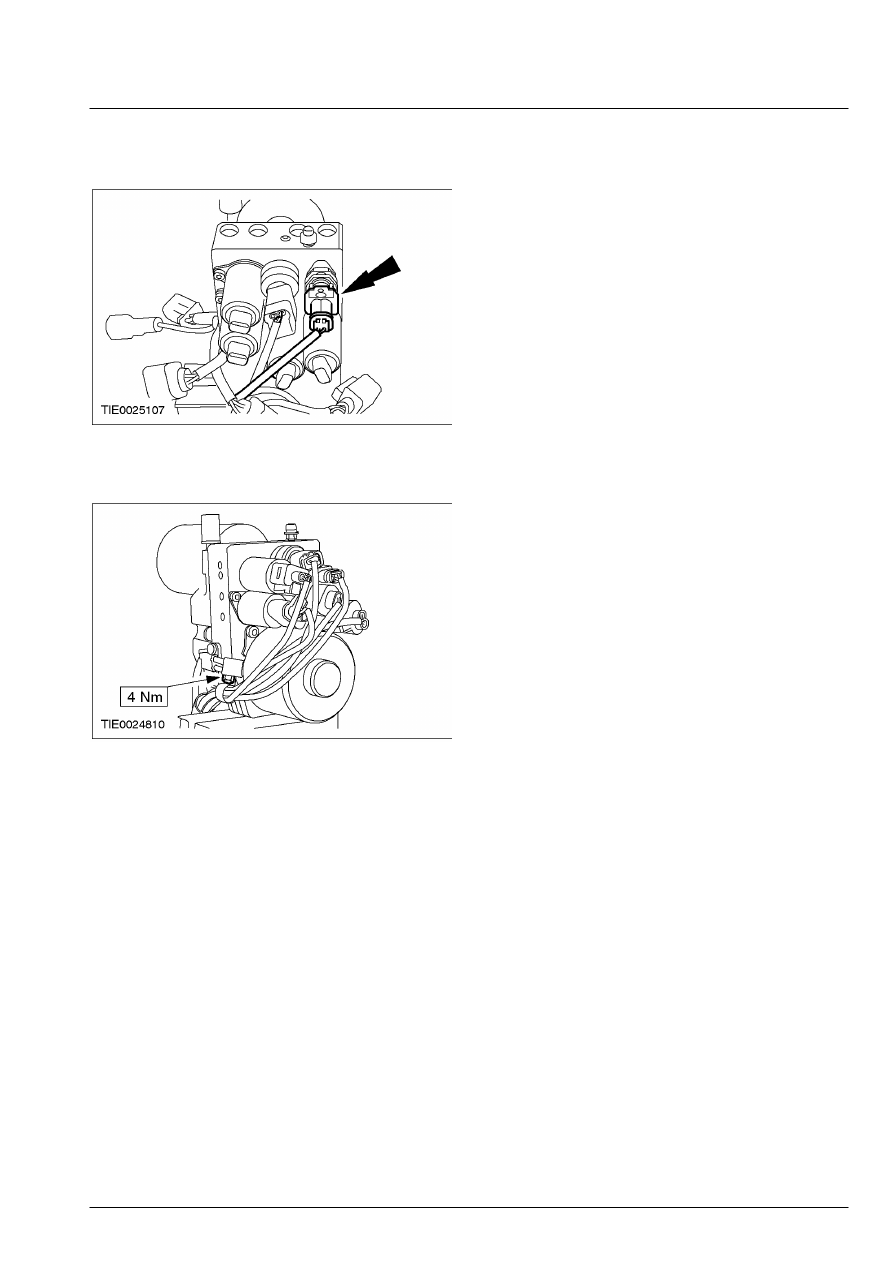

3.  Состыкуйте штекерный разъем датчика

температуры гидравлической жидкости.









4.  Подсоедините жгут электропроводки к

HPU.









5.  Установите HPU.

За дополнительной

информацией обратитесь к главе
Гидравлический насосный блок (HPU)
имеющейся в этом разделе.
