Система автоматического переключения передач 308-11-20

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



4.  Снимите     зажимное приспособление для

тормозного шланга  с питающего шланга
HPU.









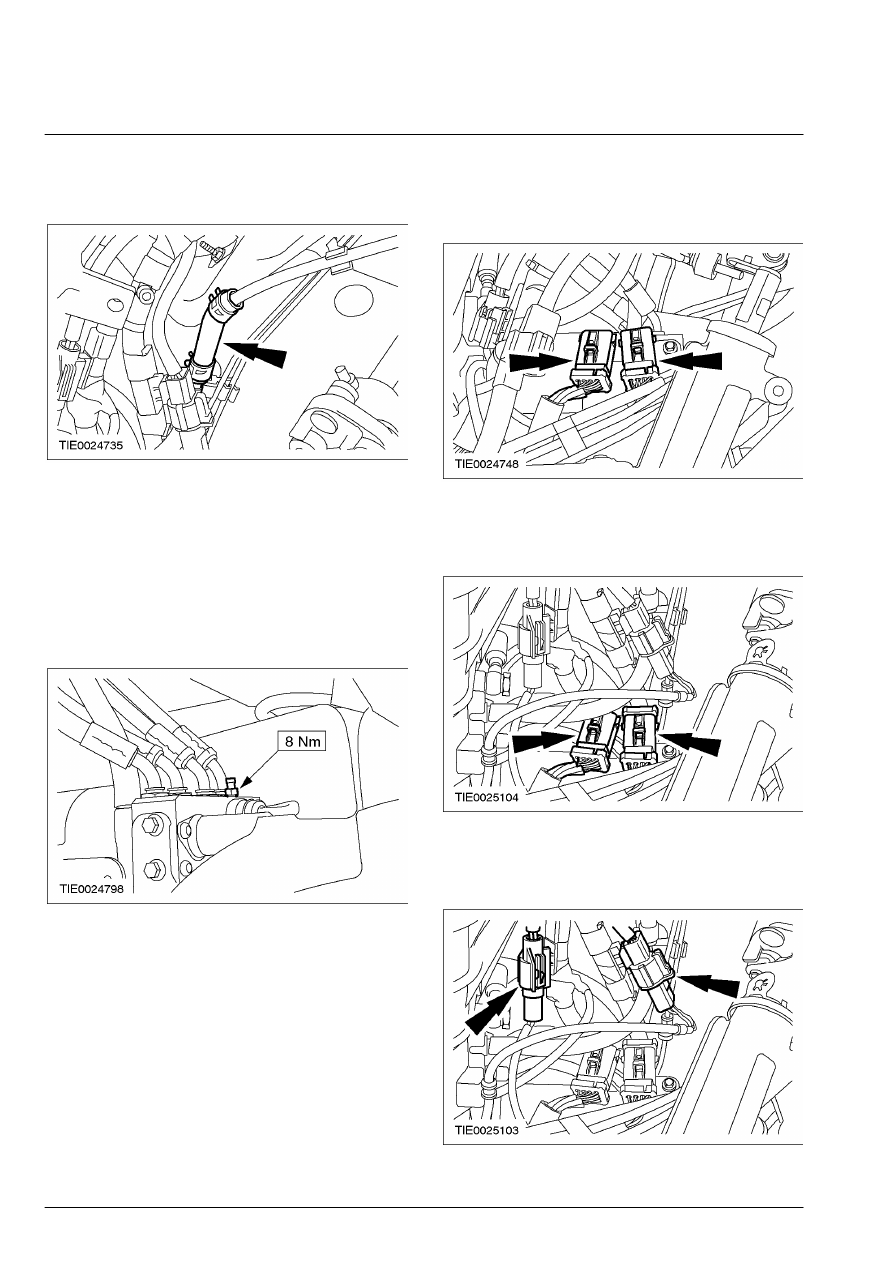

5.  Удалите воздух из HPU.

        •  Снимите пылезащитный колпачок с

ниппеля для удаления воздуха.

        •  Отпустите ниппель для удаления воздуха

настолько, чтобы стала вытекать  жидкость.

        •  Затяните ниппель для удаления  воздуха.
        •  Установите пылезащитный колпачок на

ниппель для удаления воздуха.









6.  Подсоедините штекерные разъемы

исполнительного устройства переключения
передач и HPU к опорному кронштейну
HPU.









7.  Состыкуйте штекерные разъемы

исполнительного устройства переключения
передач и клапанов HPU.









8.  Состыкуйте штекерные разъемы HPU и

датчика положения исполнительного
устройства сцепления.







308-11-21

Система автоматического переключения передач 308-11-21

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



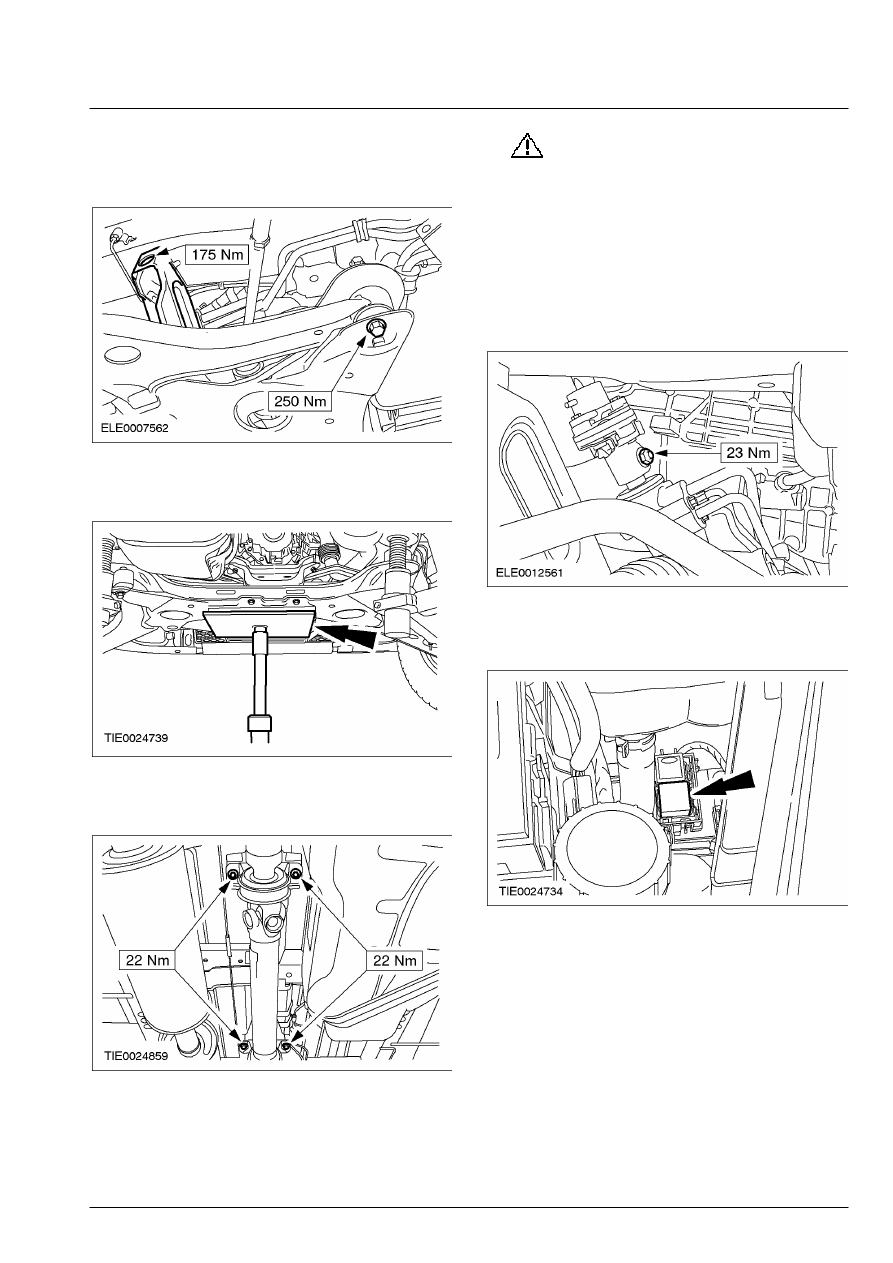

9.  Поднимите поперечину переднего моста и

установите гайки и болты (показана левая
сторона).









10.  Уберите     домкрат для коробки передач

из-под поперечины переднего моста.









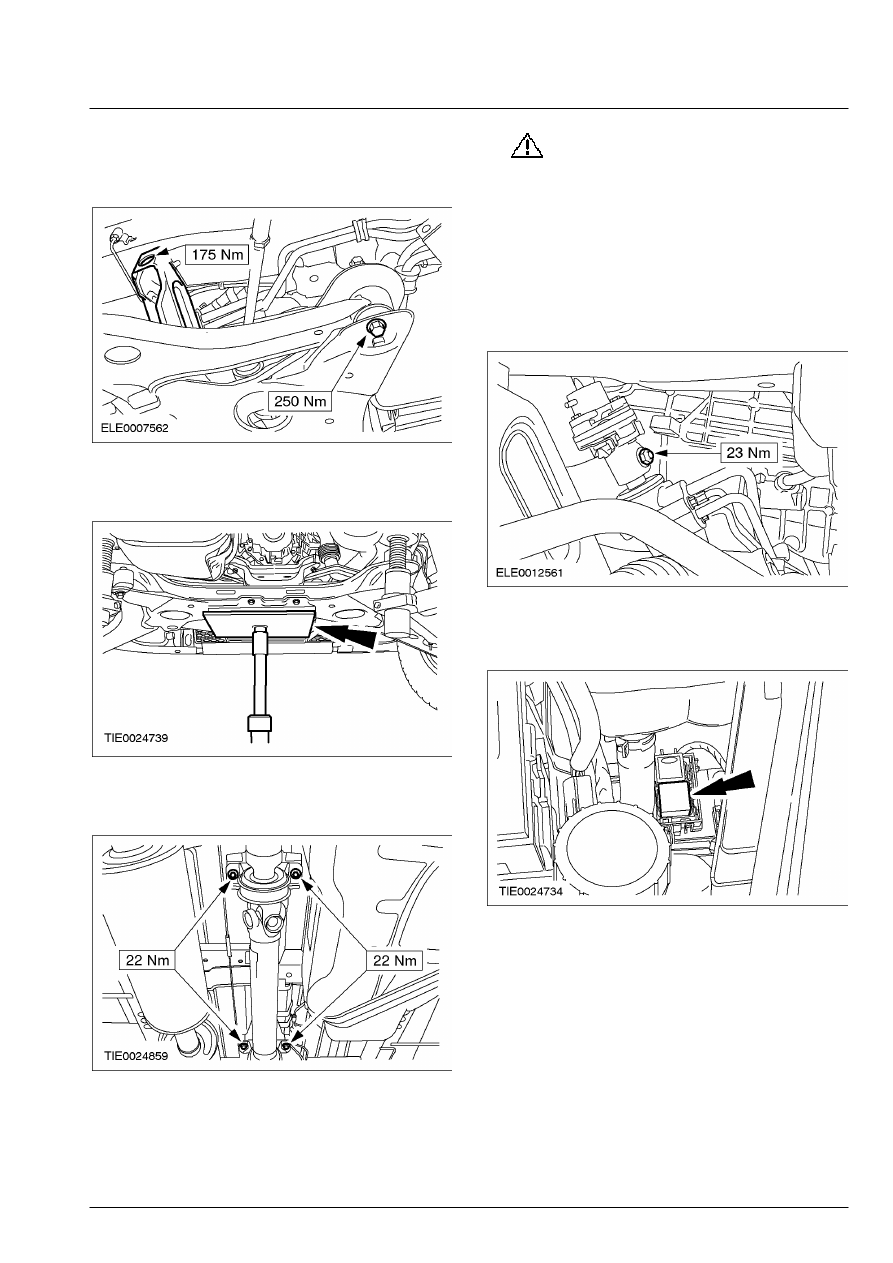

11.  Затяните болты крепления

промежуточной опоры карданного вала.







12.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые нижнюю гайку и болт
шарнирной муфты рулевой колонки.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРИМЕЧАНИЕ: Удостоверьтесь в правильности
установки стопорного кольца.
    Подсоедините шарнирную муфту рулевой

колонки к шестерне рулевого механизма.









13.  Установите реле HPU.

        •  Установите крышку реле.







308-11-22

Система автоматического переключения передач 308-11-22

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



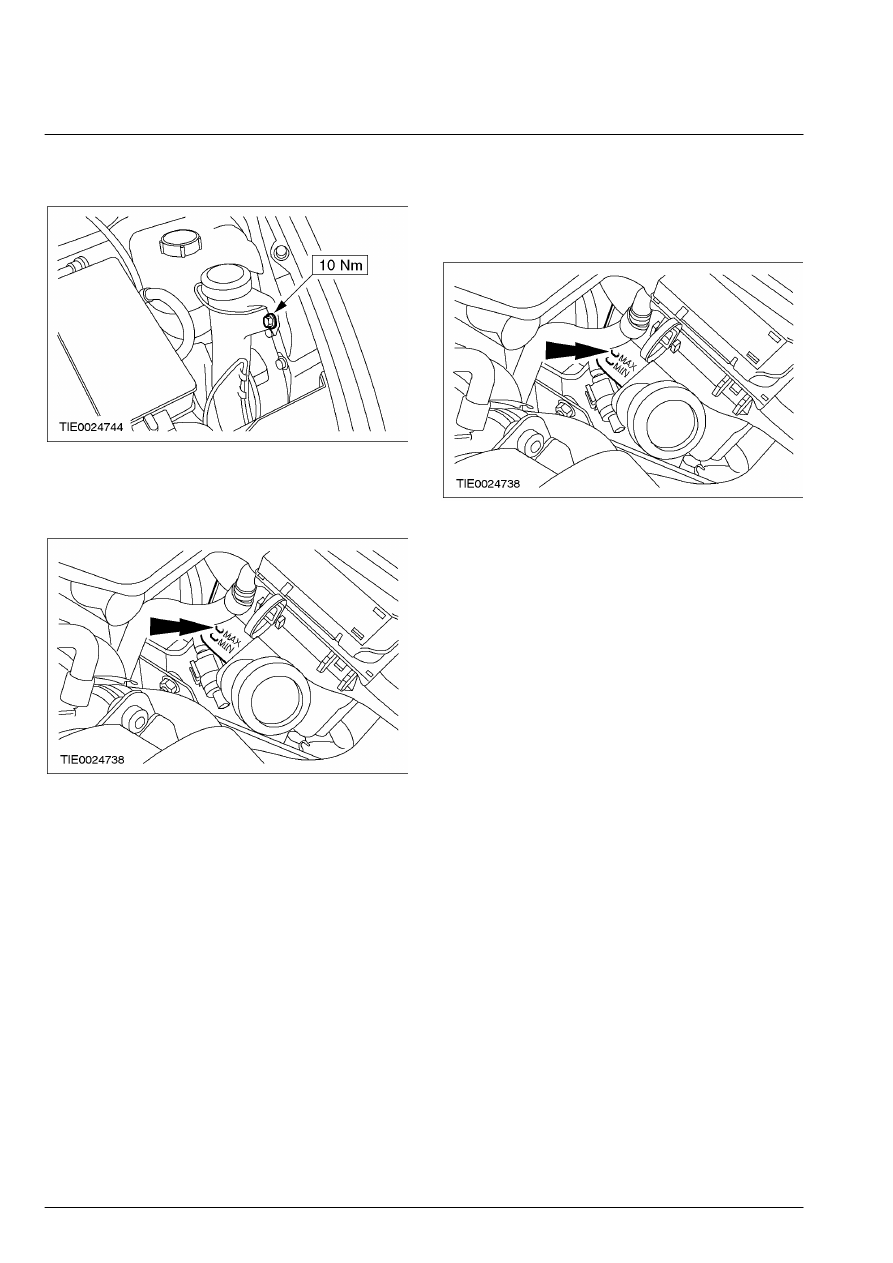

14.  Подсоедините бачок омывателя лобового

стекла к крылу.









15.  Заполните бачок гидравлической

жидкости переключения передач до
отметки  MAX.









16.  Используя    WDS , удалите воздух из

системы переключения передач.

 17.  Используя    WDS , дайте модулю

управления коробкой передач возможность
изучить рабочие параметры сцепления.

 18.  Проверьте уровень жидкости в бачке

системы переключения передач и при
необходимости заполните бачок до отметки
MAX; для этого используется
гидравлическая жидкость .







308-11-23

Система автоматического переключения передач 308-11-23

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Накопитель гидравлического давления



Снятие



1.  Снимите гидравлический насосный блок

(HPU).

За дополнительной информацией

обратитесь к главе Гидравлический
насосный блок (HPU) имеющейся в этом
разделе.



2.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте

предохранительные  проставки для
губок тисков.

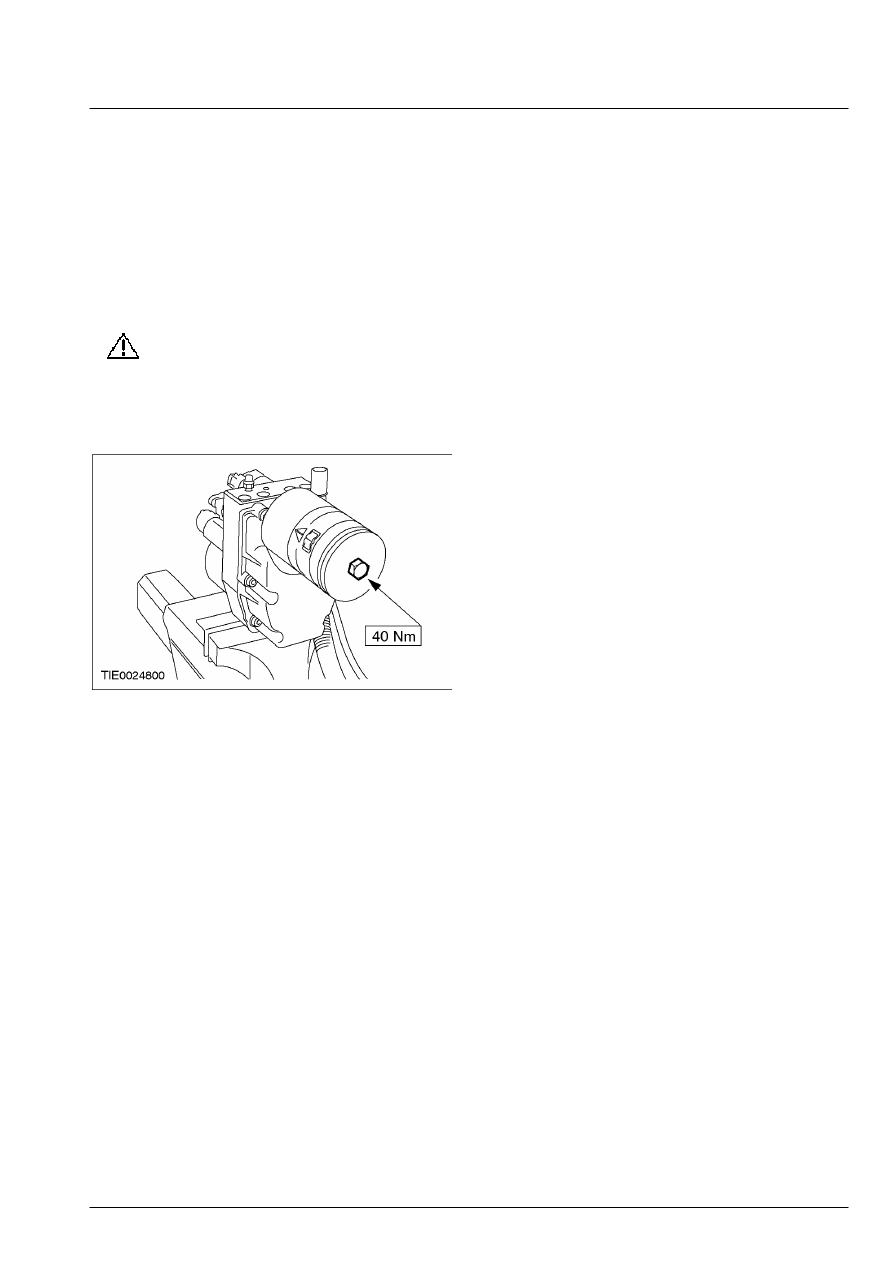

    Закрепите HPU в тисках и снимите

накопитель гидравлического давления.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.
