Система автоматического переключения передач 308-11-12

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



6

Гидравлический насосный
блок (HPU)

7

Сигнал положения
исполнительного  устройства
сцепления

8

Сигналы положения
исполнительного  устройства
выбора передач

9

Сигнал положения
исполнительного  устройства
переключения передач

10

Сигналы частоты вращения
коробки  передач МТ -75

11

Зажигание/ стартер

12

Переключатель стоп-
сигналов (BOO)

13

Датчик положения педали
акселератора  (APP)

14

Модуль управления силовым
агрегатом  (РСМ)

15

Шина CAN

16

Переключатель двери
водителя

Поз.



№

Запасной

Части



Наименование



17

Переключатель капота



Выбор и переключение передач  (электронное
действие)
  •  Коробка передач и сцепление  управляются

модулем управления коробкой  передач в
соответствии с входными  сигналами.

  •  В число этих сигналов входят сигналы  работы

двигателя, коробки передач и сигнал  запроса
водителя.

  •  Используемая вместо обычных тросов и

рычагов программа управления дает
электрогидравлическим исполнительным
устройствам команды на включение и
выключение сцепления и на введение передач
в зацепление и на выведение их из
зацепления. Эта стратегия управления имеет
очень высокое быстродействие.  При
переключении передач  крутящий момент
двигателя контролируется  модулем
управления впрыскиванием топлива.
Исполнительные устройства и  датчики
управляются посредством обратной  связи.

Модуль интерфейса водителя






308-11-13

Система автоматического переключения передач 308-11-13

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



1

Переключатель диапазона
коробки  передач "R"
(передача заднего хода)

2

Индикатор программы

3

Кнопка режима MODE

4

Дисплей

5

Переключатель диапазона
коробки  передач "N"
(нейтральное положение)

6

Переключатель диапазона
коробки  передач "D"
(передача движения)



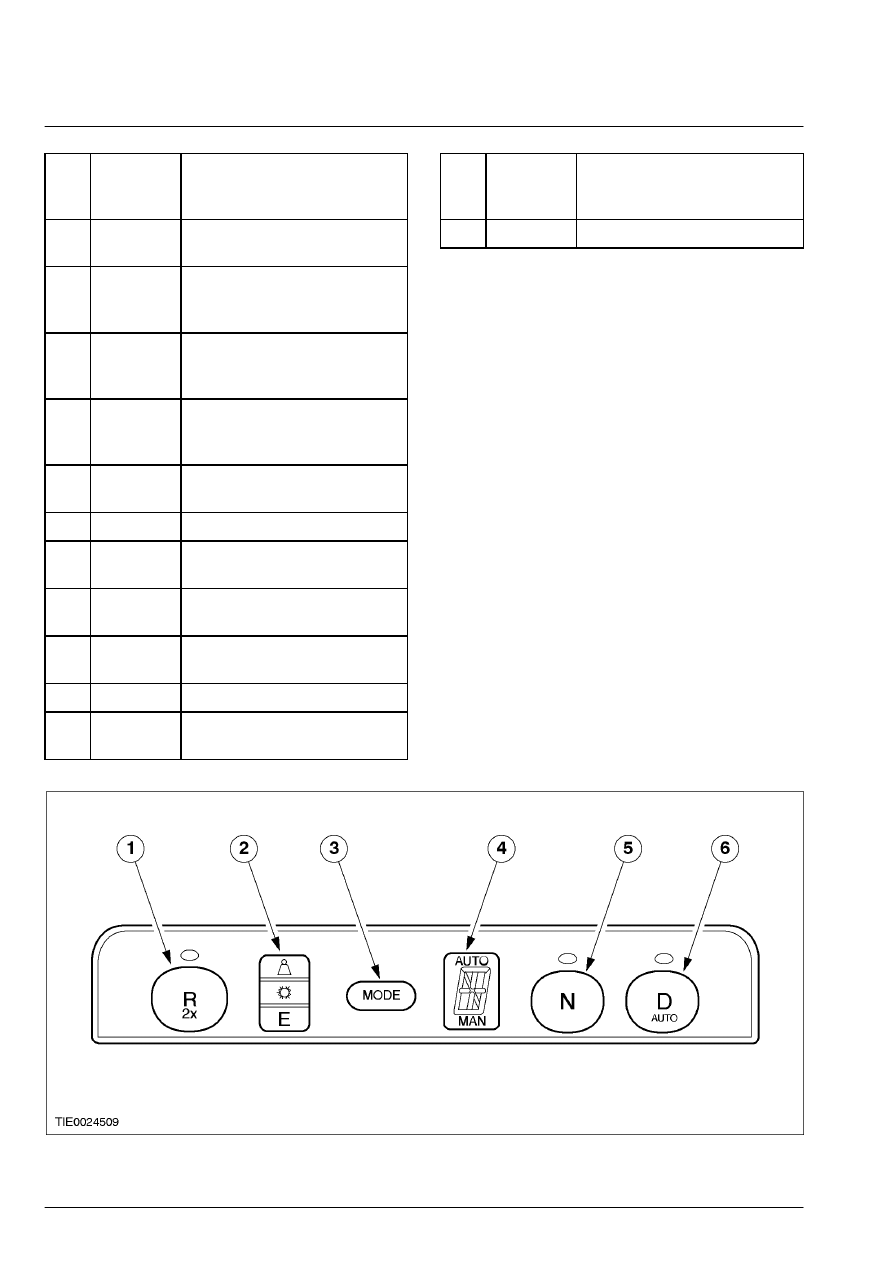

Модуль интерфейса водителя  располагается в
панели приборов выше  аудиоблока.
Переключатели диапазона коробки  передач
используются для выбора диапазона  коробки
передач (R, N, D).
Кнопку MODE можно использовать для  выбора
трех программ движения (предельная  нагрузка,
зимний режим, экономичный режим),  которые
имеют следующее значение:

  •  Программу движения "предельная  нагрузка"

следует выбирать, когда  автомобиль
полностью загружен или при  буксировке
прицепа.

  •  Программа движения "зимний режим"  делает

возможным трогаться на второй  передаче
посредством однократного нажатия  на кнопку
"+".

  •  В "экономичном режиме" частота вращения

коленчатого вала двигателя уменьшается
посредством раннего переключения на более
высокую передачу и позднего переключения
на более низкую передачу.

Переключение передач с выбором с
использованием органов управления
переключением передач, расположенных на
рулевом колесе



308-11-14

Система автоматического переключения передач 308-11-14

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

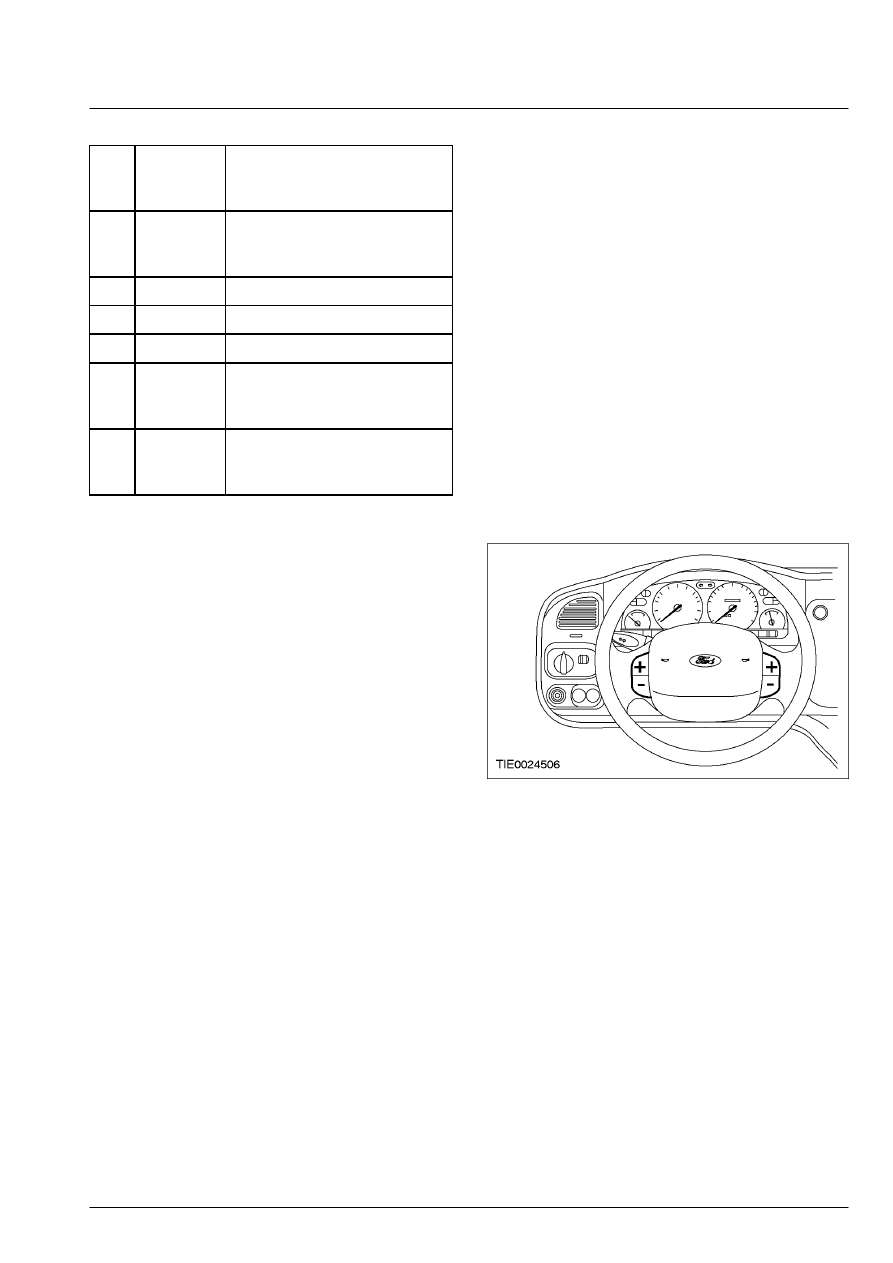

  •  Органы управления переключения  передач

встроены в рулевое колесо и  располагаются с
левой и правой стороны.

  •  Когда кнопка управления переключением

передач (+ или -), расположенная на рулевом
колесе, задействуется в первый раз, система
переключается в режим ручного переключения
передач.  Любое дальнейшее задействование
кнопок управления переключением передач,
расположенных на рулевом колесе, выполняет
переключение передач.

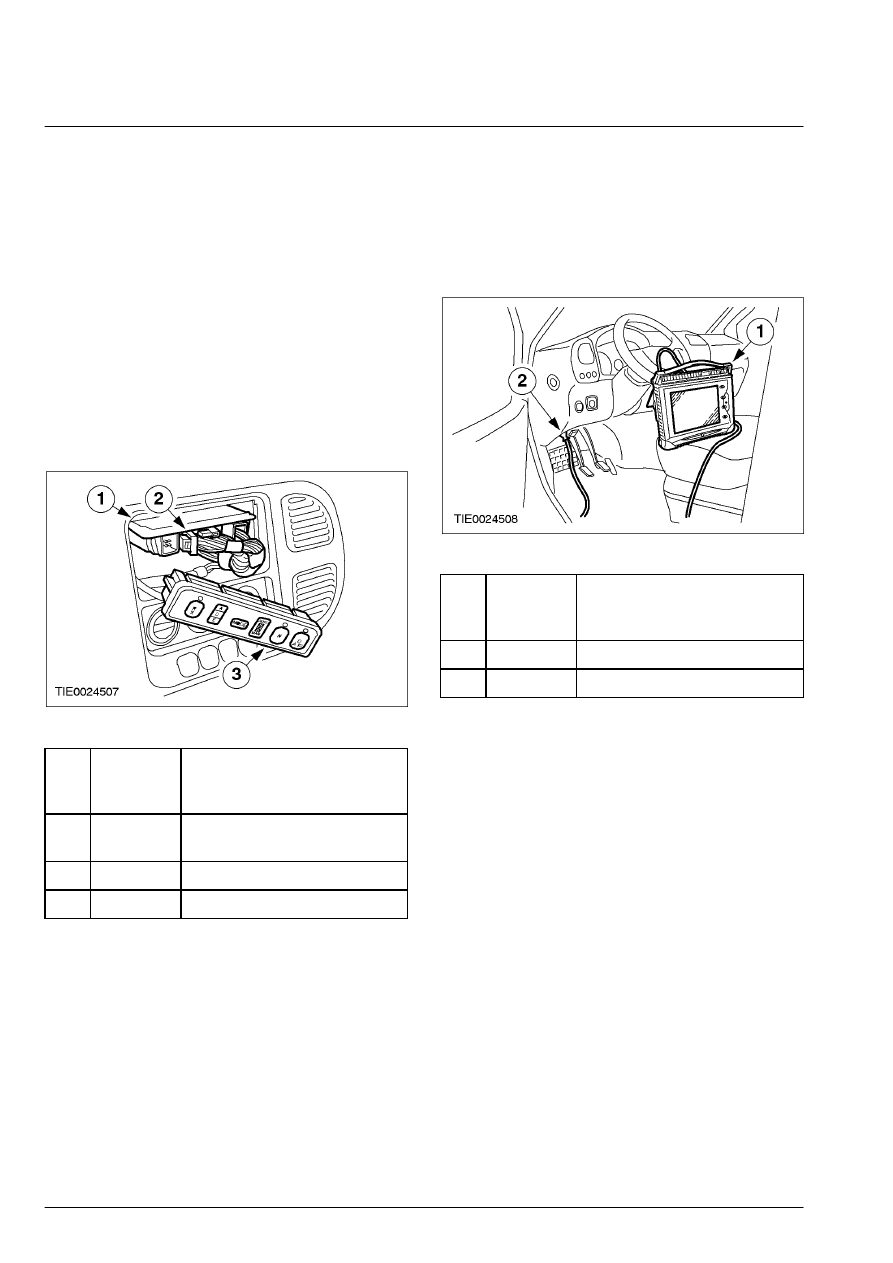

Расположение модуля управления  коробкой
передач





Поз.



№

Запасной

Части



Наименование



1

Модуль управления коробкой
передач

2

Разъем

3

Модуль интерфейса водителя





•  Модуль управления коробкой передач

располагается за модулем интерфейса
водителя.

Инструкции по диагностике





Поз.



№

Запасной

Части



Наименование



1

WDS

2

DLC.




•  Диагностику всей системы можно  выполнить,

используя всемирную  диагностическую
систему (WDS).

  •  Штекерный разъем канала передачи  данных

(DLC) располагается на рулевой колонке  ниже
панели приборов.

308-11-15

Система автоматического переключения передач 308-11-15

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Система автоматического переключения передач



По проблемам механического характера    За
дополнительной информацией обратитесь к
Разделу 308-00.
По проблемам электрического характера
обратитесь к WDS.
