Ford Transit (2001 год). Руководство - часть 391

308-11-8

Система автоматического переключения передач 308-11-8

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



3

Исполнительное устройство
переключения передач

Поз.



№

Запасной

Части



Наименование



4

Цилиндр выбора передач



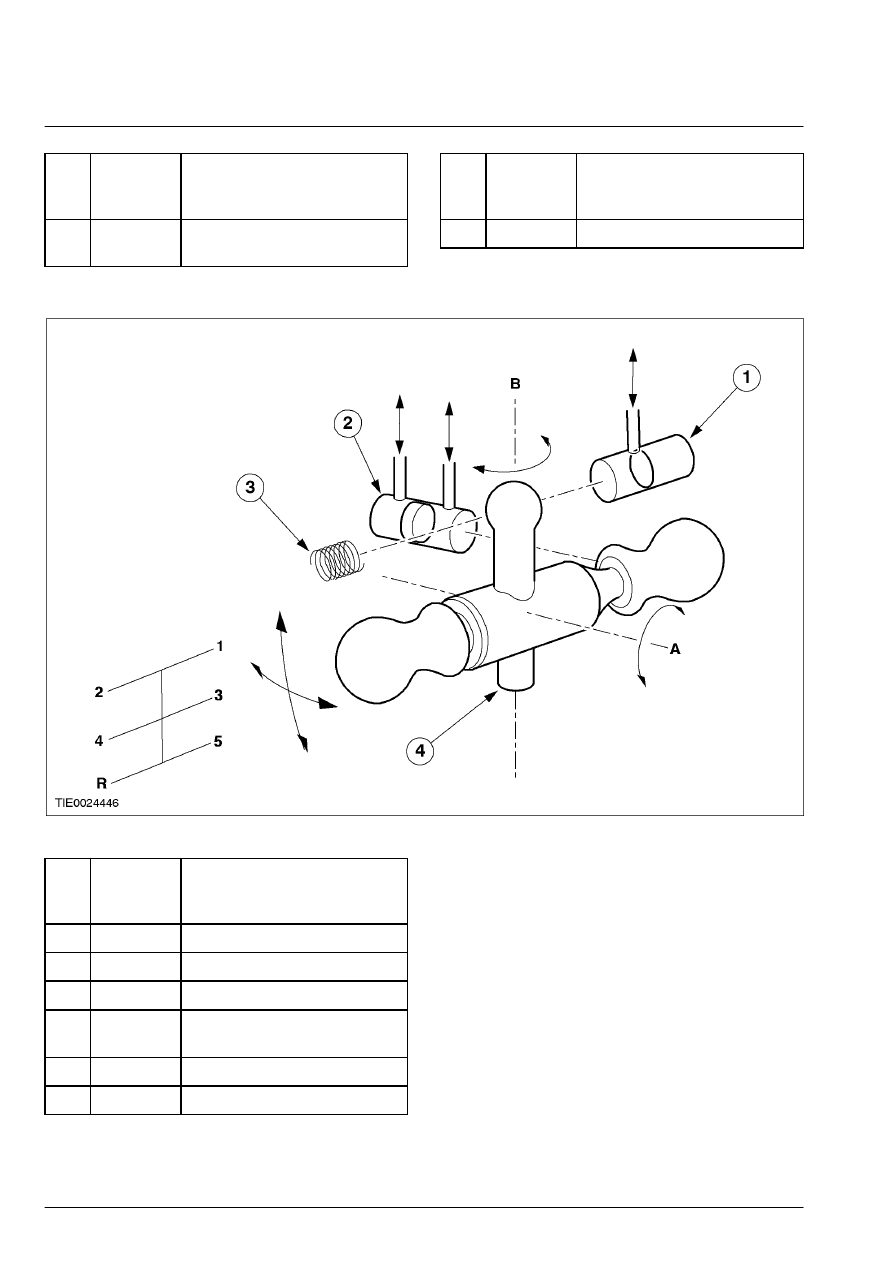

Исполнительное устройство  переключения передач






Поз.



№

Запасной

Части



Наименование



A

Вал выбора передач

B

Вал переключения передач

1

Цилиндр выбора передач

2

Цилиндр переключения
передач

3

Пружина выбора передач

4

Карданный шарнир





•  В цилиндре переключения передач  имеется

поршень двухстороннего действия,
предназначенный для переключения  передач.

  •  Для переключения передач к одной из  двух

поверхностей поршня подается давление  в
соответствии с желаемым направлением
перемещения вала переключения передач
коробки передач.

  •  В цилиндре выбора передач имеется  поршень

одностороннего действия.  Для выбора передач
(для  переключения первой/ второй передач,
третьей/ четвертой передач и пятой  передачи/
передачи заднего хода) к поршню  подается
давление, противодействующее  усилию,
создаваемому пружиной.

308-11-9

Система автоматического переключения передач 308-11-9

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

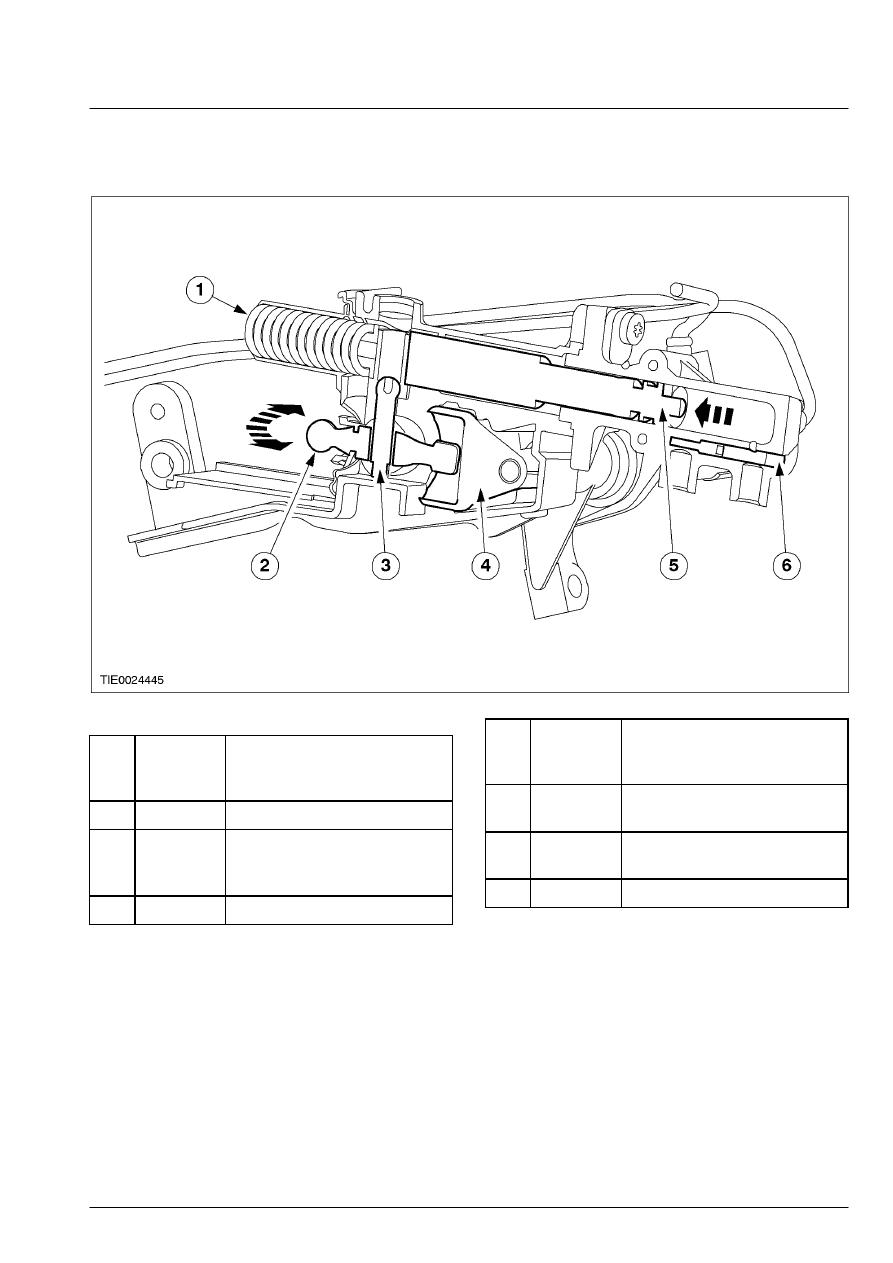

Элементы исполнительного устройства  переключения передач






Поз.



№

Запасной

Части



Наименование



1

Пружина

2

Подсоединение к валу
переключения  передач
коробки передач

3

Карданный шарнир

Поз.



№

Запасной

Части



Наименование



4

Внутренний соединитель
переключения  передач

5

Поршень одностороннего
действия

6

Цилиндр выбора передач



308-11-10

Система автоматического переключения передач 308-11-10

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

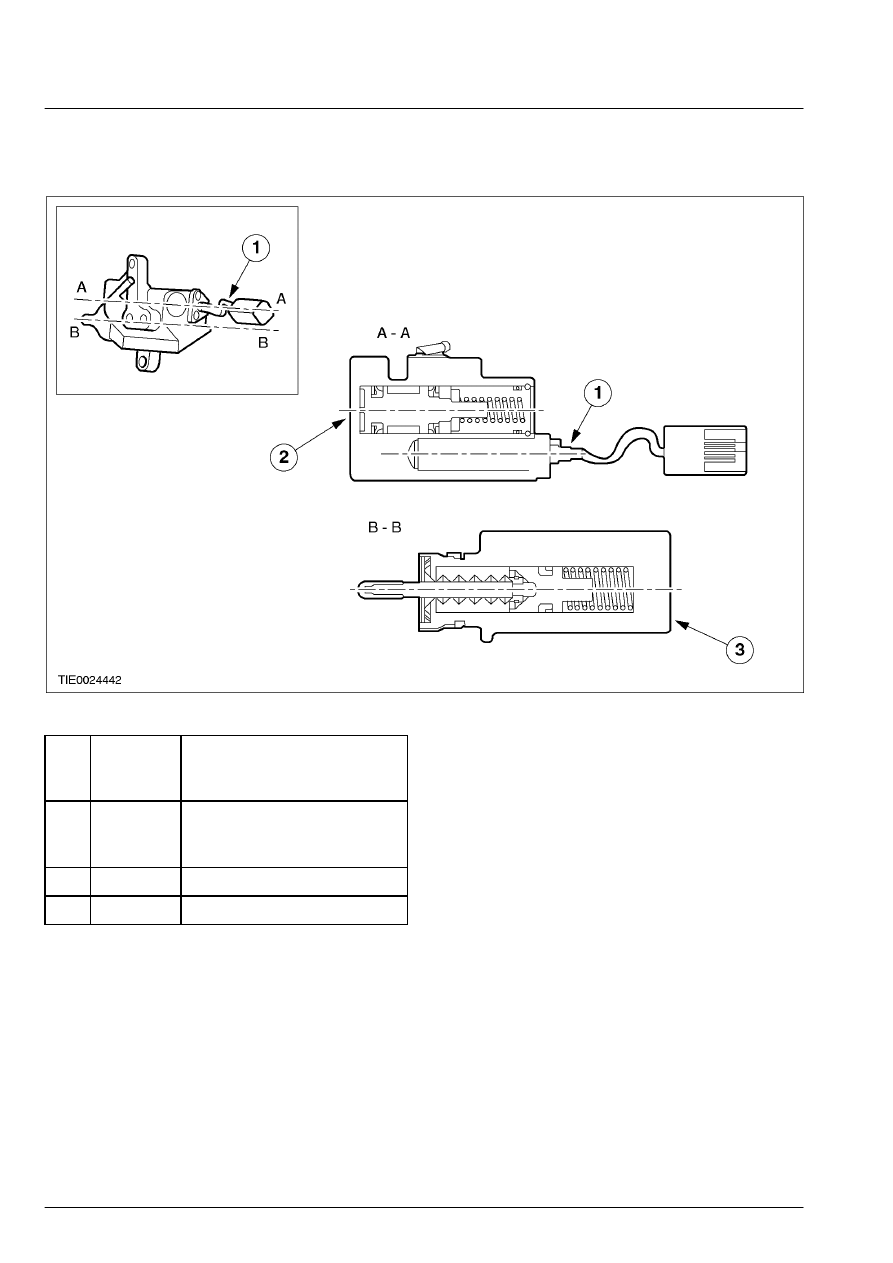

Исполнительное устройство  сцепления






Поз.



№

Запасной

Части



Наименование



1

Датчик положения
исполнительного  устройства
сцепления

2

Главный цилиндр

3

Рабочий цилиндр





•  Сцепление имеет гидравлический привод.

Рабочий цилиндр и главный цилиндр
объединены в один блок.

  •  Главный поршень имеет фиксированный

рабочий ход, который соответствует ходу,
требуемому для выключения сцепления.

  •  Ход рабочего поршня больше, чем ход

главного поршня.  Увеличенный ход поршня
компенсирует допуски и износ сцепления.

  •  На главном цилиндре имеется магнит,

который с внешней стороны сканируется
датчиком.  Датчик устанавливает  фактическое
положение сцепления и передает  эту
информацию к модулю управления  коробкой
передач.

308-11-11

Система автоматического переключения передач 308-11-11

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

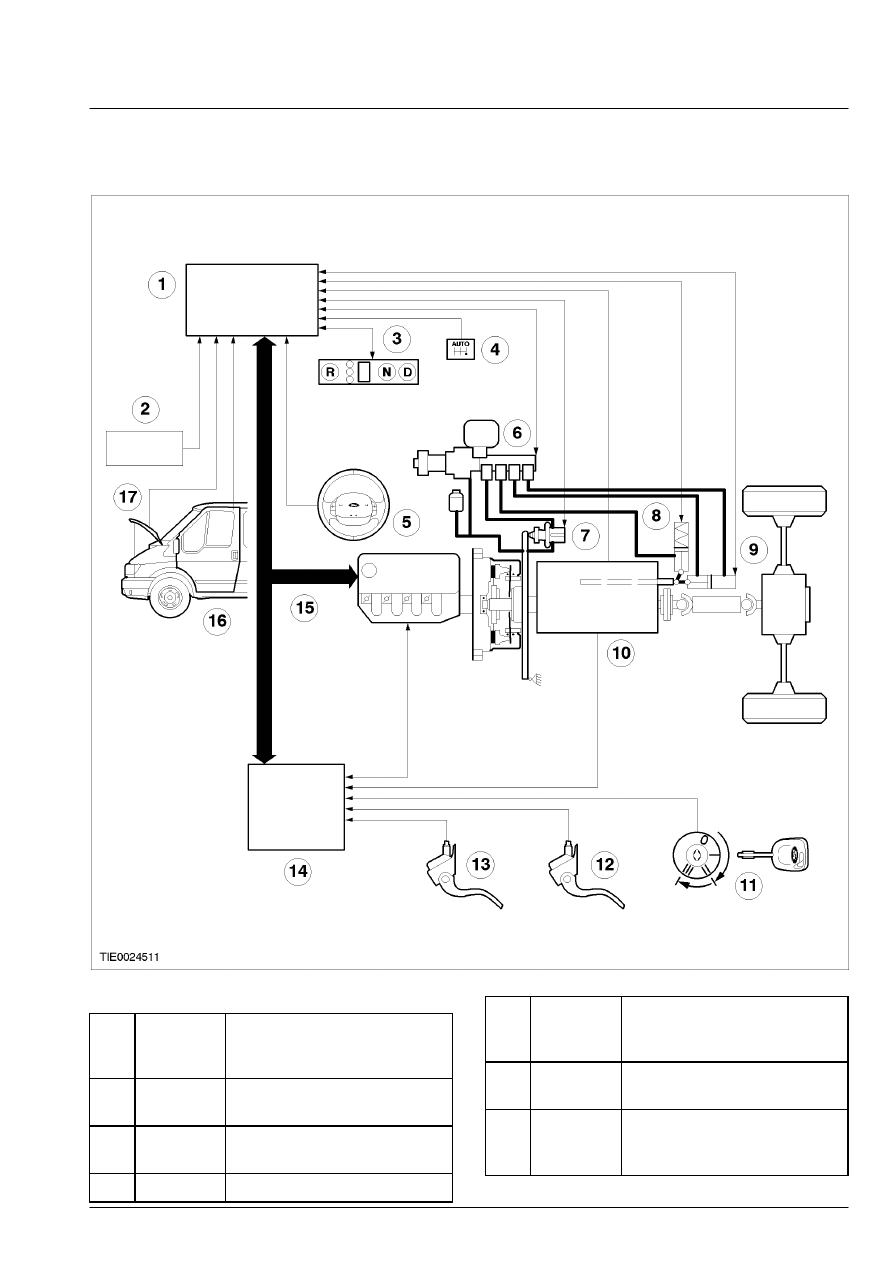

Обзор управления коробкой передач






Поз.



№

Запасной

Части



Наименование



1

Модуль управления коробкой
передач

2

Антиблокировочная система
тормозов ABS/  TCS

3

Модуль интерфейса водителя

Поз.



№

Запасной

Части



Наименование



4

Контрольная лампа системы
переключения передач

5

Кнопки выбора передач
(механическое  переключение
передач)
