308-11-4

Система автоматического переключения передач 308-11-4

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



3

–

Исполнительное устройство
сцепления



Система автоматического переключения  передач
использует комбинацию  автоматического
сцепления с переключением  передач,
выполняемым электронными  системами
управления. Это позволяет  обеспечить
значительную экономию топлива в  сравнении с
базовой механической коробкой передач.  Режим
переключения с выбором  позволяет водителю

выбирать передачи,  используя органы управления
переключением  передач, расположенные на
рулевом колесе.  Автоматическое переключение
передач обеспечивает автоматическое
последовательное переключение передач,
аналогичное переключению передач в
автоматической коробке передач.
Дополнительные преимущества  заключаются в
уменьшении токсичности  выхлопа и шумности
наряду с увеличением  комфортабельности
автомобиля и повышением  уровня удобства для
водителя при  сохранении хорошей приемистости.

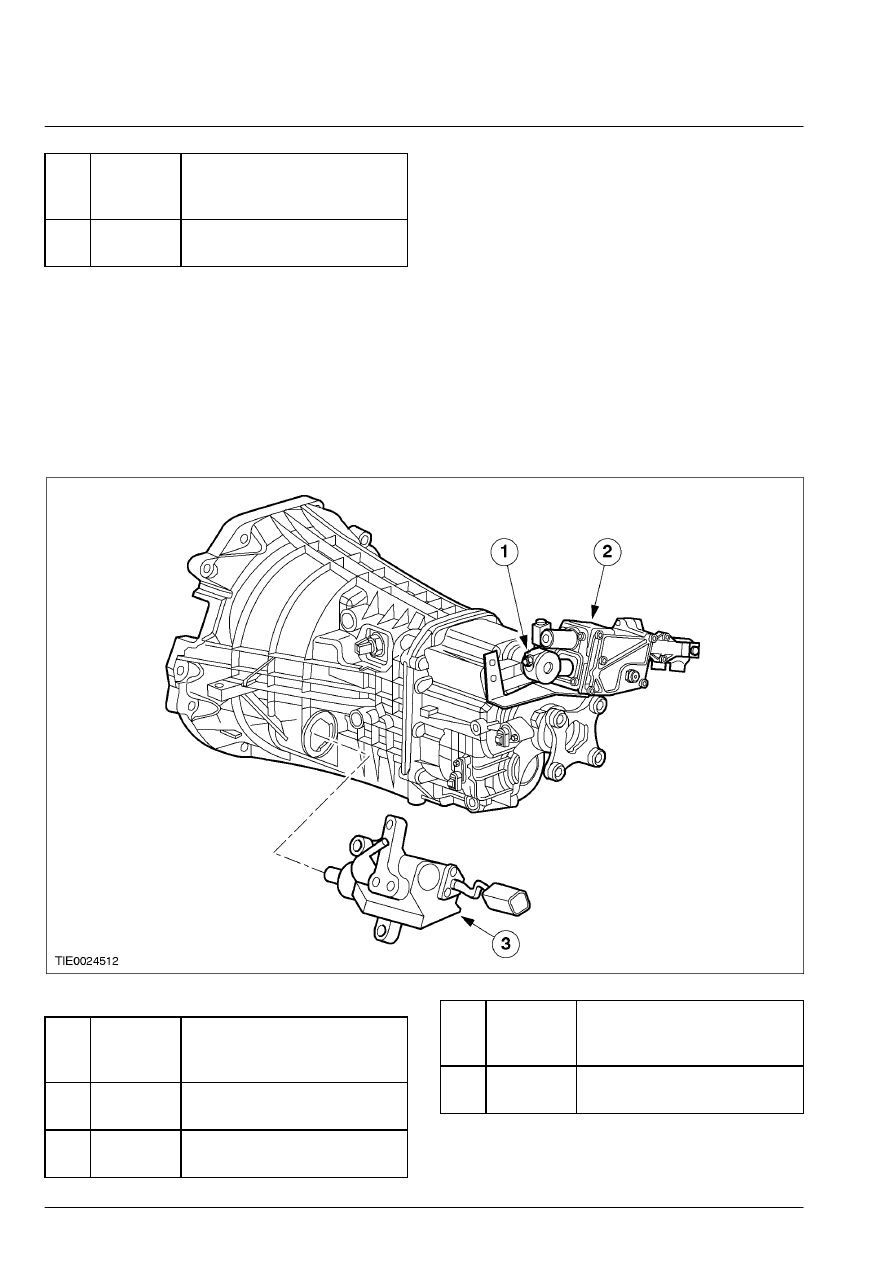

Главные элементы автоматизированной  механической коробки передач






Поз.



№

Запасной

Части



Наименование



1

Соединитель вала
переключения  передач

2

Исполнительное устройство
переключения передач

Поз.



№

Запасной

Части



Наименование



3

Исполнительное устройство
сцепления



308-11-5

Система автоматического переключения передач 308-11-5

 механической коробки передач/ коробки передач в блоке с ведущим мостом

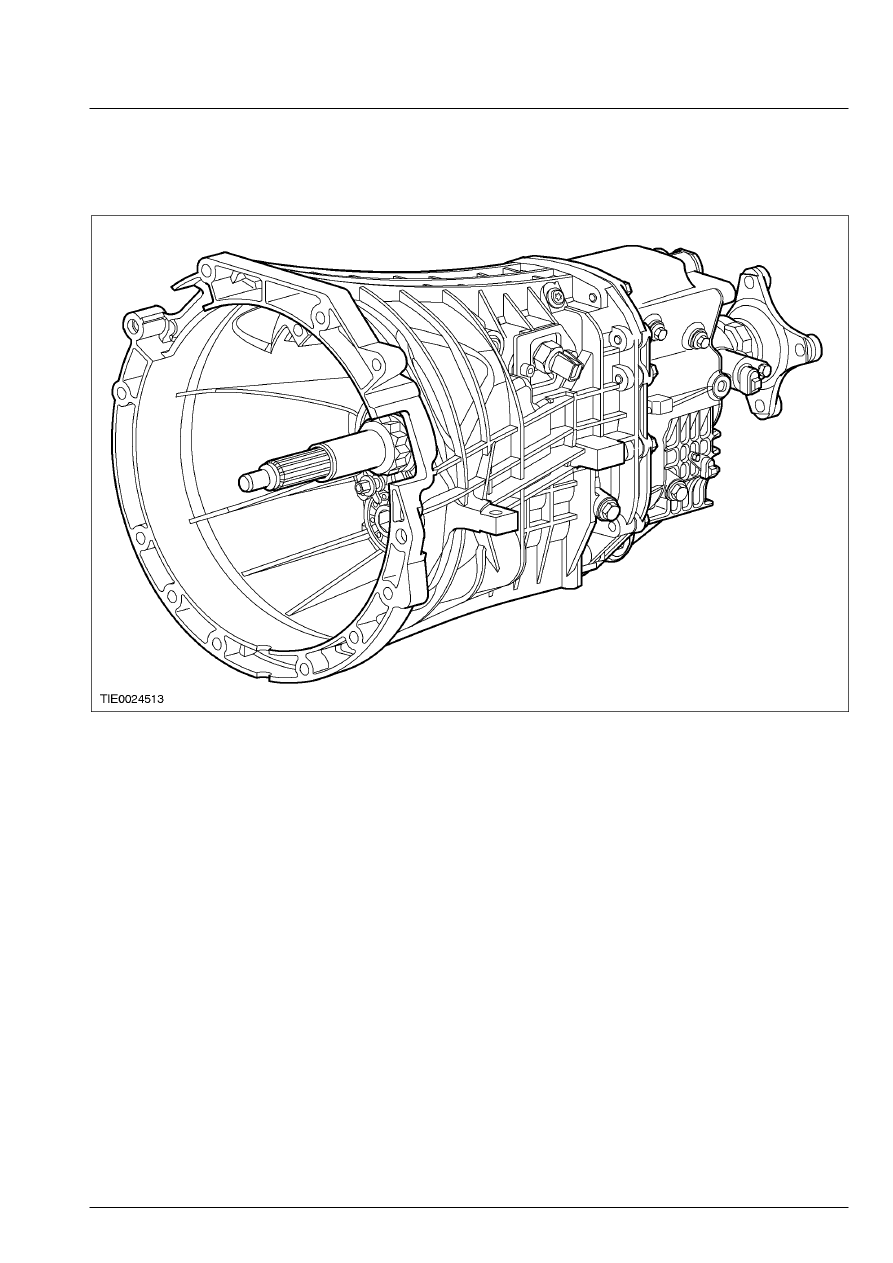

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Изменения, сделанные в конструкции  коробки передач МТ -75 для использования с  системой
автоматического переключения  передач





Для использования в комбинации с  системой
автоматического переключения  передач в коробке
передач МТ -75 были  изменены следующие
элементы.
  •  Измененная задняя секция картера  коробки

передач с новой опорой для  исполнительного
устройства переключения  передач и
дополнительным отверстием для

дополнительного датчика скорости
первичного вала коробки передач (ISS).

  •  Вал переключения передачи коробки  передач

МТ -75 имеет паз, а не отверстие, как в
обычной коробке передач.  Соединитель
между валом  переключения передач и
исполнительным  устройством переключения
передач крепится  на вале посредством
резьбового штифта.

308-11-6

Система автоматического переключения передач 308-11-6

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

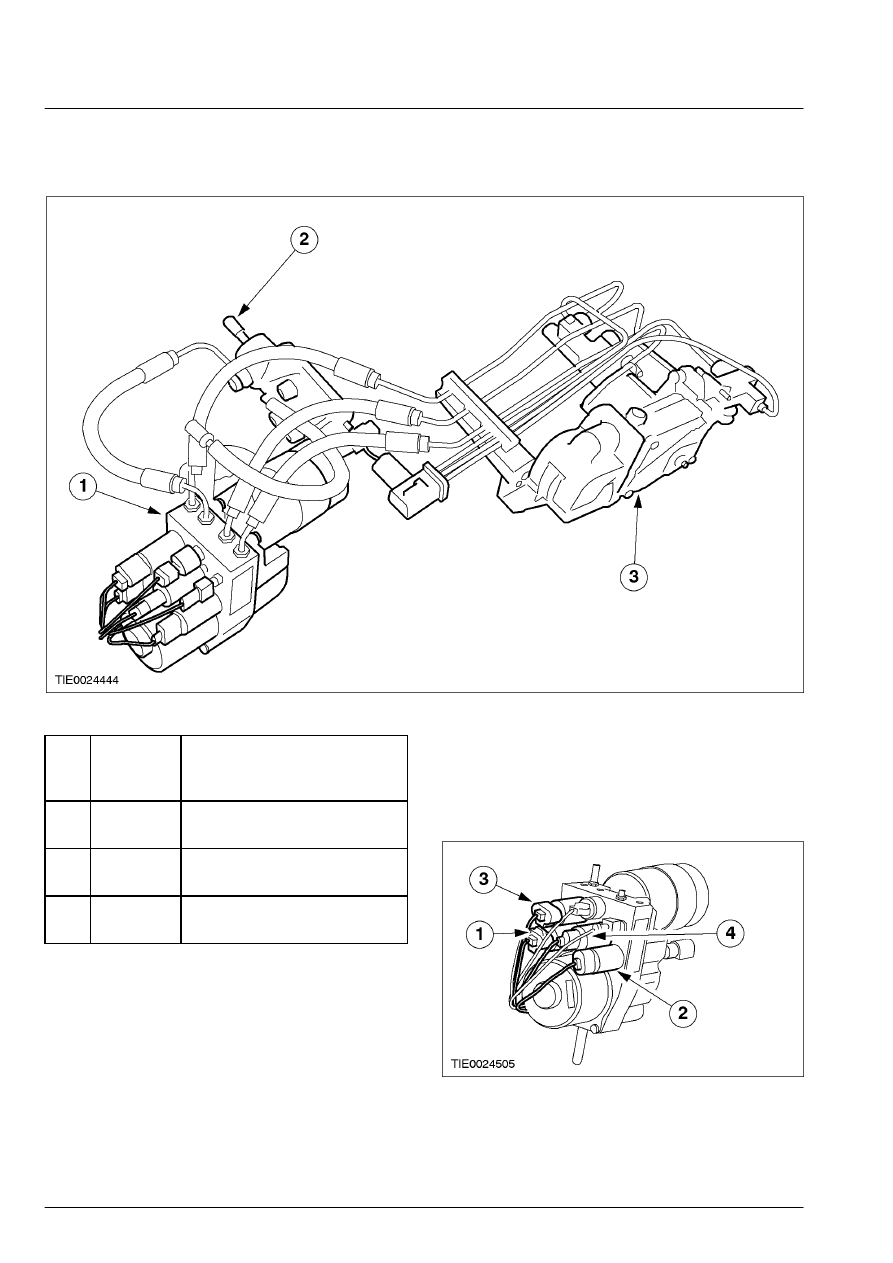

Краткий обзор элементов






Поз.



№

Запасной

Части



Наименование



1

Гидравлический насосный
блок (HPU)

2

Исполнительное устройство
сцепления

3

Исполнительное устройство
переключения передач



Система автоматического переключения  передач
и сцепление имеют гидравлический привод.  Вся
система управляется модулем  управления
коробкой передач.
Гидравлическая система разделяется на  три
главных элемента.

  •  Гидравлический насосный блок (HPU)
  •  Исполнительное устройство  сцепления
  •  Исполнительное устройство  переключения

передач





308-11-7

Система автоматического переключения передач 308-11-7

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



1

Электромагнитный клапан
для первой,  третьей и пятой
передачи

2

Электромагнитный клапан
для второй,  четвертой
передачи и передачи заднего
хода

3

Электромагнитный клапан
для  сцепления

4

Электромагнитный клапан
выбора



Гидравлический насосный блок (HPU)

  •  HPU устанавливается на специальном

кронштейне на поперечине переднего  моста.

  •  Электродвигатель приводит в движение

гидравлический насос, который поддерживает
давление гидравлической жидкости.

  •  Различные датчики автомобиля  информируют

модуль управления коробкой  передач о
текущих условиях движения.

  •  HPU нагнетает гидравлическую жидкость в

накопитель гидравлического давления.  Оттуда
гидравлическая жидкость передает  через
выходные порты к сцеплению и  цилиндрам
переключения и выбора  передач.

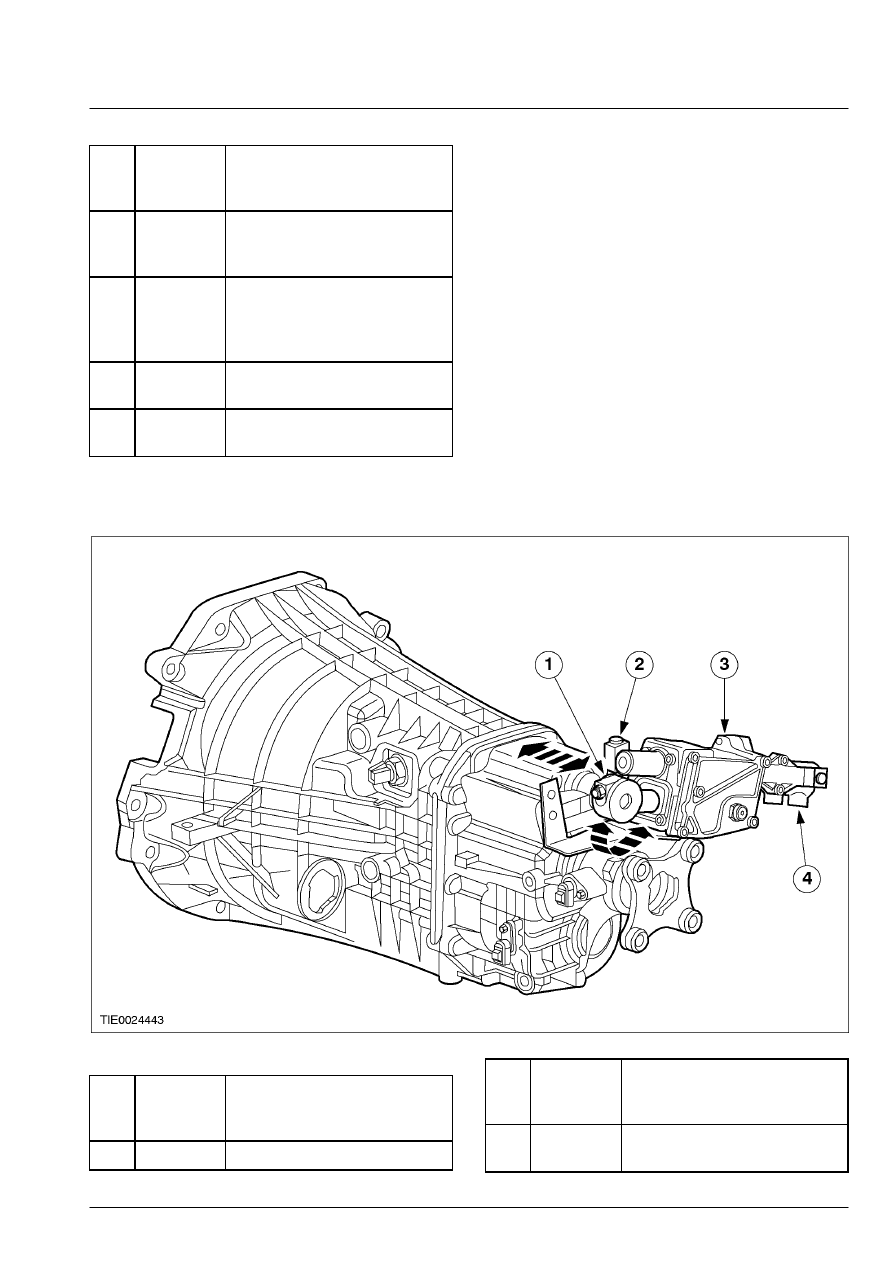

Исполнительное устройство  переключения передач






Поз.



№

Запасной

Части



Наименование



1

Вал переключения передач

Поз.



№

Запасной

Части



Наименование



2

Цилиндр переключения
передач
