308-06B-8

Наружные органы управления механической коробкой 308-06B-8

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



Тросы переключения передач (16 575 0)



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

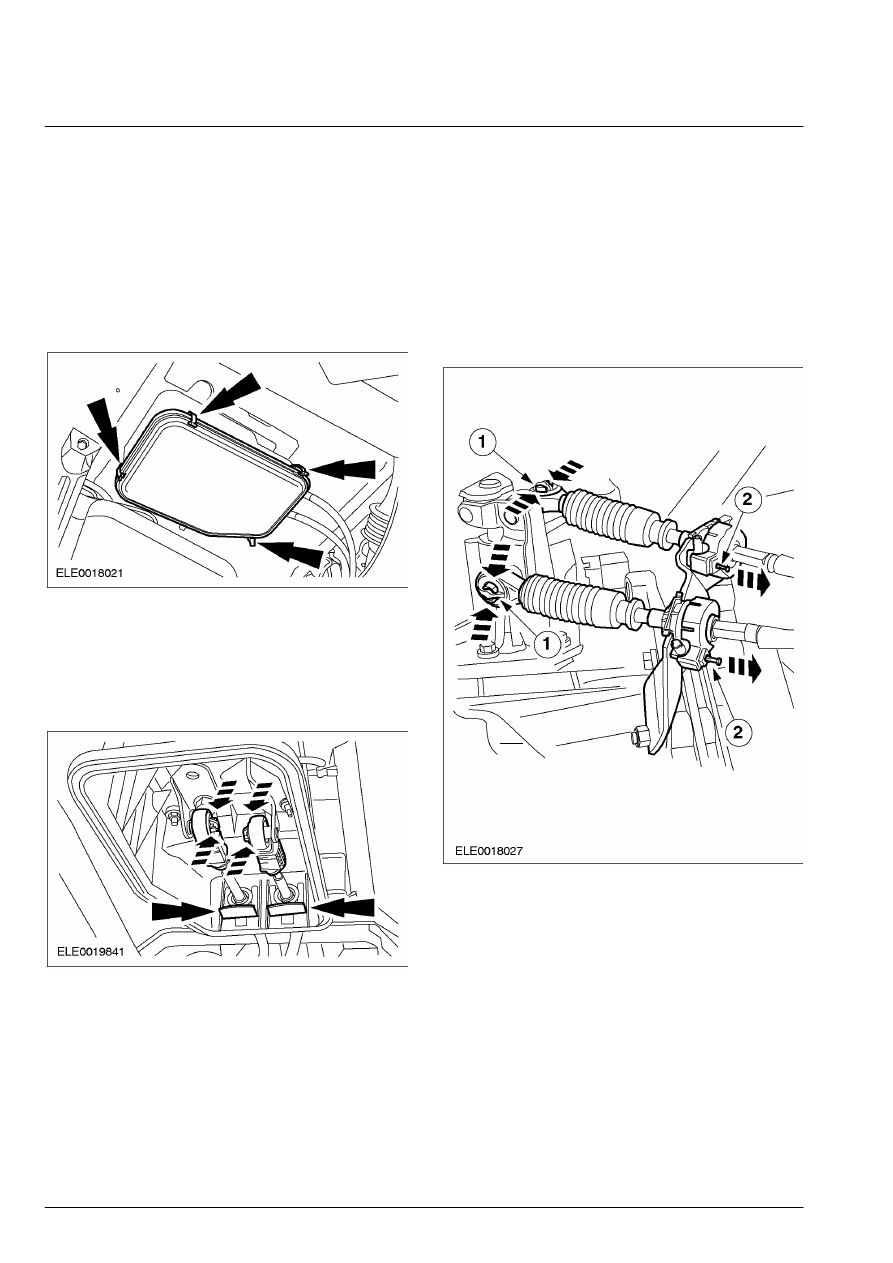

 2.  Снимите крышку рычага переключения

передач.









3.  Отсоедините тросы переключения  передач

от рычага переключения передач.

        •  Снимите зажимы.
        •  Нажмите на фиксаторы, чтобы  высвободить

стопоры.









4.  Отсоедините тросы переключения  передач

от коробки передач в блоке с  ведущим
мостом.

       1. Нажмите на фиксаторы, чтобы  высвободить

стопоры.

       2. Потяните за шплинты и отсоедините

опорные втулки.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

 2.  Отрегулируйте тросы переключения

передач.    За дополнительной информацией
обратитесь к Разделу 308-00.

308-11-1

Система автоматического переключения передач 308-11-1

 механической коробки передач/ коробки передач в блоке с ведущим мостом



РАЗДЕЛ 308-11 Система автоматического

переключения передач механической коробки передач/

коробки передач в блоке с ведущим мостом

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



308-11-2

Объем заполнения - трансмиссионная  жидкость ........................................................................

308-11-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Система автоматического переключения передач ........................................................................



308-11-3

Выбор и переключение передач  (электронное действие)...........................................................

308-11-12

Модуль интерфейса водителя ........................................................................................................

308-11-12

Переключение передач с выбором с  использованием органов управления  переключением

передач, расположенных на  рулевом колесе ............................................................................

308-11-13

Расположение модуля управления  коробкой передач ................................................................

308-11-14

Инструкции по диагностике ...........................................................................................................

308-11-14

ДИАГНОСТИКА И ПРОВЕРКИ





Система автоматического переключения передач ........................................................................



308-11-15

СНЯТИЕ И УСТАНОВКА





Гидравлический блок управления давлением (HPU) ....................................................................



308-11-16



Накопитель гидравлического давления..........................................................................................



308-11-23



Датчик гидравлического давления..................................................................................................



308-11-24



Датчик температуры гидравлической жидкости ...........................................................................



308-11-27



Жгут электропроводки блока управления гидравлическим давлением (HPU) ..........................



308-11-30



Исполнительное устройство переключения передач ....................................................................



308-11-32



Датчик положения исполнительного устройства переключения передач ..................................



308-11-39



Соединительный элемент вала переключения передач ................................................................



308-11-40



Исполнительное устройство сцепления .........................................................................................



308-11-41



Датчик положения исполнительного устройства сцепления .......................................................



308-11-47



Гидравлические магистрали механизма переключения передач .................................................



308-11-48



Бачок гидравлической жидкости механизма переключения передач..........................................



308-11-50



Модуль интерфейса водителя..........................................................................................................



308-11-55



Модуль управления коробкой передач...........................................................................................



308-11-56



Органы управления переключением передач, расположенные на рулевом колесе ...................



308-11-57



Датчик частоты вращения первичного вала (ISS) .........................................................................



308-11-58



308-11-2

Система автоматического переключения передач 308-11-2

 механической коробки передач/ коробки передач в блоке с ведущим мостом



СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Трансмиссионная жидкость для  механической коробки передач WSD-M2C200-C
Гидравлическая жидкость N052146-VX00
Смазка

WDS-M1C230-A





Объем заполнения - трансмиссионная  жидкость





л



Трансмиссионная жидкость для  механической коробки передач 1.3





Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Гайки крепления гидравлического  насосного блока
(HPU)

10 - 89

Ниппель для удаления воздуха из  гидравлического
насосного блока (HPU)

8 - 71

Болты крепления поперечины переднего  моста 250  184

-

Гайки крепления поперечины переднего  моста 175  129

-

Болты крепления промежуточной опоры
карданного вала

22 16  -

Нижний стяжной болт шарнирной муфты  рулевой
колонки

23 17  -

Болты крепления коробки передач 40

30

-

Болт крепления бачка омывателя  лобового стекла 10

89

-

Накопитель гидравлического  давления 40

30

-

Датчик гидравлического давления 15

11

-

Датчик температуры гидравлической  жидкости 15

11

-

Болт крепления жгута электропроводки
гидравлического насосного блока (HPU)

4 - 35

Болты крепления исполнительного  устройства
переключения передач

35 26  -

Болты крепления датчика положения
исполнительного устройства переключения
передач

3 - 27

Гайка крепления соединителя вала  переключения
передач

11 8  -

Болты крепления исполнительного  устройства
сцепления

35 26  -

Ниппель для удаления воздуха из  исполнительного
устройства сцепления

18 13  -

Ниппельные соединения гидравлических
магистралей системы переключения  передач

25 18  -

Болты крепления датчика положения
исполнительного устройства сцепления

5 - 44

Болт крепления кабеля датчика  положения
исполнительного устройства  сцепления

5 - 44

Болт крепления датчика частоты  вращения
первичного вала (ISS)

8 - 71

Пробка маслозаливной горловины 35

26

-



308-11-3

Система автоматического переключения передач 308-11-3

 механической коробки передач/ коробки передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Система автоматического переключения передач



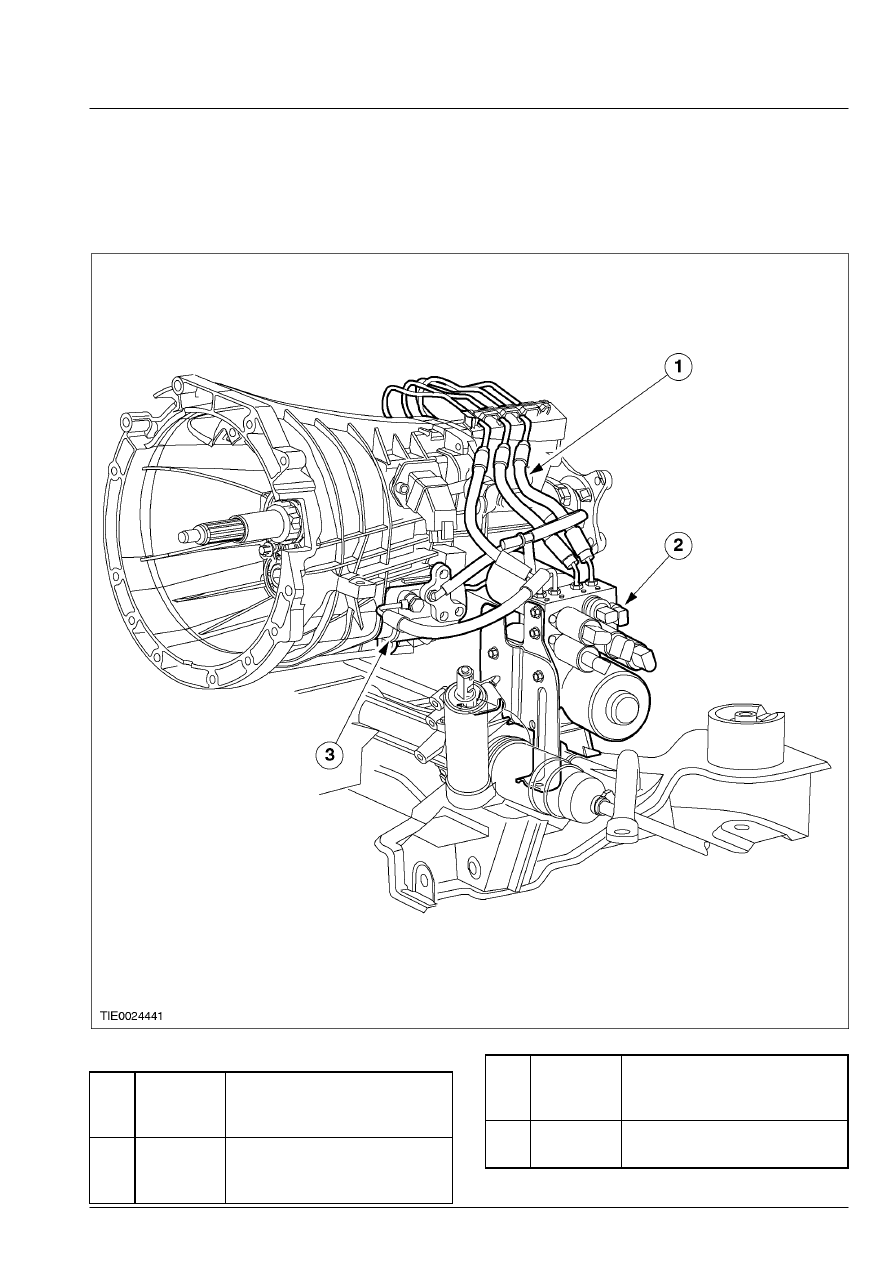

Краткий обзор коробки передач






Поз.



№

Запасной

Части



Наименование



1

–

Гидравлические магистрали
системы  переключения
передач

Поз.



№

Запасной

Части



Наименование



2

–

Гидравлический насосный
блок (HPU)
