Наружные органы управления механической коробкой 308-06B-4

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач в блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



5

–

Держатель рычага
переключения  передач

6

–

Корпус рычага переключения
передач

7

–

Гайки крепления рычага
переключения  передач

8

–

Крышка рычага
переключения передач



308-06B-5

Наружные органы управления механической коробкой 308-06B-5

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач в блоке с ведущим мостом



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Наружные органы управления



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Выполните визуальную проверку  очевидных

признаков механических  повреждений.

 3.  Если очевидная причина отмеченной или

полученной жалобы обнаружена, перед

переходом к дальнейшим действиям устраните
ее (если это возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Отсутствие свободы действия

рычага  переключения передач



• Неправильная регулировка

тросов  переключения передач



• ОТРЕГУЛИРУЙТЕ тросы

переключения  передач.    За
дополнительной информацией
обратитесь к Разделу 308-00.





• Поврежденный рычаг

переключения  передач

 • Поврежденный механизм выбора

передач  коробки передач в блоке
с ведущим мостом



•

Перейдите к PINPOINT-ТЕСТУ

A





Pinpoint-тесты

PINPOINT-ТЕСТ A: ОТСУТСТВИЕ СВОБОДЫ ДЕЙСТВИЯ РЫЧАГА  ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ  ПЕРЕДАЧ







 1  ОТСОЕДИНИТЕ тросы переключения  передач

от рычага переключения передач.



• Затруднено ли действие рычага  переключения
передач?



→

→

→

→ Да



УСТАНОВИТЕ новый рычаг переключения
передач.

За дополнительной информацией

обратитесь к Рычаг переключения передач
имеющейся в этом разделе.





→

→

→

→ Нет





Перейдите к A2



A2: ПРОВЕРКА ТРОСОВ ПЕРЕКЛЮЧЕНИЯ  ПЕРЕДАЧ







 1  ПОДСОЕДИНИТЕ тросы переключения

передач к рычагу переключения передач.





 2  ОТСОЕДИНИТЕ тросы переключения  передач

от коробки передач в блоке с  ведущим мостом.



• Затруднено ли действие рычага  переключения
передач?



→

→

→

→ Да

308-06B-6

Наружные органы управления механической коробкой 308-06B-6

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач в блоке с ведущим мостом



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новые тросы переключения
передач.



→

→

→

→ Нет



Установите новый механизм выбора  передач
коробки передач в блоке с ведущим  мостом.
За дополнительной информацией обратитесь
к Разделу 308-03A / 308-03B.



308-06B-7

Наружные органы управления механической коробкой 308-06B-7

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач в блоке с ведущим мостом



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

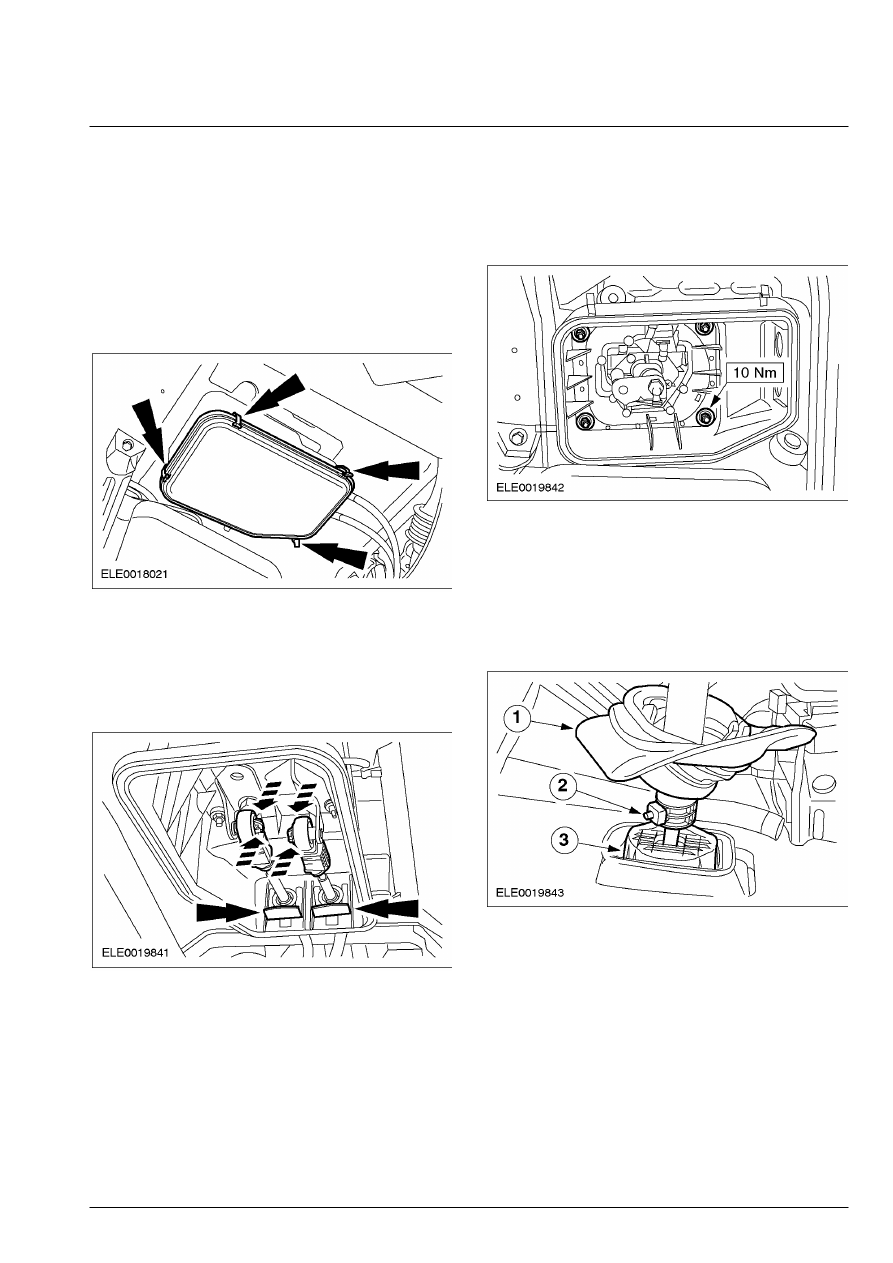

Рычаг переключения передач (16 524 0)



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Снимите крышку рычага переключения

передач.









3.  Отсоедините тросы переключения  передач

от рычага переключения передач.

        •  Снимите зажимы.
        •  Нажмите на фиксаторы, чтобы  высвободить

стопоры.









4.  Снимите гайки крепления рычага

переключения передач.









5.  Опустите автомобиль.

 6.  Снимите рычаг переключения передач.
       1. Оттяните чехол вверх.
       2. Потяните плунжер и снимите рычаг

переключения передач.

       3. Снимите изолятор.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

 2.  Отрегулируйте тросы переключения

передач.    За дополнительной информацией
обратитесь к Разделу 308-00.
