308-06A-3

Наружные органы управления механической коробкой 308-06A-3

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

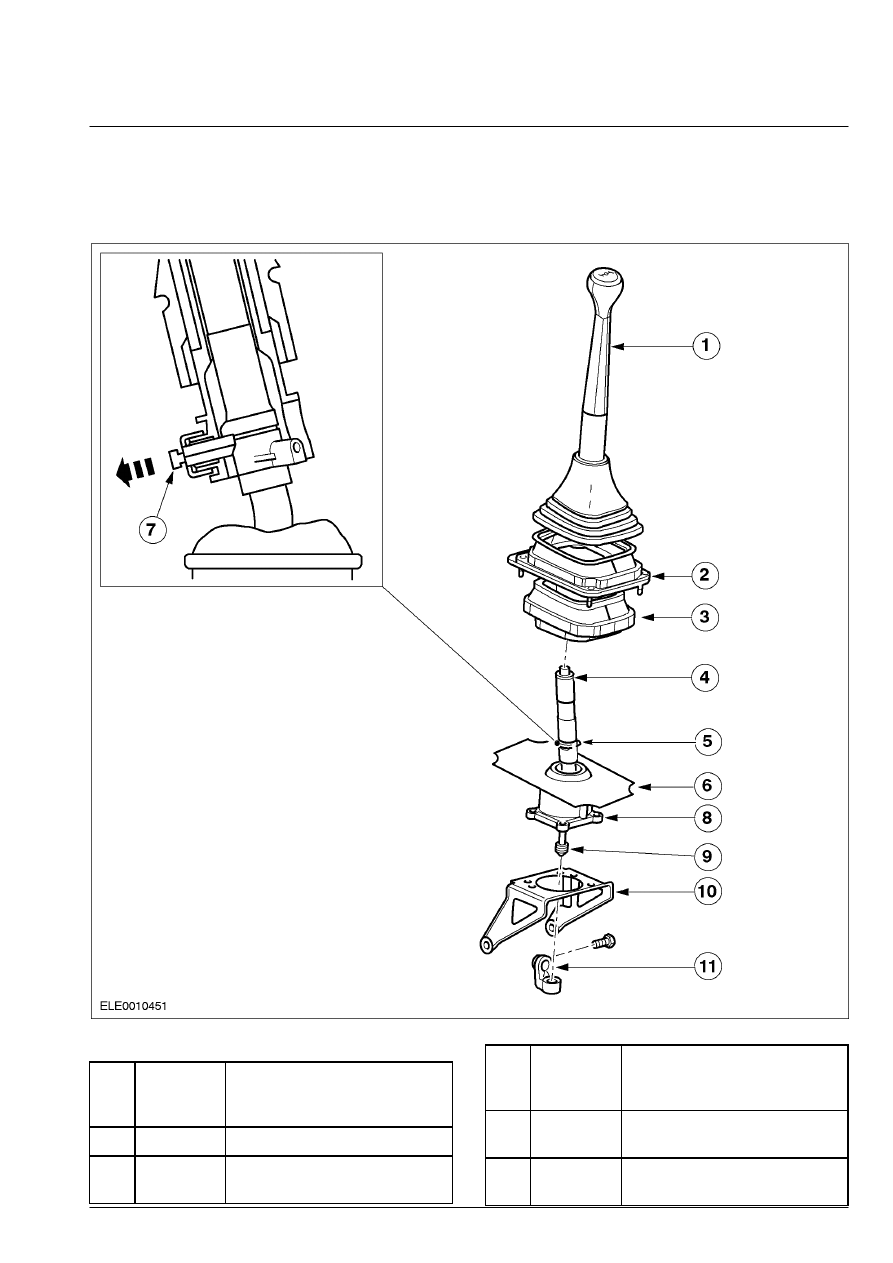

Наружные органы управления








Поз.



№

Запасной

Части



Наименование



1

Рычаг переключения передач

2

Держатель рычага
переключения  передач

Поз.



№

Запасной

Части



Наименование



3

Изолятор рычага
переключения  передач

4

Уплотнительное кольцо
круглого  сечения

308-06A-4

Наружные органы управления механической коробкой 308-06A-4

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



5

Уплотнительное кольцо
круглого  сечения

6

Изолирующая прокладка
рычага  переключения
передач

7

Плунжер

8

Укороченный рычаг

9

Пластмассовая втулка

10

Опорный кронштейн рычага
переключения  передач

11

Соединительная втулка
рычага  переключения
передач



308-06A-5

Наружные органы управления механической коробкой 308-06A-5

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Наружные органы управления



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Выполните визуальную проверку  очевидных

признаков механических  повреждений.

 3.  Если очевидная причина отмеченной или

полученной жалобы обнаружена, перед

переходом к дальнейшим действиям устраните
ее (если это возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Отсутствие свободы действия

рычага  переключения передач.



• Наружные органы управления



•

Перейдите к PINPOINT-ТЕСТУ

A





• Слишком высокое усилие

переключения на  всех
передачах.



• Укороченный рычаг или

соединительная  втулка рычага
переключения передач



•

Перейдите к PINPOINT-ТЕСТУ

A





• Жесткое переключение передач



• Укороченный рычаг



•

Перейдите к PINPOINT-ТЕСТУ

A





• Невозможность выбора одной из

передач.



• Укороченный рычаг или

соединительная  втулка рычага
переключения передач



•

Перейдите к PINPOINT-ТЕСТУ

B





• Шестерни выходят из зацепления

при  нормальных условиях
движения.



• Ослабление затяжки элементов

органов  наружного управления



•

Перейдите к PINPOINT-ТЕСТУ

C





• Дребезжание или вибрация.



• Рычаг переключения передач



•

Перейдите к PINPOINT-ТЕСТУ

C





• Ощущение отсутствия фиксации

рычага  переключения передач.



• Отсутствие крепления или износ

элементов органов наружного
управления



•

Перейдите к PINPOINT-ТЕСТУ

C





Pinpoint-тест

PINPOINT-ТЕСТ A: ОТСУТСТВИЕ СВОБОДЫ ДЕЙСТВИЯ РЫЧАГА  ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА УКОРОЧЕННОГО РЫЧАГА







 1  Снимите укороченный рычаг.



• Действительно ли перемещение  укороченного
рычага затруднено в  направлении переключения
передачи?



→

→

→

→ Да



УСТАНОВИТЕ новый укороченный  рычаг.



→

→

→

→ Нет





Перейдите к A2



308-06A-6

Наружные органы управления механической коробкой 308-06A-6

 передач в блоке с ведущим мостом/ коробкой передач — В комплектацию автомобиля входит:

Механическая коробка передач



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A2: ПРОВЕРКА ВТУЛКИ УКОРОЧЕННОГО  РЫЧАГА







 1  Проверьте втулку укороченного  рычага.



• Действительно ли перемещение втулки
укороченного рычага затруднено?



→

→

→

→ Да



УСТАНОВИТЕ новую втулку укороченного
рычага.



→

→

→

→ Нет



ПРОВЕРЬТЕ коробку передач.    За
дополнительной информацией обратитесь к
Разделу 308-00.



PINPOINT-ТЕСТ B:





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ  ПЕРЕДАЧ







 1  Снимите рычаг переключения передач и

укороченный рычаг.



• Действительно ли перемещение  укороченного
рычага в направлении выбора  затруднено?



→

→

→

→ Да



УСТАНОВИТЕ новый укороченный  рычаг.



→

→

→

→ Нет



ЗАЖМИТЕ укороченный рычаг в тисках и
переместите рычаг в направлении выбора
(влево и вправо).



PINPOINT-ТЕСТ C:





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ  В СБОРЕ С УКОРОЧЕННЫМ
РЫЧАГОМ НА НАЛИЧИЕ  НЕЗАТЯНУТЫХ ЭЛЕМЕНТОВ







 1  Снимите укороченный рычаг и рычаг

переключения передач.





 2  Установите рычаг переключения передач  и

укороченный рычаг.



• Имеется ли какой-либо люфт между  рычагом
переключения передач и укороченным  рычагом
(в направлении переключения и  выбора) и
имеются ли повреждения  уплотнительных колец
круглого сечения?



→

→

→

→ Да



УСТАНОВИТЕ новые уплотнительные
кольца круглого сечения.



→

→

→

→ Нет





Перейдите к C2



C2: ПРОВЕРКА СТОПОРНОГО ПЛУНЖЕРА РЫЧАГА  ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ







 1  Проверьте стопорный плунжер рычага

переключения передач.
