Механическая коробка передач в блоке с ведущим 308-03B-58

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



УСТАНОВКА



УСТАНОВКА

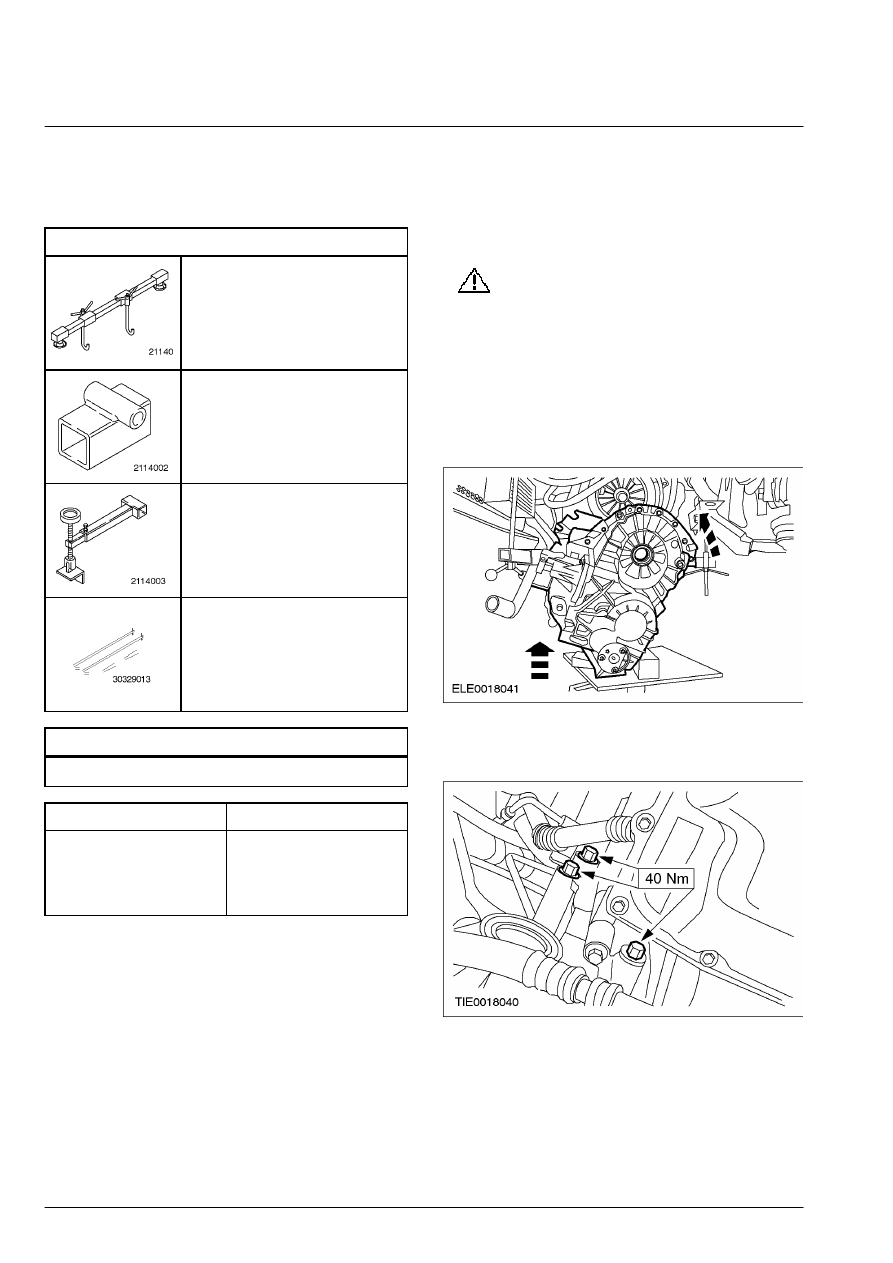

Коробка передач в блоке с ведущим мостом (16 114 0)



Специальный инструмент





Опорная балка двигателя
303-290 (21-140)



Переходник для 303-290
303-290-02 (21-140-02)



Переходник для 303-290
303-290-03 (21-140-03)



Переходник для 303-290
303-290-13 (21-140-09)



Общее оборудование





Домкрат для коробки передач



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C



Установка

Все автомобили

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

уплотнение стартера.

ПРИМЕЧАНИЕ: При установке проверните
коробку  передач в блоке с ведущим мостом
приблизительно на 80 градусов против  часовой
стрелки.
    Используя соответствующий     домкрат для

коробки передач , установите коробку
передач в блоке с  ведущим мостом.

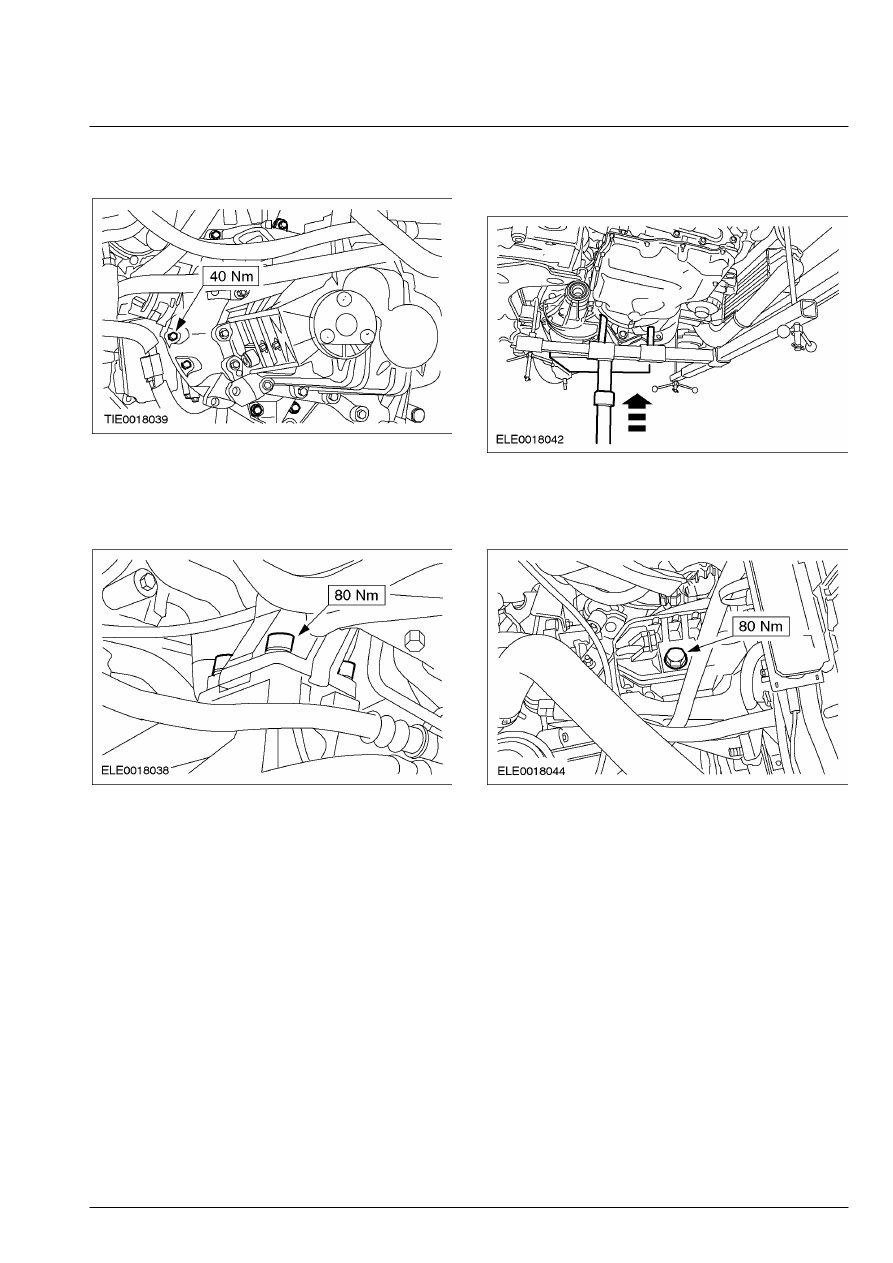

2.  Установите правые болты крепления

коробки передач в блоке с ведущим  мостом.







308-03B-59

Механическая коробка передач в блоке с ведущим 308-03B-59

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



УСТАНОВКА (ПОДОЛЖЕНИЕ)

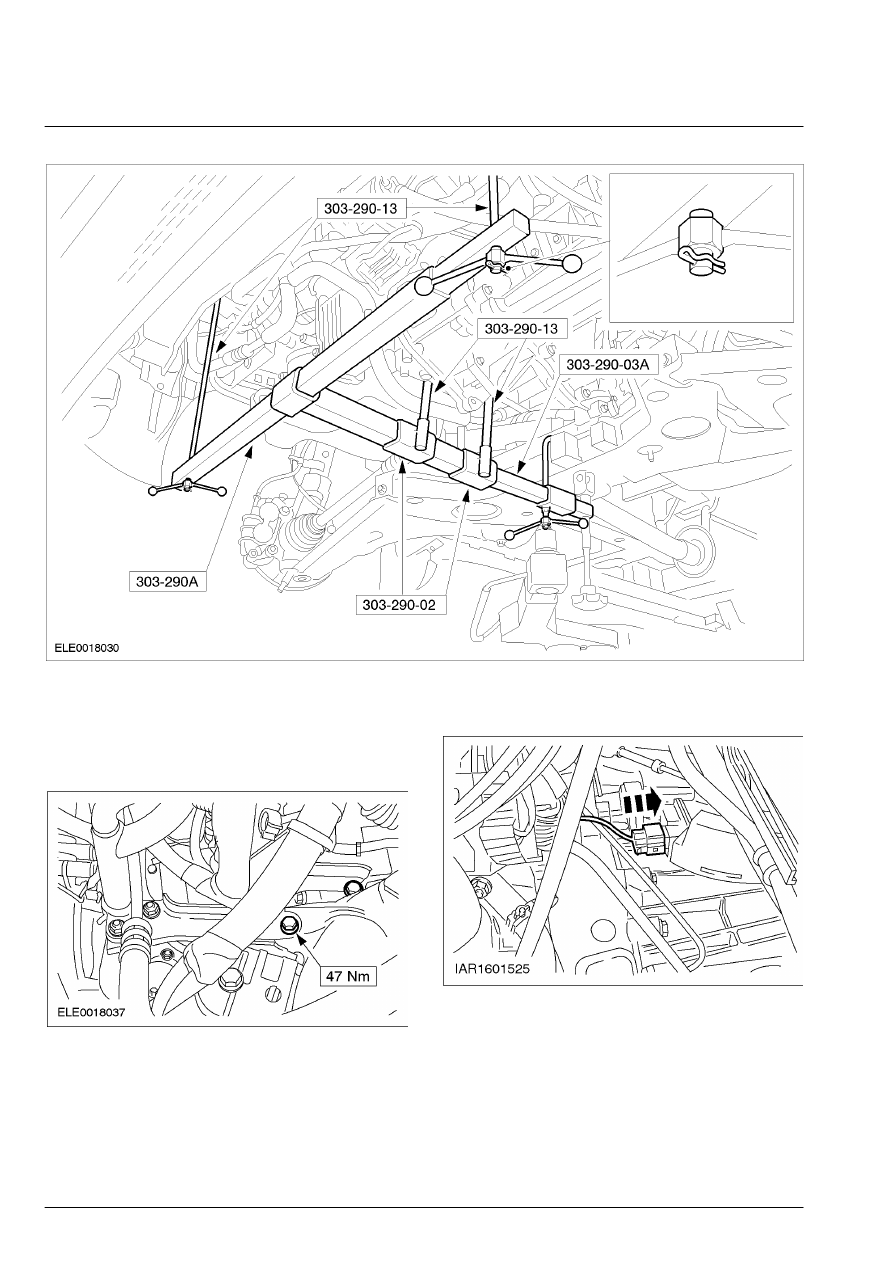

3.  Установите левые болты крепления

коробки передач в блоке с ведущим  мостом.









4.  Установите задний кронштейн крепления

опоры двигателя и коробки передач в блоке
с  ведущим мостом на коробку передач в
блоке с  ведущим мостом (четыре болта).









5.  Используя     домкрат для коробки передач ,

поднимите коробку передач в блоке с
ведущим мостом.









6.  Установите заднюю гайку крепления  опоры

двигателя и коробки передач в блоке с
ведущим мостом.







308-03B-60

Механическая коробка передач в блоке с ведущим 308-03B-60

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



УСТАНОВКА







8.  Снимите опорную балку двигателя.

Автомобили с дополнительным  отопителем
 9.  Подсоедините кронштейн крепления

трубопровода дополнительного отопителя к
коробке передач в блоке с ведущим  мостом.







Все автомобили
  10.  Опустите автомобиль.

 11.  Состыкуйте штекерный разъем

переключателя фонарей заднего хода.







308-03B-61

Механическая коробка передач в блоке с ведущим 308-03B-61

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



УСТАНОВКА (ПОДОЛЖЕНИЕ)



12.  Подсоедините питающий трубопровод

рабочего цилиндра сцепления к коробке
передач в блоке с ведущим мостом.









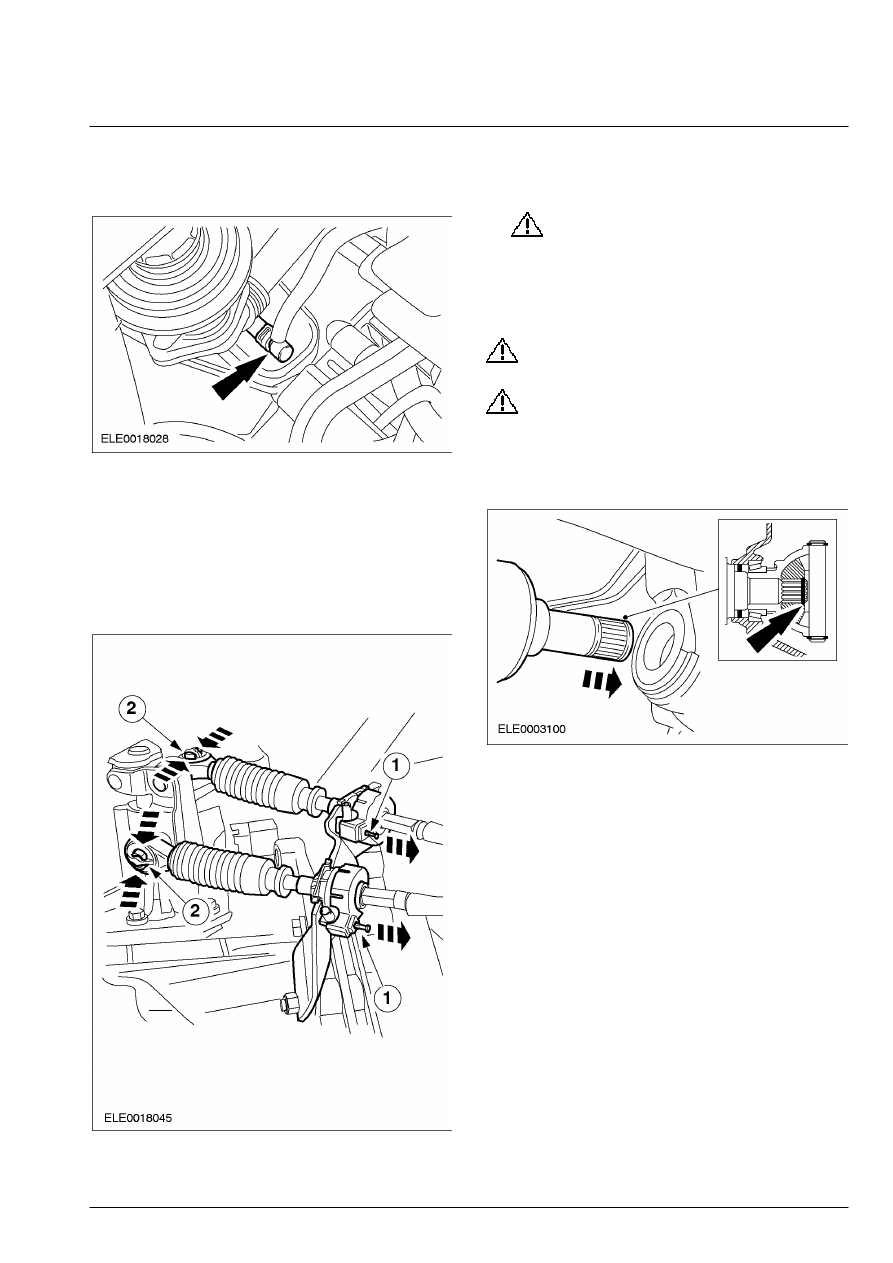

13.  Подсоедините тросы переключения

передач к коробке передач в блоке с
ведущим  мостом.

       1. Потяните за шплинты и подсоедините

опорные втулки.

       2. Нажмите на фиксаторы, чтобы

заблокировать стопоры.









14.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь
к Разделу 100-02.

15.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир - на угол,  превышающий 45
градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в

правильности  установки пружинного
кольца.

    Подсоедините левую полуось к коробке

передач в блоке с ведущим мостом.
