308-03B-54

Механическая коробка передач в блоке с ведущим 308-03B-54

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)



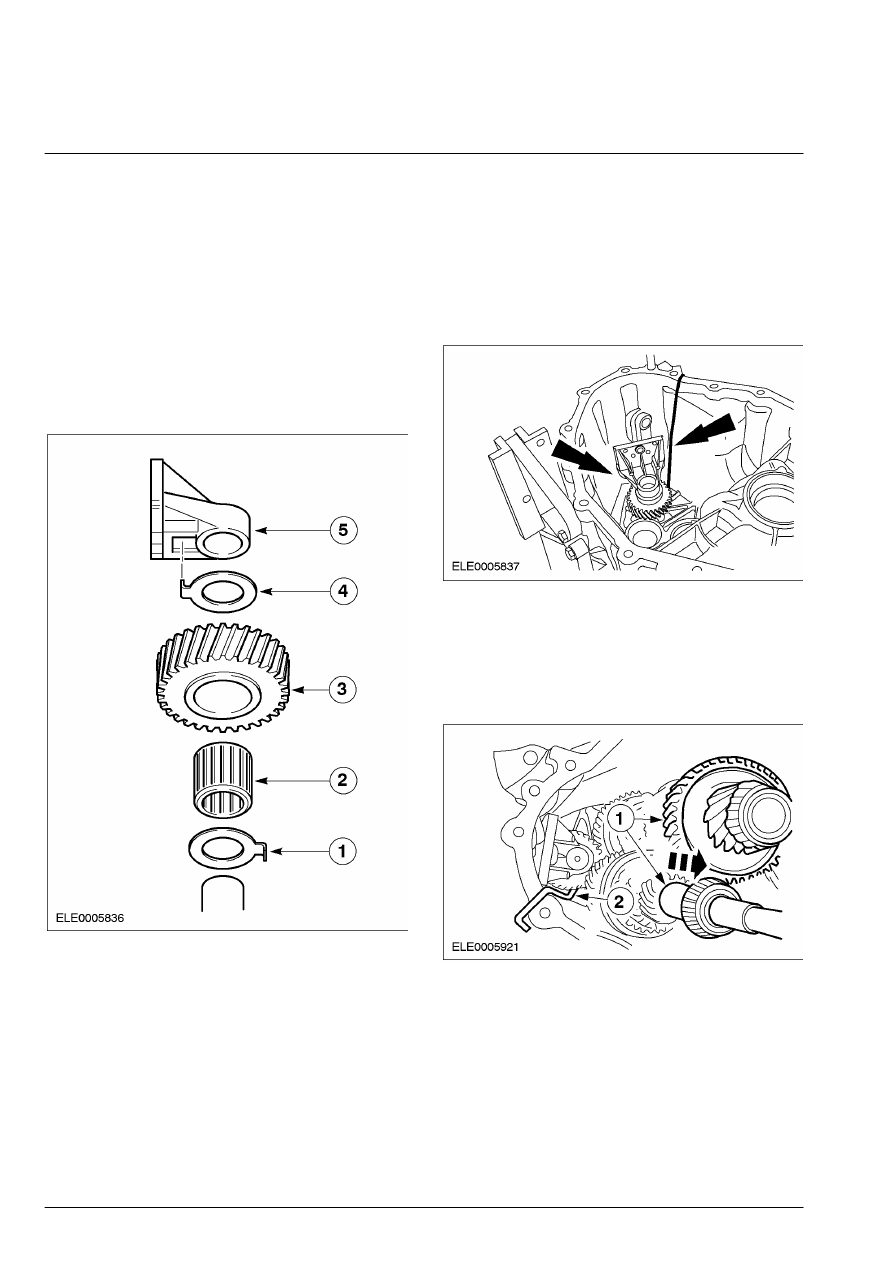

29.  Промежуточная шестерня передачи

заднего хода (последовательность
установки).

       1. Установите нижнюю упорную шайбу.
       2. Установите игольчатый роликовый

подшипник.

       3. Установите промежуточную шестерню

передачи заднего хода.

       4. Установите верхнюю упорную шайбу.
       5. Установите опорный кронштейн оси

промежуточной шестерни передачи заднего
хода.







30. ПРИМЕЧАНИЕ: Установите промежуточную

шестерню  передачи заднего хода таким
образом, чтобы  малый уступ был обращен
вниз.

    Установите установочный крюк и

промежуточную шестерню передачи
заднего  хода вместе с опорным
кронштейном.









31.  Установите первичный вал со вторичным

валом.

       1. Сдвиньте первичный вал и вторичный вал  в

сторону.

       2. Снимите установочный крюк.







308-03B-55

Механическая коробка передач в блоке с ведущим 308-03B-55

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

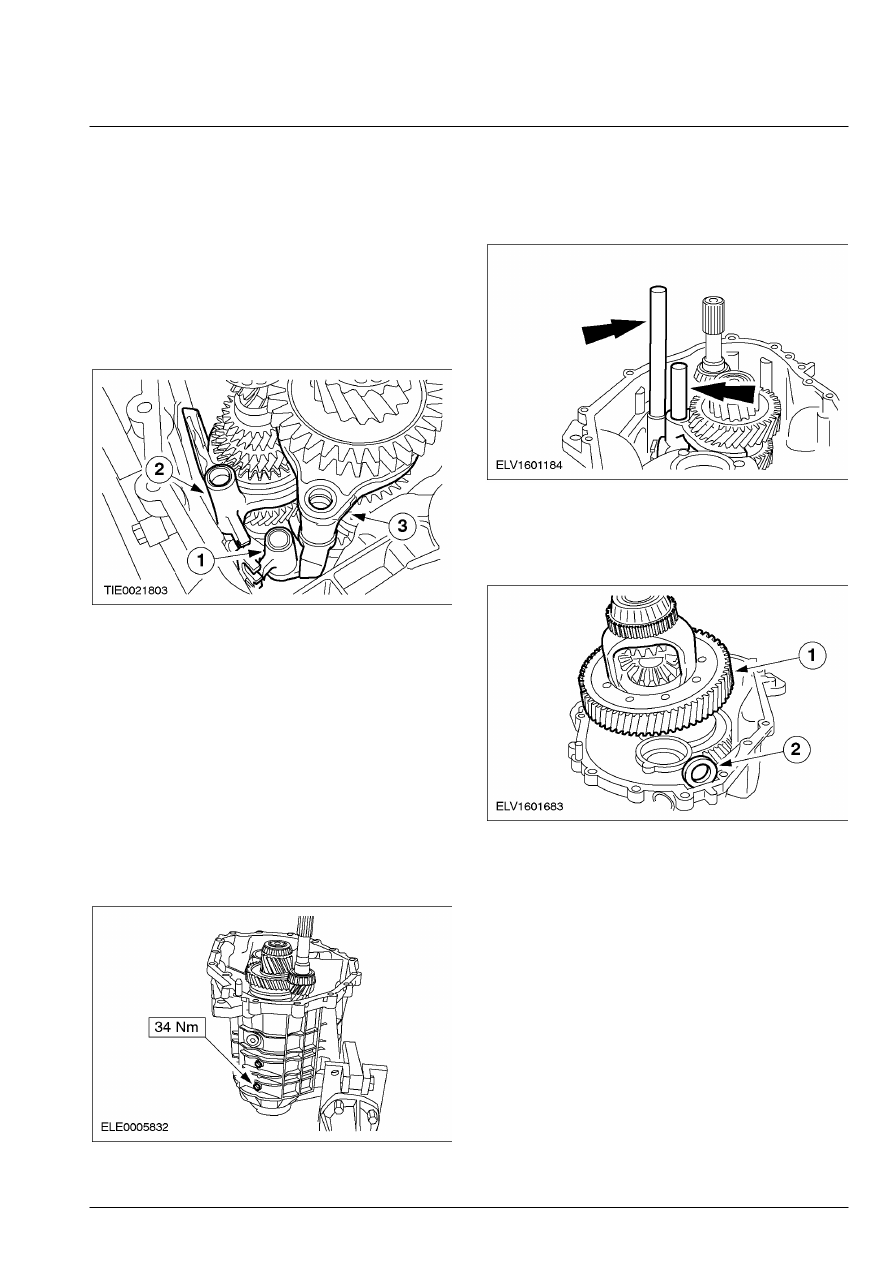

32. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

первичный вал  находится в нейтральном
положении.

    Установите вилки выбора передач.
       1. Установите вилку выбора первой и  второй

передачи.

       2. Установите вилку выбора третьей и

четвертой передачи.

       3. Установите вилку выбора пятой передачи  и

передачи заднего хода.







33. ПРИМЕЧАНИЕ: Если отверстия для болтов

опорного  кронштейна оси промежуточной
шестерни  передачи заднего хода совмещены
неточно,  проверьте положение установки
упорных шайб  оси промежуточной шестерни
передачи  заднего хода.

    Установите болты крепления опорного

кронштейна оси промежуточной шестерни
передачи заднего хода.

        •  Надавите на опору настолько, насколько

это возможно.

        •  Нанесите на резьбу болтов    герметик и

затяните их.







34. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

штоки выбора  передач находятся на одной
высоте.

    Установите штоки выбора передач.









35.  Установите дифференциал в сборе.

       1. Установите дифференциал в сборе.
       2. Установите магнитный диск.







308-03B-56

Механическая коробка передач в блоке с ведущим 308-03B-56

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

36.

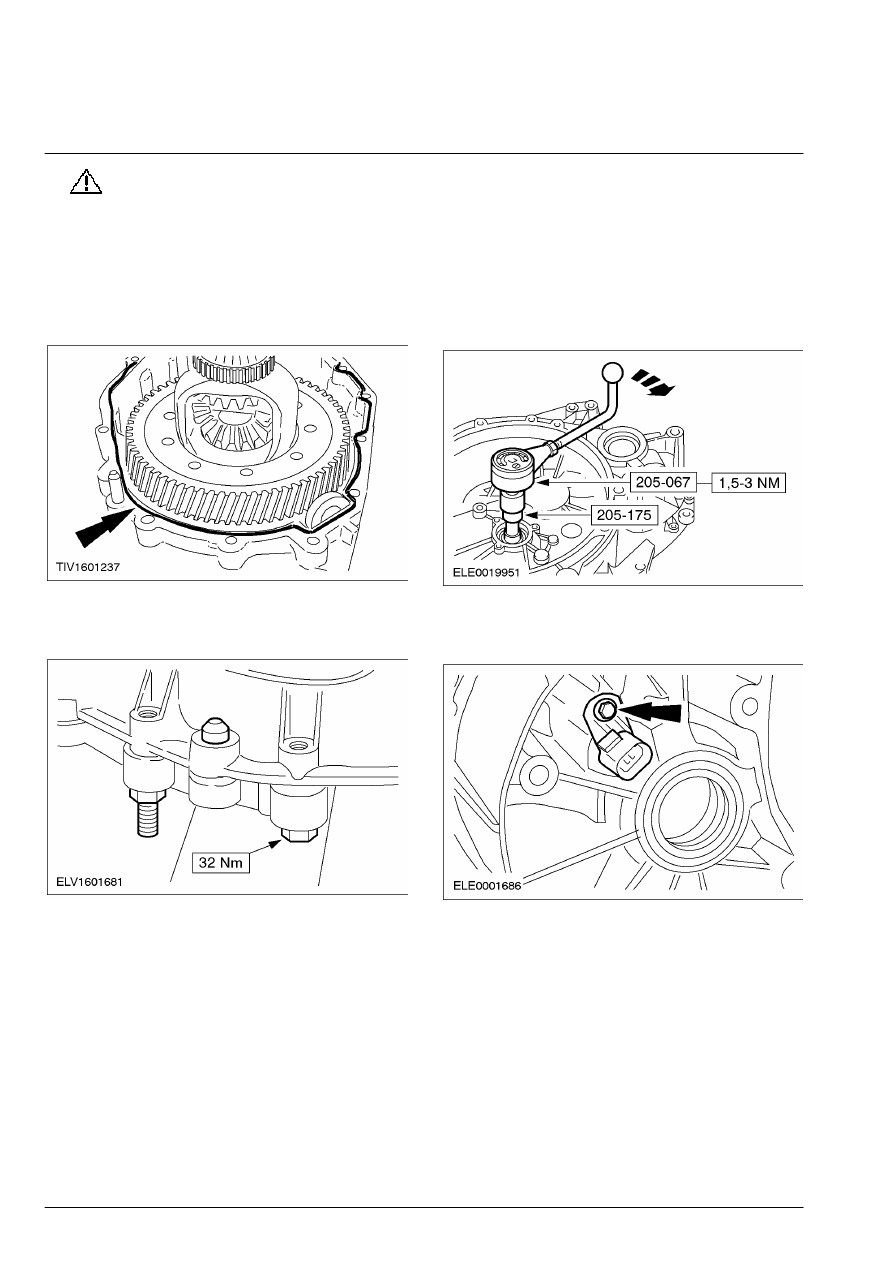

ПРЕДОСТЕРЕЖЕНИЕ: Установите

картер коробки передач в  блоке с
ведущим мостом в течение 15 минут
после нанесения герметика.

    Нанесите    герметик (валик  диаметром 2

мм) на внутреннюю сторону  сопрягаемых
поверхностей коробки передач в  блоке с
ведущим мостом.









37.  Соберите картер коробки передач в  блоке

с ведущим мостом.









38.  Используя специальные инструменты,

измерьте момент проворачивания.

        •  Введите в зацепление четвертую  передачу.
        •  Измерьте момент проворачивания.
        •  Если момент проворачивания слишком

высок, все измерения (для определения
требуемой толщины прокладки) следует
повторить.









39.  Установите датчик скорости автомобиля

(VSS).







308-03B-57

Механическая коробка передач в блоке с ведущим 308-03B-57

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)



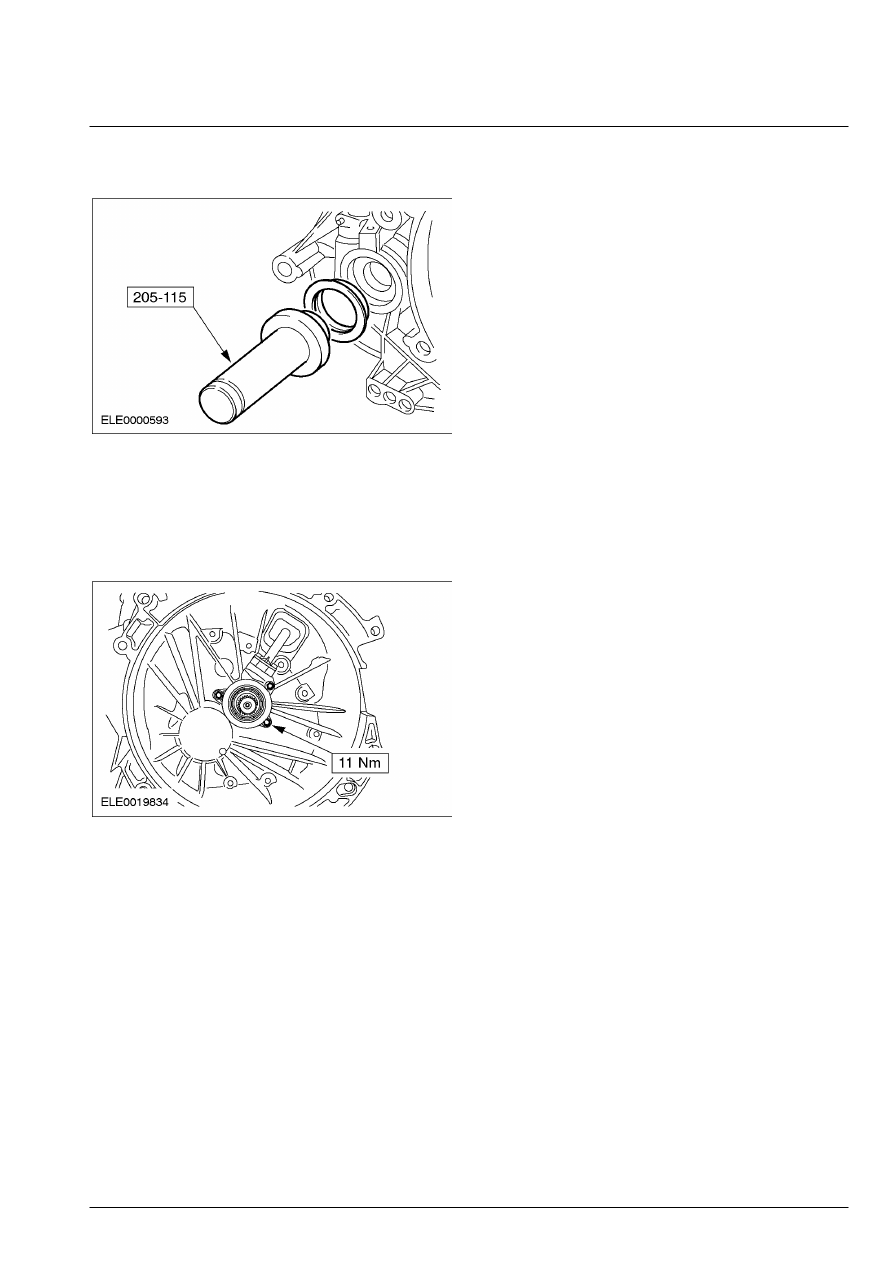

40.  Используя специальный инструмент,

установите масляные уплотнения полуоси.







41. ПРИМЕЧАНИЕ: Установите новый рабочий

цилиндр  сцепления в сборе.

    Установите рабочий цилиндр сцепления в

сборе.

        •  Подсоедините чехол.
