308-03B-50

Механическая коробка передач в блоке с ведущим 308-03B-50

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

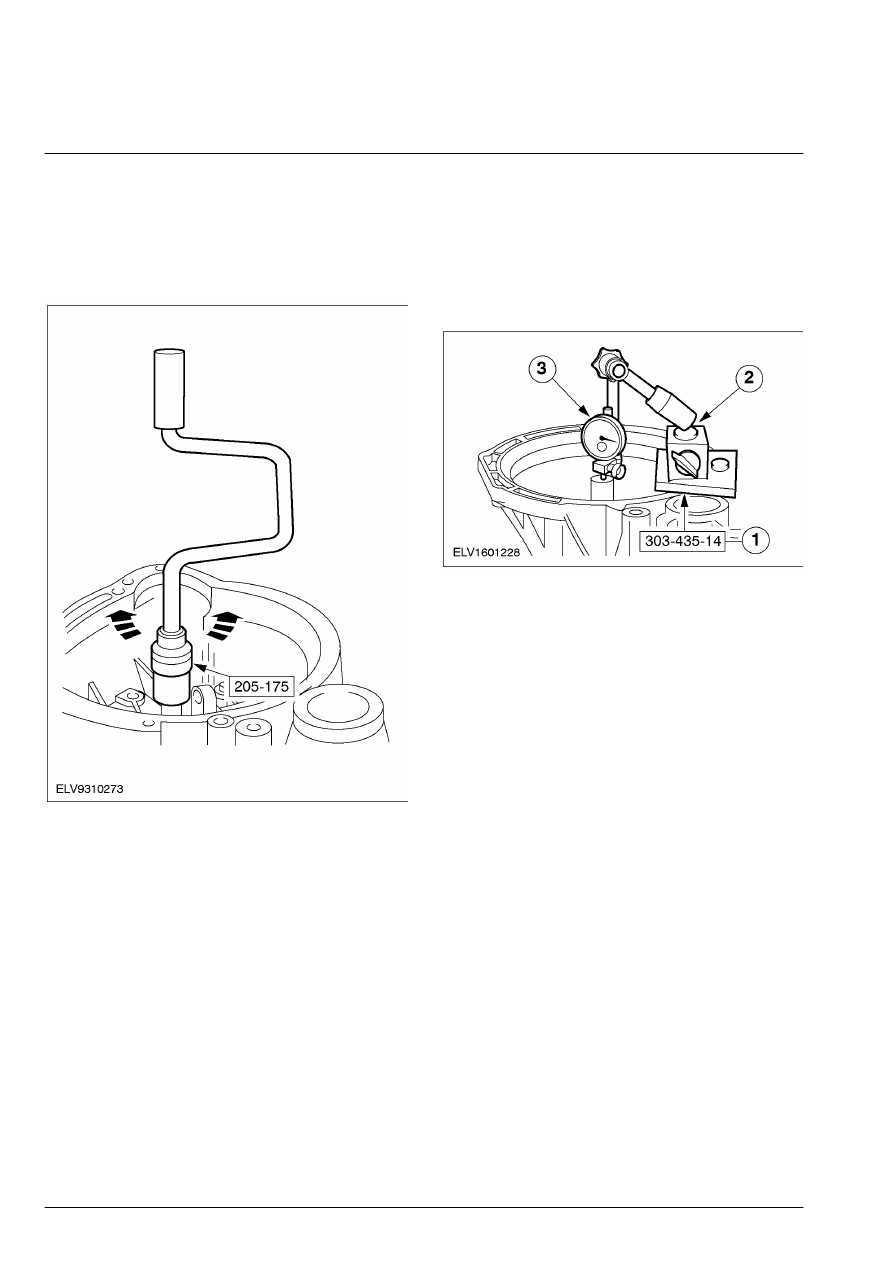

16.  Подготовьте первичный вал к проведению

измерений.

        •  Проверните первичный вал туда-сюда

приблизительно 20 раз, чтобы дать
подшипникам возможность принять
правильное положение.









17.  Настройте    циферблатный индикатор .

       1. Установите специальный инструмент на

коробку передач в блоке с ведущим  мостом.

       2. Настройте циферблатный индикатор с

магнитным креплением.

       3. Установите    циферблатный индикатор  на

"0".







308-03B-51

Механическая коробка передач в блоке с ведущим 308-03B-51

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

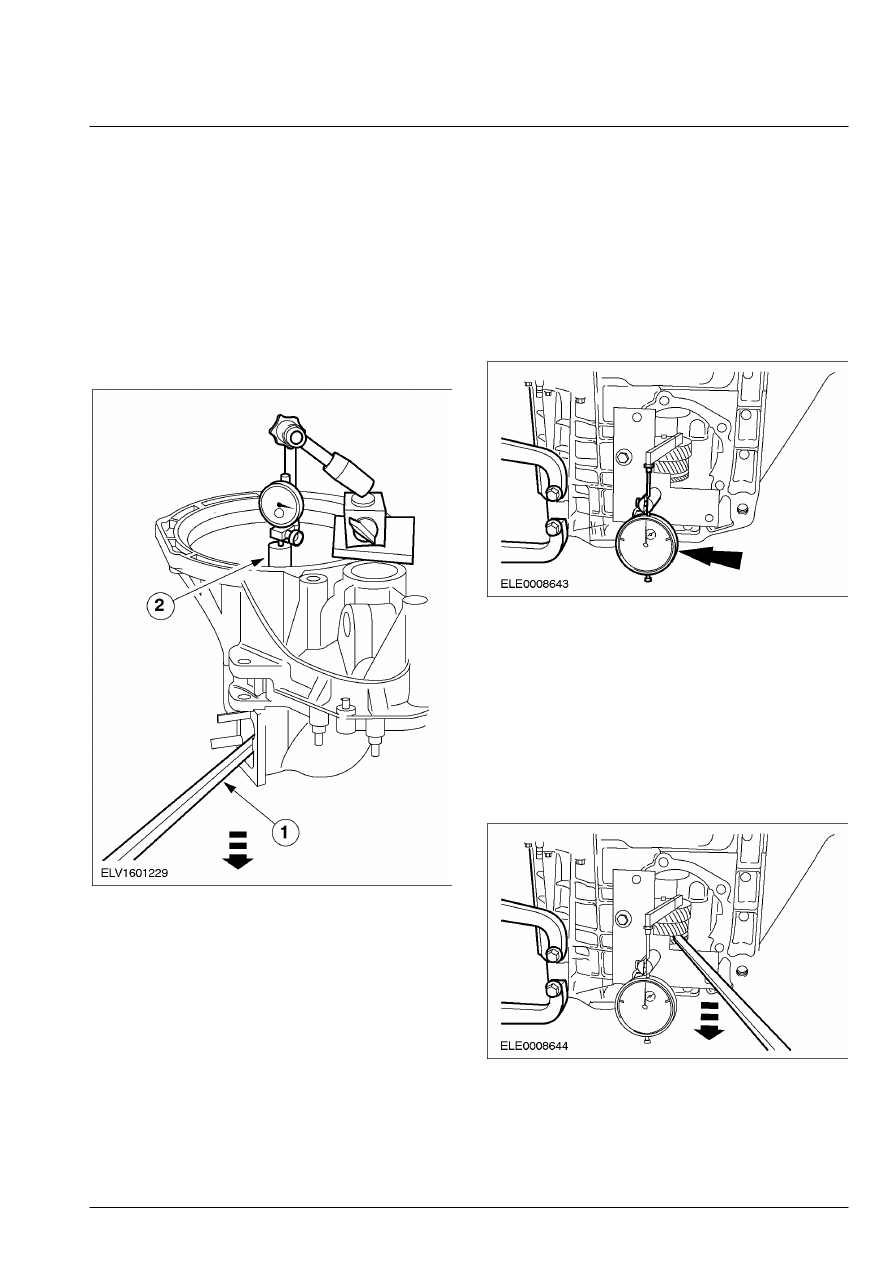

18. ПРИМЕЧАНИЕ: Подготовьтесь к

проведению измерений и  три раза выполните
измерения, затем  рассчитайте среднее
значение.

    Измерьте осевой зазор первичного  вала.
       1. Используя подходящий    рычаг,

приподнимите  первичный вал.

       2. Запишите результат измерения  (например,

0.22 мм).

        •  Пример: 0.22 мм + 0.23 мм + 0.21 мм,

разделенное  на 3 = 0.22 мм.









19.  Подготовьте вторичный вал к проведению

измерений.

        •  Проверните вторичный вал туда-сюда 20

раз, чтобы дать подшипникам возможность
занять правильное положение (используя
первичный вал, обратитесь к предыдущим
пунктам).

        •  Настройте    циферблатный индикатор  .
        •  Установите    циферблатный индикатор  на

"0".







20. ПРИМЕЧАНИЕ: Выполните действия по

предыдущим  пунктам три раза и рассчитайте
среднее  значение.

    Измерьте осевой зазор вторичного  вала.
        •  Приподнимите вторичный вал с помощью

рычага и запишите результат измерения,
например 0.32 мм.

        •  Пример: 0.32 м. + 0.34 мм + 0.33 мм,

разделенное  на три = 0.33 мм.







308-03B-52

Механическая коробка передач в блоке с ведущим 308-03B-52

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

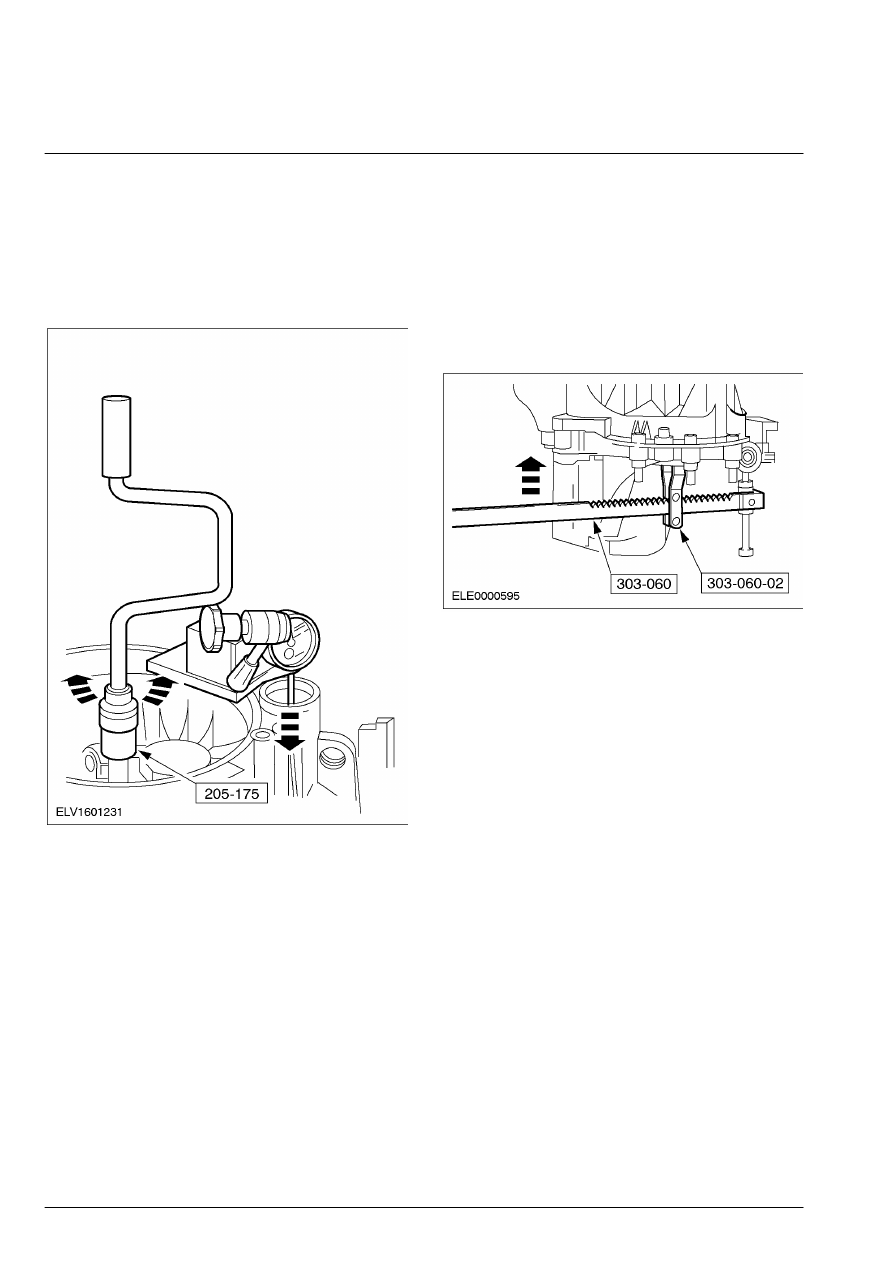

21.  Подготовьте дифференциал к проведению

измерений.

        •  Проверните вторичный вал туда-сюда 20

раз и одновременно нажмите на
дифференциал.

        •  Настройте    циферблатный индикатор  и

установите его на "0".







22. ПРИМЕЧАНИЕ: Выполните действия по

следующим  пунктам три раза и рассчитайте
среднее  значение.

    Используя специальные инструменты,

измерьте осевой зазор дифференциала.

        •  Приподнимите дифференциал и запишите

результат измерения, например, 0.34 мм.

        •  Пример: 0.34 мм + 0.36 мм + 0.38 мм,

разделенное  на 3 = 0.36 мм.







308-03B-53

Механическая коробка передач в блоке с ведущим 308-03B-53

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)



23.  Рассчитайте требуемую толщину

регулировочной прокладки первичного
вала.

        •  Требуемая толщина прокладки 1.00 мм
        •  Измеренный осевой зазор первичного  вала

равен 0.22 мм.

        •  Значение предварительного натяга для

осевого зазора равно 0.02 мм.

        •  Требуемая толщина прокладки: 0.22 мм -

0.02  мм + 1.00 мм = 1.14 мм.

  24.  Рассчитайте требуемую толщину

регулировочной прокладки вторичного
вала.

        •  Требуемая толщина прокладки равна 1.00

мм.

        •  Расчетный осевой зазор вторичного вала

равен 0.33 мм.

        •  Предварительный натяг 0.08 мм.
        •  Требуемая толщина прокладки: 1.00 мм +

0.33  мм + 0.08 мм = 1.41 мм.

  25.  Рассчитайте требуемую толщину

прокладки дифференциала.

        •  Требуемая толщина прокладки равна 1.10

мм.

        •  Расчетный осевой зазор дифференциала

равен 0.36 мм.

        •  Предварительный натяг равен 0.25 мм.
        •  Требуемая толщина прокладки: 1.10 мм +

0.36  мм + 0.25 мм = 1.71 мм.

  26.  Снова снимите наружные кольца

подшипников.

        •  Снимите наружные кольца  подшипников:


•

первичного вала



•

вторичного вала



•

дифференциала

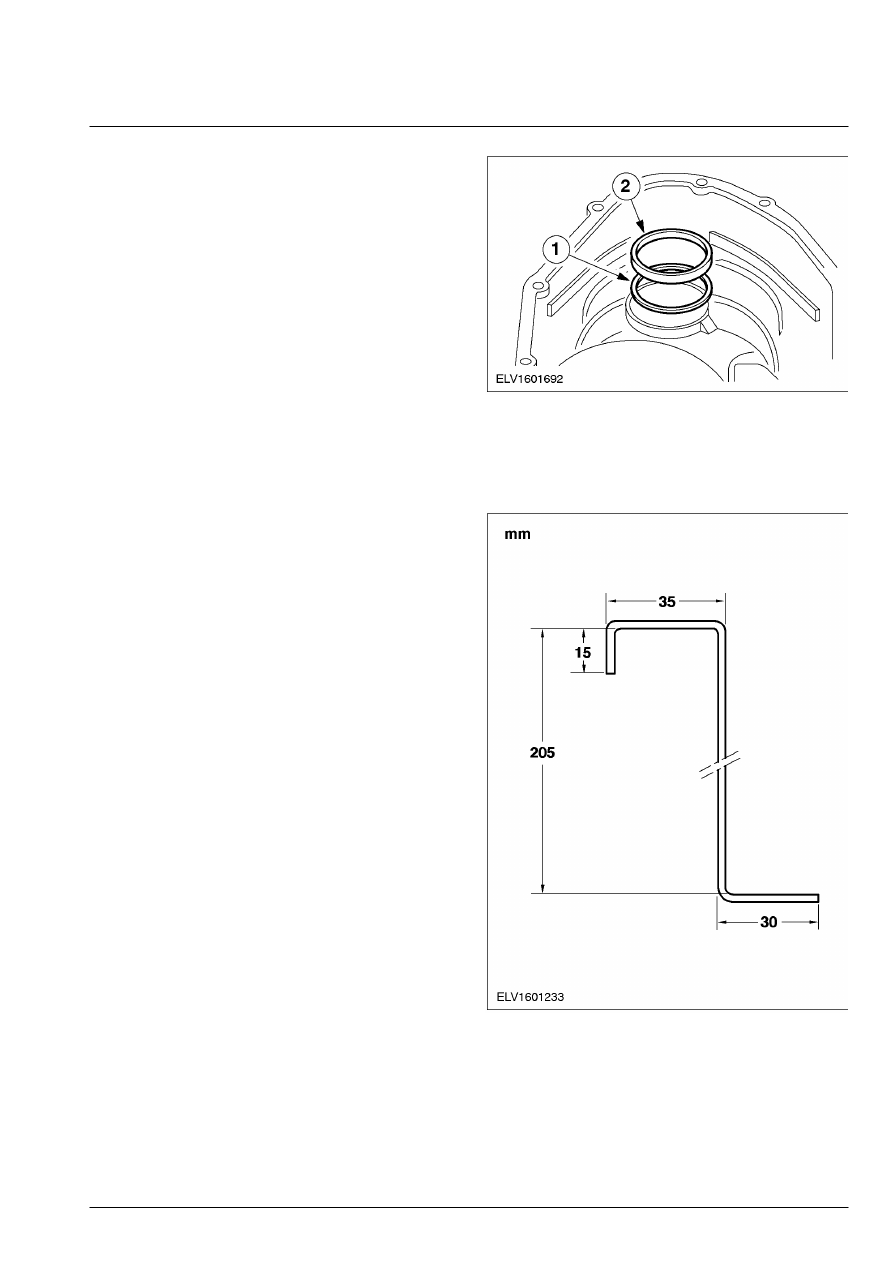

  27.  Установите регулировочные прокладки и

наружные кольца подшипника, обратитесь
к  предыдущим пунктам.

       1. Установите требуемые прокладки.
       2. Установите наружные кольца

подшипников:



•

первичного вала



•

вторичного вала



•

дифференциала









28.  Изготовьте установочный крюк для

промежуточной шестерни передачи заднего
хода.

        •  Диаметр проволоки: 3 мм.
