308-03B-42

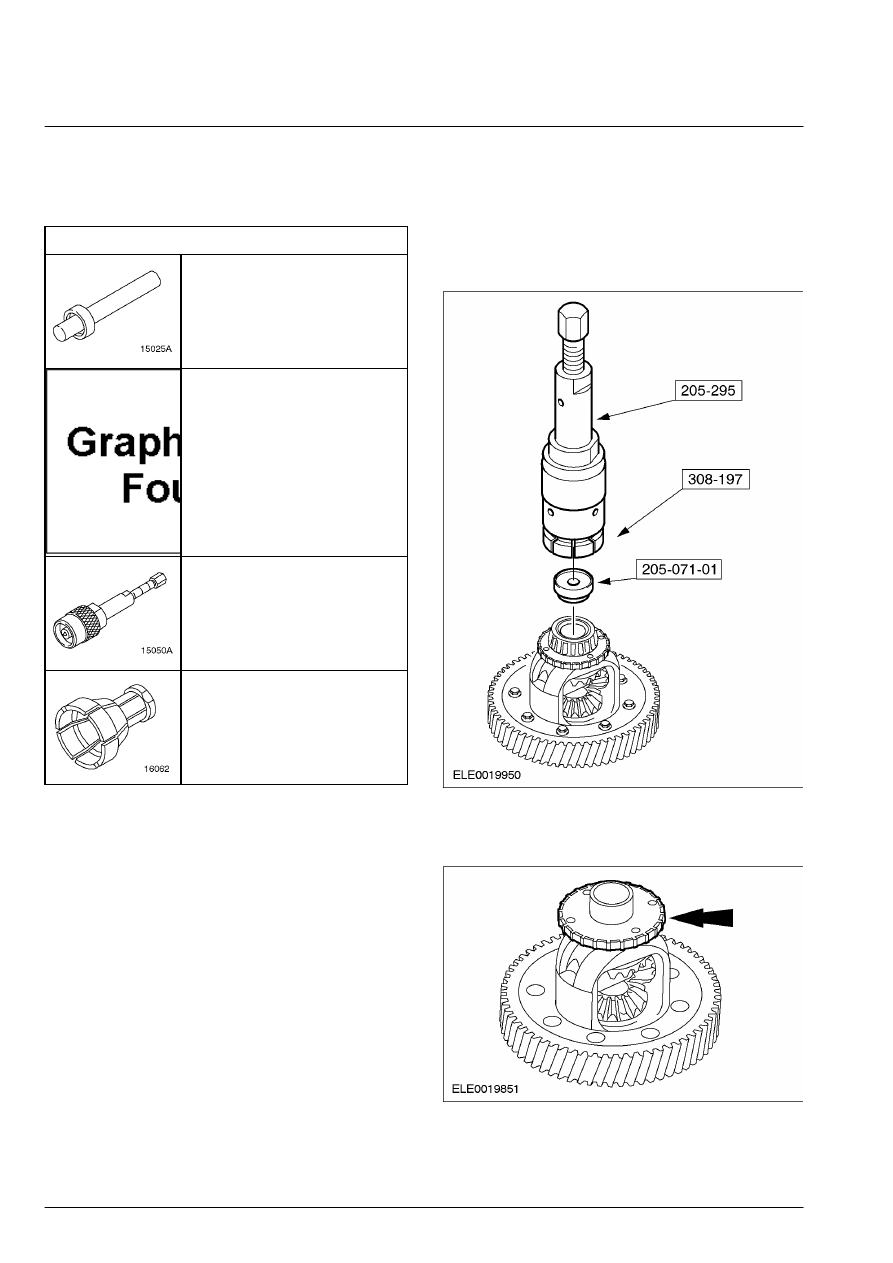

Механическая коробка передач в блоке с ведущим 308-03B-42

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК



Дифференциал (16 118 6)



Специальный инструмент





Приспособление для
установки  подшипника
дифференциала
205-062 (15-025А)

Переходник для 205-071
205-071-01 (15-026А-01)



Съемник подшипника
(основной  инструмент)
205-295 (15-050А)



Цанга для 205-095
308-197 (16-062)



Разборка



1.  Используя специальные инструменты,

снимите подшипник дифференциала.









2.  Снимите импульсное кольцо датчика

скорости автомобиля (VSS).







308-03B-43

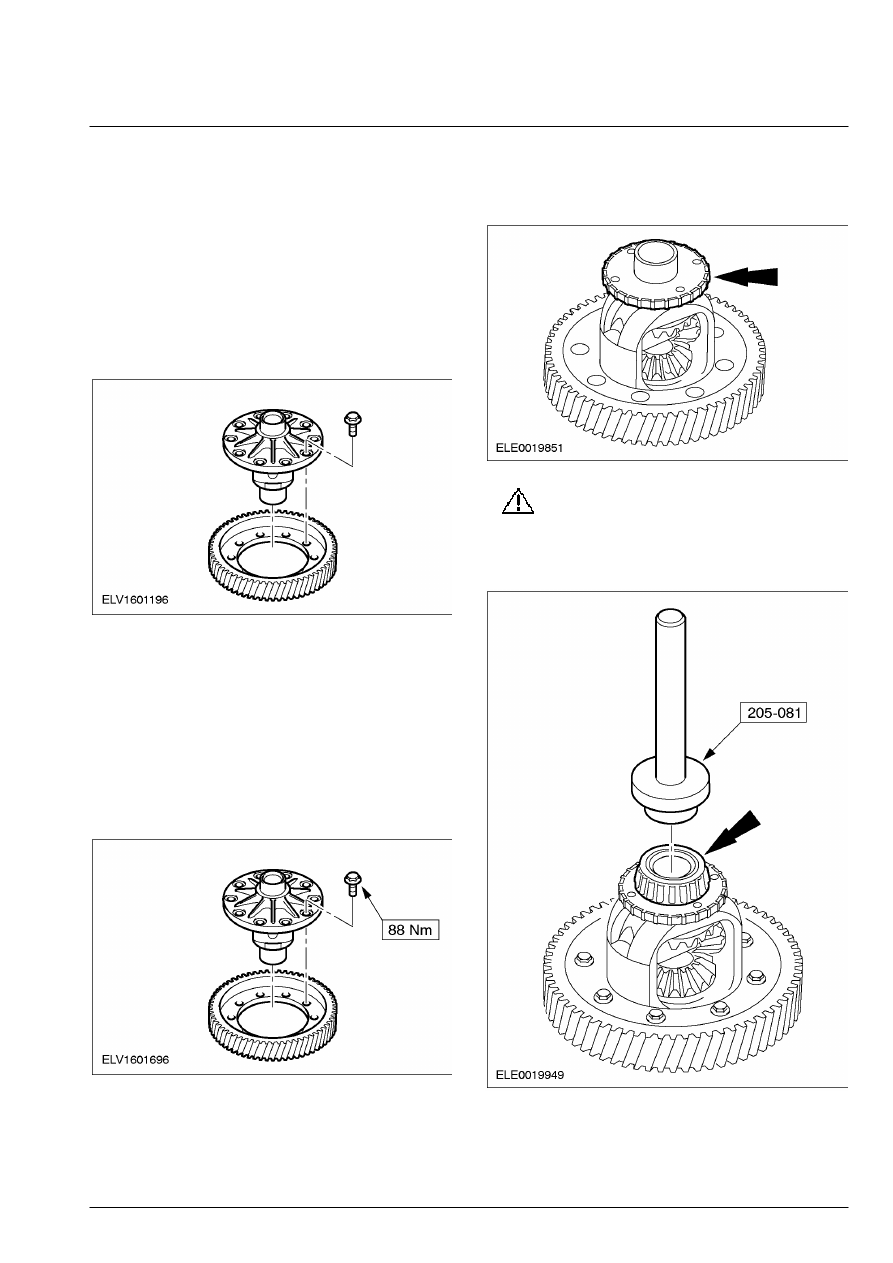

Механическая коробка передач в блоке с ведущим 308-03B-43

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)

3. ПРИМЕЧАНИЕ: Оставьте в отпущенном

состоянии три  болта крепления коронной
шестерни.  Они должны быть равномерно
расположены по окружности коронной
шестерни.

    Отсоедините коронную шестерню от

коробки дифференциала.

        •  Чтобы отделить коронную шестерню от

коробки дифференциала, слегка постучите
по  болтам крепления, используя для этой
цели  молоток с мягким покрытием.







Сборка

1. ПРИМЕЧАНИЕ: Затяните болты коронной

шестерни  усилием руки и затем предписанным
усилием  затяжки, затягивая по два оборота за
раз.

    Подсоедините коронную шестерню к

коробке дифференциала.







2. ПРИМЕЧАНИЕ: Кольцо VSS должно

зафиксироваться в  требуемом положении.

    Установите кольцо VSS.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

дифференциал на деревянные  бруски.

    Используя специальный инструмент,

установите подшипники дифференциала.







308-03B-44

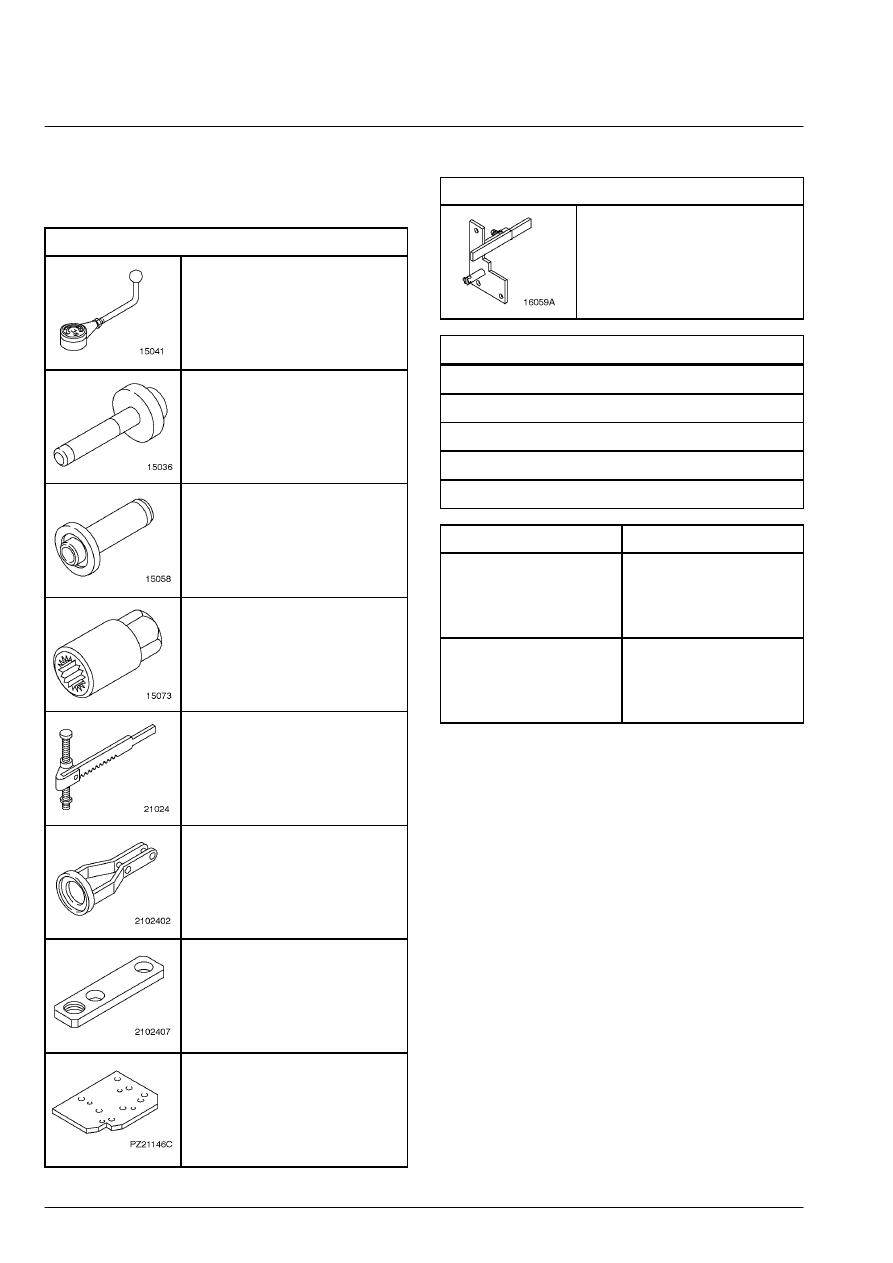

Механическая коробка передач в блоке с ведущим 308-03B-44

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА



СБОРКА

Коробка передач в блоке с ведущим мостом (16 118 8)



Специальный инструмент





Приспособление для
измерения  момента затяжки
205-067 (15-041)



Приспособление для
установки  наружных колец
подшипников
205-075 (15-036)



Приспособление для
установки  масляного
уплотнения дифференциала
205-115 (15-058)



Торцевой ключ для гайки
ведущей  шестерни
205-175 (15-073)



Приспособление для сжатия
пружин  клапанов
303-060 (21-024)



Переходник для 303-060
303-060-02 (21-024-02)



Переходник для 303-060
303-060-07 (21-024-07)



Опорная плита для 303-435-06
303-435-11 (21-146С))

Специальный инструмент





Штатив для циферблатного
индикатора
308-216 (16-059A)



Общее оборудование





Термофен

Циферблатный индикатор

Монтажный рычаг для шин

Пресс

Установочные болты (M6 x 20 мм) (2  шт.)



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C

Герметик для картера
коробки  передач в
блоке с ведущим
мостом

WSK-M2G348-A5



308-03B-45

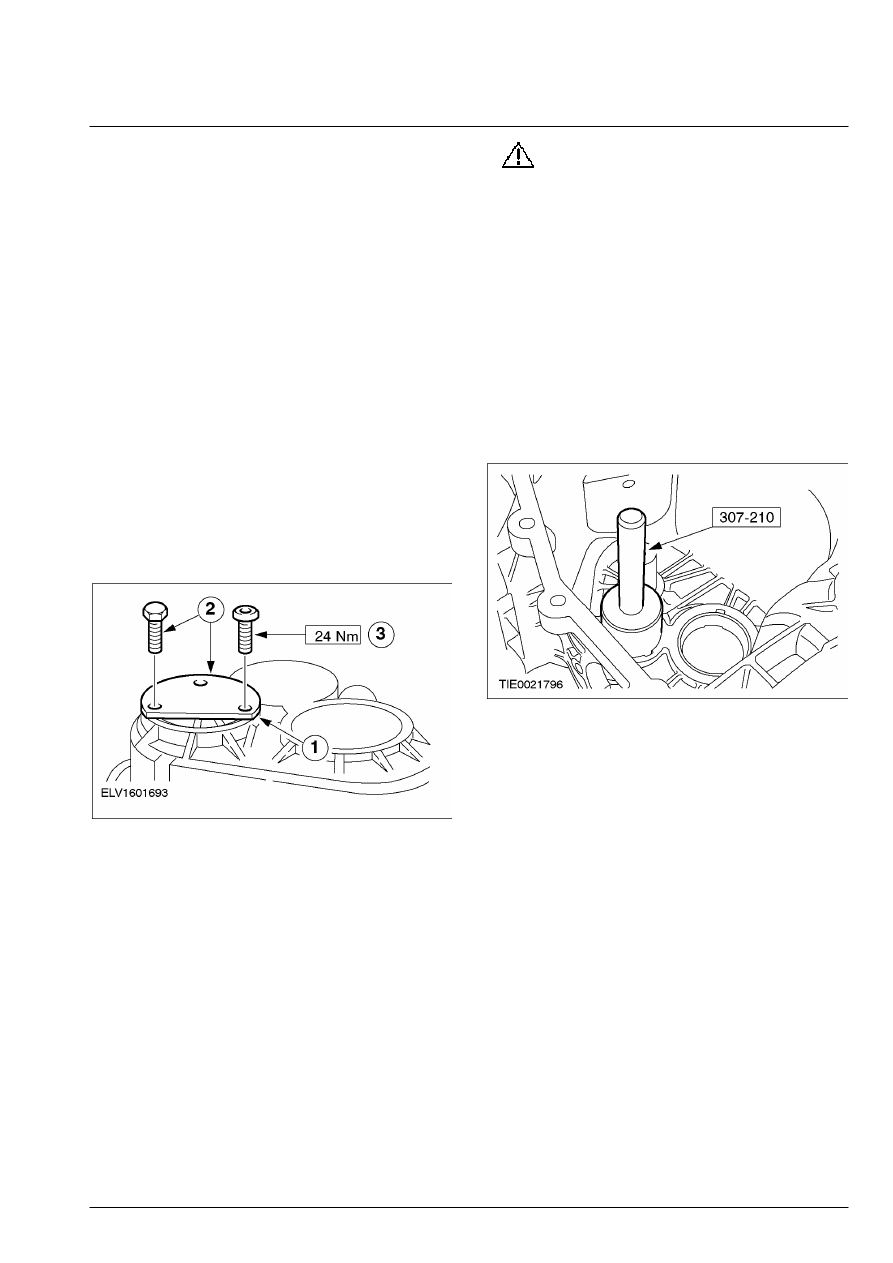

Механическая коробка передач в блоке с ведущим 308-03B-45

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СБОРКА (ПОДОЛЖЕНИЕ)

Сборка



1.  Перед сборкой аккуратно очистите и

проверьте все элементы.

        •  Смажьте все рабочие поверхности; для

этого используется     трансмиссионная
жидкость для механической коробки
передач  .

2. ПРИМЕЧАНИЕ: Только в том случае, если

снят

    Установите ось промежуточной шестерни

передачи заднего хода.

       1. Нанесите на сопрягаемую поверхность  оси

промежуточной шестерни передачи  заднего
хода    герметик .

       2. Используя     установочные болты M6 x 20

мм (2 шт.) , выверьте положение оси
промежуточной  шестерни передачи заднего
хода.

       3. Снимите     установочные болты M6 x 20 мм

(2 шт.)  и установите "старые" болты.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Усилие,

создаваемое прессом, не должно
превышать 15 кН.

    Используя специальный инструмент,

установите наружное кольцо подшипника
первичного вала в картер коробки передач в
блоке с ведущим мостом.

        •  Используя    термофен, нагрейте  картер

коробки передач в блоке с ведущим  мостом
приблизительно до 80°C.

        •  Используя     аэрозоль для уменьшения

температуры , охладите наружные кольца
подшипников и  установите их.

        •  Используя    пресс, установите  наружное

кольцо подшипника.
