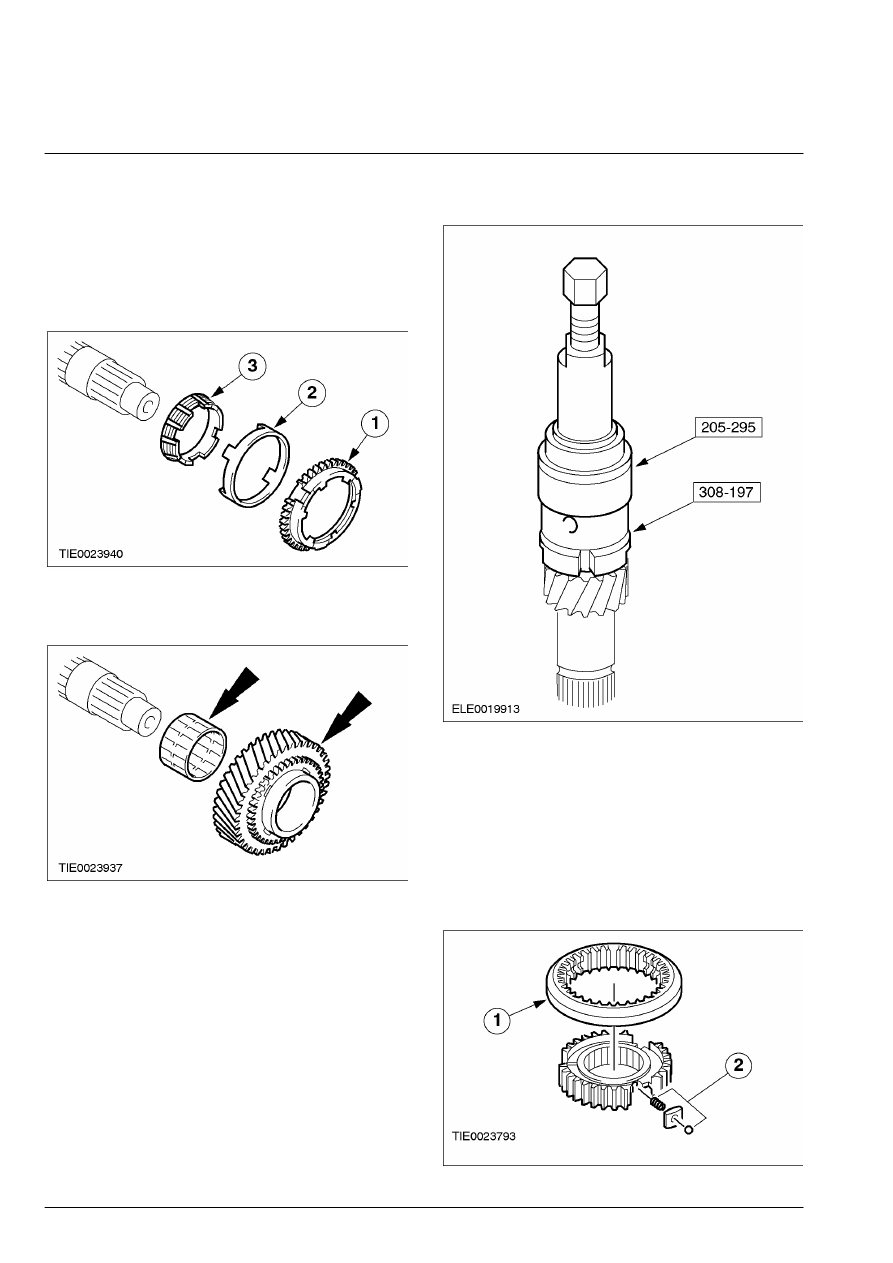

308-03B-38

Механическая коробка передач в блоке с ведущим 308-03B-38

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



10.  Снимите двойной синхронизатор первой

передачи.

       1. Снимите наружное кольцо  синхронизатора.
       2. Снимите коническое кольцо

синхронизатора.

       3. Снимите внутреннее кольцо

синхронизатора.









11.  Снимите шестерню первой передачи и

игольчатый роликовый подшипник.









12.  Используя специальные инструменты,

снимите роликовый подшипник.







13. ПРИМЕЧАНИЕ: Будьте аккуратны при

снятии муфты  синхронизатора с
синхронизатора.  Стопорные шарики
подпружинены.

    Разберите синхронизатор.
       1. Снимите муфту синхронизатора.
       2. Снимите пружины сжатия, сухари и

стопорные шарики.







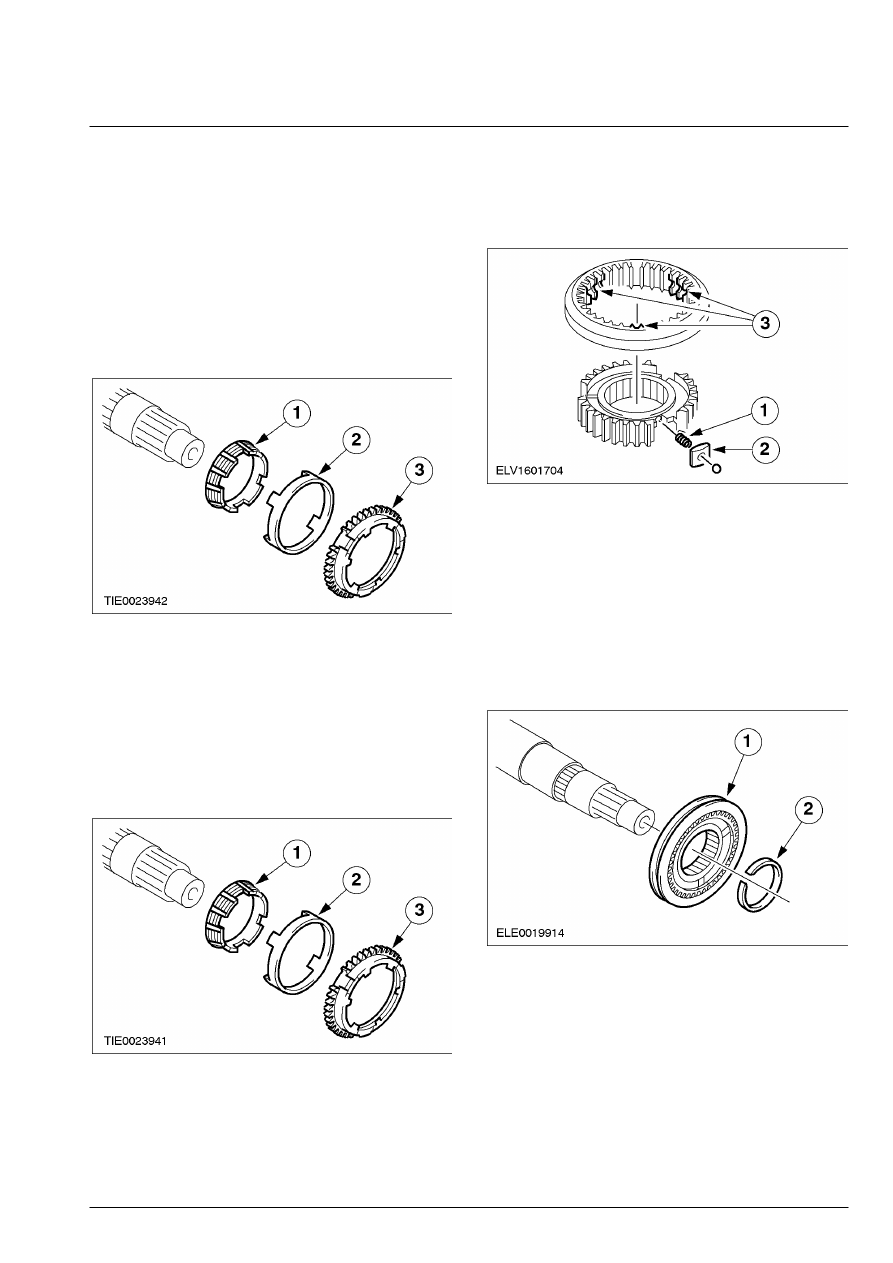

308-03B-39

Механическая коробка передач в блоке с ведущим 308-03B-39

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)

Сборка

1. ПРИМЕЧАНИЕ: В случае установки новых

роликовых  подшипников не смазывайте их
перед  установкой.

    При установке "старых" роликовых

подшипников тщательно проверьте все
элементы и смажьте их; в качестве смазки
используется     трансмиссионная жидкость .

 2.  Установите шестерню первой передачи и

игольчатый роликовый подшипник.









3.  Установите двойной синхронизатор  первой

передачи

       1. Установите внутреннее кольцо

синхронизатора.

       2. Установите коническое кольцо

синхронизатора.

       3. Установите наружное кольцо

синхронизатора.









4.  Соберите синхронизатор.

       1. Установите пружины сжатия.
       2. Установите сухари и стопорные  шарики.
       3. Установите муфту синхронизатора.







5. ПРИМЕЧАНИЕ: Установите синхронизатор

первой и  второй передач в сборе таким
образом, чтобы  больший уступ был обращен
наружу (в  направлении шестерни второй
передачи).

    Установите синхронизатор первой и  второй

передачи в сборе.

       1. Установите синхронизатор в сборе.
       2. Установите стопорное колесо.







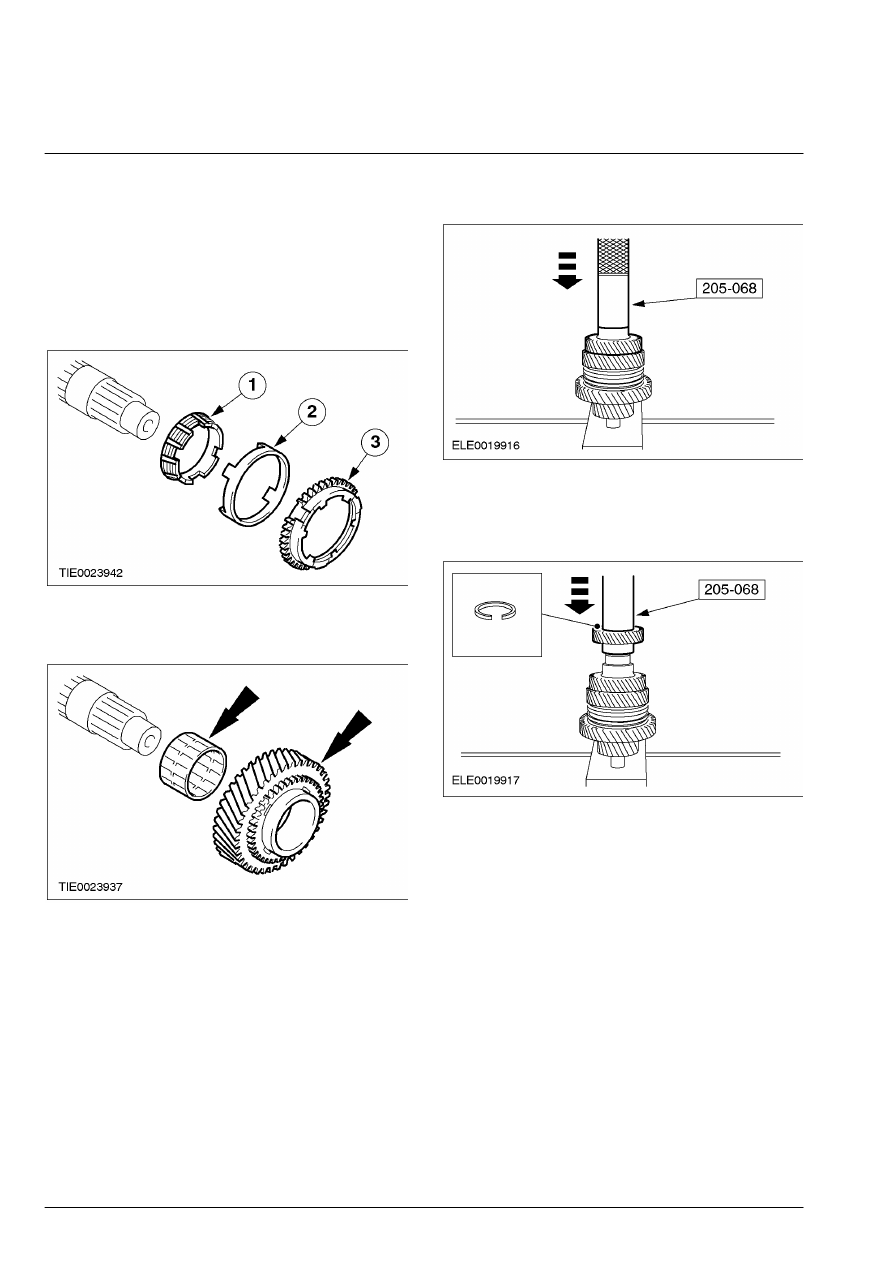

308-03B-40

Механическая коробка передач в блоке с ведущим 308-03B-40

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



6.  Установите двойной синхронизатор  второй

передачи.

       1. Установите внутреннее кольцо

синхронизатора.

       2. Установите коническое кольцо

синхронизатора.

       3. Установите наружное кольцо

синхронизатора.









7.  Установите шестерню второй передачи и

игольчатый роликовый подшипник.









8.  Используя специальный инструмент,

установите шестерню третьей передачи.









9.  Используя специальный инструмент,

установите шестерню четвертой передачи.

        •  Установите новое стопорное кольцо.







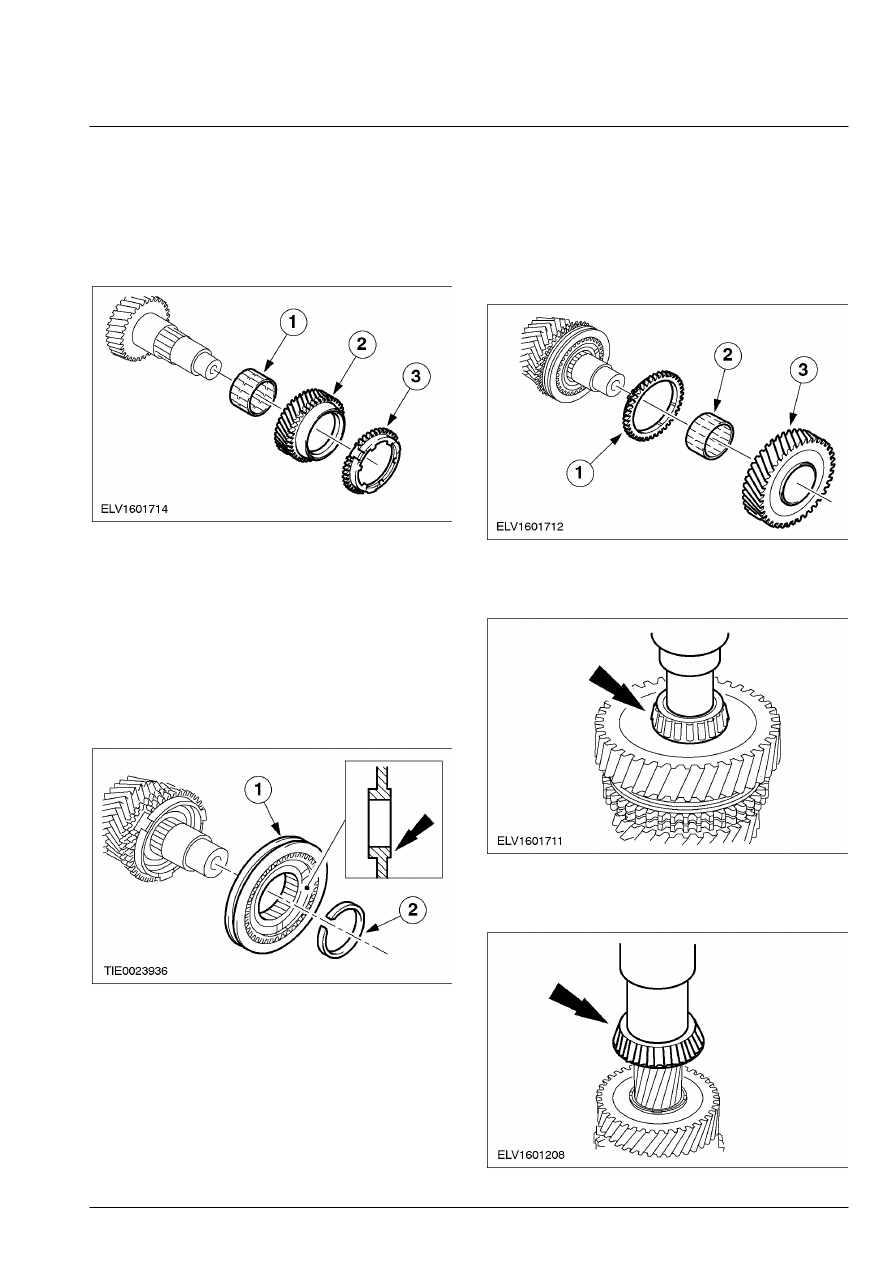

308-03B-41

Механическая коробка передач в блоке с ведущим 308-03B-41

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



10.  Установите шестерню пятой передачи в

сборе.

       1. Установите игольчатый роликовый

подшипник.

       2. Установите шестерню пятой передачи.
       3. Установите кольцо синхронизатора.







11. ПРИМЕЧАНИЕ: Установите синхронизатор

пятой  передачи и передачи заднего хода в
сборе  таким образом, чтобы больший уступ
был  обращен наружу (в направлении шестерни
передачи заднего хода).

    Установите синхронизатор пятой

передачи и передачи заднего хода в  сборе.

       1. Установите синхронизатор в сборе.
       2. Установите стопорное кольцо.









12.  Установите шестерню передачи заднего

хода в сборе.

       1. Установите кольцо синхронизатора.
       2. Установите игольчатый роликовый

подшипник.

       3. Установите шестерню передачи заднего

хода.









13.  Используя подходящий кусок трубы,

установите роликовый подшипник.









14.  Используя подходящий кусок трубы,

установите роликовый подшипник.
