308-03B-34

Механическая коробка передач в блоке с ведущим 308-03B-34

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)

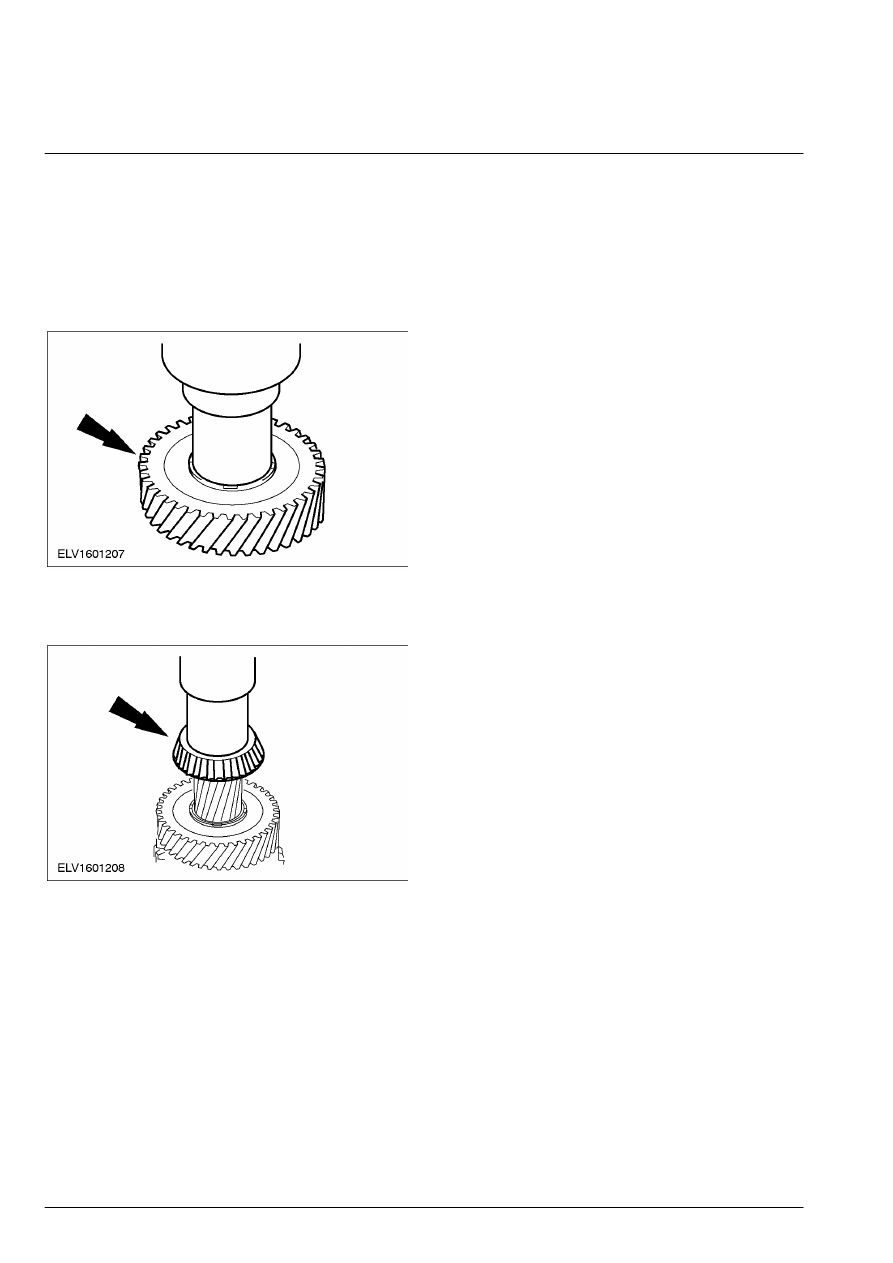

8. ПРИМЕЧАНИЕ: Установите новое пружинное

кольцо.

    Используя подходящий кусок трубы,

установите шестерню пятой передачи.

        •  Установите шестерню пятой передачи

таким образом, чтобы больший уступ был
обращен наружу.









9.  Используя подходящий кусок трубы,

установите роликовый подшипник.







308-03B-35

Механическая коробка передач в блоке с ведущим 308-03B-35

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК



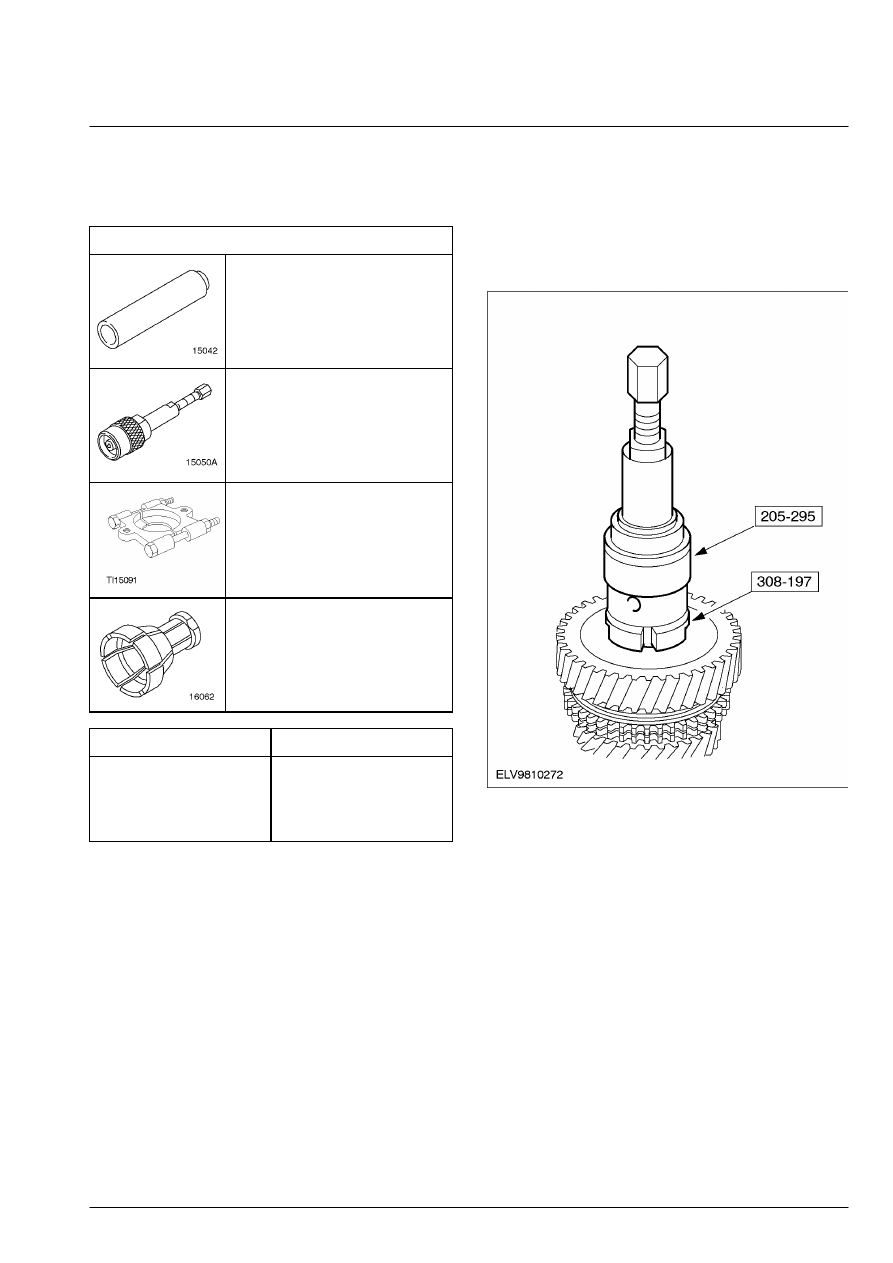

Вторичный вал



Специальный инструмент





Приспособление для
установки  подшипника
ведущей шестерни
205-068 (15-042)



Съемник подшипника
(основной  инструмент)
205-295 (15-050А)

Съемник подшипника/
шестерни
205-310 (15-091)



Цанга для 205-095
308-197 (16-062)



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C



Разборка



1.  Используя специальные инструменты,

снимите роликовый подшипник.







308-03B-36

Механическая коробка передач в блоке с ведущим 308-03B-36

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)



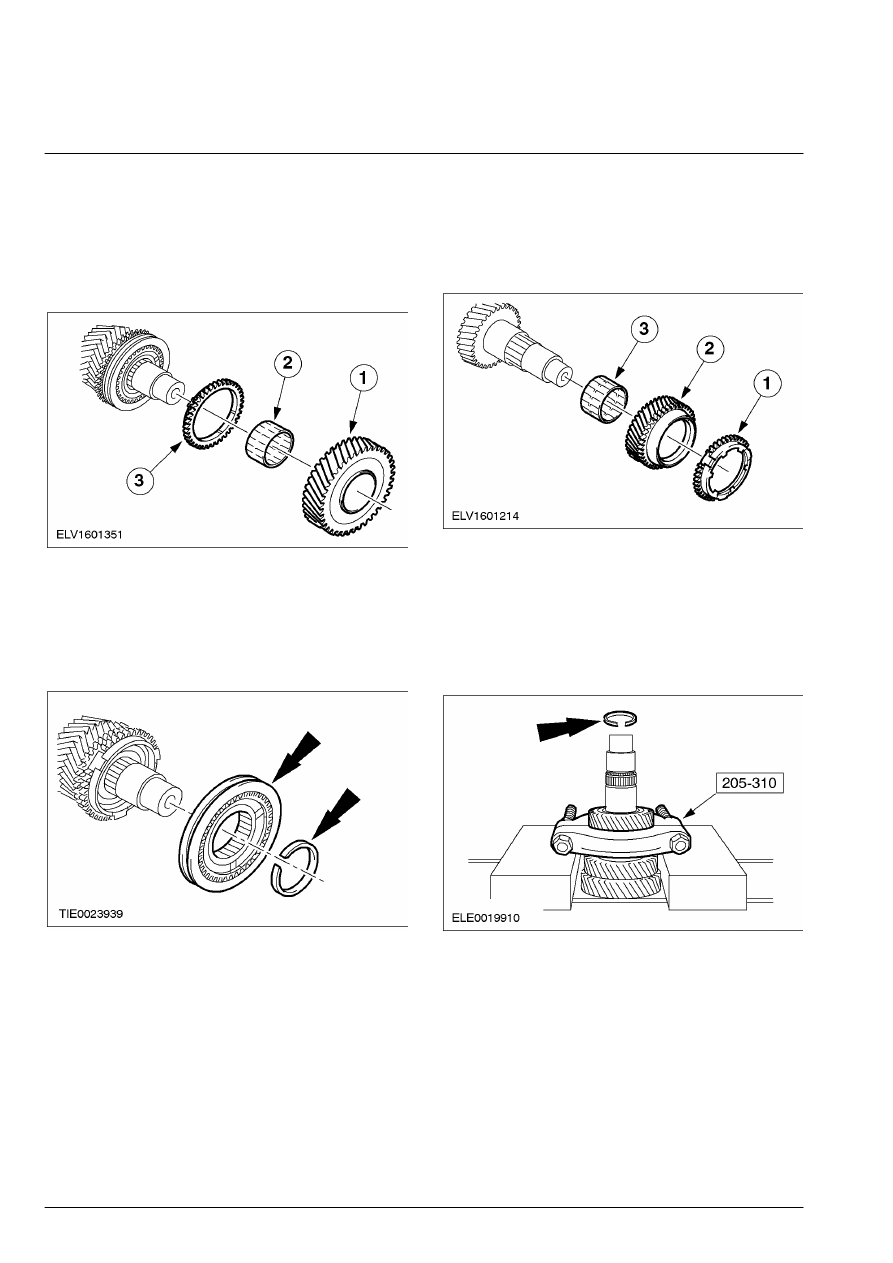

2.  Снимите шестерню передачи заднего хода  в

сборе.

       1. Снимите шестерню передачи заднего  хода.
       2. Снимите игольчатый роликовый

подшипник.

       3. Снимите кольцо синхронизатора.







3. ПРИМЕЧАНИЕ: Если переключение передач

затруднено,  аккуратно снимите синхронизатор
в сборе с  шестерней пятой передачи.

    Снимите синхронизатор пятой передачи и

передачи заднего хода в сборе.









4.  Снимите шестерню пятой передачи в  сборе.

       1. Снимите кольцо синхронизатора.
       2. Снимите шестерню пятой передачи.
       3. Снимите игольчатый роликовый

подшипник.







5. ПРИМЕЧАНИЕ: Используйте специальный

инструмент  таким образом, чтобы плоская
сторона была  обращена вверх.

    Используя специальный инструмент,

снимите шестерню четвертой передачи.

        •  Снимите стопорное кольцо.







308-03B-37

Механическая коробка передач в блоке с ведущим 308-03B-37

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА И СБОРКА ПОДСБОРОК (ПОДОЛЖЕНИЕ)

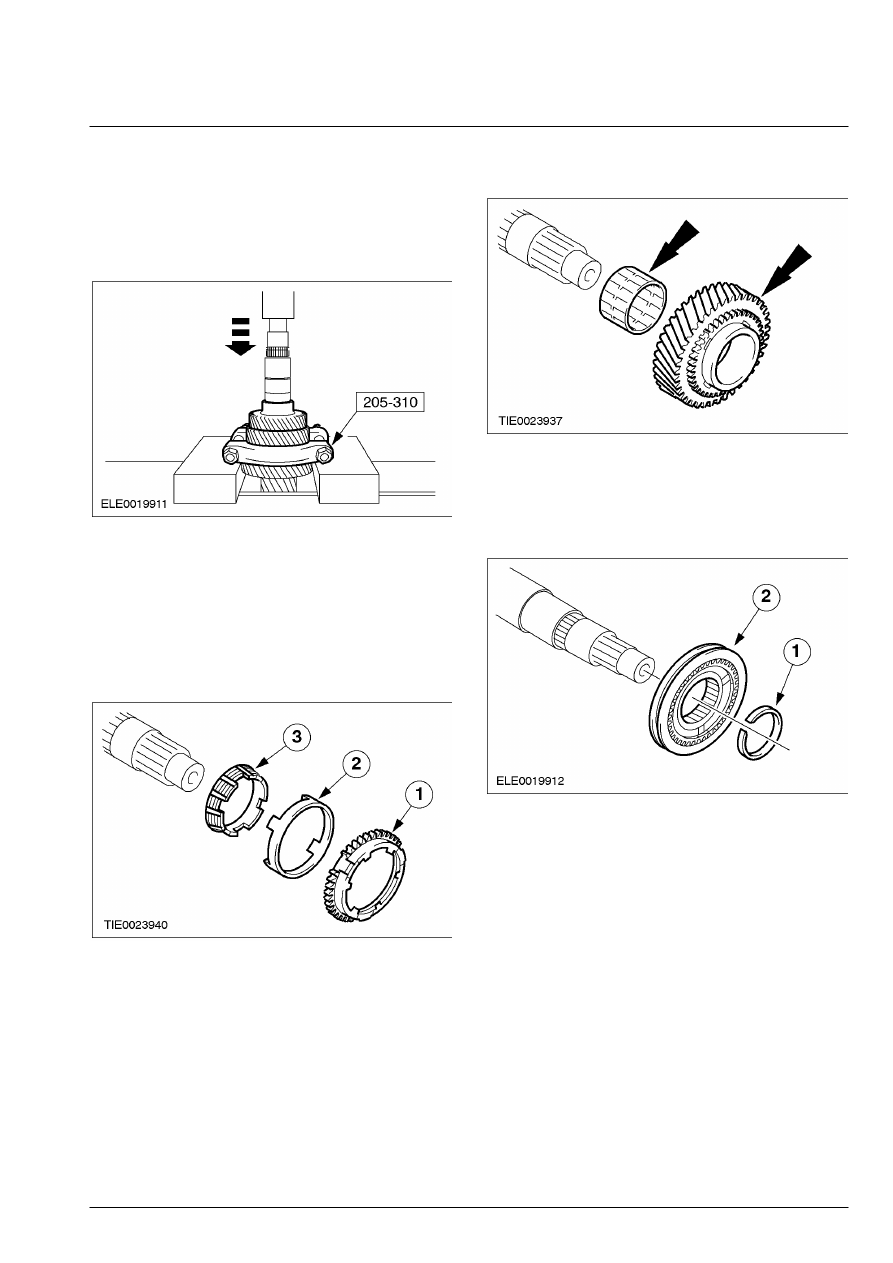

6. ПРИМЕЧАНИЕ: Используйте специальный

инструмент  таким образом, чтобы плоская
сторона была  обращена вверх.

    Используя специальный инструмент,

снимите шестерню второй и третьей
передачи.









7.  Снимите двойной синхронизатор второй

передачи.

       1. Снимите наружное кольцо  синхронизатора.
       2. Снимите коническое кольцо

синхронизатора.

       3. Снимите внутреннее кольцо

синхронизатора.









8.  Снимите шестерню второй передачи и

игольчатый роликовый подшипник.









9.  Снимите синхронизатор первой и второй

передачи в сборе.

       1. Снимите стопорное кольцо.
       2. Снимите синхронизатор в сборе.
