Ford Transit (2001 год). Руководство - часть 376

308-03B-26

Механическая коробка передач в блоке с ведущим 308-03B-26

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА (ПОДОЛЖЕНИЕ)

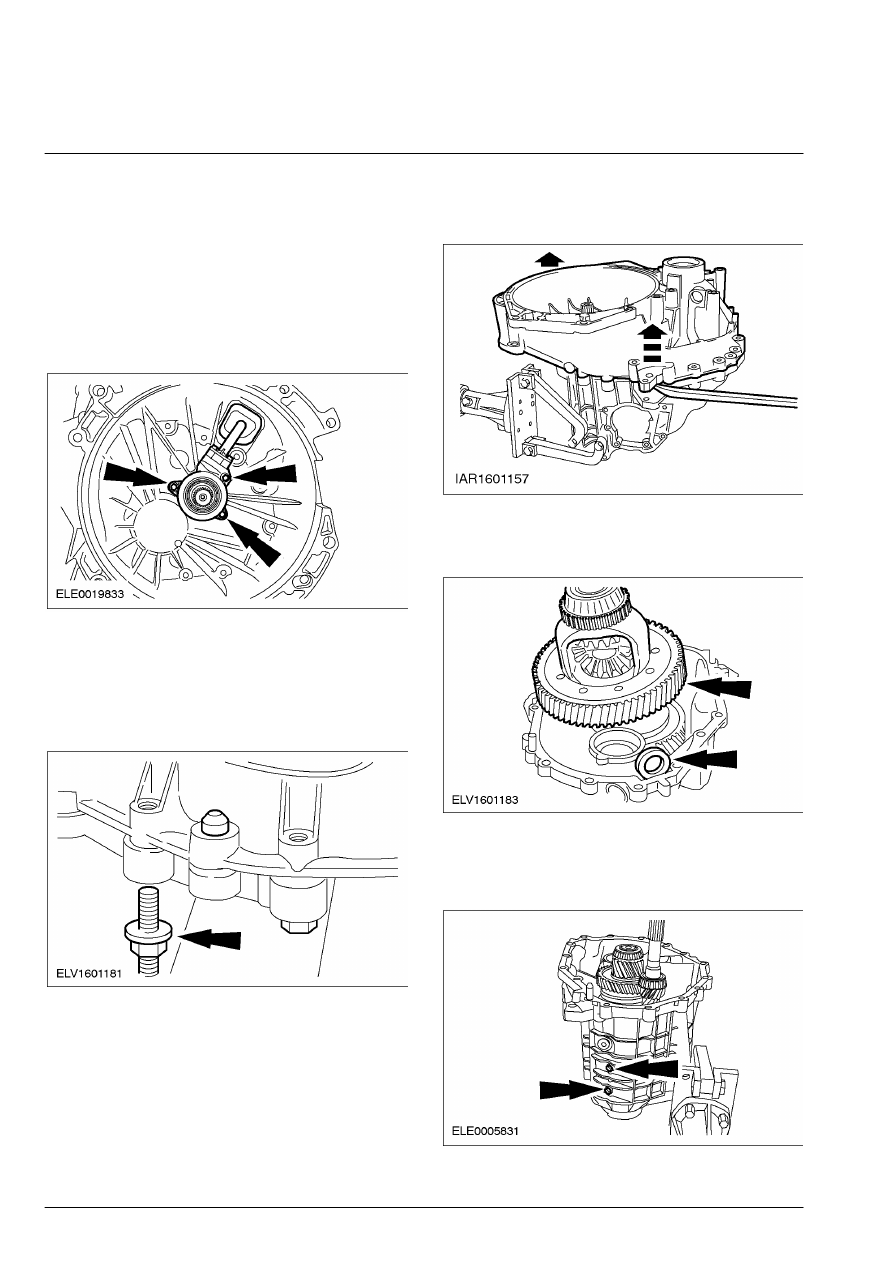

3. ПРИМЕЧАНИЕ: Проверьте рабочий цилиндр

сцепления в  сборе на наличие протечек или
повреждения.  УСТАНОВИТЕ новые элементы
по  мере необходимости.

    Снимите рабочий цилиндр сцепления в

сборе.

        •  Отсоедините чехол.
        •  Отбракуйте рабочий цилиндр сцепления  за

его дальнейшей ненадобностью.







4. ПРИМЕЧАНИЕ: Не выворачивайте

установочные  шпильки.

    Выверните болты крепления картера

коробки передач в блоке с ведущим мостом
(16  болтов).









5.  Используя     монтажные рычаги для шин (2

шт.) , рассоедините две секции картера
коробки  передач в блоке с ведущим мостом.









6.  Снимите дифференциал в сборе.

        •  Снимите магнитный диск.









7.  Выверните болты крепления оси

промежуточной шестерни передачи заднего
хода.







308-03B-27

Механическая коробка передач в блоке с ведущим 308-03B-27

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА (ПОДОЛЖЕНИЕ)



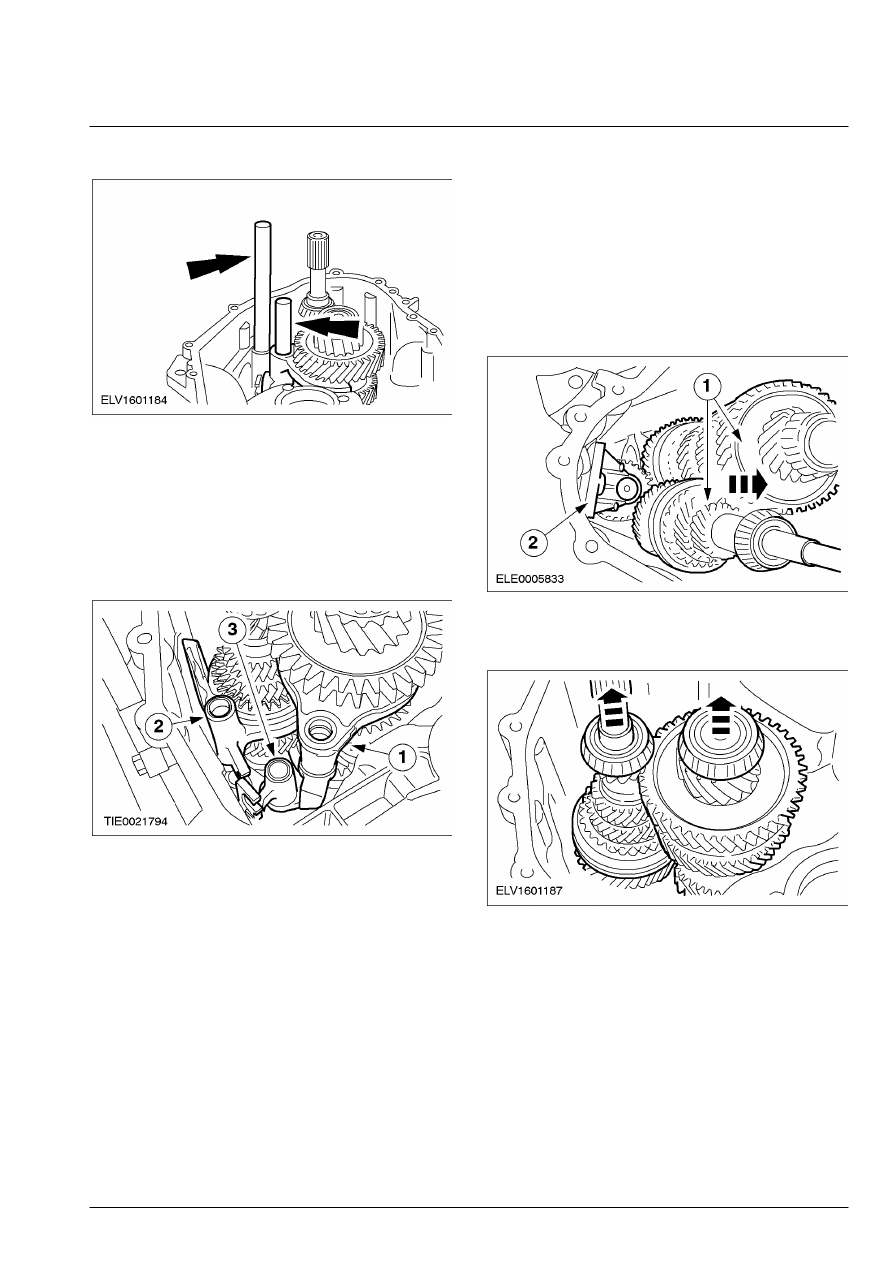

8.  Снимите штоки переключения передач.









9.  Снимите вилки выбора передач.

       1. Снимите вилку выбора пятой передачи и

передачи заднего хода.

       2. Снимите вилку выбора третьей и  четвертой

передачи.

       3. Снимите вилку выбора первой и второй

передачи.









10.  Снимите опорный кронштейн оси

промежуточной шестерни передачи заднего
хода.

       1. Передвиньте первичный вал и вторичный

вал в сторону (опорный кронштейн оси
промежуточной шестерни передачи заднего
хода должен приподняться вверх).

       2. Снимите опорный кронштейн оси

промежуточной шестерни передачи заднего
хода.









11.  Снимите первичный вал и вторичный

валы.







308-03B-28

Механическая коробка передач в блоке с ведущим 308-03B-28

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА (ПОДОЛЖЕНИЕ)



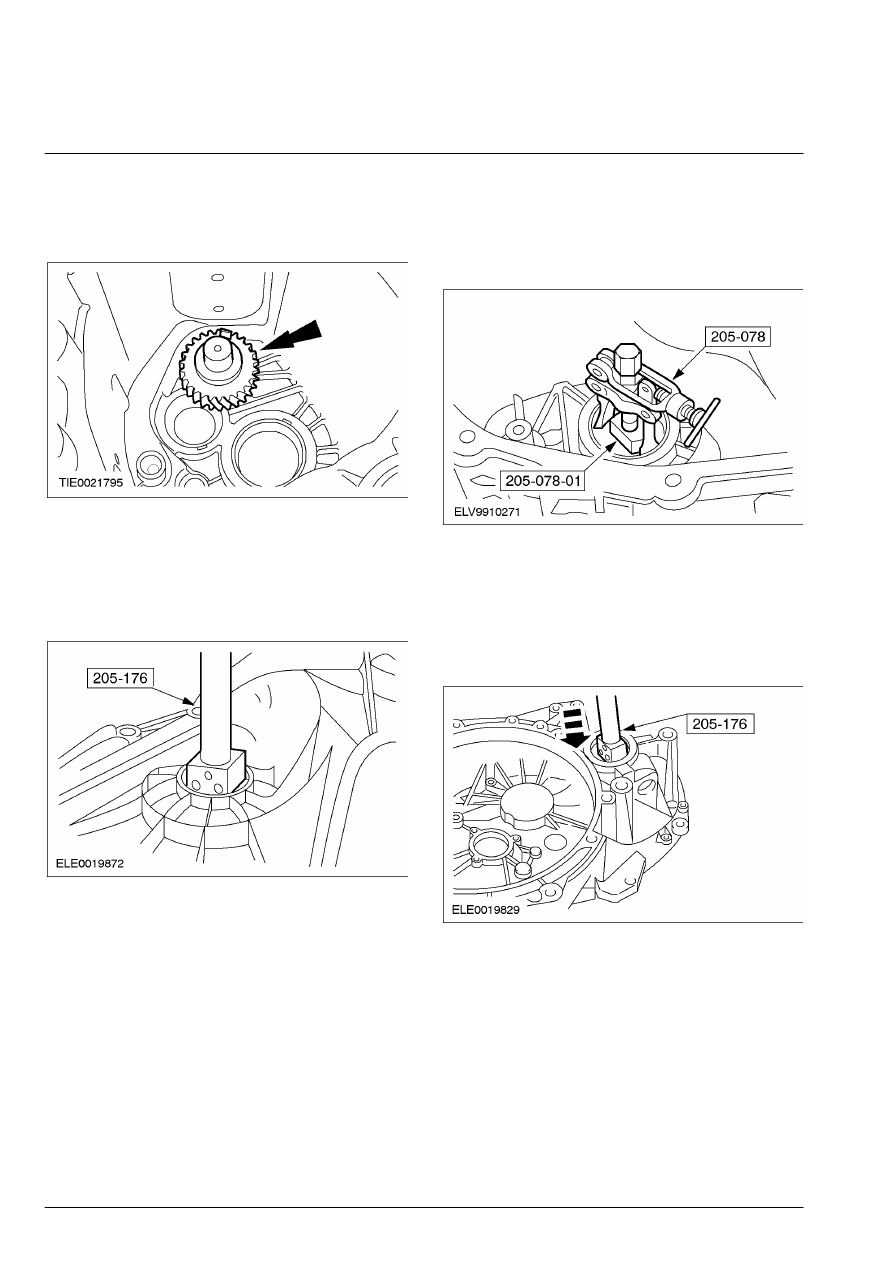

12.  Снимите ось промежуточной шестерни

передачи заднего хода с игольчатым
роликовым подшипником и упорными
шайбами.







13. ПРИМЕЧАНИЕ: Установите специальный

инструмент в  выемки картера.

    Используя специальный инструмент,

снимите наружное кольцо подшипника
дифференциала.







14. ПРИМЕЧАНИЕ: Установите специальный

инструмент в  выемки картера.

    Используя специальный инструмент,

снимите наружные кольца подшипников
вторичного вала и первичного вала.







15. ПРИМЕЧАНИЕ: Установите специальный

инструмент в  выемки картера.

    Используя специальный инструмент,

снимите наружные кольца подшипников и
регулировочную прокладку с
дифференциала и  с первичного вала.







308-03B-29

Механическая коробка передач в блоке с ведущим 308-03B-29

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



РАЗБОРКА (ПОДОЛЖЕНИЕ)

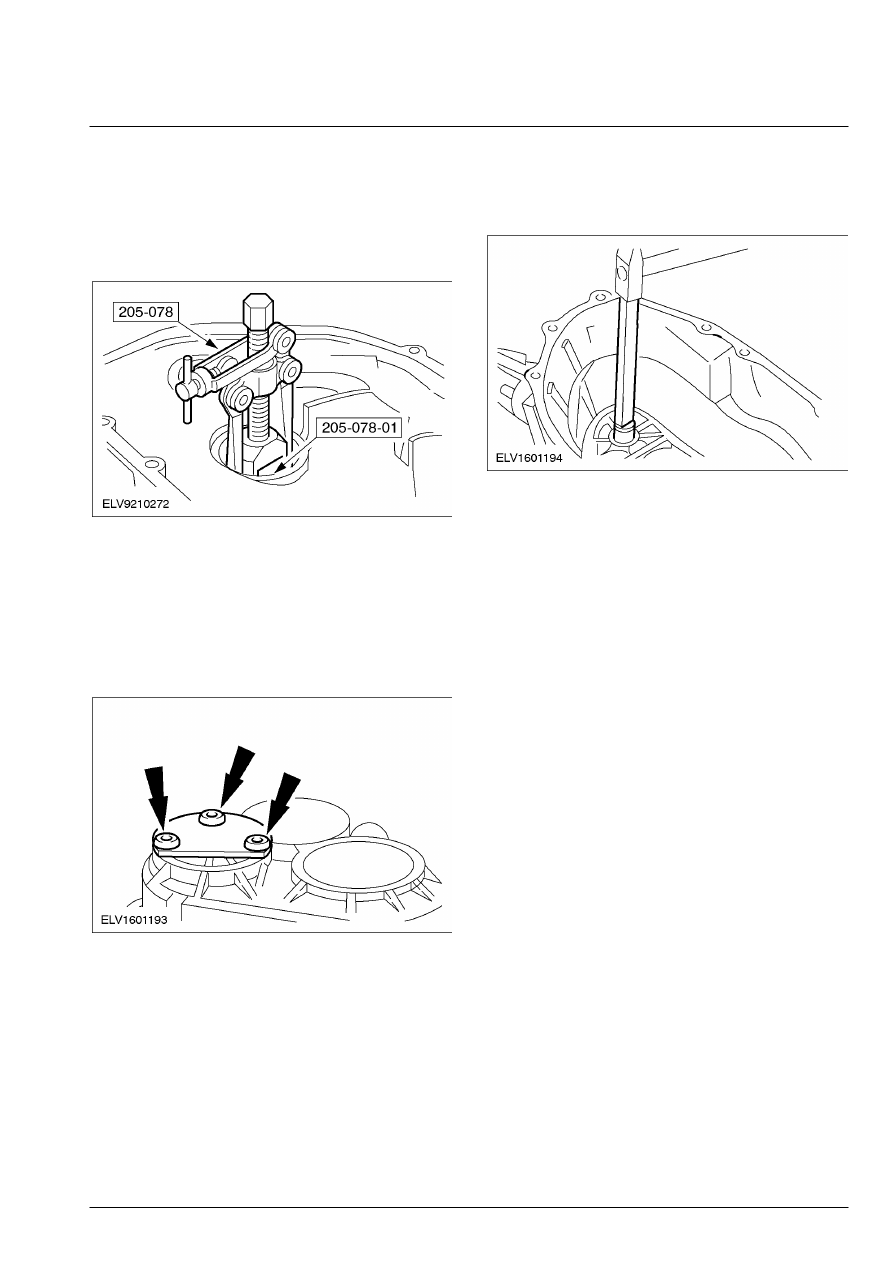

16. ПРИМЕЧАНИЕ: Установите специальный

инструмент в  выемки картера.

    Используя специальный инструмент,

снимите наружное кольцо и
регулировочную  прокладку подшипника
вторичного вала.







17. ПРИМЕЧАНИЕ: Проверьте ось

промежуточной шестерни  передачи заднего
хода на наличие повреждений.  УСТАНОВИТЕ
новые элементы по  мере необходимости.

    Выверните болты крепления оси

промежуточной шестерни передачи заднего
хода.









18.  Используя такой инструмент, как

выколотка из твердой древесины , снимите
ось промежуточной шестерни  передачи
заднего хода.
