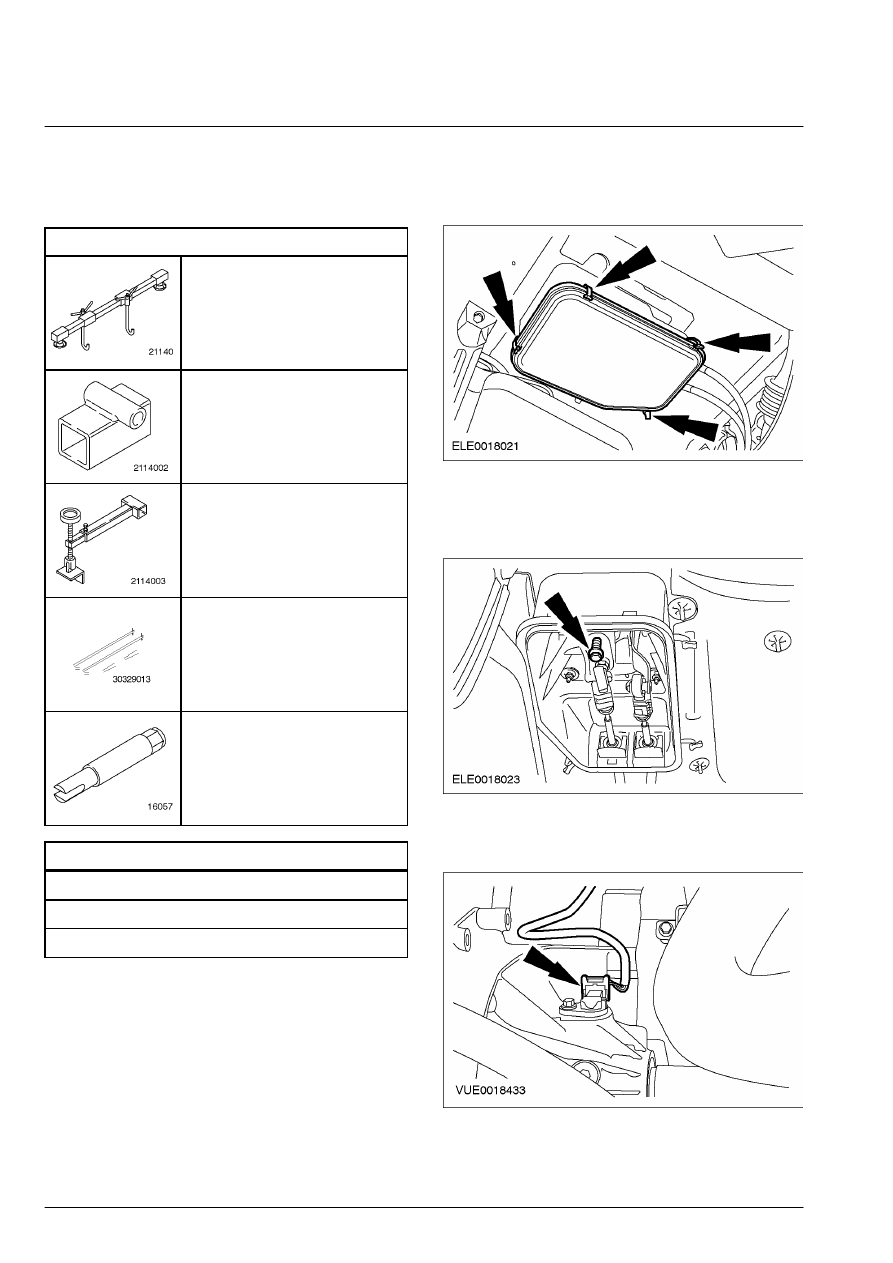

308-03B-18

Механическая коробка передач в блоке с ведущим 308-03B-18

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СНЯТИЕ



СНЯТИЕ

Коробка передач в блоке с ведущим мостом (16 114 0)



Специальный инструмент





Опорная балка двигателя
303-290 (21-140)



Переходник для 303-290
303-290-02 (21-140-02)



Переходник для 303-290
303-290-03 (21-140-03)



Переходник для 303-290
303-290-13 (21-140-09)



Съемник полуоси
308-192 (16-057)



Общее оборудование





Двухопорный съемник

Домкрат для коробки передач

Болт M10 x 30 мм



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите передние колеса в сборе с  шинами.

За дополнительной информацией
обратитесь к Разделу 204-04.

 3.  Снимите крышку рычага переключения

передач.









4.  Используя соответствующий    болт M10 x 30

мм,  заблокируйте рычаг переключения
передач в  НЕЙТРАЛЬНОМ положении.









5.  Рассоедините электрический разъем

датчика скорости автомобиля (VSS).







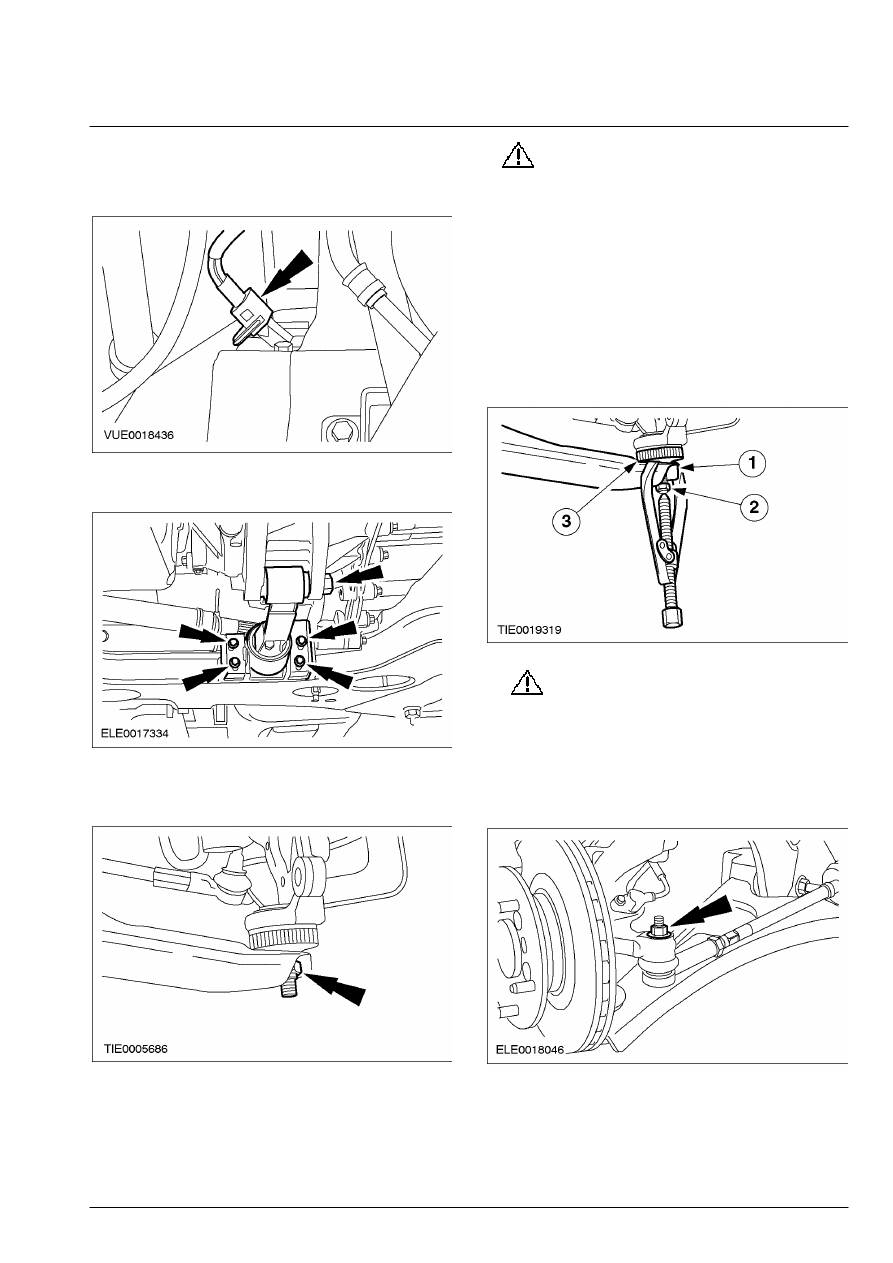

308-03B-19

Механическая коробка передач в блоке с ведущим 308-03B-19

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СНЯТИЕ (ПОДОЛЖЕНИЕ)



6.  Рассоедините электрический разъем

датчика положения коленчатого вала
(СКР).









7.  Снимите опорную подушку двигателя.









8.  Отпустите нижние гайки крепления

шаровых шарниров.







9.

ПРЕДОСТЕРЕЖЕНИЕ: Для

предотвращения повреждения
уплотнения шарового шарнира
закройте его  мягкой тканью.

    Используя соответствующий    двухопорный

съемник,  отсоедините нижние рычаги от
кулаков  колес.

       1. Для нанесения ударов по нижнему рычагу

используйте молоток с мягким покрытием.

       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.

       3. Снимите теплозащитный экран.







10.

ПРЕДОСТЕРЕЖЕНИЕ: Оставьте

гайку крепления наконечника  рулевой
тяги на месте, чтобы предотвратить
повреждение шпильки шарового
шарнира.

    Отпустите левую гайку крепления

наконечника рулевой тяги.







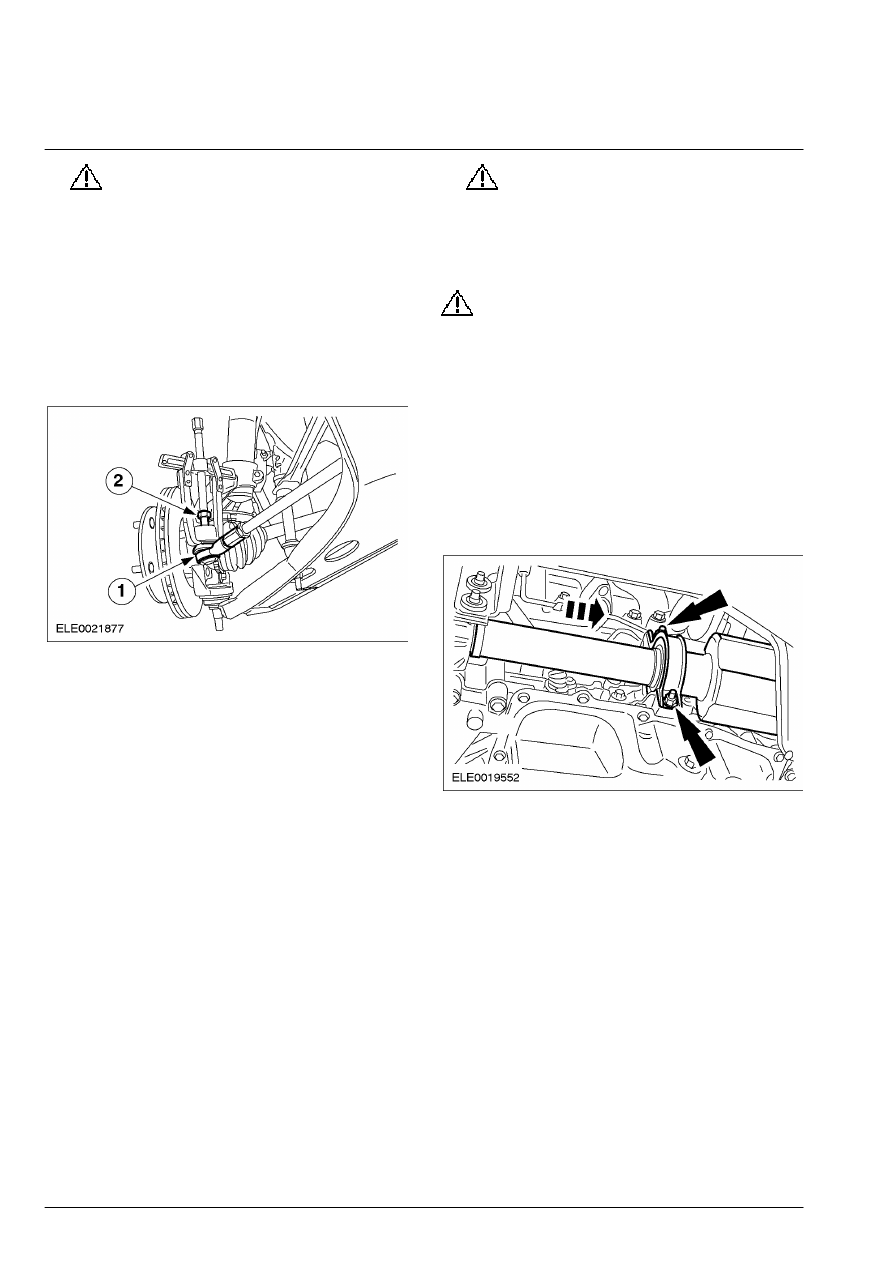

308-03B-20

Механическая коробка передач в блоке с ведущим 308-03B-20

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СНЯТИЕ (ПОДОЛЖЕНИЕ)

11.

ПРЕДОСТЕРЕЖЕНИЕ: Для

предотвращения повреждения
уплотнения шарового шарнира
закройте его  мягкой тканью.

    Используя соответствующий

двухопорный съемник,  отсоедините
наконечник левой рулевой тяги  от кулака
колеса.

       1. Отпустите наконечник рулевой тяги.
       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.







12.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир - на угол,  превышающий 45
градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРИМЕЧАНИЕ: Заглушите коробку передач в
блоке с  ведущим мостом, чтобы предотвратить
вытекание масла и проникновение грязи  внутрь.
    Отсоедините правую полуось от коробки

передач в блоке с ведущим мостом и
закрепите ее в стороне.

        •  Снимите крышку промежуточной опоры и

контргайки и отбракуйте их за дальнейшей
ненадобностью.

        •  Дайте маслу стечь в подходящую  емкость.







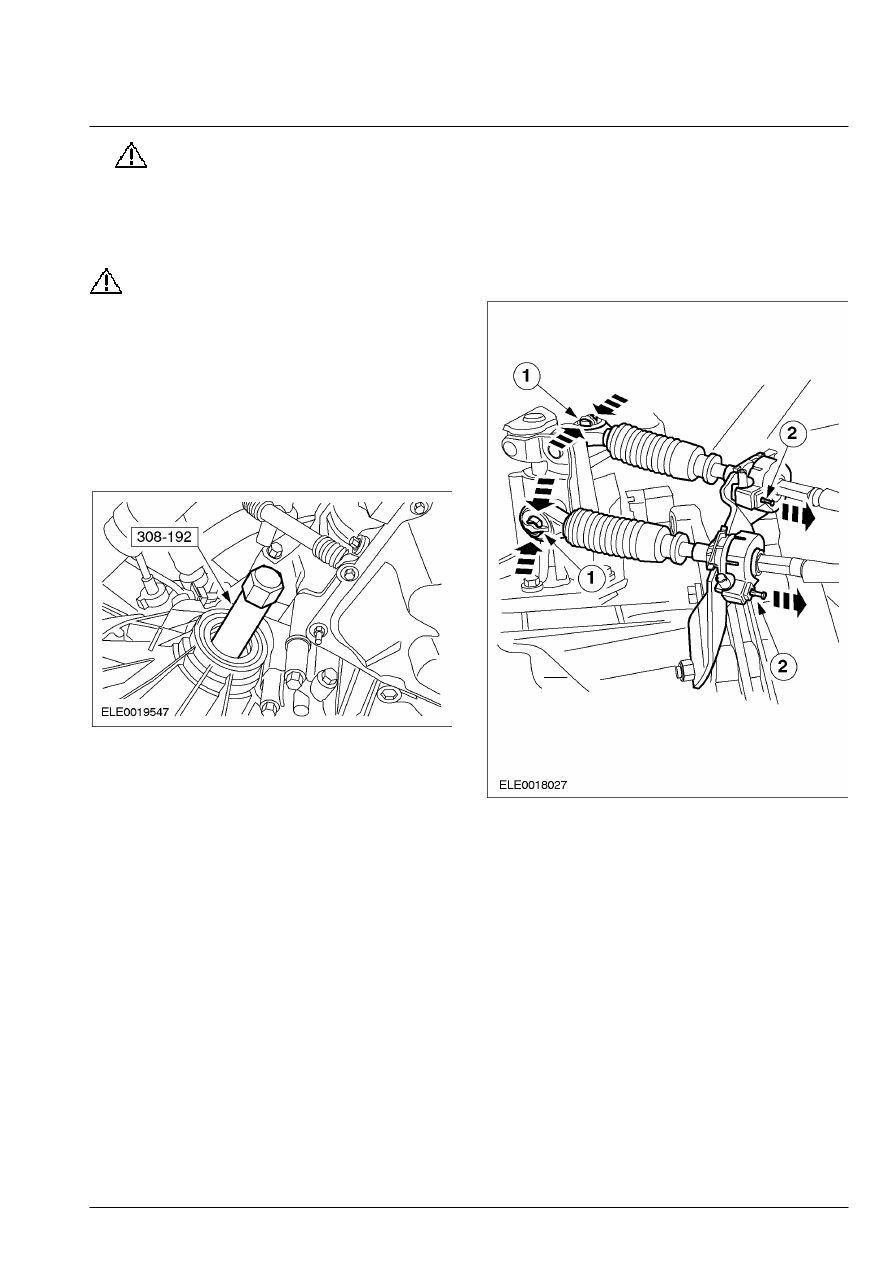

308-03B-21

Механическая коробка передач в блоке с ведущим 308-03B-21

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СНЯТИЕ (ПОДОЛЖЕНИЕ)

13.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир - на угол,  превышающий 45
градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРИМЕЧАНИЕ: Заглушите коробку передач в
блоке с  ведущим мостом, чтобы предотвратить
вытекание масла и проникновение грязи  внутрь.
    Используя специальный инструмент,

отсоедините левую полуось от коробки
передач в блоке с ведущим мостом и
закрепите ее в стороне.

        •  Дайте маслу стечь в подходящую  емкость.









14.  Опустите автомобиль.

 15.  Отсоедините тросы переключения  передач

от коробки передач в блоке с  ведущим
мостом.

       1. Нажмите на фиксаторы, чтобы отпустить

стопоры.

       2. Потяните за шплинты и отсоедините

опорные втулки.
