308-03B-14

Механическая коробка передач в блоке с ведущим 308-03B-14

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

коробку передач в блоке с ведущим мостом
трансмиссионную жидкость; уровень масла
должен находиться чуть ниже нижней
кромки  заливного отверстия.

308-03B-15

Механическая коробка передач в блоке с ведущим 308-03B-15

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



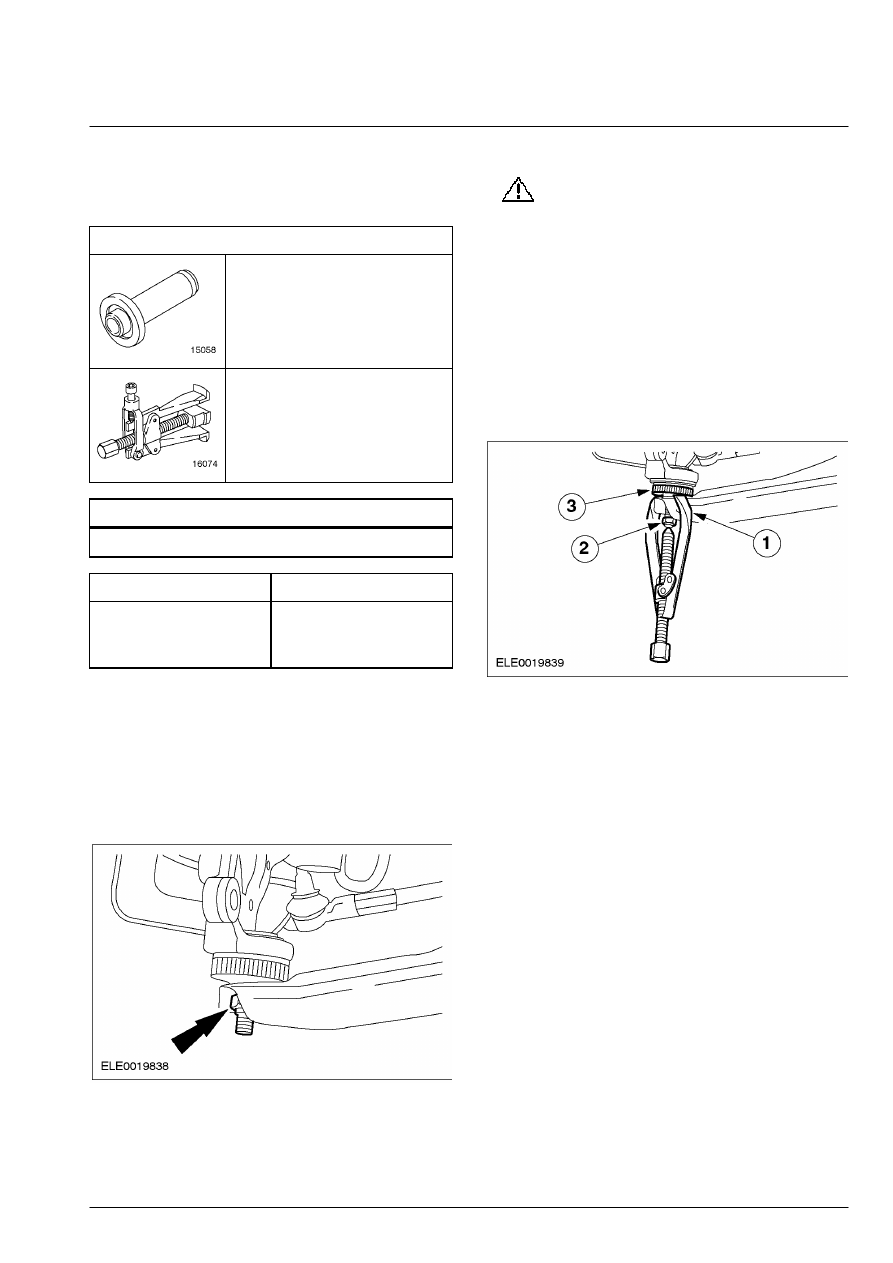

НА АВТОМОБИЛЕ



Масляное уплотнение правой полуоси. (14 304 0)



Специальный инструмент





Приспособление для
установки  масляного
уплотнения ведущей
шестерни
205-115 (15-058)



Съемник масляного
уплотнения  полуоси
308-208 (16-074)



Общее оборудование





Двухопорный съемник



Наименование



Спецификация



Рабочая жидкость для
механической  коробки
передач

WSD-M2C200-C



Снятие



1.  Снимите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 2.  Отпустите гайку крепления шарового

шарнира нижнего рычага.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы

предотвратить повреждение,  закройте
уплотнение шарового шарнира  мягкой
тканью.

    Используя соответствующий    двухопорный

съемник,  отсоедините нижний рычаг от
поворотного  кулака.

       1. Для нанесения ударов по нижнему рычагу

используйте молоток с мягким покрытием.

       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.

       3. Снимите теплозащитный экран.







308-03B-16

Механическая коробка передач в блоке с ведущим 308-03B-16

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



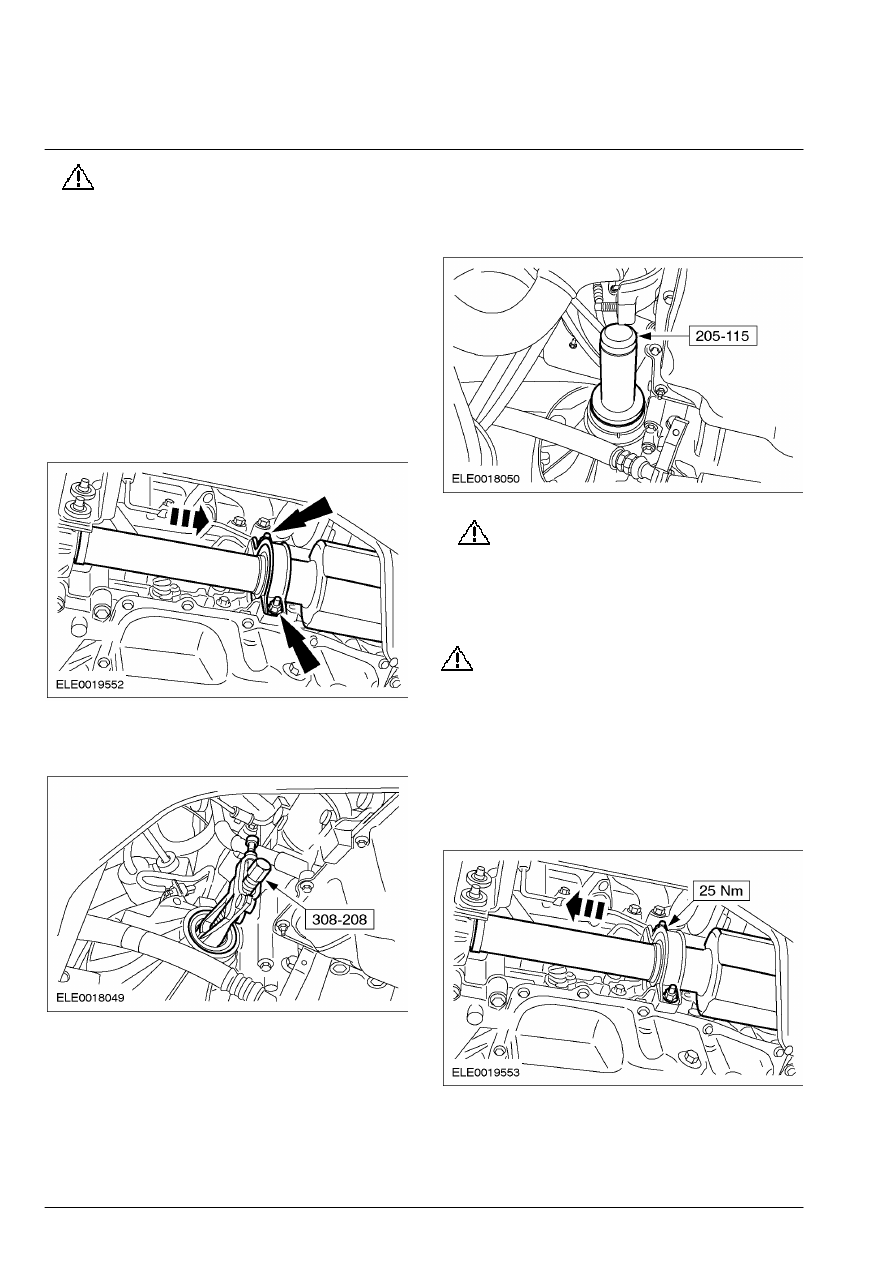

НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

4.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир не следует  отклонять на угол,
превышающий 45  градусов.

    Отсоедините полуось от коробки передач  в

блоке с ведущим мостом, и закрепите ее в
стороне.

        •  Снимите крышку промежуточного

подшипника и контргайки и отбракуйте их
за  дальнейшей ненадобностью.

        •  Дайте маслу возможность стечь в

подходящую емкость.









5.  Используя специальный инструмент,

снимите масляное уплотнение полуоси.







Установка



1.  Используя специальный инструмент,

установите масляное уплотнение полуоси.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир не следует  отклонять на угол,
превышающий 45  градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРИМЕЧАНИЕ: Установите новые крышку
промежуточного подшипника полуоси и
соответствующие контргайки.
    Подсоедините полуось к коробке передач  в

блоке с ведущим мостом.

        •  Установите центральную крышку

подшипника.







308-03B-17

Механическая коробка передач в блоке с ведущим 308-03B-17

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

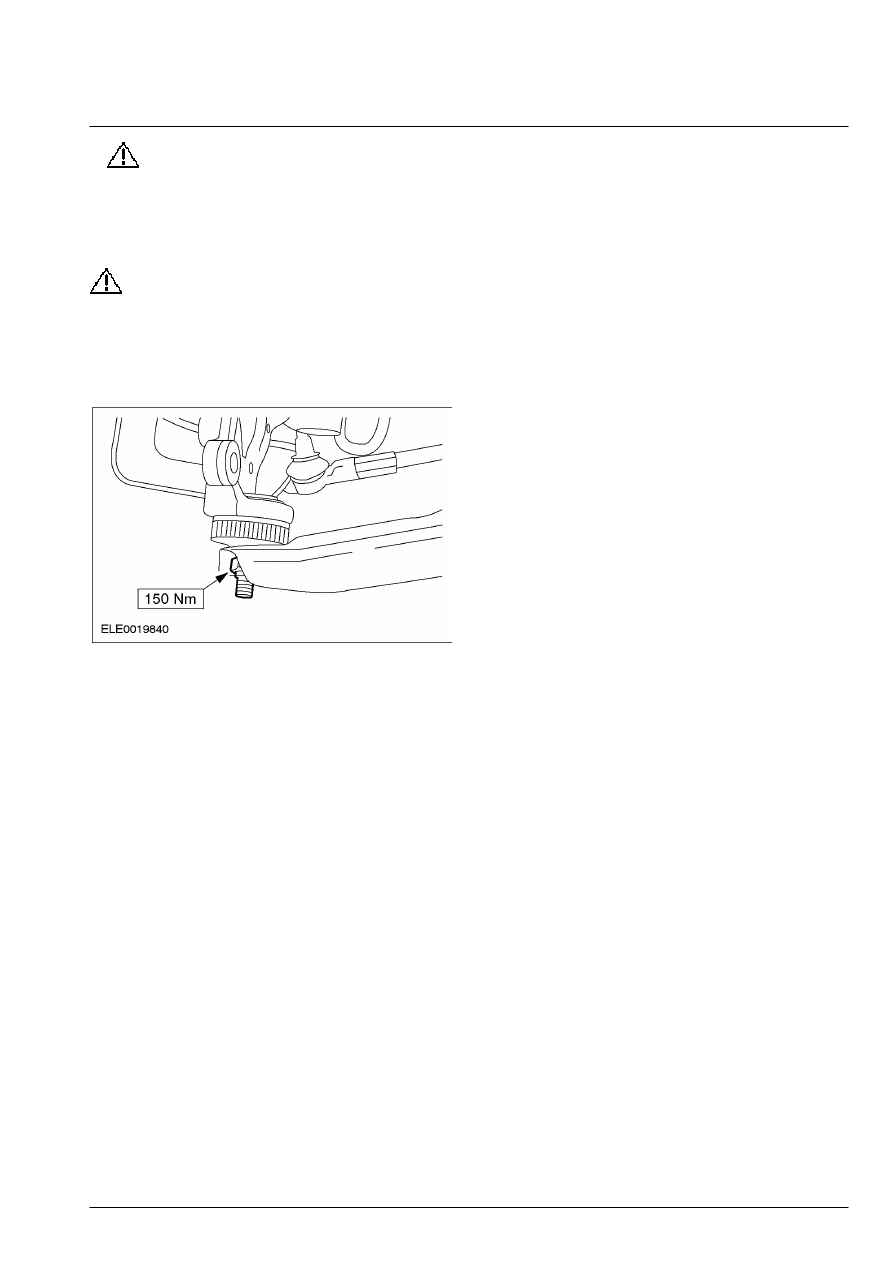

3.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку крепления  шарового
шарнира нижнего рычага.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в

том, что установлен  теплозащитный
экран, предотвращающий  повреждение
шарового шарнира.

    Подсоедините нижний рычаг к

поворотному кулаку.









4.  Установите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 5.  Когда автомобиль стоит на  горизонтальной

поверхности, залейте масло  в коробку
передач в блоке с ведущим мостом в  таком
количестве, чтобы уровень масла  находился
чуть ниже нижней кромки  заливного
отверстия.
