308-03B-10

Механическая коробка передач в блоке с ведущим 308-03B-10

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Механическая коробка передач в блоке с ведущим мостом



За дополнительной информацией обратитесь к
Разделу 308-00.

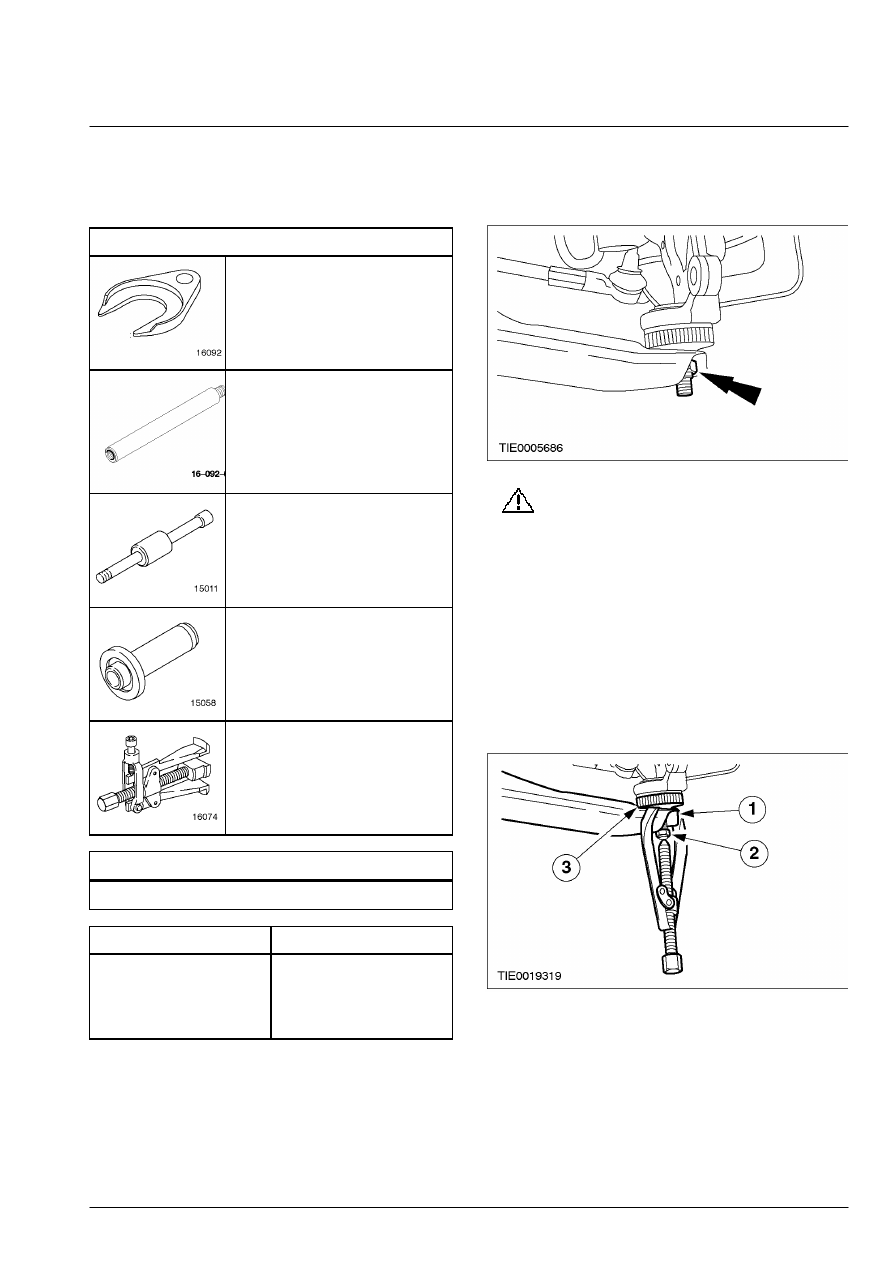

308-03B-11

Механическая коробка передач в блоке с ведущим 308-03B-11

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



НА АВТОМОБИЛЕ



НА АВТОМОБИЛЕ

Масляное уплотнение левой полуоси (14 303 0)



Специальный инструмент



Съемник полуоси
204-226 (16-092)

Переходник для 204-226
204-226-01 (16-092-01)



Молоток с подвижным
ударником
205-047 (15-011)



Приспособление для
установки  масляного
уплотнения ведущей
шестерни
205-115 (15-058)



Съемник масляного
уплотнения  полуоси
308-208 (16-074)



Общее оборудование





Двухопорный съемник



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C



Снятие



1.  Снимите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 2.  Отпустите нижнюю гайку крепления

шарового шарнира.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Для

предотвращения повреждения
уплотнения шарового шарнира
закройте его  мягкой тканью.

    Используя соответствующий    двухопорный

съемник,  отсоедините нижний рычаг от
кулака  колеса.

       1. Для нанесения ударов по нижнему рычагу

используйте молоток с мягким покрытием.

       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.

       3. Снимите теплозащитный экран.







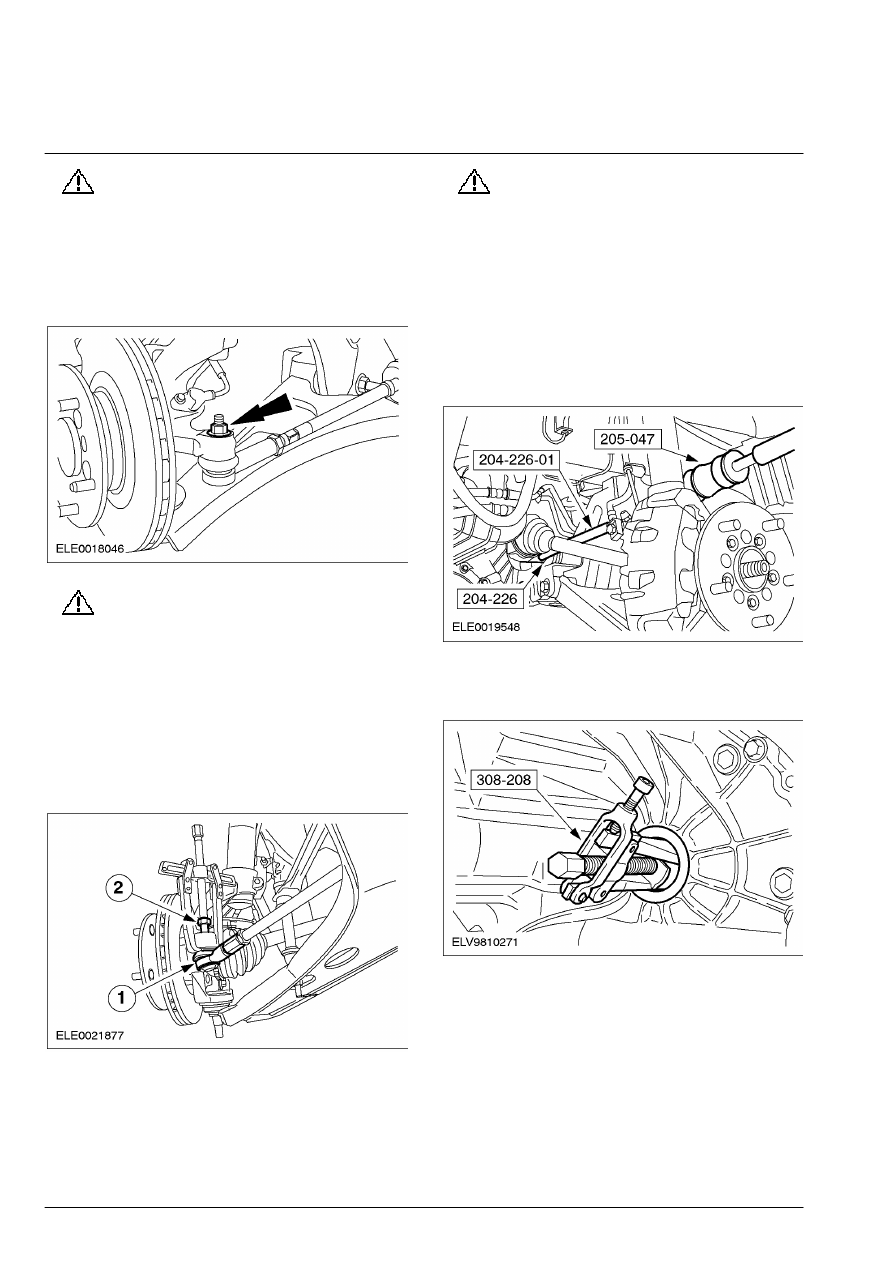

308-03B-12

Механическая коробка передач в блоке с ведущим 308-03B-12

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

4.

ПРЕДОСТЕРЕЖЕНИЕ: Оставьте гайку

крепления наконечника  рулевой тяги
на месте, чтобы предотвратить
повреждение шпильки шарового
шарнира.

    Отпустите гайку крепления наконечника

рулевой тяги.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Для

предотвращения повреждения
уплотнения шарового шарнира
закройте его  мягкой тканью.

    Используя подходящий    двухопорный

съемник,  отсоедините наконечник рулевой
тяги от  кулака колеса.

       1. Отпустите наконечник рулевой тяги.
       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.







6.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир - на угол,  превышающий 45
градусов.

    Используя специальные инструменты,

отсоедините полуось от коробки передач в
блоке с ведущим мостом и закрепите ее в
стороне.

        •  Дайте маслу стечь в подходящую  емкость.









7.  Используя специальный инструмент,

снимите масляное уплотнение полуоси.







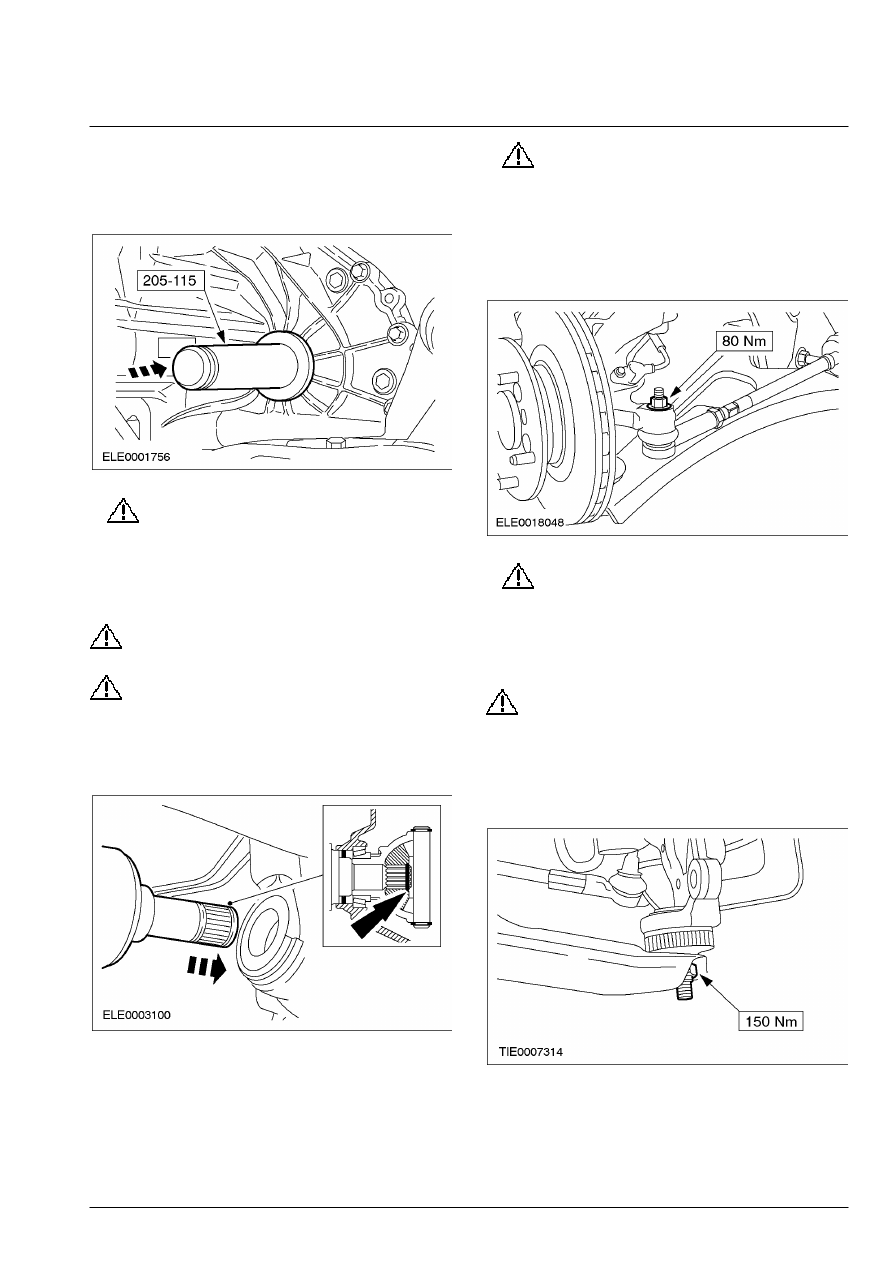

308-03B-13

Механическая коробка передач в блоке с ведущим 308-03B-13

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

Установка



1.  Используя специальный инструмент,

установите масляное уплотнение полуоси.







2.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир - на угол,  превышающий 45
градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в

правильности  установки пружинного
кольца.

    Подсоедините полуось к коробке передач  в

блоке с ведущим мостом.







3.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку крепления  наконечника
рулевой тяги.  Неследование этому
указанию может  привести к
травматическим последствиям.

    Подсоедините наконечник рулевой тяги к

кулаку колеса.







4.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку крепления  шарового
шарнира нижнего рычага.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том,

что установлен  теплозащитный экран,
предотвращающий  повреждение
шарового шарнира.

    Подсоедините нижний рычаг к кулаку

колеса.









5.  Установите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 6.  При автомобиле, стоящем на ровной

горизонтальной поверхности, залейте в
