СПЕЦИФИКАЦИИ



Смазочные материалы, рабочие жидкости,  герметики и клеи



Наименование



Спецификация



Высокотемпературная смазка ESD-M1C220-A
Герметик для картера коробки передач в  блоке с ведущим мостом WSK-M2G348-A5
Герметик для рабочего цилиндра  сцепления ESK-M4G269-A
Трансмиссионная жидкость для  механической коробки передач WSD-M2C200-C
Тормозная жидкость Super DOT 4

ESD-M6C57-A





Объемы заполнения - трансмиссионная  жидкость для коробки передач в блоке с  ведущим мостом





л



Трансмиссионная жидкость для  механической коробки передач 2.25







Толщина прокладки



Тип



Первичный

вал



Вторичный вал



Дифференциал



Мерные прокладки (мм) 1.00

1.00

1.10

Определенный осевой зазор (мм) +0.22

+0.33 +0.36

Преднатяг (мм) -

+0.08

+0.25

Осевой зазор (мм) -0.02

-

-

Толщина прокладки (мм) 1.14

1.41

1.71

Номенклатура регулировочных прокладок
(мм)

1.15-1.71

(дискретность

0.01 мм)

1.31-1.91

(дискретность

0.02 мм)

1.40-2.20 (дискретность

0.05 мм)







Передаточные отношения коробки  передач в блоке с ведущим мостом





Передаточное отношение



Первая передача 3.67
Вторая передача 2.048

Третья передача 1.345

Четвертая передача 0.921

Пятая передача 0.674

Передача заднего хода 3.727





Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Гайка крепления наконечника рулевой  тяги 80 59 -
Гайка крепления нижнего рычага 150

111

-

Гайки крепления промежуточного  подшипника
полуоси

25 18  -

Болты крепления коронной шестерни
дифференциала

88 65  -

Болты крепления оси промежуточной  шестерни
передачи заднего хода

24 18  -

Болты крепления картера коробки  передач в блоке
с ведущим мостом

32 24  -

308-03B-3

Механическая коробка передач в блоке с ведущим 308-03B-3

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



СПЕЦИФИКАЦИИ (ПОДОЛЖЕНИЕ)

Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления опорного кронштейна  оси
промежуточной шестерни передачи  заднего хода

34 25  -

Болты крепления рабочего цилиндра  сцепления 11

8

-

Болты крепления коробки передач в  блоке с
ведущим мостом

40 30  -

Болты крепления заднего кронштейна  опоры
двигателя и коробки передач в блоке с  ведущим
мостом

80 59  -

Гайка крепления заднего кронштейна  опоры
двигателя и коробки передач в блоке с  ведущим
мостом

80 59  -

Болты крепления кронштейна  трубопровода
дополнительного отопителя

47 35  -

Болты крепления опорной подушки  двигателя 35  26  -
Центральный болт опорной подушки  двигателя 50

37

-



308-03B-4

Механическая коробка передач в блоке с ведущим 308-03B-4

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

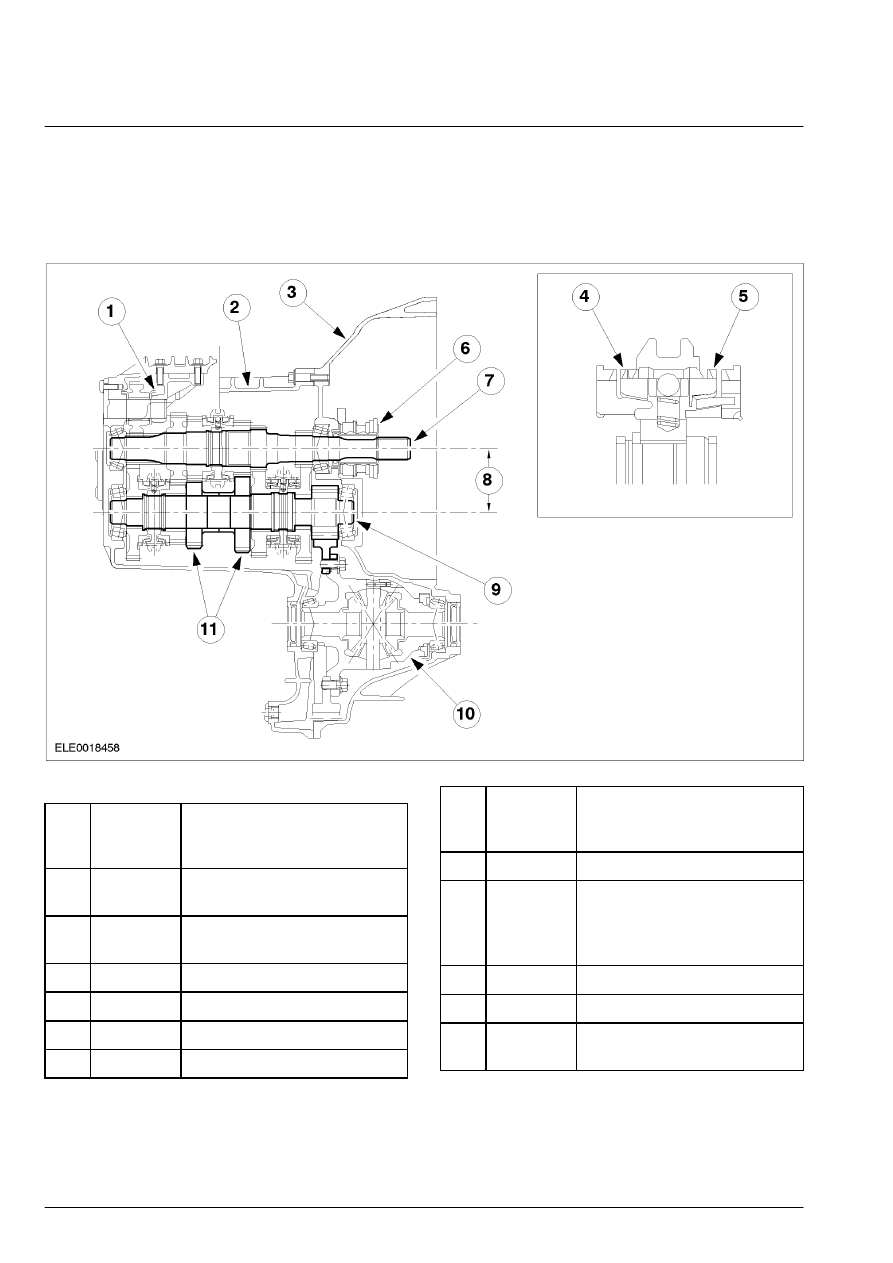

Механическая коробка передач в блоке с ведущим мостом



Общий вид






Поз.



№

Запасной

Части



Наименование



1

–

Передача заднего хода в
сборе

2

–

Картер коробки передач в
блоке с  ведущим мостом

3

–

Картер сцепления

4

–

Одиночный синхронизатор

5

–

Двойной синхронизатор

6

–

Рабочий цилиндр сцепления

Поз.



№

Запасной

Части



Наименование



7

–

Первичный вал

8

–

Расстояние между осевой
линией  первичного вала и
осевой линией вторичного
вала (75 мм)

9

–

Вторичный вал

10

–

Дифференциал

11

–

Шестерни третьей и
четвертой  передачи



308-03B-5

Механическая коробка передач в блоке с ведущим 308-03B-5

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач в

блоке с ведущим мостом



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

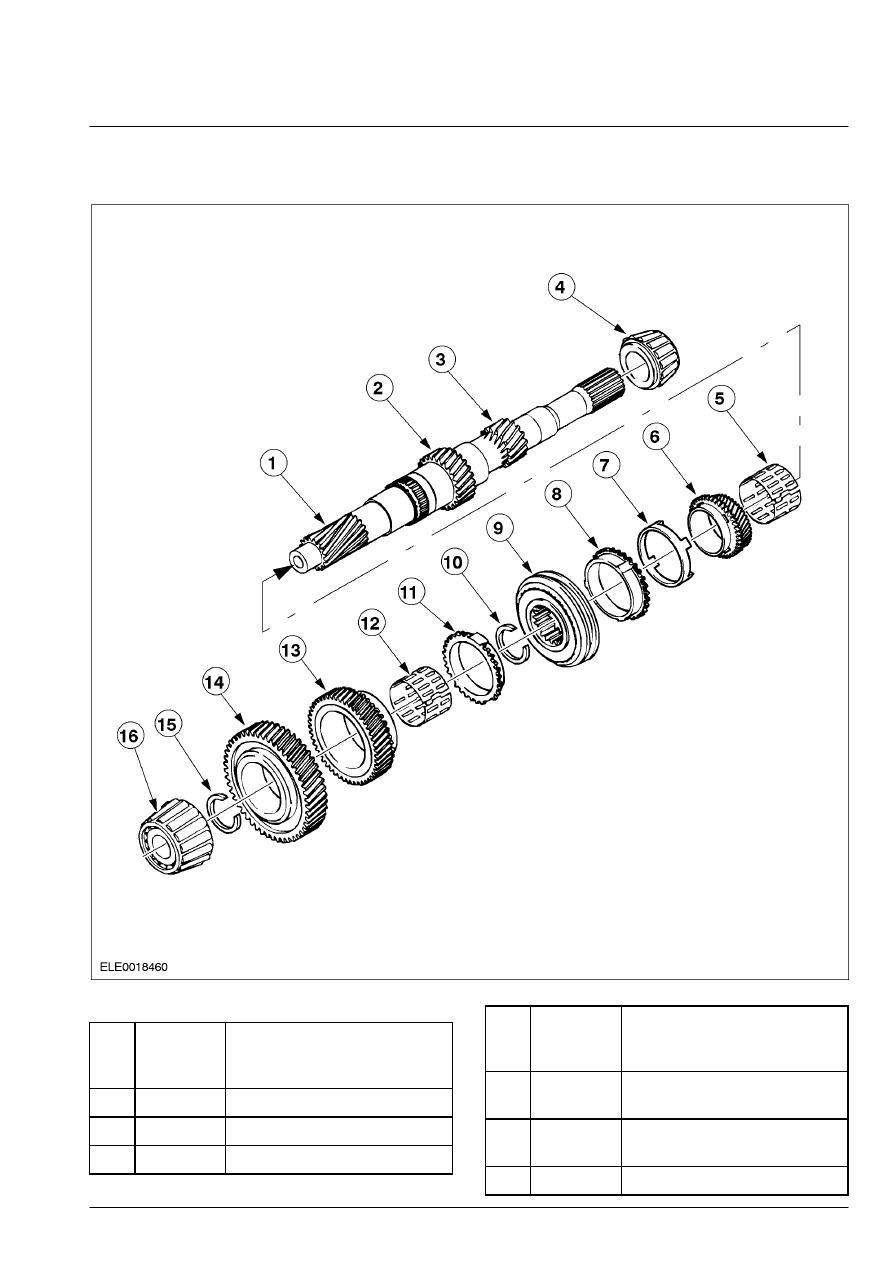

Первичный вал






Поз.



№

Запасной

Части



Наименование



1

–

Первичный вал

2

–

Шестерня второй передачи

3

–

Шестерня первой передачи

Поз.



№

Запасной

Части



Наименование



4

–

Конический роликовый
подшипник

5

–

Роликовый подшипник
третьей  передачи

6

–

Шестерня третьей передачи
