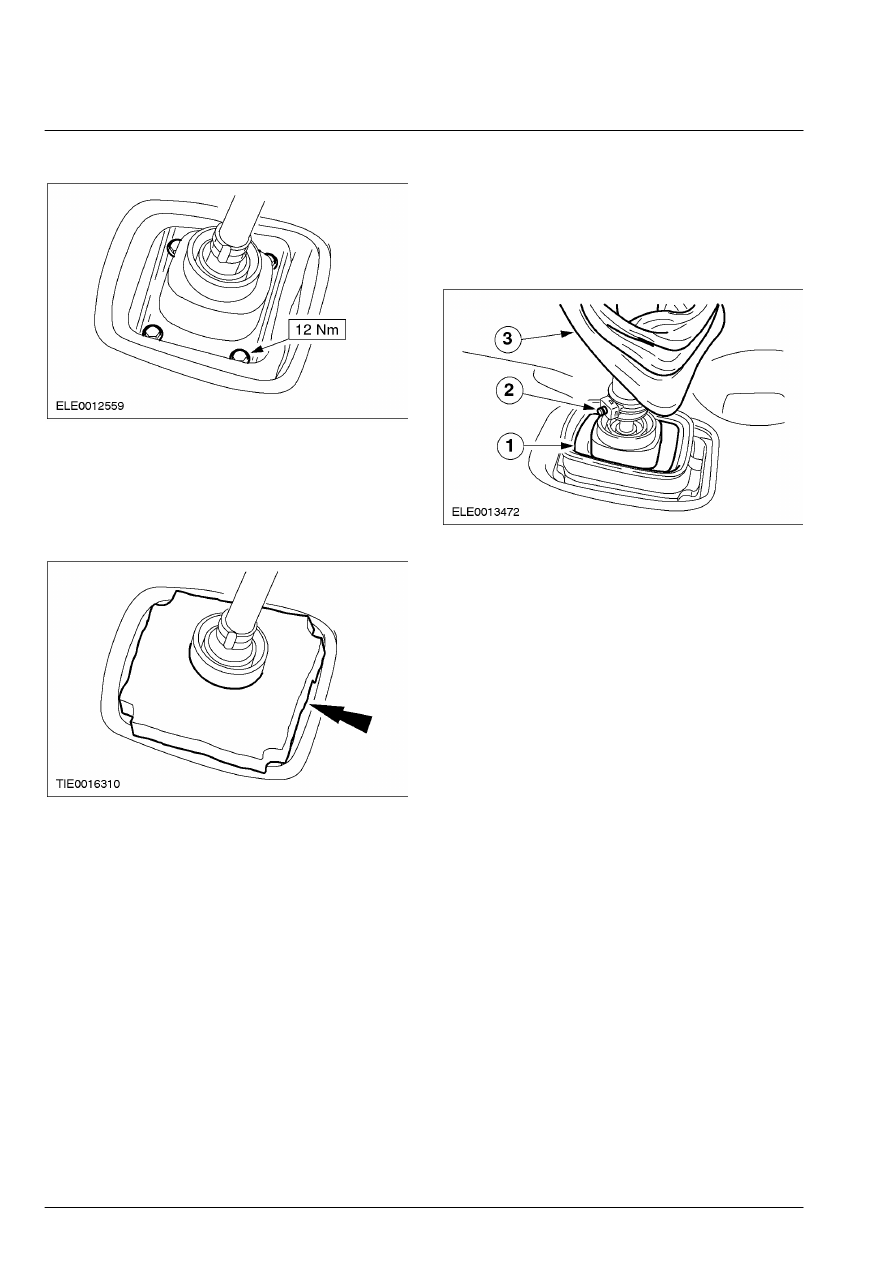

308-03A-76

Механическая коробка передач в блоке с ведущим 308-03A-76

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА (ПОДОЛЖЕНИЕ)



24.  Установите укороченный рычаг.







25. ПРИМЕЧАНИЕ: Шероховатая поверхность

изолирующей  прокладки должна быть
обращена вверх.

    Установите изолирующую прокладку

рычага переключения передач.









26.  Установите рычаг переключения  передач.

       1. Установите изолятор.
       2. Установите рычаг переключения передач

таким образом, чтобы плунжер был
заблокирован.

       3. Установите чехол.









27.  Подсоедините провод массы

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

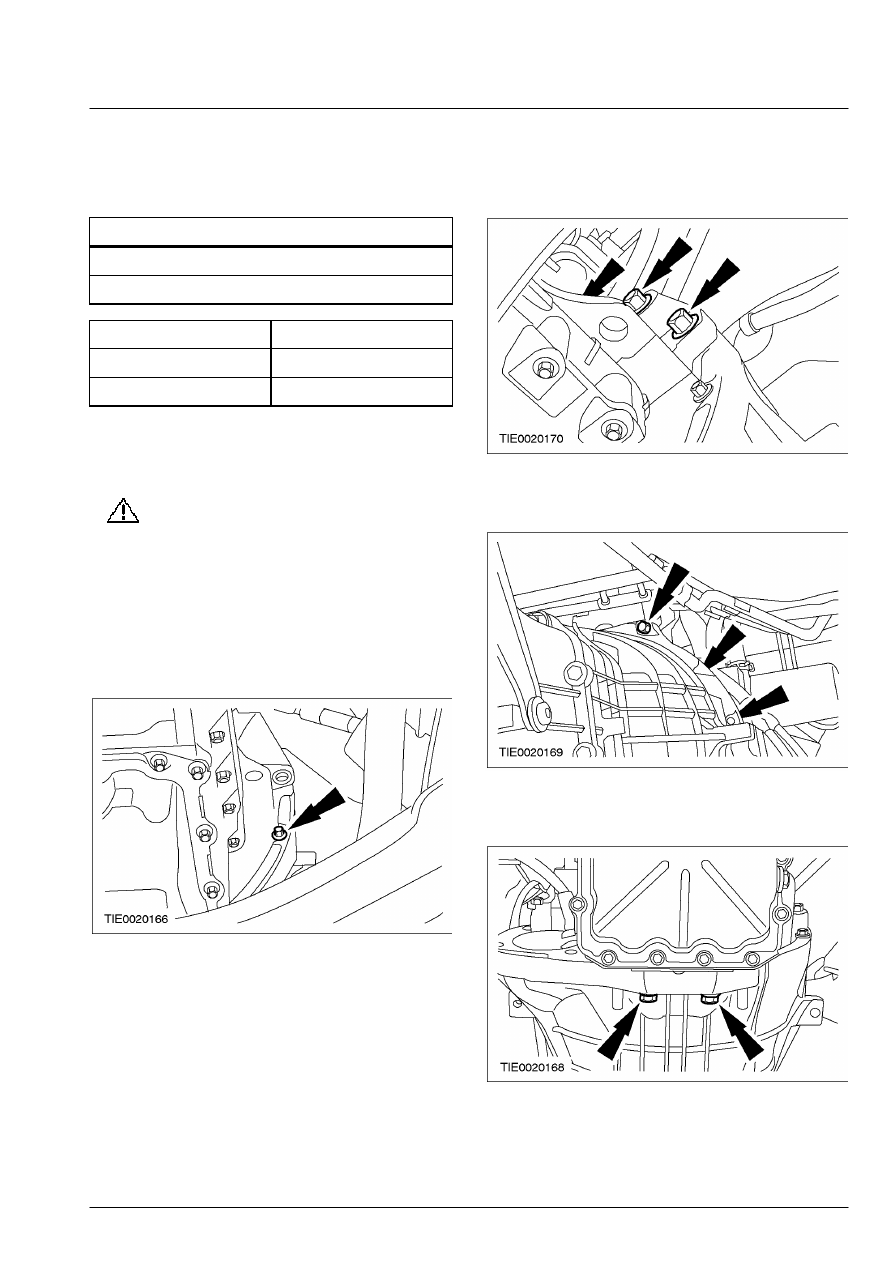

308-03A-77

Механическая коробка передач в блоке с ведущим 308-03A-77

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА



Коробка передач — 2.3L (16 114 0)



Общее оборудование





Установочные шпильки M10 x 60 мм (2  шт.)

Домкрат для коробки передач



Наименование



Спецификация



Смазка ESD-M2C220-A

Never seize

ESE-M1244-A



Установка

Все автомобили

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе установки.
Это может привести к  повреждению
направляющего подшипника.

    Используя соответствующий     домкрат для

коробки передач , установите коробку
передач.

 2.  Установите болт крепления крышки

картера коробки передач.









3.  Установите оставшиеся болты крепления

коробки передач с левой стороны.









4.  Установите оставшиеся болты крепления

коробки передач с правой стороны.









5.  Установите оставшиеся нижние болты

крепления коробки передач.







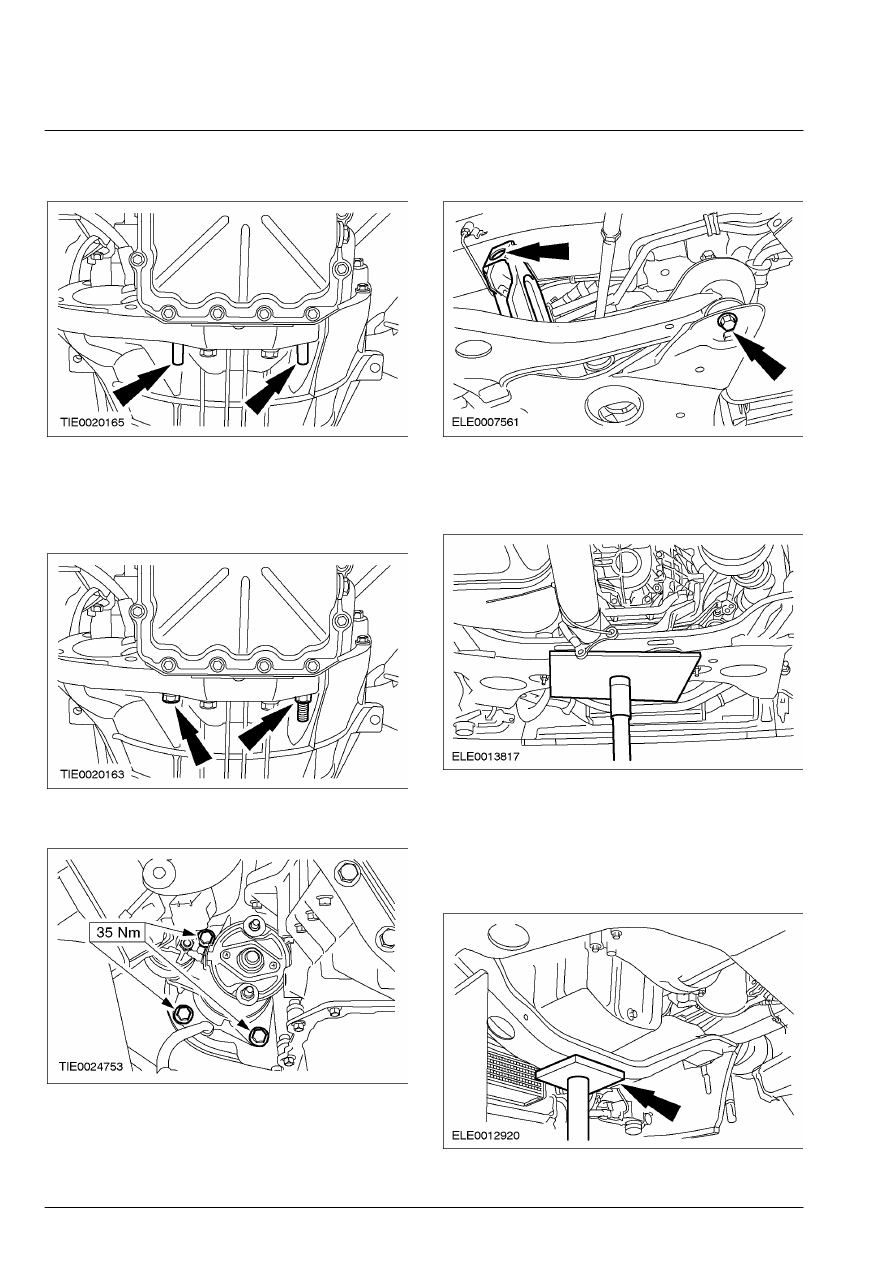

308-03A-78

Механическая коробка передач в блоке с ведущим 308-03A-78

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Выверните     установочные шпильки M10 x

60 мм .









7.  Установите один болт крепления коробки

передач с правой стороны и шпильку
опорного  кронштейна каталитического
нейтрализатора.









8.  Установите стартер.









9.  Затяните гайки поперечины переднего

моста.









10.  Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину переднего моста.







11. ПРИМЕЧАНИЕ: При использовании

четырехстоечного  подъемника.

    Используя соответствующий     домкрат

для коробки передач , подоприте
поперечину двигателя.







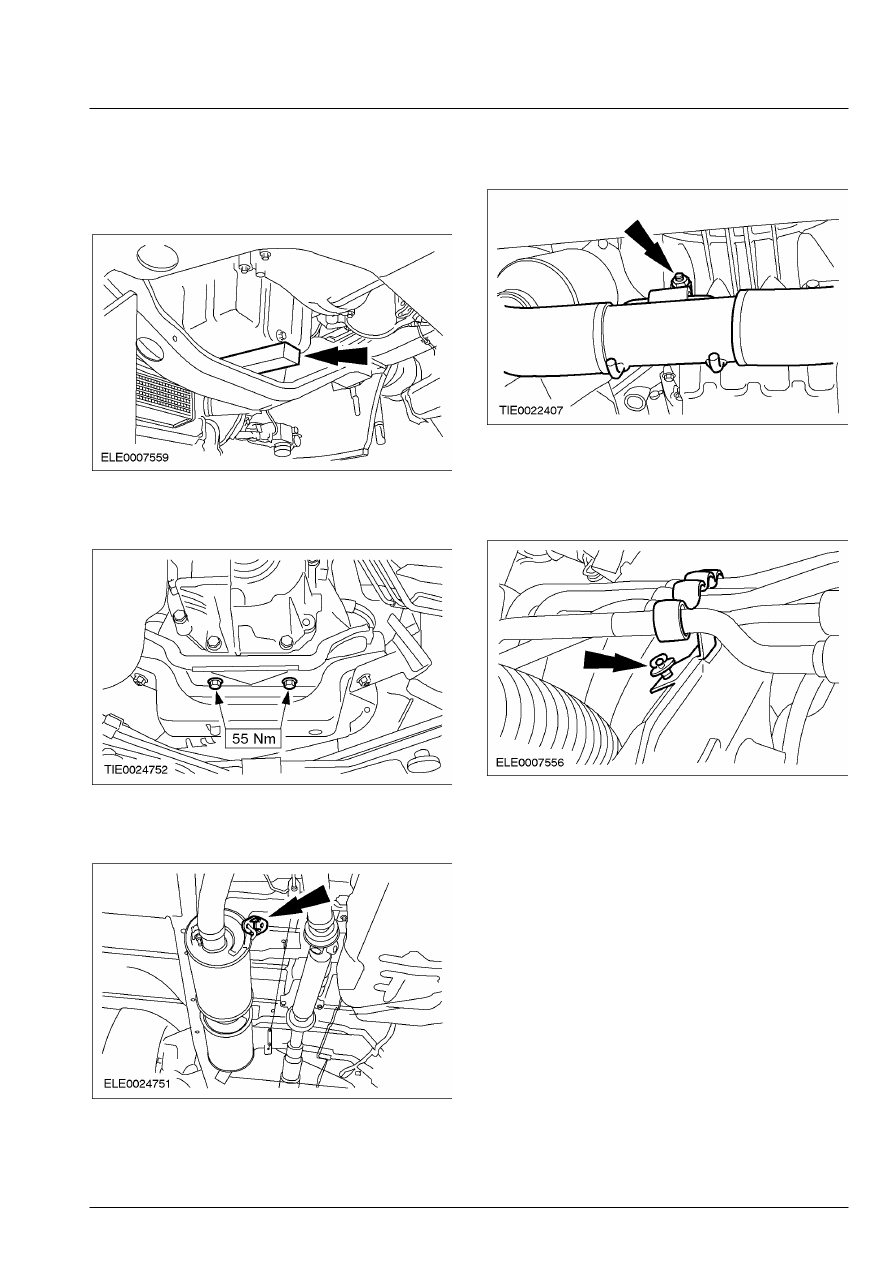

308-03A-79

Механическая коробка передач в блоке с ведущим 308-03A-79

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА (ПОДОЛЖЕНИЕ)

12. ПРИМЕЧАНИЕ: При использовании

двухстоечного  подъемника.

    Подоприте двигатель, используя

деревянный брусок.









13.  Установите опорную подушку коробки

передач.









14.  Установите внутренний резиновый

изолятор системы выпуска.









15.  Подсоедините каталитический

нейтрализатор к картеру коробки  передач.







Автомобили с дополнительным  отопителем
  16.  Закрепите магистрали усилителя  рулевого

управления на поперечине  переднего
моста.
