308-03A-68

Механическая коробка передач в блоке с ведущим 308-03A-68

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



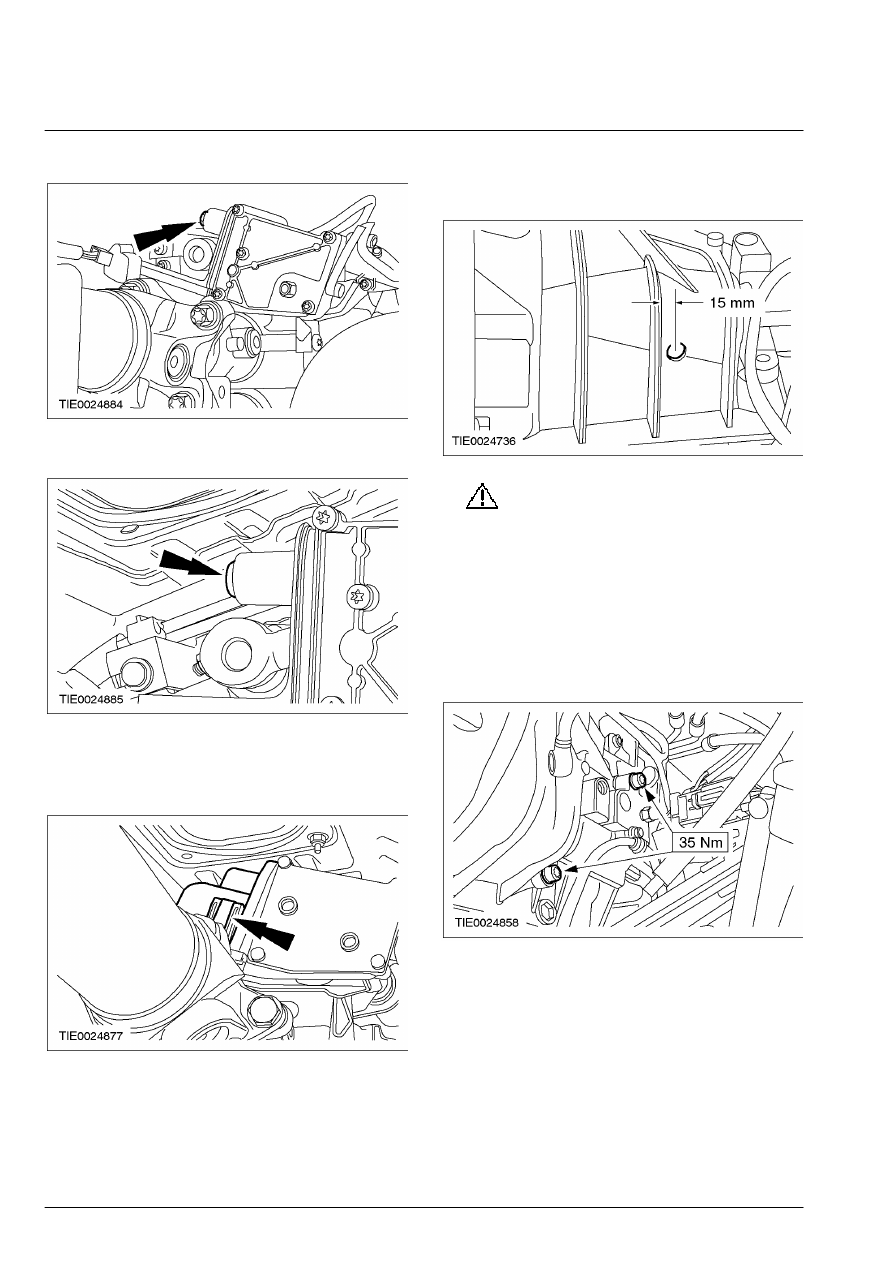

УСТАНОВКА (ПОДОЛЖЕНИЕ)



13.  Выверните    болт M8 x 45 мм.









14.  Установите пылезащитный колпачок.









15.  Установите крышку исполнительного

устройства переключения передач.

        •  Закрепите двумя зажимами.









16.  Используя    сверло диаметром 12 мм,

просверлите отверстие в картере коробки
передач (как показано на рисунке).







17.

ПРЕДОСТЕРЕЖЕНИЕ:

Удостоверьтесь в том, что шток
исполнительного устройства сцепления
правильно сцеплен с рычагом
выключения  сцепления.

    Подсоедините исполнительное  устройство

сцепления к коробке передач.

        •  Используя отверстие в картере коробки

передач, проверьте подсоединение штока
исполнительного устройства сцепления.







308-03A-69

Механическая коробка передач в блоке с ведущим 308-03A-69

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



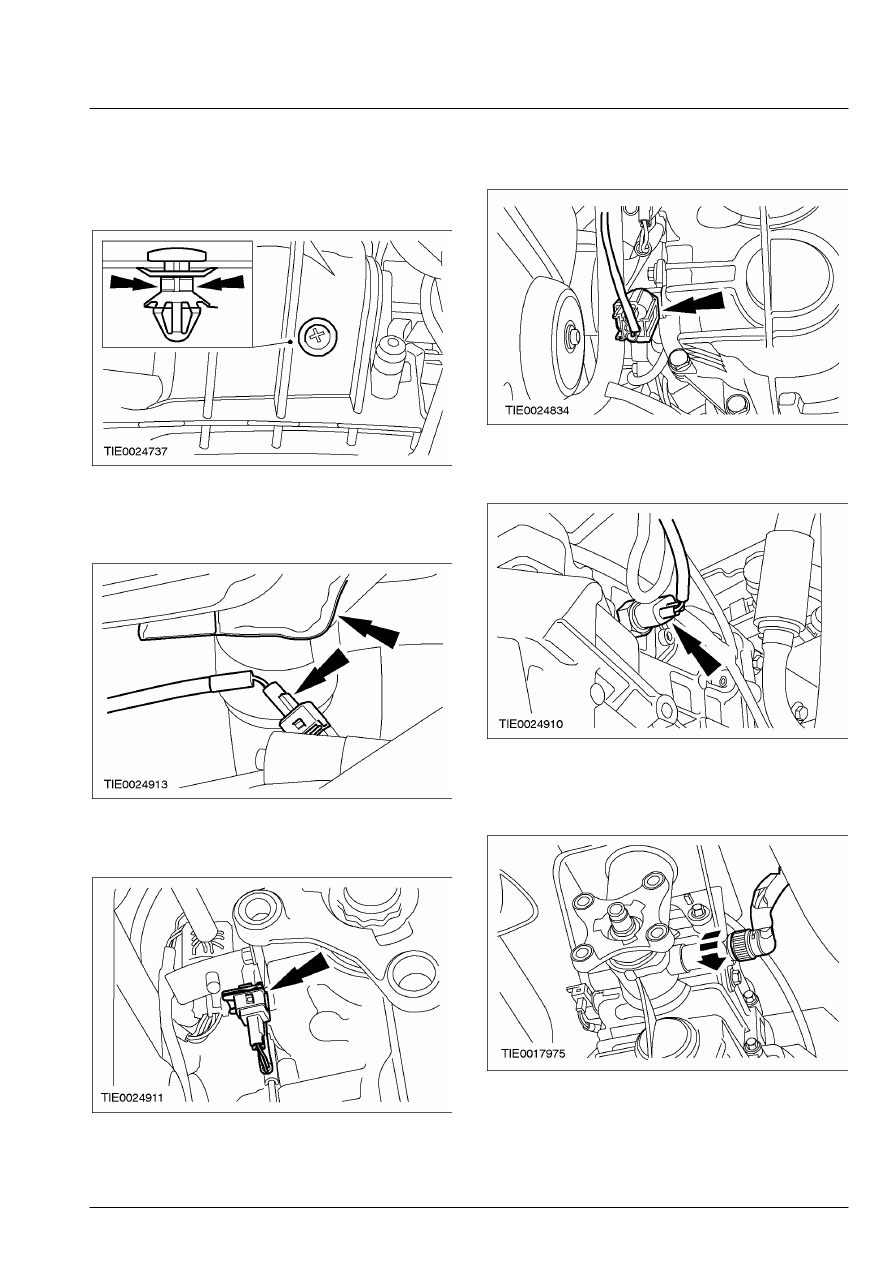

УСТАНОВКА (ПОДОЛЖЕНИЕ)



18.  Заглушите отверстие в картере коробки

передач; для этого используется
соответствующая    заглушка .

        •  Изготовьте заглушку (как показано).









19.  Состыкуйте штекерный разъем датчика

положения коленчатого вала (CKP) и
установите  теплозащитный экран.









20.  Состыкуйте штекерный разъем датчика

скорости автомобиля (VSS).









21.  Состыкуйте штекерный разъем датчика

частоты вращения первичного вала (ISS).









22.  Состыкуйте штекерный разъем

переключателя фонарей заднего хода.







Автомобиль с тахографом.
  23.  Состыкуйте штекерный разъем датчика

тахографа.







308-03A-70

Механическая коробка передач в блоке с ведущим 308-03A-70

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



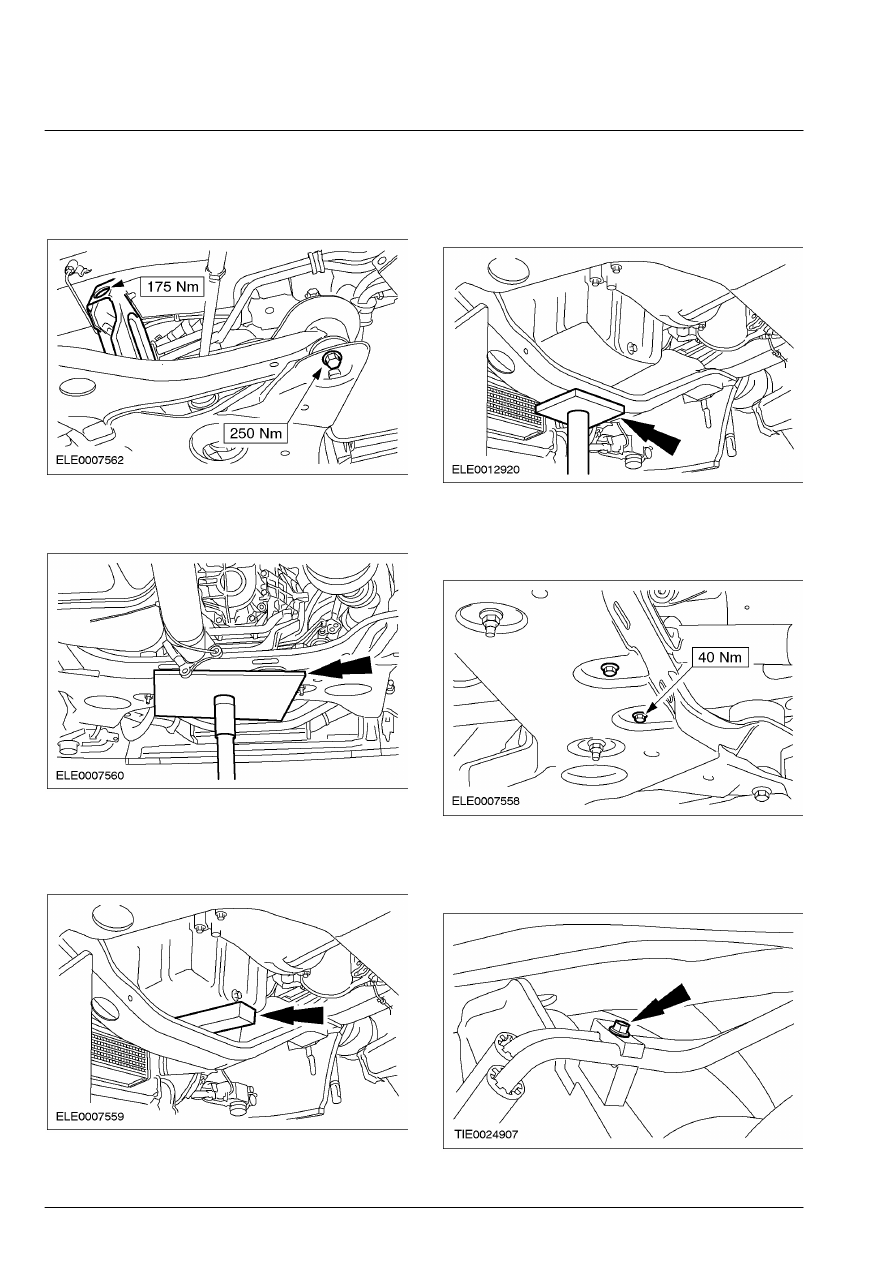

УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили
  24.  Поднимите поперечину переднего моста и

затяните четыре болта крепления
(показана  левая сторона).









25.  Уберите домкрат для коробки передач  из-

под поперечины переднего моста.







26. ПРИМЕЧАНИЕ: При использовании

двухстоечного  подъемника.

    Уберите деревянный брусок.







27. ПРИМЕЧАНИЕ: При использовании

четырехстоечного  подъемника.

    Уберите домкрат для коробки передач  из-

под поперечины двигателя.









28.  Установите болты крепления опорной

подушки коробки передач к поперечине
переднего моста.









29.  Закрепите магистрали усилителя  рулевого

управления на поперечине  переднего
моста.







308-03A-71

Механическая коробка передач в блоке с ведущим 308-03A-71

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



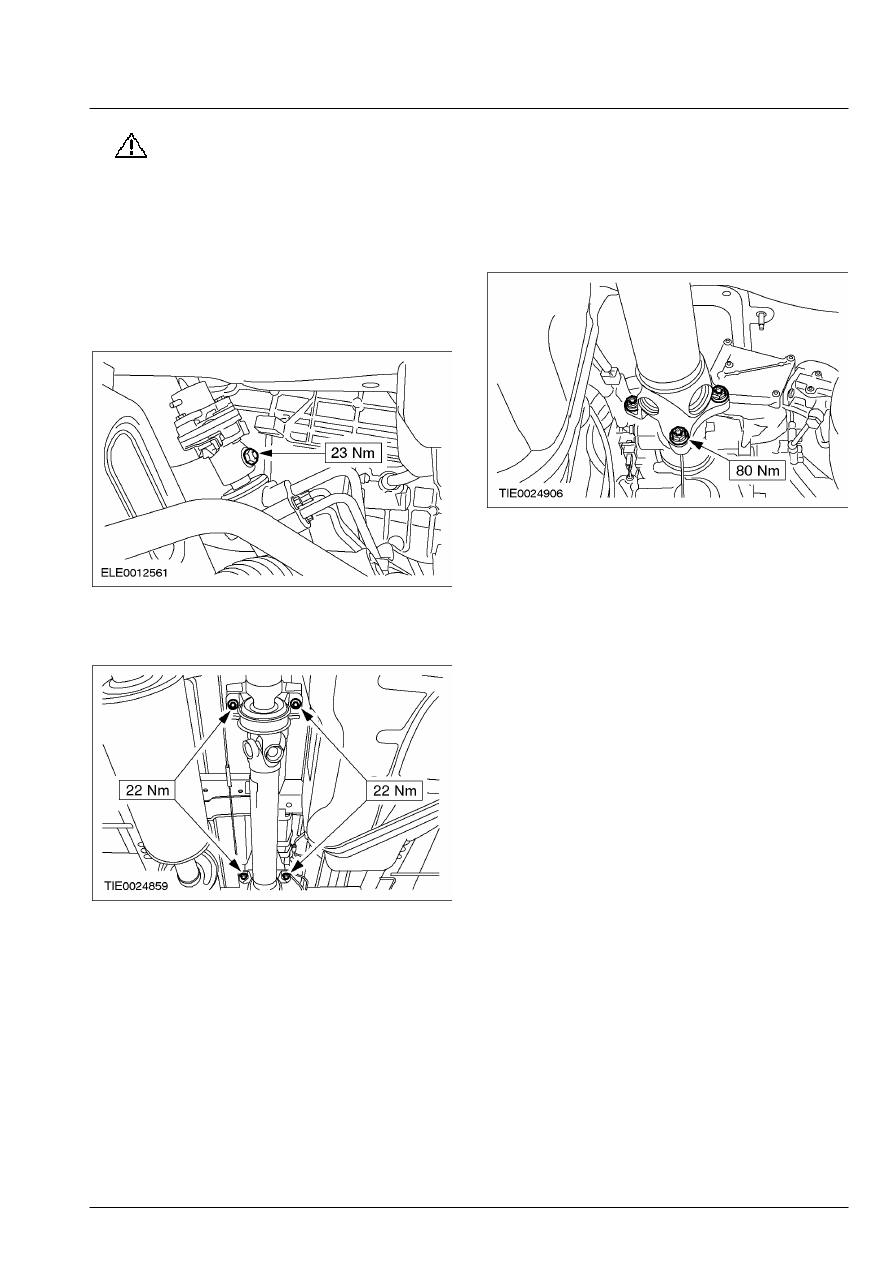

УСТАНОВКА (ПОДОЛЖЕНИЕ)

30.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые нижнюю гайку и болт
шарнирной муфты рулевой колонки.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРИМЕЧАНИЕ: Удостоверьтесь в правильности
установки стопорного кольца.
    Подсоедините шарнирную муфту рулевой

колонки к шестерне рулевого механизма.









31.  Затяните болты крепления

промежуточной опоры карданного вала.







32. ПРИМЕЧАНИЕ: Выверите положение

отметки на фланце  карданного вала
относительно фланца  вторичного вала коробки
передач.

    Подсоедините карданный вал к фланцу

вторичного вала коробки передач.









33.  Опустите автомобиль.

 34.  Подсоедините провод массы

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 35.  Используя    WDS , выполните

перепрограммирование модуля
управления  коробкой передач на новые
рабочие  параметры сцепления.
