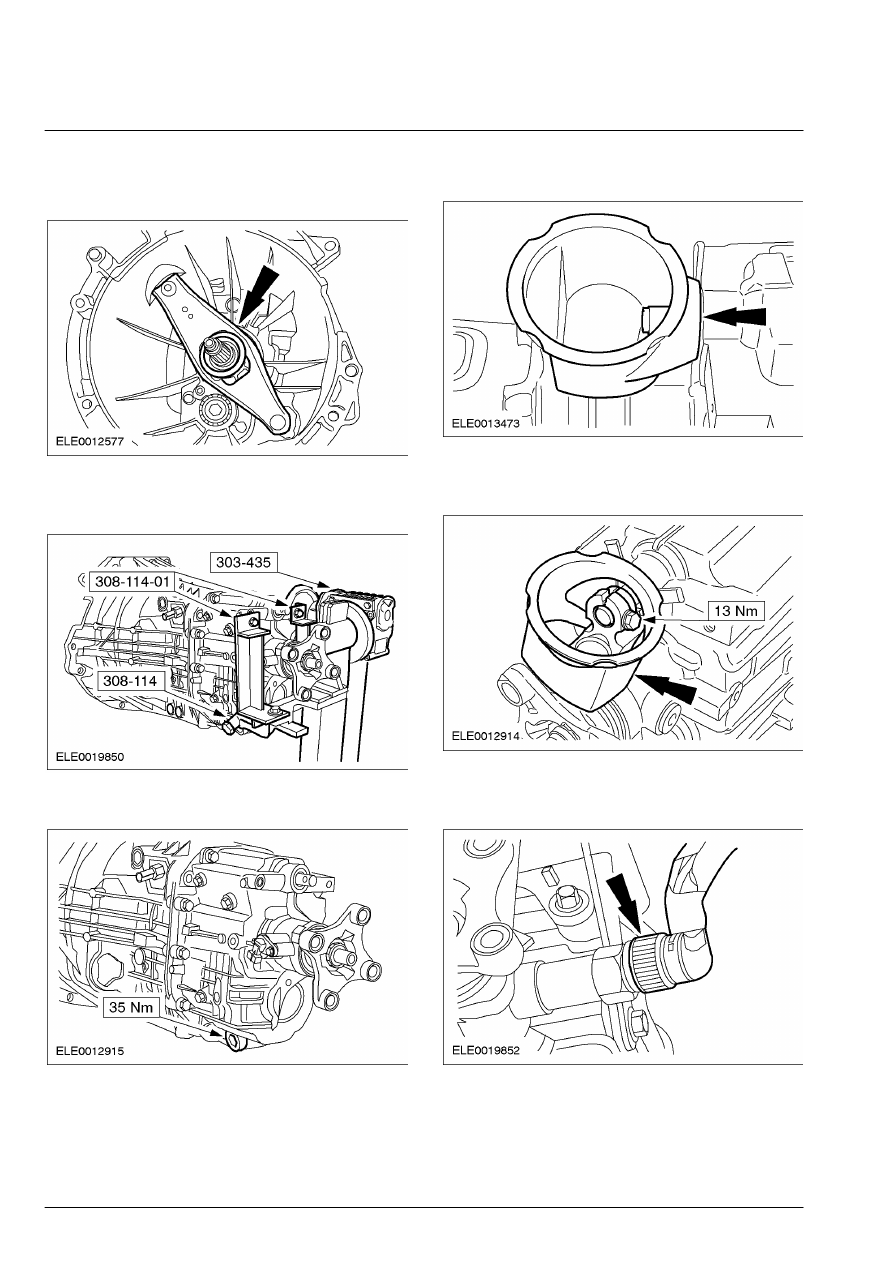

308-03A-64

Механическая коробка передач в блоке с ведущим 308-03A-64

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)



48.  Установите подшипник выключения

сцепления и рычаг выключения
сцепления.









49.  Снимите коробку передач со сборочного

стенда.









50.  Установите сливную пробку.









51.  Установите чехол соединительной  втулки

рычага переключения передач.









52.  Установите соединительную втулку

рычага переключения передач.







Автомобили с тахографом
  53.  Установите датчик тахографа.







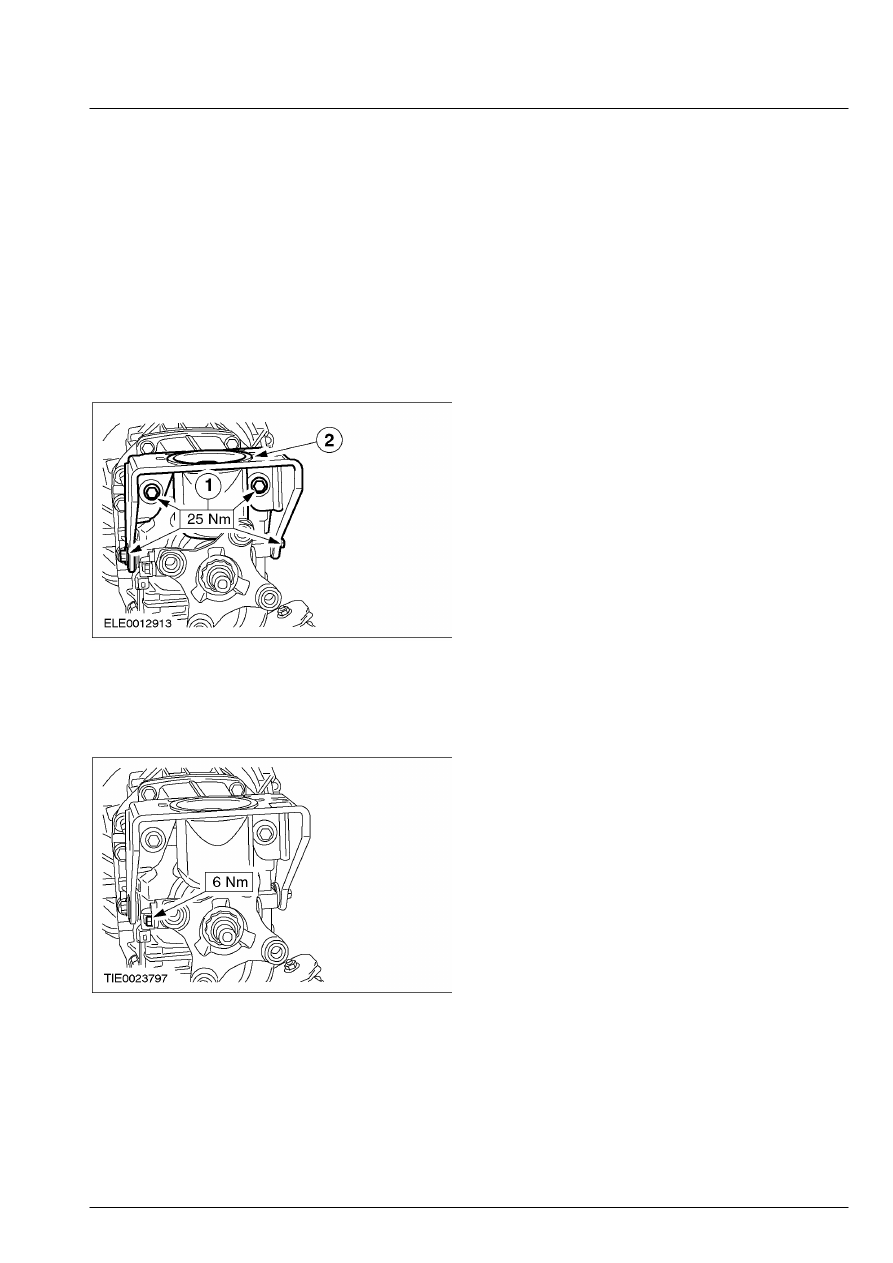

308-03A-65

Механическая коробка передач в блоке с ведущим 308-03A-65

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

Все автомобили
54. ПРИМЕЧАНИЕ: Установите новые болты

крепления  опорного кронштейна рычага
переключения  передач.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью болты крепления опорного
кронштейна рычага переключения передач.
    Установите опорный кронштейн рычага

переключения передач.

       1. Установите опорный кронштейн.
       2. Подсоедините чехол соединительной

втулки к опорному кронштейну.









55.  Затяните болты крепления опорного

кронштейна рычага переключения
передач.

 56.  Установите VSS.









57.  Залейте в коробку передач

трансмиссионное масло.

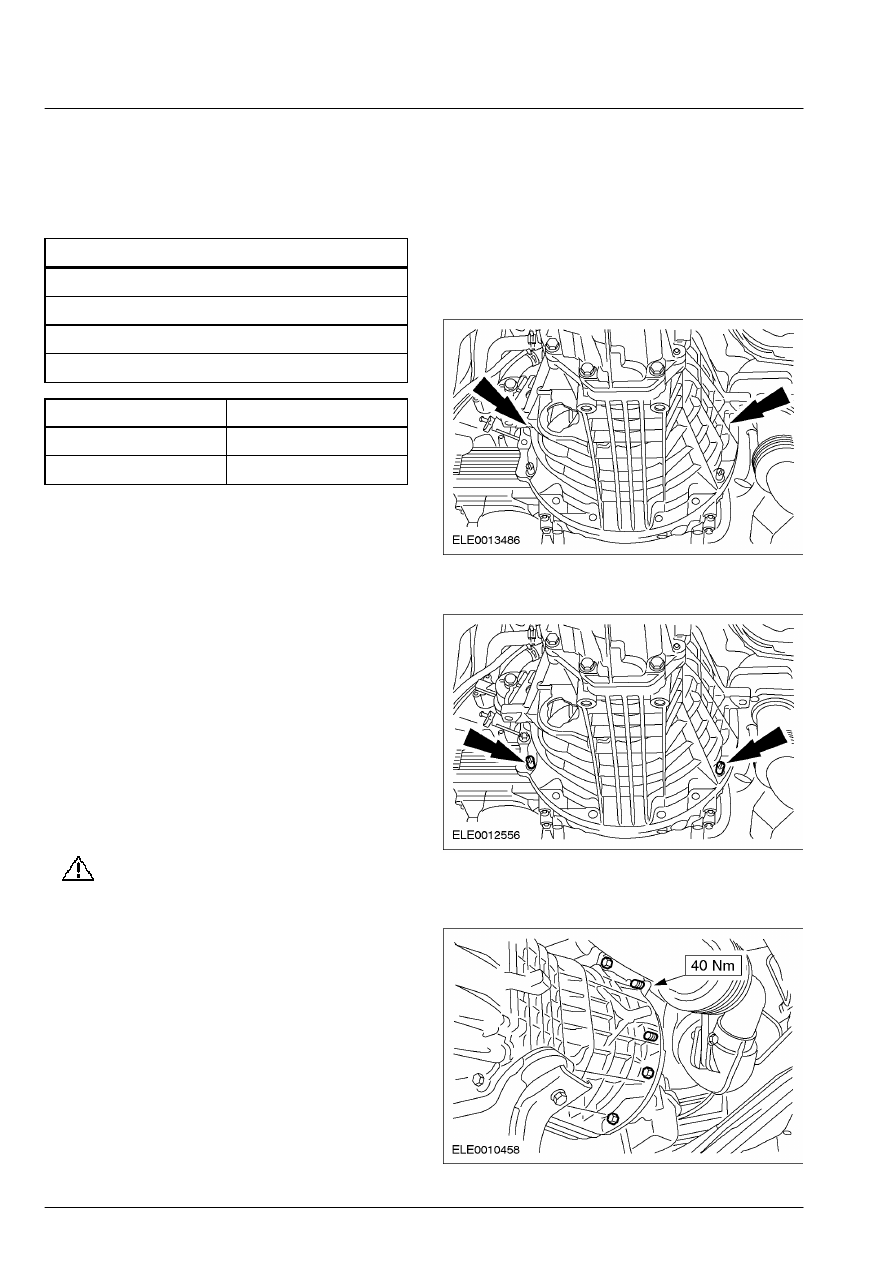

308-03A-66

Механическая коробка передач в блоке с ведущим 308-03A-66

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА



УСТАНОВКА

Коробка передач — 2.4 л дизель, В комплектацию автомобиля входит:

Автоматическое переключение передач (16 114 0)



Общее оборудование





Болт M8 x 45 мм

Домкрат для коробки передач

Сверло диаметром 12 мм

WDS



Наименование



Спецификация



Смазка ESD-M2C220-A

Заглушка

Finis Code 1043722



Установка

Все автомобили
 1.  Проверьте направляющий подшипник на

наличие повреждений.  При наличии
повреждения  установите новый
направляющий подшипник.    За
дополнительной информацией обратитесь к
Разделу 308-01A / 308-01B.

2. ПРИМЕЧАНИЕ: Не наносите смазку на вновь

устанавливаемый направляющий  подшипник.

    Нанесите приблизительно один грамм

консистентной смазки на направляющий
подшипник.

 3.  Нанесите тонкий слой консистентной

смазки на направляющую втулку
первичного  вала.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач в  процессе установки.
Это может привести к  повреждению
направляющего подшипника.

    Используя соответствующий     домкрат для

коробки передач , подстыкуйте коробку
передач к  двигателю.

5. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болты крепления
коробки  передач.

    Установите один болт крепления коробки

передач с правой стороны и один с левой
стороны.









6.  Снимите установочные шпильки.









7.  Установите оставшиеся болты крепления

коробки передач с правой стороны.







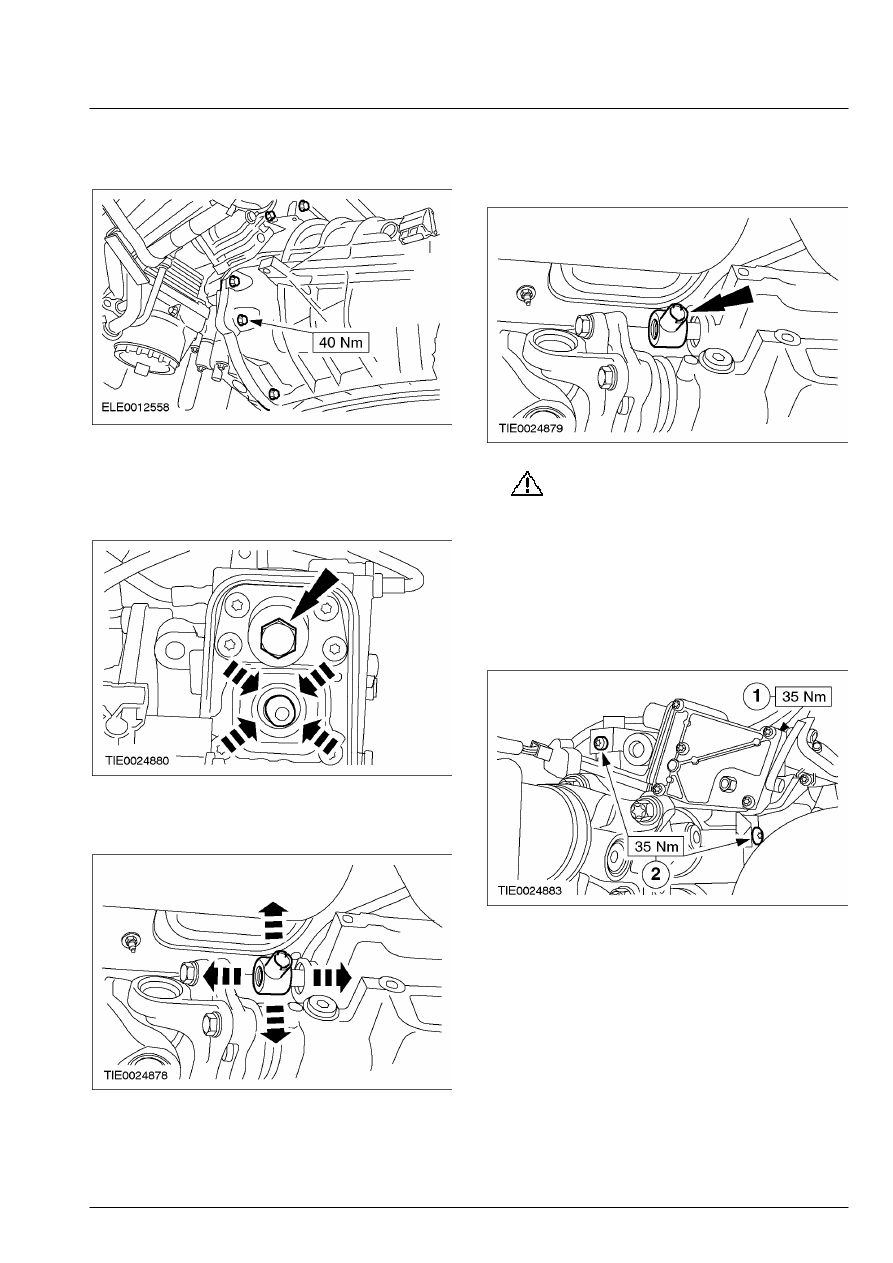

308-03A-67

Механическая коробка передач в блоке с ведущим 308-03A-67

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



УСТАНОВКА (ПОДОЛЖЕНИЕ)



8.  Установите оставшиеся болты крепления

коробки передач с левой стороны.









9.  Снимите пылезащитный колпачок и,

используя соответствующий    болт M8 x 45
мм,  переключите шток переключения
передач в  нейтральное положение.









10.  Переключите коробку передач в

нейтральное положение.









11.  Смажьте соединитель вала переключения

передач; для этого используется
консистентная смазка  .







12.

ПРЕДОСТЕРЕЖЕНИЕ:

Удостоверьтесь в том, что шаровой
шарнир привода переключения передач
входит  в отверстие в соединителе вала
переключения передач.

    Установите исполнительное устройство

переключения передач.

        •  Затяните болты, работая в указанной

последовательности.
