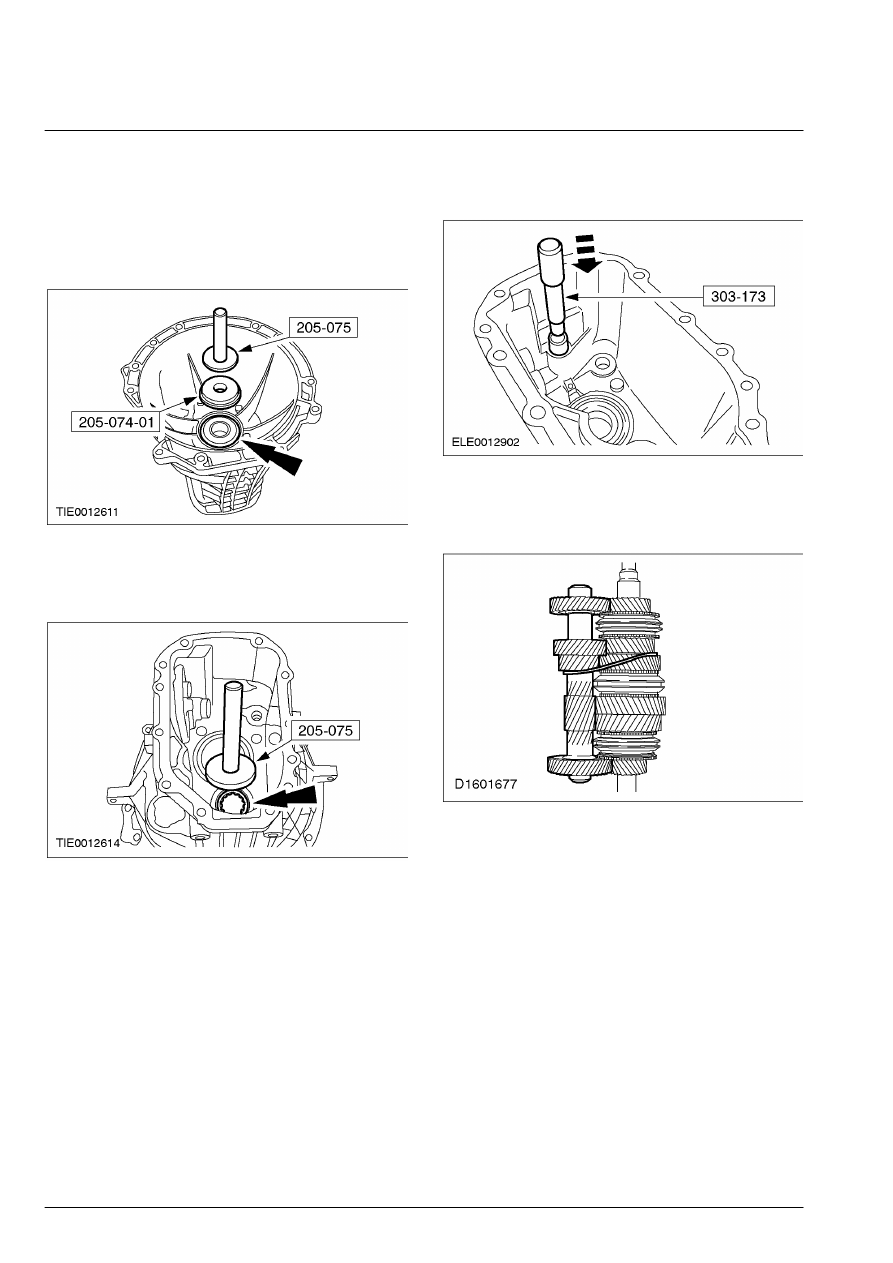

308-03A-56

Механическая коробка передач в блоке с ведущим 308-03A-56

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

9. ПРИМЕЧАНИЕ: Установите новое пружинное

кольцо  подшипника первичного вала.

    Используя специальные инструменты,

установите подшипник первичного вала.

        •  Установите пружинное кольцо в  кольцевую

канавку подшипника.









10.  Используя специальный инструмент,

установите передний подшипник
промежуточного вала.









11.  Используя специальный инструмент,

установите подшипник главного вала
выбора  передач.









12.  Соберите промежуточный вал с

вторичным  валом и закрепите его
хомутиком.







308-03A-57

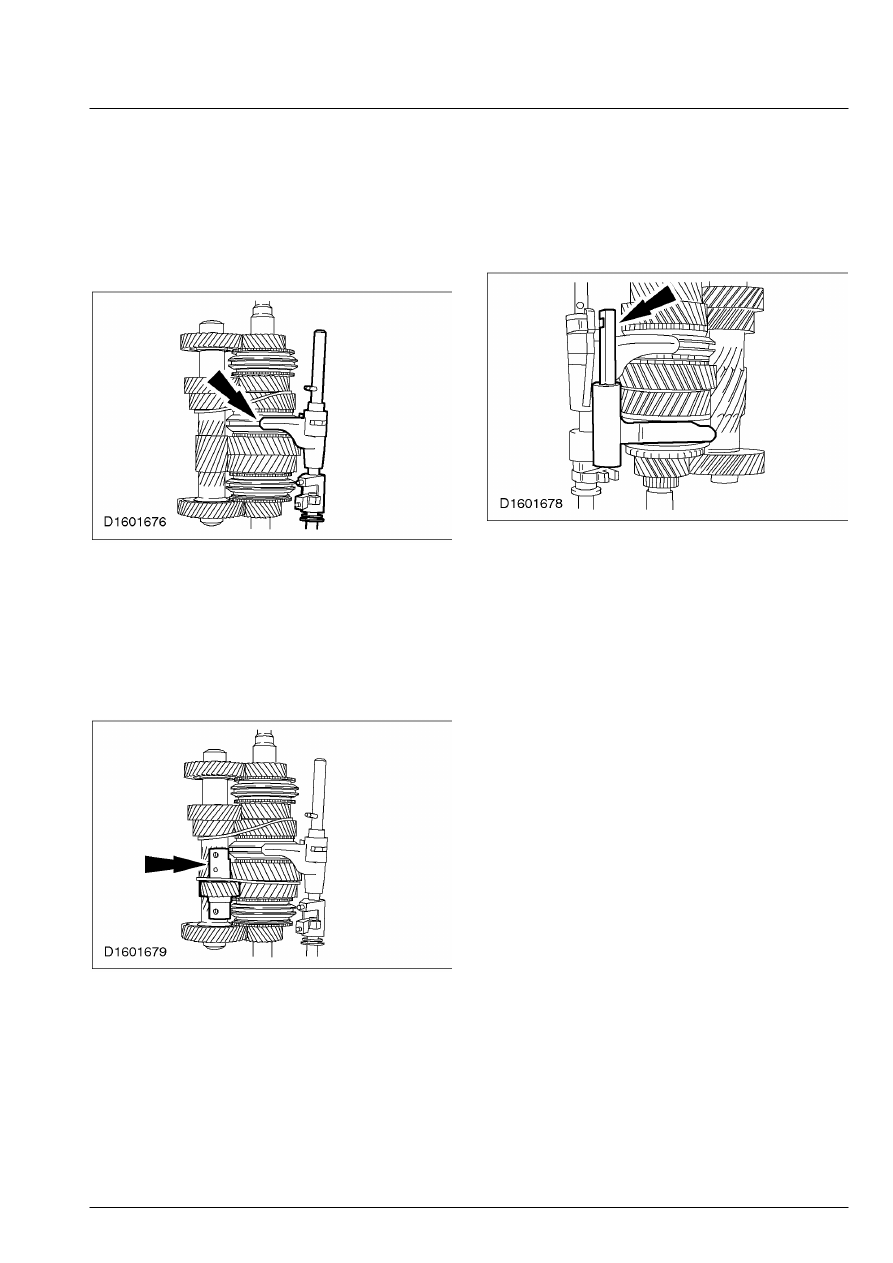

Механическая коробка передач в блоке с ведущим 308-03A-57

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

13. ПРИМЕЧАНИЕ: Вилка выбора первой и

второй передачи  должна быть сцеплена со
средней частью  синхронизатора первой и
второй  передачи.

    Соберите главный вал выбора передач с

промежуточным валом, находящимся в
сборе с  вторичным валом.







14. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

плоский торец  оси промежуточной шестерни
передачи  заднего хода направлен вверх.

    Соберите промежуточную шестерню

передачи заднего хода с промежуточным
валом, находящимся в сборе с вторичным
валом, и закрепите ее хомутиками.







15. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

кронштейн  вилки выбора передач обращен
вверх.

    Подсоедините вилку выбора пятой

передачи и передачи заднего хода к
нижнему  синхронизатору.







308-03A-58

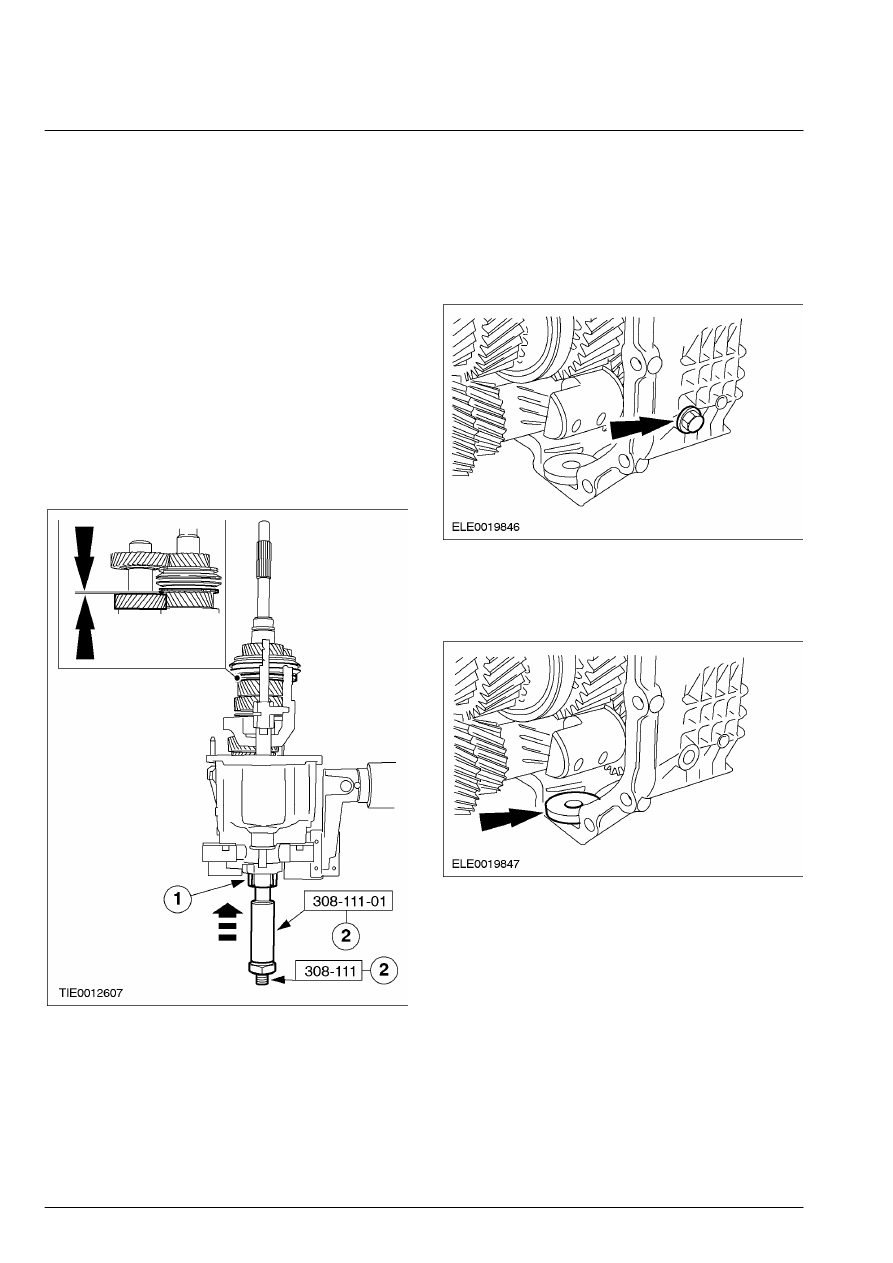

Механическая коробка передач в блоке с ведущим 308-03A-58

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

16. ПРИМЕЧАНИЕ: При установке правильно

направьте  главный вал выбора передач в
подшипник и  кулису выбора передач.

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что
промежуточный вал нигде не задевает кольцо
синхронизатора.
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что
внутренние  шлицы кольца датчика обращены к
фланцу  вторичного вала.
    Используя специальные инструменты,

установите вторичный вал в сборе с
промежуточным валом.

       1. Установите импульсное кольцо датчика

скорости автомобиля (VSS).

       2. Используйте специальные инструменты,

чтобы направить промежуточный вал в
задний  подшипник.









17.  Снимите импульсное кольцо VSS.

18. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью задний болт крепления
оси  промежуточной шестерни передачи
заднего  хода.

    Установите задний болт крепления оси

промежуточной шестерни передачи заднего
хода.









19.  Снимите хомутики с вторичного вала в

сборе с промежуточным валом.

 20.  Установите магнитный диск.







308-03A-59

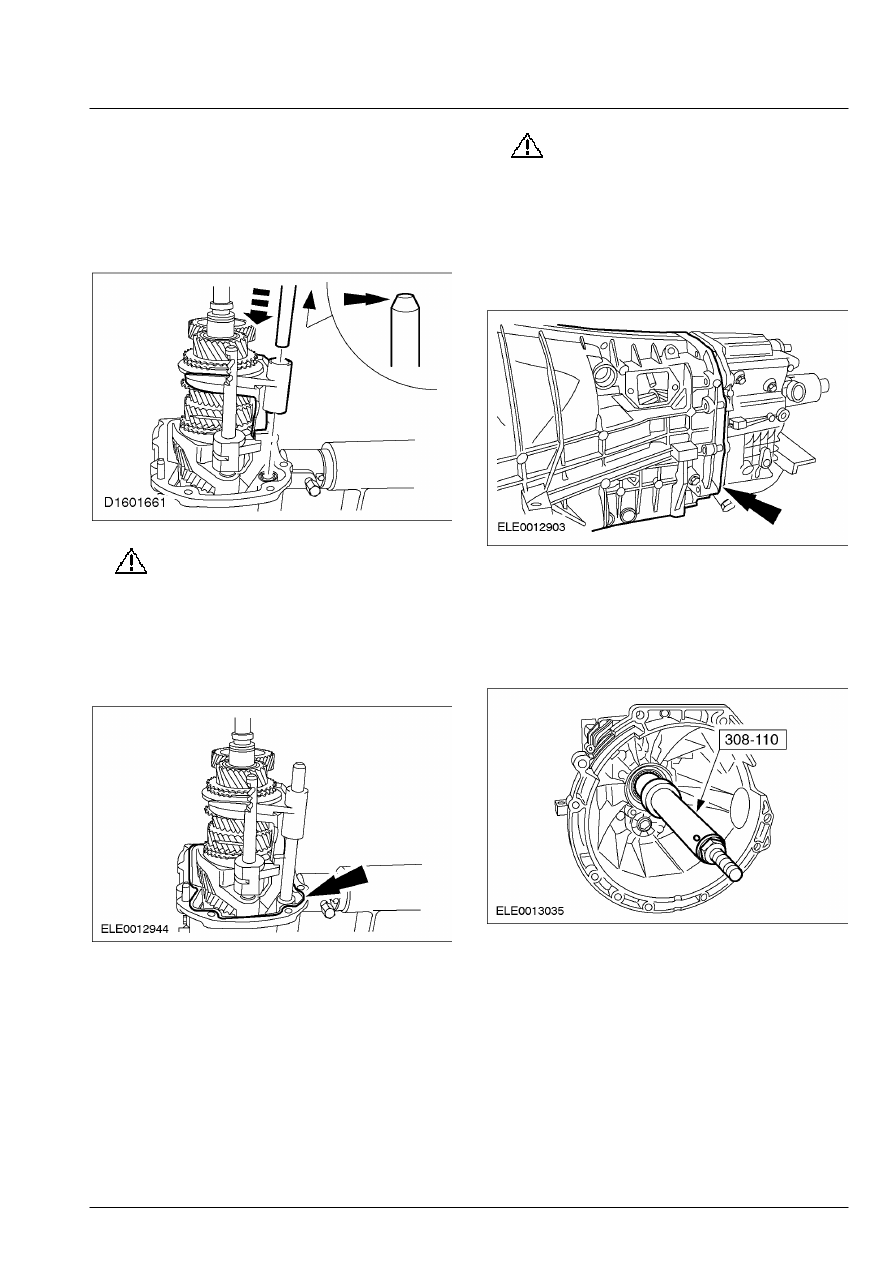

Механическая коробка передач в блоке с ведущим 308-03A-59

 мостом/ коробка передач — В комплектацию автомобиля входит: Механическая коробка передач



СБОРКА (ПОДОЛЖЕНИЕ)

21. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

скошенный  конец вала выбора передач
обращен вверх.

    Установите вилку выбора третьей и

четвертой передачи и вспомогательный
вал  выбора передач.







22.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

переднюю секцию картера  коробки
передач в течение 15 минут после
нанесения герметика.

    Нанесите    герметик на  сопрягаемую

поверхность задней секции  картера
коробки передач.







23.

ПРЕДОСТЕРЕЖЕНИЕ: Аккуратно

установите переднюю секцию  картера
коробки передач.  Неследование этому
указанию может  привести к
повреждению кольца  синхронизатора
четвертой передачи.

    Подсоедините переднюю секцию картера

коробки передач к задней секции.







24. ПРИМЕЧАНИЕ: При установке аккуратно

направьте  промежуточный вал в подшипник.

    Используя специальный инструмент,

установите переднюю секцию картера
коробки  передач.
